三种基本放大电路是共发射极放大电路、共集电极放大电路（射极输出器）和共基极放大电路，它们的核心区别在于输入信号与输出信号的公共端不同，因此性能和应用场景差异显著。

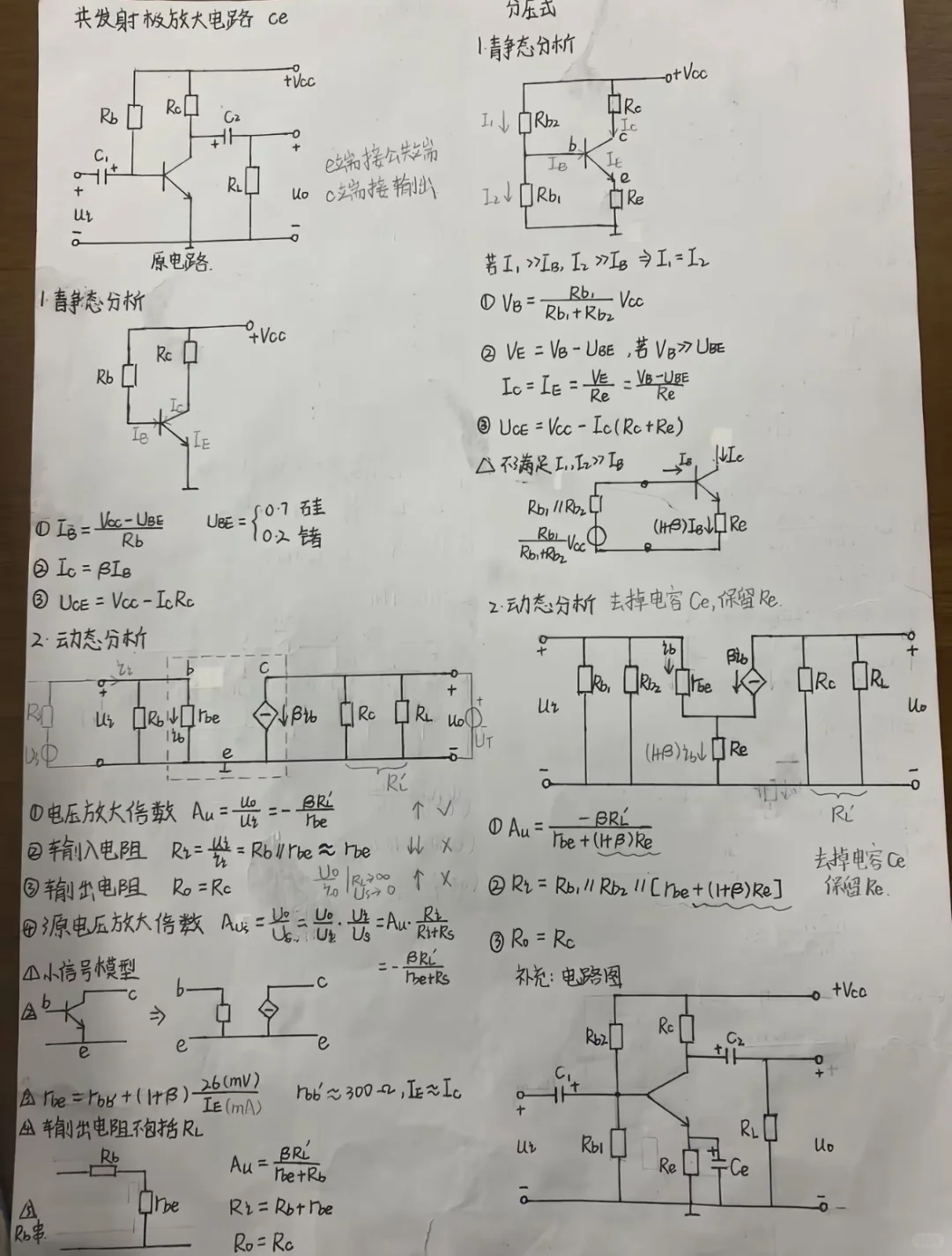

1. 共发射极放大电路
• 公共端：发射极（E）作为输入、输出信号的公共端。
• 核心性能：同时具有较大的电压放大倍数和电流放大倍数，输入电阻中等，输出电阻较大。
• 主要应用：用于多级放大电路的中间放大级，实现信号的电压和电流双重放大，如收音机、放大器的信号放大核心。

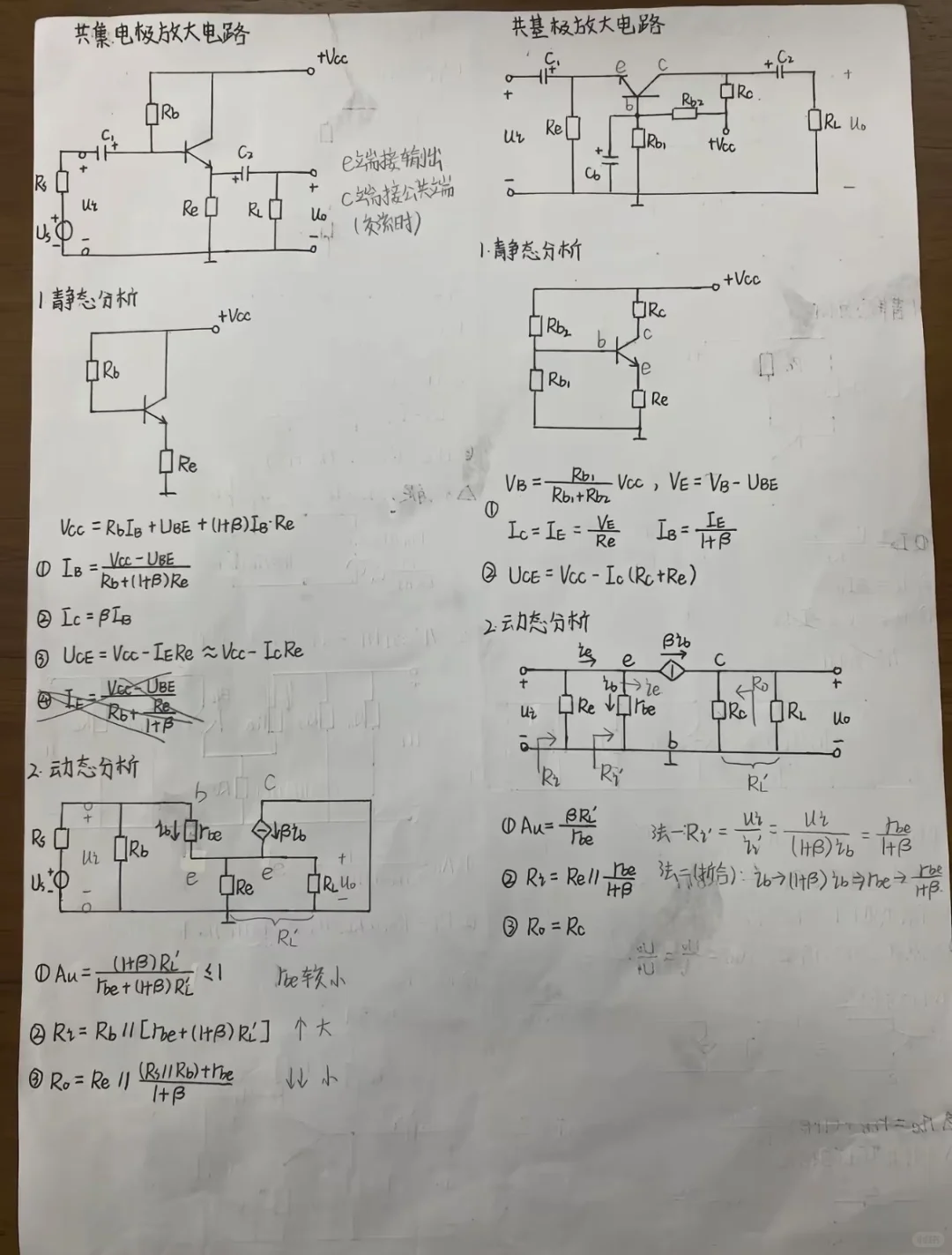

2. 共集电极放大电路（射极输出器）
• 公共端：集电极（C）作为输入、输出信号的公共端。
• 核心性能：电压放大倍数≈1（无电压放大能力），但电流放大倍数较大；输入电阻高，输出电阻低。
• 主要应用：用于输入级（减少信号源负载）或输出级（增强带负载能力），如电子设备的信号缓冲、阻抗匹配电路。
3. 共基极放大电路
• 公共端：基极（B）作为输入、输出信号的公共端。
• 核心性能：电压放大倍数较大，电流放大倍数≈1（无电流放大能力）；输入电阻低，输出电阻高，高频特性好（频带宽）。
• 主要应用：用于高频信号放大或宽频带放大场景，如高频通信设备、电视机的高频信号处理电路。
