一、光伏阵列的串并联

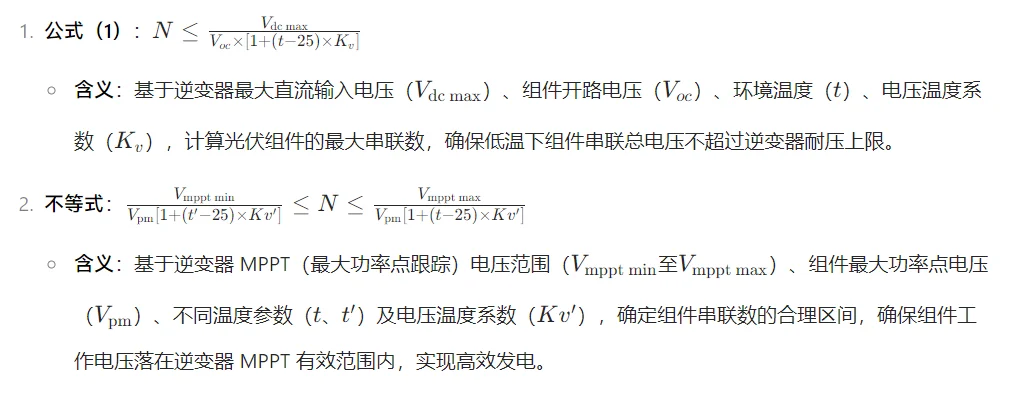

公式1,2为光伏组串联数量计算公式，假设参数： 逆变器参数： 最大直流输入电压 Vdcmax =1000V， MPPT 电压范围： Vmpptmin =450V，Vmppmax =800V；光伏组件参数：开路电压 Voc =40V，最大功率点电压 Vpm=32V，电压温度系数Kv=-0.3% ，温度条件： 极端低温-10 ℃， 高温 50℃ 。
公式1
= 1000/[40×[1+(−10−25)×(−0.003)]] ≈22.6→N=22；
公式2下限
=450/[32×[1+(50−25)×(−0.003)] ≈15.2→N≥16；
公式2上限=800[32×[1(−10−25)×(−0.003)]]≈22.6→N≤22。
该场景下光伏组件最佳串联数为 22 块，既满足逆变器耐压限制，也确保电压落在 MPPT 有效范围内。
并联数=总装机量/（串联数x组件功率），逆变器最大输入电流要>组件短路电流（Isc）。
二、容配比
光伏组件容配比（DC/AC Ratio），指光伏电站中 光伏组件总功率 与 逆变器额定功率 的比值
大型地面电站的容配比一般在 1.15 - 1.3 之间；户用光伏建议控制在 1.15 - 1.25 之间 。
国家能源局批准的《光伏发电系统效能规范（NB/T 10394 - 2020）》等相关标准为推荐标准，容配比最高可达 1.8 。
普遍会进行超配设计 。 国际上的容配比一般在 1.1 - 1.6 之间 。而高容配比的取值范围通常在 1.2 - 1.5 之间，具体需根据实际情况选择。
目前很多计算公式和选型可以在PVsyst里面实现，因此可以先了解基础知识后，再从仿真软件入手。后期我们还会介绍最佳倾角和阴影分析等
