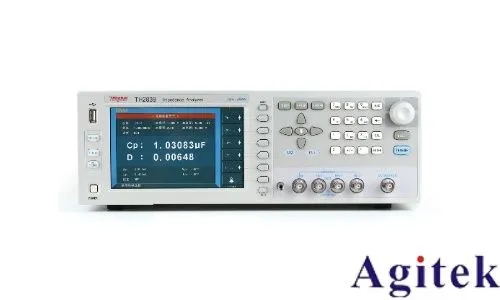

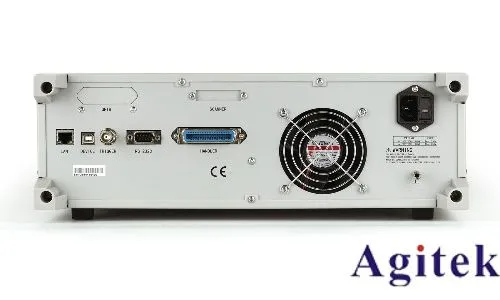

在电子元件参数测试领域，相位测量是评估元件交流特性的核心指标。同惠TH2838精密LCR测试仪通过先进的自动平衡电桥技术，实现了对电感、电容及电阻元件相位角的精准量化，为材料特性分析与电路设计优化提供了关键数据支撑。本文将深入解析该仪器相位测量的技术原理与实现路径。
一、相位测量的物理基础：复阻抗矢量解析
交流电路中的阻抗（Z）本质为复数矢量，包含幅值（|Z|）与相位角（θ）两个维度。TH2838测试仪通过向被测元件（DUT）施加正弦激励信号，同步采集电压（V）与电流（I）的幅值及相位差。根据欧姆定律的复数形式：
$Z = \\frac{V}{I} = |Z| \\angle \\theta$
仪器通过锁相放大技术提取电流与电压的相位偏移，结合幅值计算得到阻抗的完整矢量信息。这种测量方式突破了传统阻抗仅关注幅值的局限，能够全面反映元件的动态电学行为。
二、四端对测量架构的相位稳定性保障
为消除测试线缆寄生参数对相位测量的干扰，TH2838采用四端对（4-Terminal Pair）测量架构。测试端配置分为信号源端（HC、Hp）与检测端（Lp、Lc），其中Hp与Lp构成独立电压检测回路，通过高阻抗差分放大器实现电位差精准采集。Lc端通过反馈控制保持虚地电位，确保电流检测回路与电压检测回路完全隔离。这种设计有效抑制了线间杂散电容（<0.1pF）与接触电阻（<10mΩ）引入的相位误差，尤其在高频测量场景下（1MHz以上）实现了相位稳定性优于0.01°的指标。 #LCR测试仪 #相位测量
