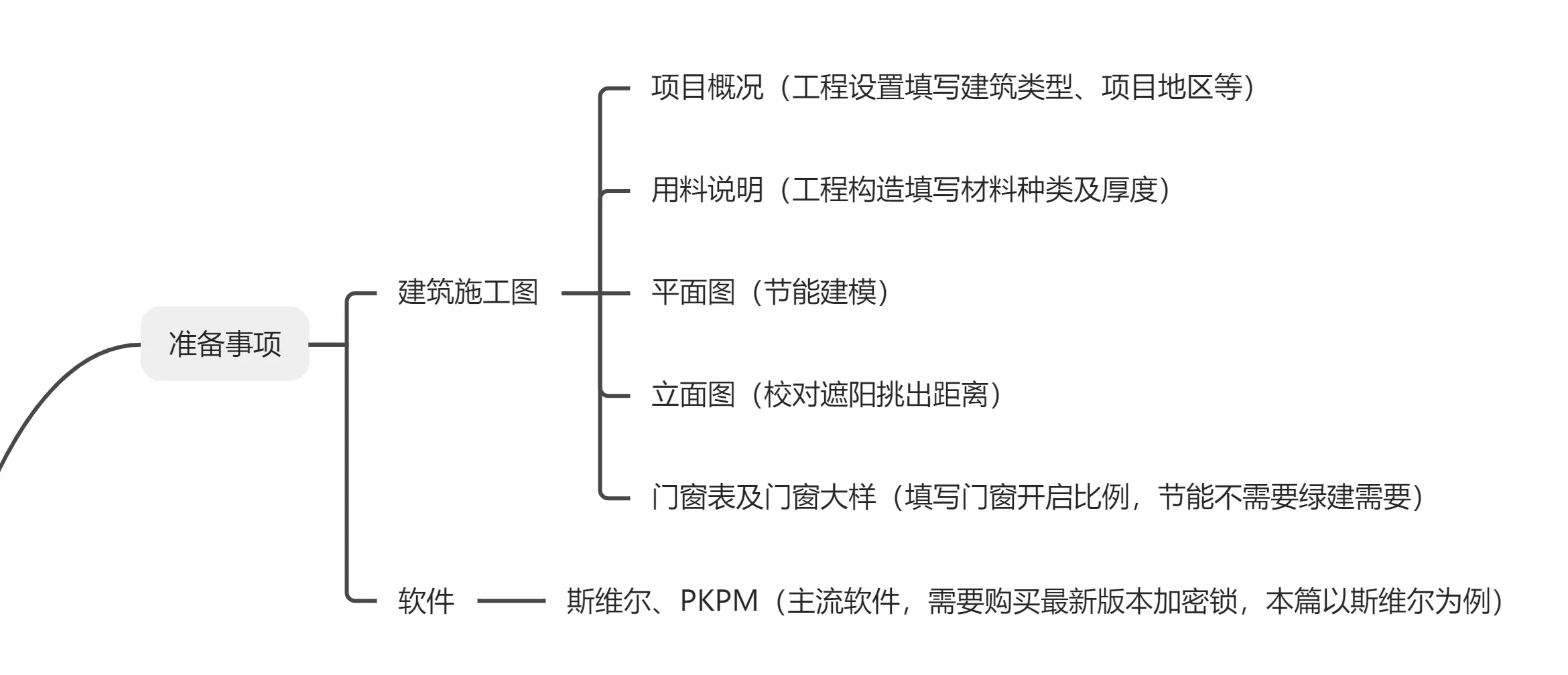

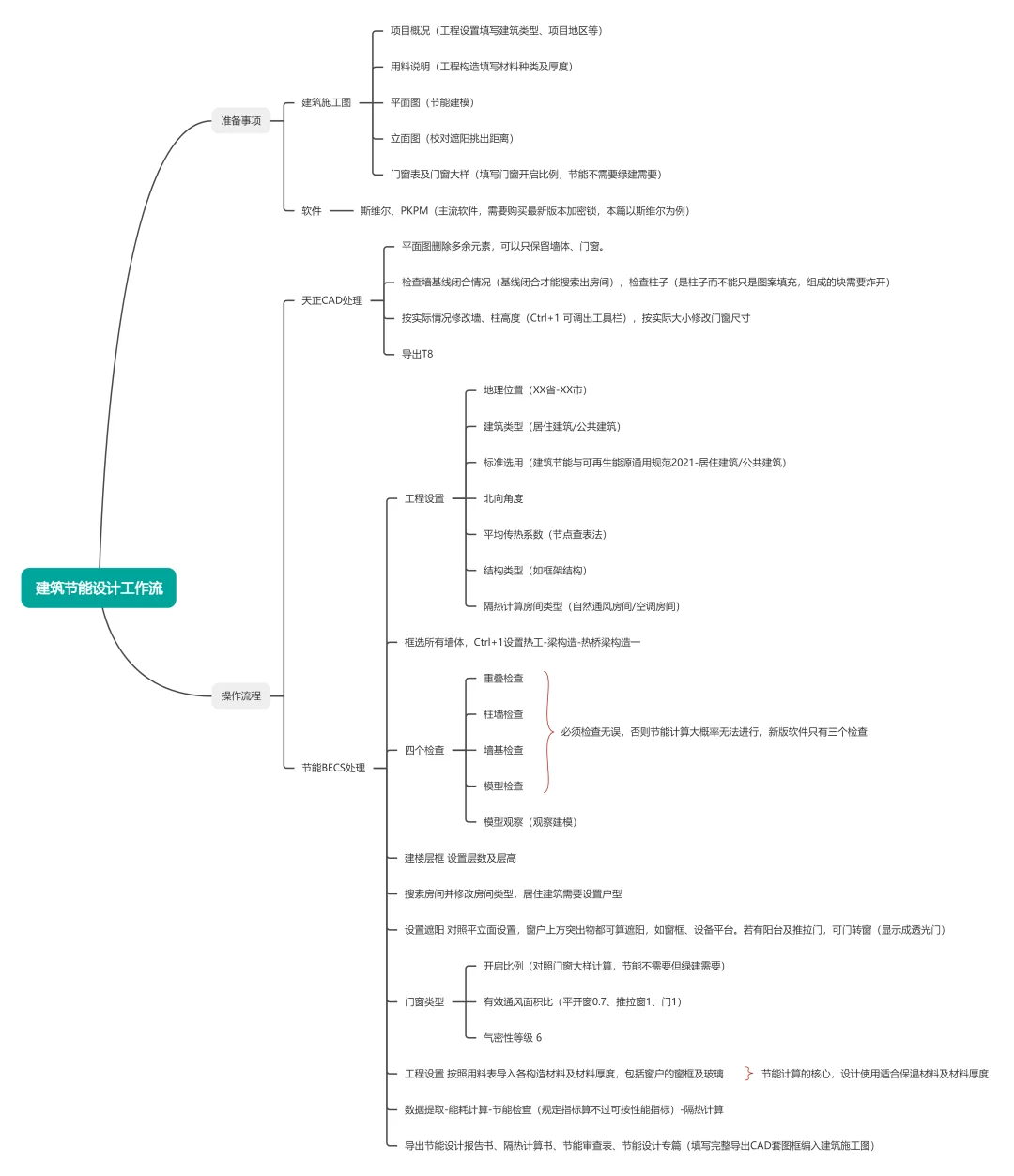

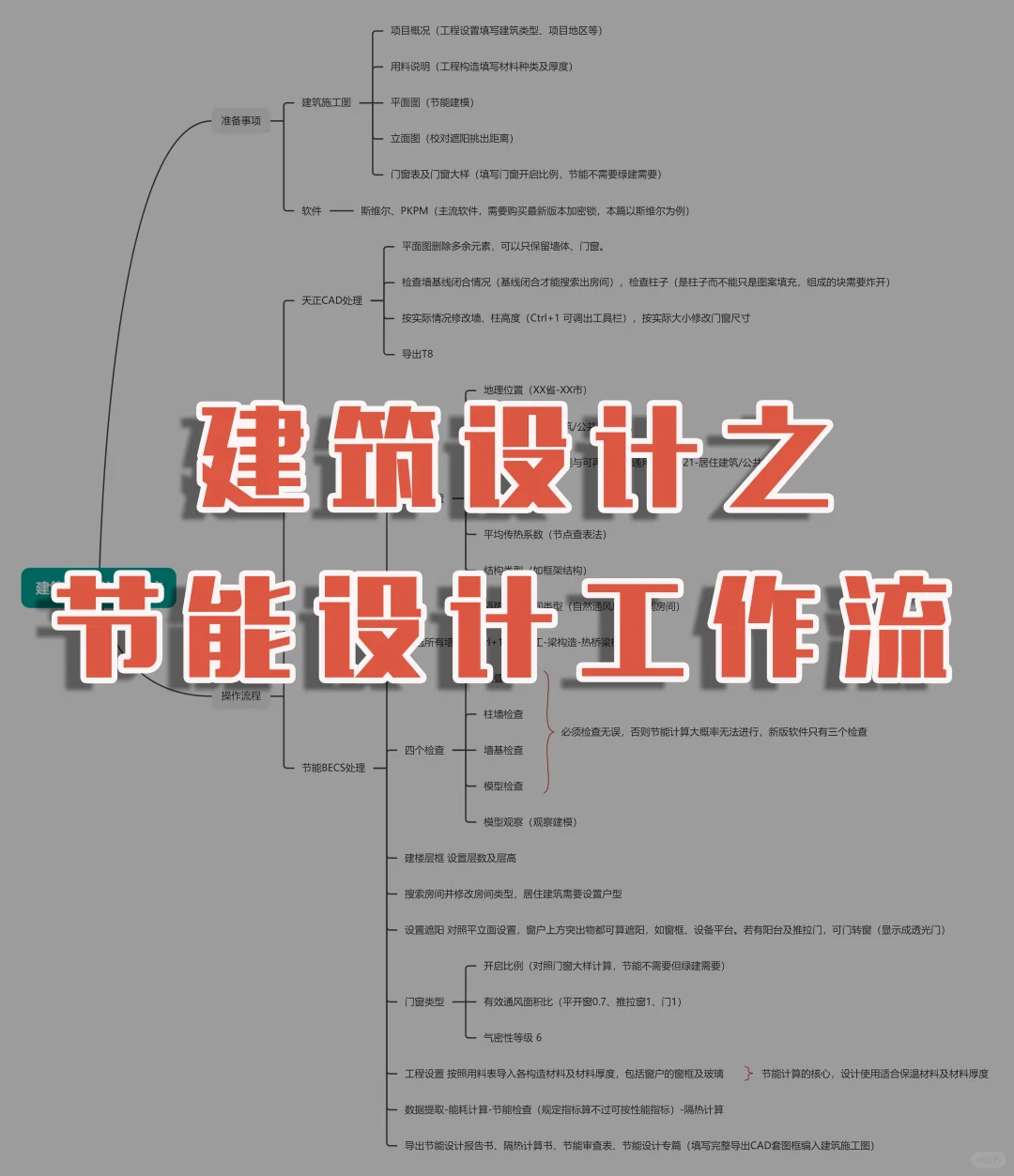

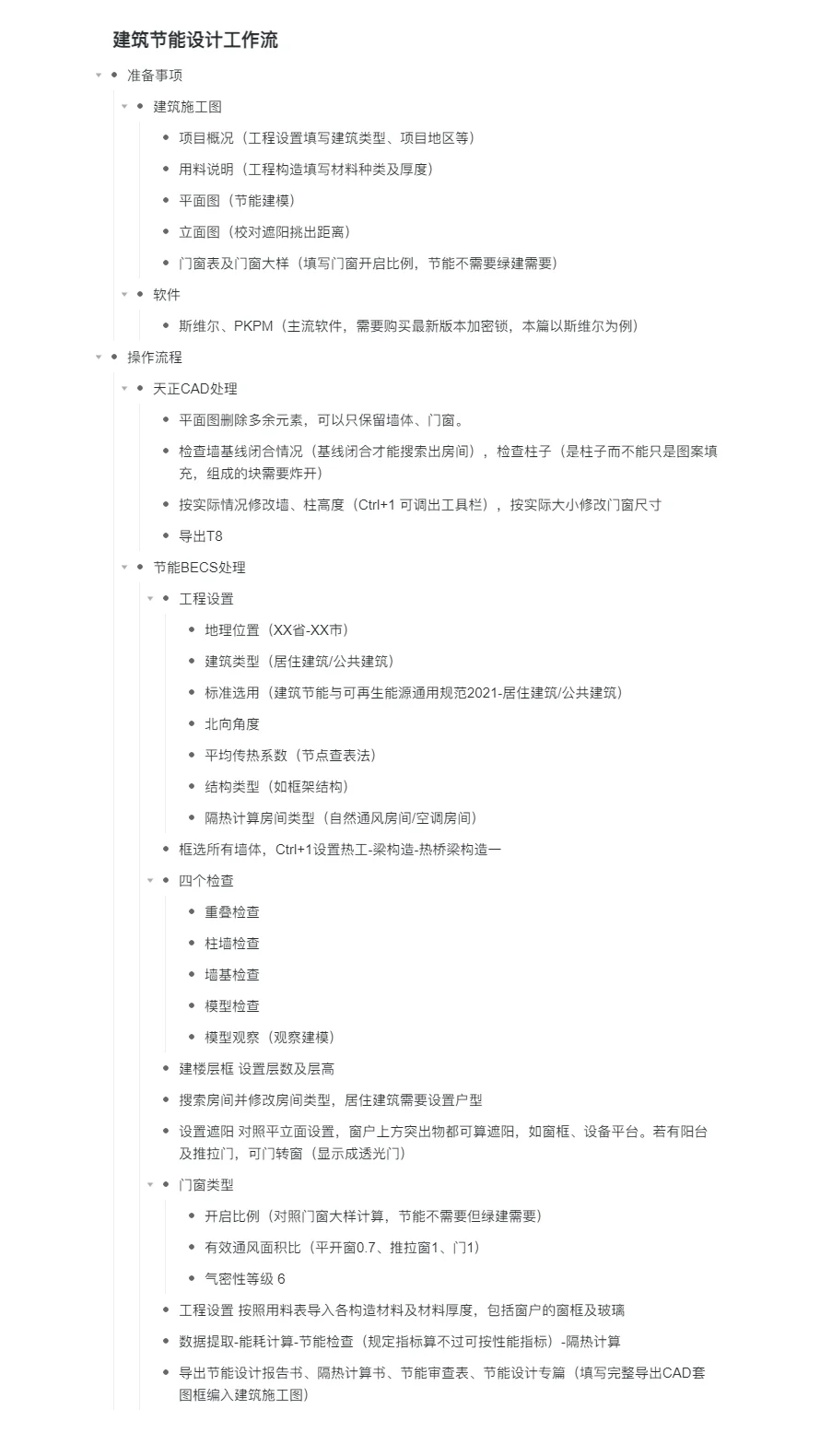

一、准备事项
1、 建筑施工图
项目概况（工程设置填写建筑类型、项目地区等）用料说明（工程构造填写材料种类及厚度）
平面图（节能建模）
立面图（校对遮阳挑出距离）
门窗表及门窗大样（填写门窗开启比例，节能不需要绿建需要）
2、软件：斯维尔、PKPM（主流，需要购买最新版本加密锁，本篇以斯维尔为例）
二、操作流程

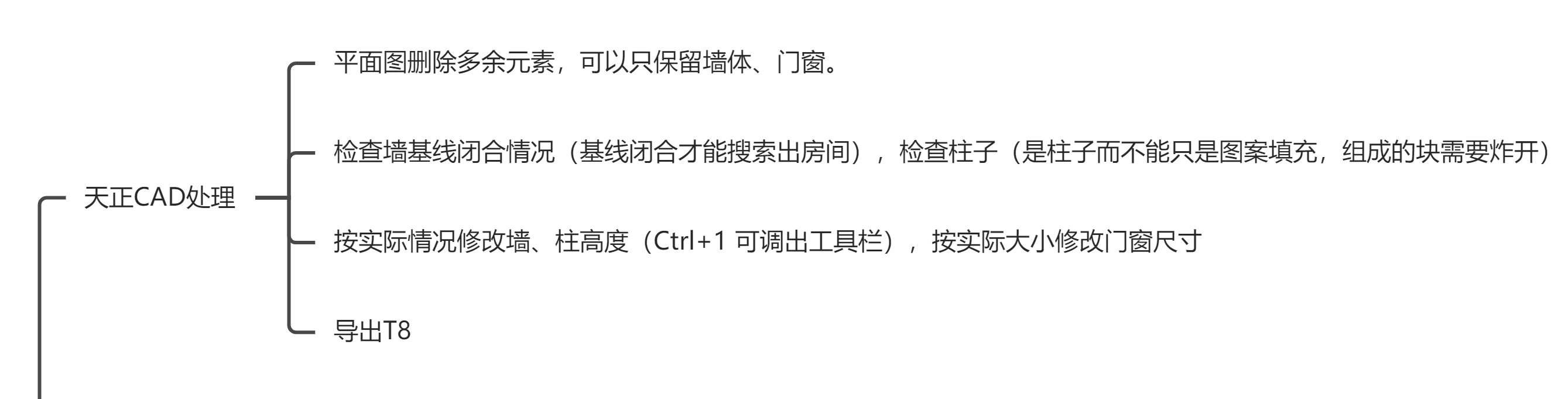

（一）天正CAD处理
1、平面图删除多余元素，可以只保留墙体、门窗。
2、检查墙基线闭合情况（基线闭合才能搜索出房间），检查柱子（是柱子，不能只是图案填充，组成的块需要炸开）。
3、按实际情况修改墙、柱高度（Ctrl+1可调出工具栏），按实际大小修改门窗尺寸。
4、导出T8

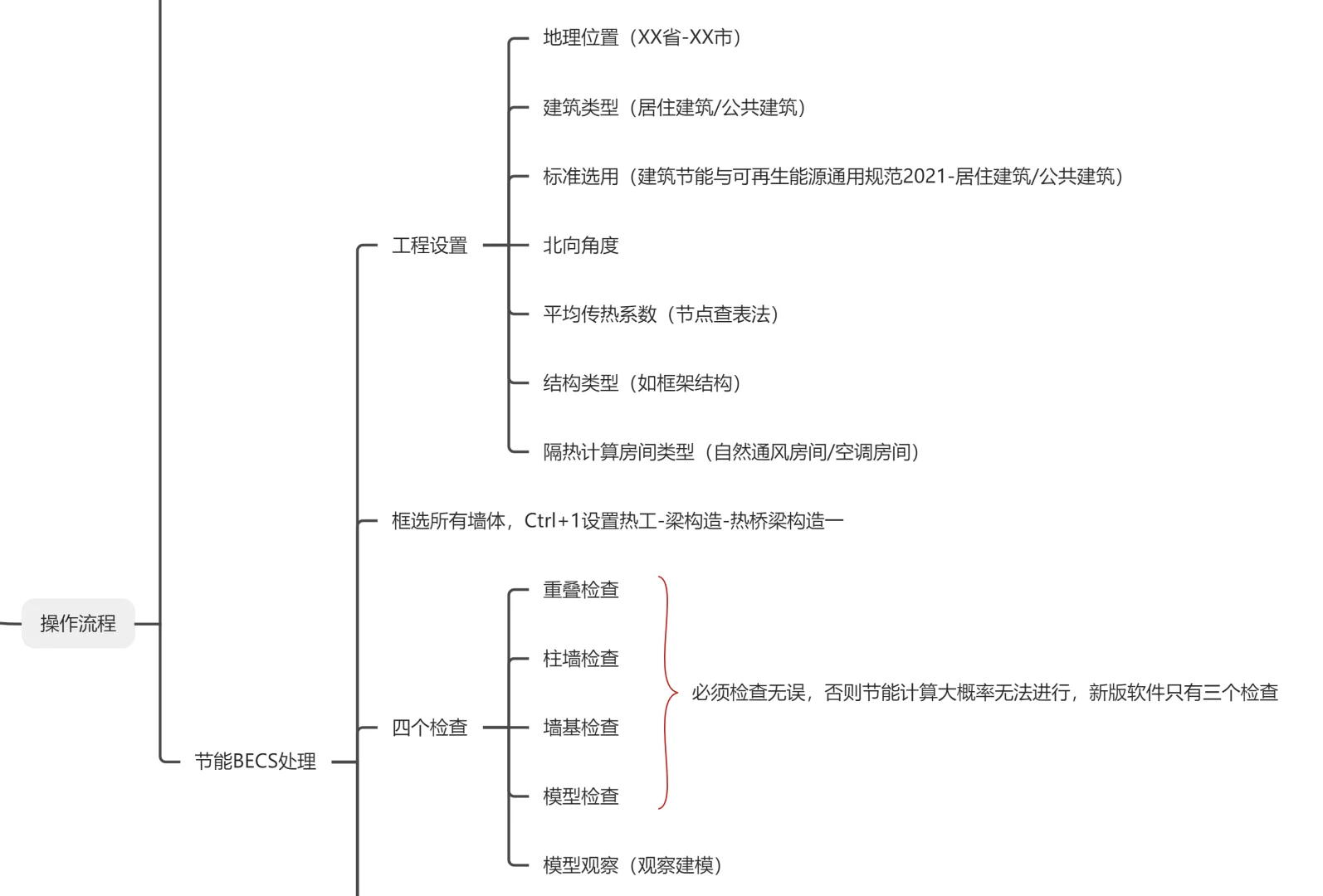

（二）节能BECS处理
1、工程设置 地理位置（XX省-XX市）
建筑类型（居住建筑/公共建筑）
标准选用（建筑节能与可再生能源通用规范2021-居住建筑/公共建筑）
北向角度
平均传热系数（节点查表法）
结构类型（如框架结构）
隔热计算房间类型（自然通风房间/空调房间）
2、 框选所有墙体，Ctrl+1设置热工-梁构造-热桥梁构造一
3、 四个检查 重叠检查、柱墙检查、墙基检查、模型检查（必须检查无误，否则节能计算大概率无法进行，新版软件只有三个检查），模型观察（观察建模）

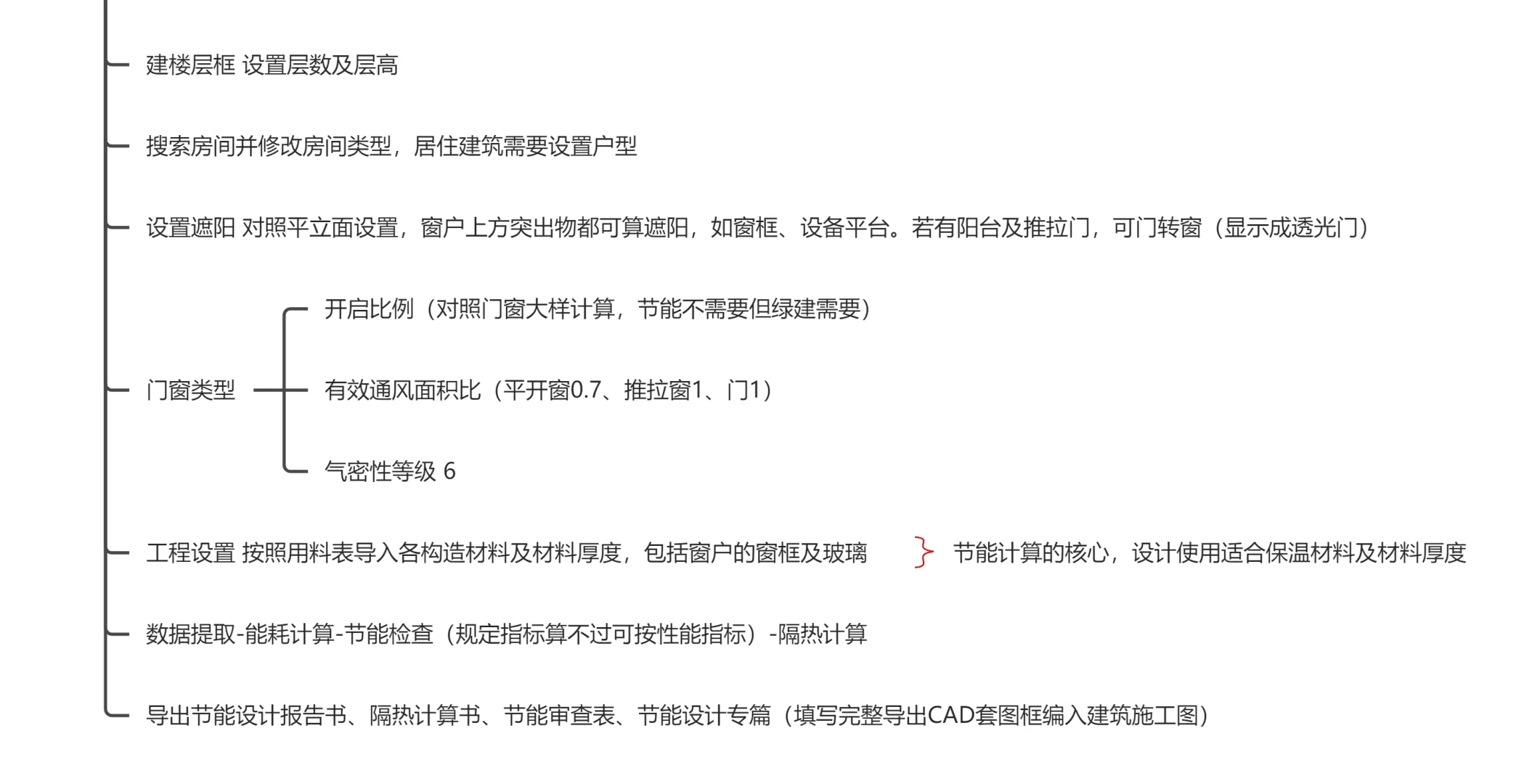

4、 建楼层框 设置层数及层高
5、 搜索房间并修改房间类型，居住建筑需要设置户型
6、 设置遮阳 对照平立面设置，窗户上方突出物都可算遮阳，如窗框、设备平台。若有阳台及推拉门，可门转窗（会显示成透光门）
7、 门窗类型
开启比例（对照门窗大样计算，节能不需要绿建需要）
有效通风面积比（平开窗0.7、推拉窗1、门1）
气密性等级 6
玻璃距外侧距离 100mm（可不设置）
8、 工程设置 按照用料表导入各构造材料及材料厚度，包括窗户的窗框及玻璃

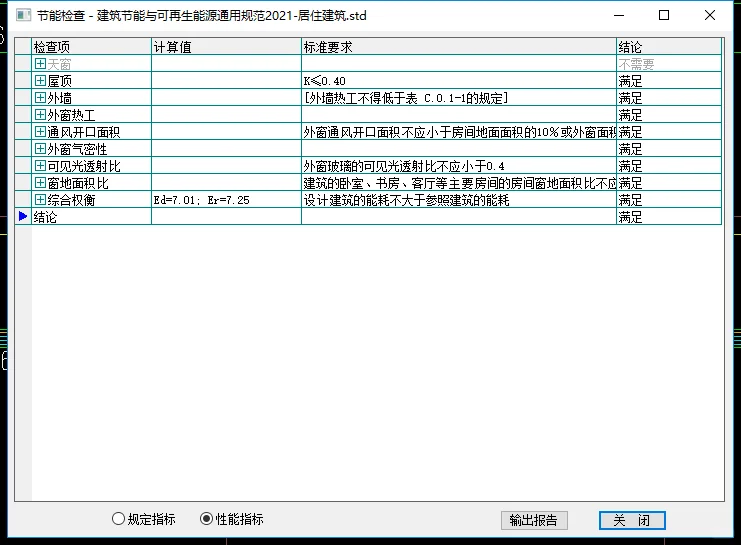

9、 数据提取-能耗计算-节能检查（规定指标算不过可按性能指标）-隔热计算
10、 导出节能设计报告书、隔热计算书、节能审查表、节能设计专篇（填写完整导出CAD套图框编入建筑施工图）
碳排放设计也列入节能设计当中，篇幅有限下期再讲咯。
PS：斯维尔节能设计中的模型可以在碳排放设计和绿色建筑设计中使用，不过最好另存一下。
#建筑设计 #建筑节能 #碳排放 #绿色建筑 #斯维尔
