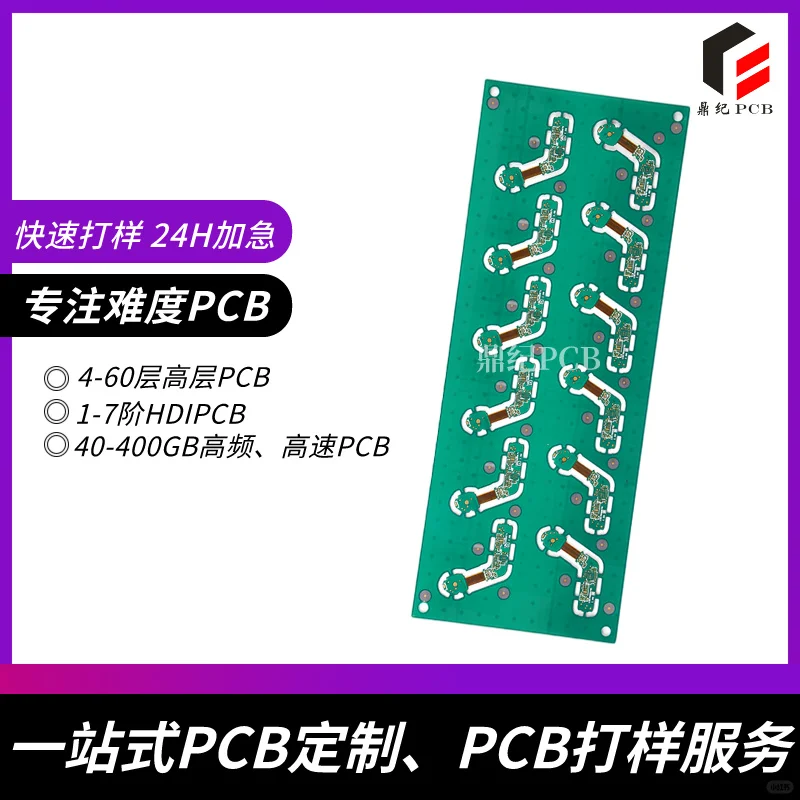

高频PCB板｜罗杰斯板材+阻抗控制±5%，提升5G基站信号完整性5G基站建设中的关键挑战在5G基站设备的设计与制造过程中，信号完整性问题一直是工程师面临的主要挑战。随着5G频段的不断提升，高频信号的传输损耗、阻抗失配和信号失真等问题日益突出。这些问题直接影响着基站的通信质量、传输距离和系统稳定性。传统PCB板材在高频应用场景下往往表现出较大的介电常数波动和较高的损耗因子，导致信号传输质量难以满足5G基站的严苛要求。特别是在毫米波频段，任何微小的阻抗偏差都可能导致系统性能的显著下降。鼎纪电子的专业解决方案优质罗杰斯板材应用鼎纪电子采用业界领先的罗杰斯高频板材，具备稳定的介电常数和低损耗特性。罗杰斯RO4350B、RO4835等系列材料在5G频段表现出优异的性能，能够有效降低信号传输损耗，确保高频信号的完整性。精密阻抗控制技术我们的工程技术团队拥有丰富的阻抗控制经验，能够实现±5%的精密阻抗控制。通过先进的仿真设计和严格的工艺控制，确保每一块高频PCB板都满足设计要求的阻抗值：
单端阻抗控制精度：±5%
差分阻抗控制精度：±5%
特性阻抗一致性：板内偏差＜3%
多层板结构优化针对5G基站设备的多层板需求，我们提供：
8-20层高频混压板设计
特殊层压结构优化
精准的介电厚度控制
完善的接地系统设计
技术优势与质量保障先进工艺能力
最小线宽/线距：3/3mil
激光钻孔精度：±25μm
层间对准精度：±50μm
表面处理：沉金、电镀金、OSP
严格的质量管控
IPC-A-600G Class 2/3标准
100%阻抗测试
高频性能测试
环境可靠性测试
应用场景与成功案例鼎纪电子的高频PCB板已广泛应用于：
5G基站AAU/RRU设备
微波通信设备
卫星通信系统
雷达系统
我们曾为多家知名通信设备制造商提供高频PCB解决方案，在多个5G基站项目中实现了优异的性能表现，获得了客户的高#老化焊板 0201PCB
