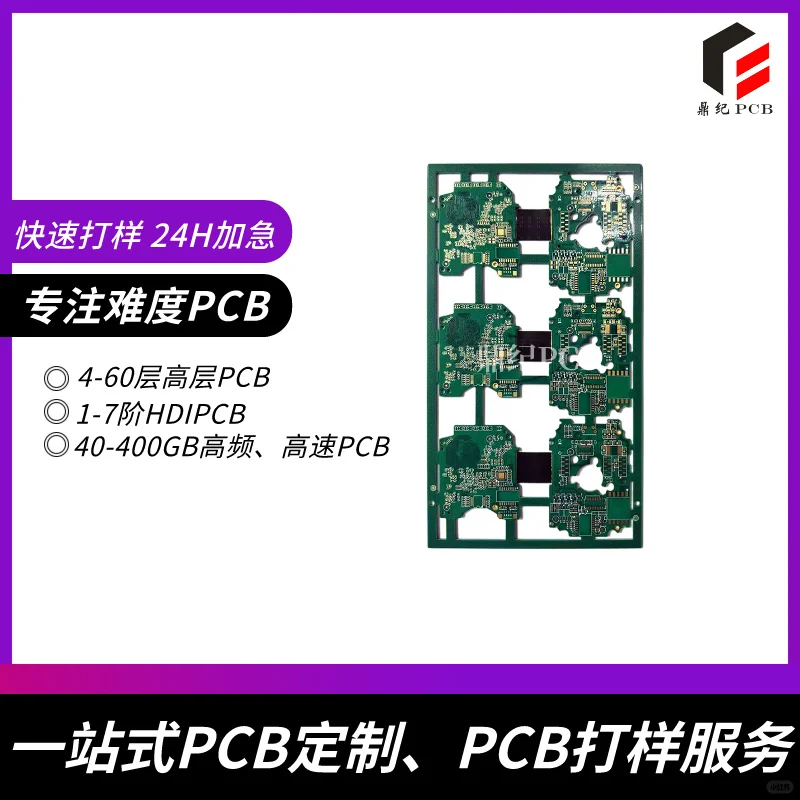

8层3阶HDI板｜阻抗控制±5% 工业设备稳定之选5G基站通信设备的可靠保障在5G基站设备制造领域，信号完整性和稳定性是决定设备性能的关键因素。随着5G网络建设进入深水区，基站设备对高密度互连PCB板的工艺要求日益严苛。如何在复杂电磁环境下确保信号传输质量，成为工程师面临的重要挑战。核心技术优势精密阻抗控制
阻抗控制精度达±5%，确保信号传输完整性
专业仿真设计，优化信号传输路径
严格的阻抗测试流程，保证每批次产品一致性
8层3阶HDI工艺
实现更高布线密度，满足5G设备小型化需求
微盲孔技术，提升信号传输效率
多层堆叠结构，优化电源分配网络
工艺能力展示层压技术
采用高TG材料，确保在高温环境下层压结构稳定，满足基站设备长期运行需求。钻孔精度
激光钻孔精度达75μm，实现高密度互连，为5G设备提供可靠的线路基础。表面处理
选用沉金+OSP工艺，保障焊接可靠性和信号传输质量。质量保障体系
ISO9001质量管理体系认证
UL产品安全认证
100%电性能测试
严格的来料检验流程
应用场景5G基站设备
AAU有源天线单元
BBU基带处理单元
射频功放模块
工业控制设备
工业路由器
数据采集系统
过程控制设备
为什么选择鼎纪电子？专业团队
拥有15年高多层PCB制造经验的技术团队，深入理解5G设备对PCB板的特殊要求。快速响应
24小时技术咨询响应，7个工作日内完成样品交付，助力客户快速推进项目。定制服务
根据客户具体需求，提供个性化的阻抗控制方案和层压结构设计。成功案例我们已为多家5G设备制造商提供8层3阶HDI板解决方案，在阻抗控制、信号完整性等方面获得客户高度认可。某知名基站设备厂商在使用我们的产品后，设备误码率降低30%，产品稳定性显著提升。立即咨询如果您正在为5G基站设备寻找可靠的PCB解决方案，欢迎联系鼎纪电子专业技术团队。我们将为您提供详细的技术方案和样品支持，助您#8层3阶HDI电路板
