? 第 28 天｜标准件打卡

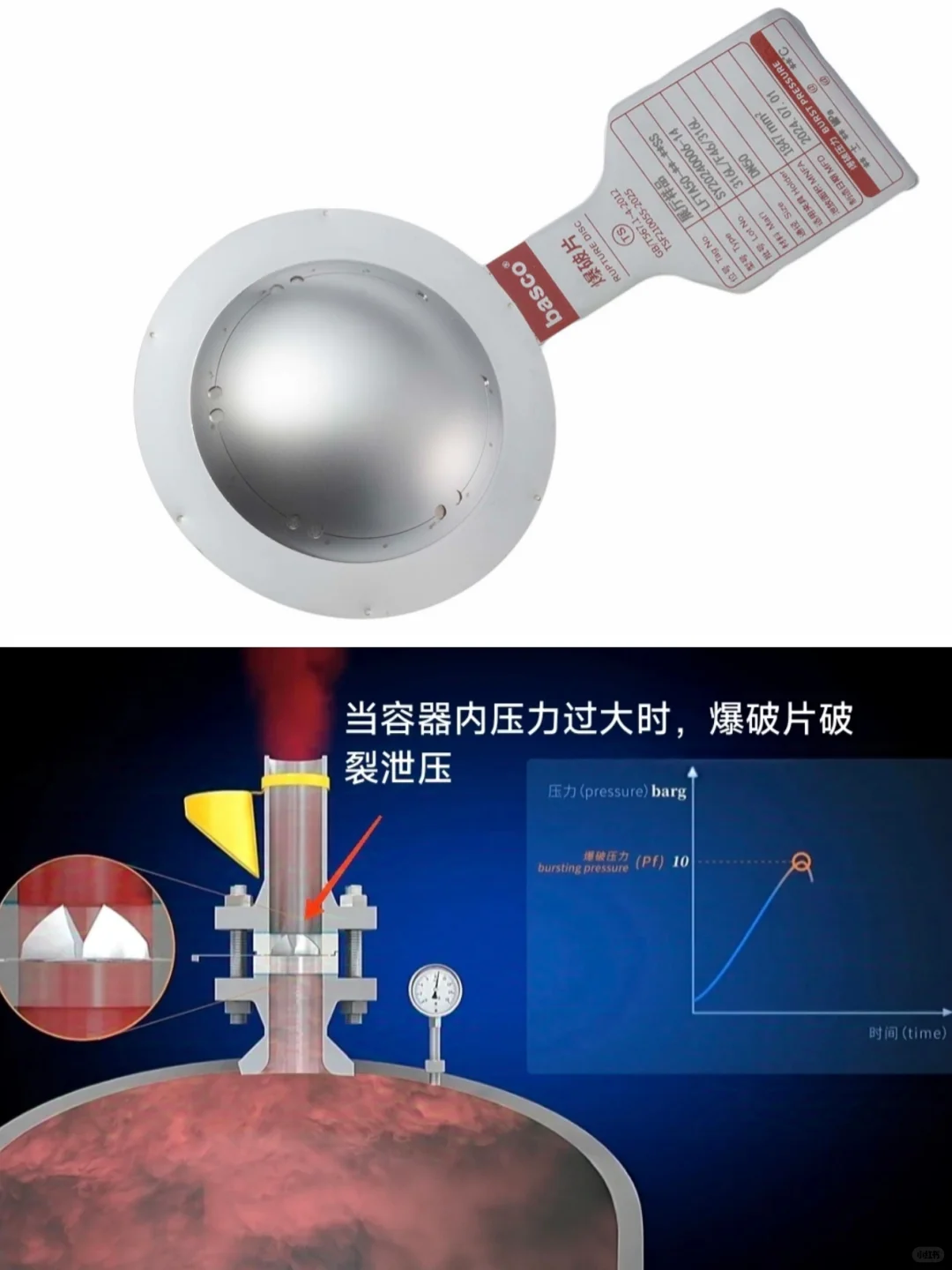

名称： 爆破片（Burst Disc / Rupture Disk）
标准号：GB/T 12353-2022（正拱型）
常用型号：DN25-1.0-0.6MPa（25 mm 口径，整定爆破压力 0.6 MPa）
1️⃣ 一句话特征
“一张比硬币还薄的金属或石墨薄片，安装在压力容器或管路上；当内压超过设定值，瞬间破裂泄压，保护设备免受‘爆炸’——它是安全系统的‘一次性保险丝’。”
2️⃣ 速读型号
DN25-1.0-0.6MPa-316L
• DN25：公称通径 25 mm
• 1.0：设计温度 100 ℃
• 0.6 MPa：爆破压力
• 316L：材料（可选哈 C、石墨）
3️⃣ 常用爆破压力速查
| 通径 DN | 爆破压力 PB | 材料 | 适用场景 |
| --- | --- | --- | --- |
| 25 mm | 0.05-5.0 MPa | 316L | 反应釜 |
| 50 mm | 0.1-3.0 MPa | 哈氏 C-276 | 化工管线 |
| 100 mm | 0.02-1.0 MPa | 石墨 | 储罐真空 |
| 200 mm | 0.01-0.5 MPa | 铝箔 | 空调机组 |
4️⃣ 关键性能参数
• 爆破偏差：±5 %（标准级）；±2 %（精密级）
• 工作温度：-196 480 ℃（依材料）
• 破裂后通径 ≥ 0.8 DN，确保泄放能力
5️⃣ 选型 3 步
① 计算最大运行压力 Pw，取爆破压力 PB = 1.31.5 Pw
② 根据介质选材料：水/弱酸→316L；强腐蚀→哈C；真空→石墨
③ 校验泄放量：需大于安全阀泄量或工艺峰值流量
6️⃣ 设计避坑
• 爆破片前后必须留直管段 ≥ 3 DN，防止涡流提前破裂
• 严禁现场二次加工孔洞，破坏应力场
• 安装后 1 年内或装置大修时必须更换（一次性元件）
#机械 #机械设计 #制造业 #标准件 #泄压 #学习 #学习分享
