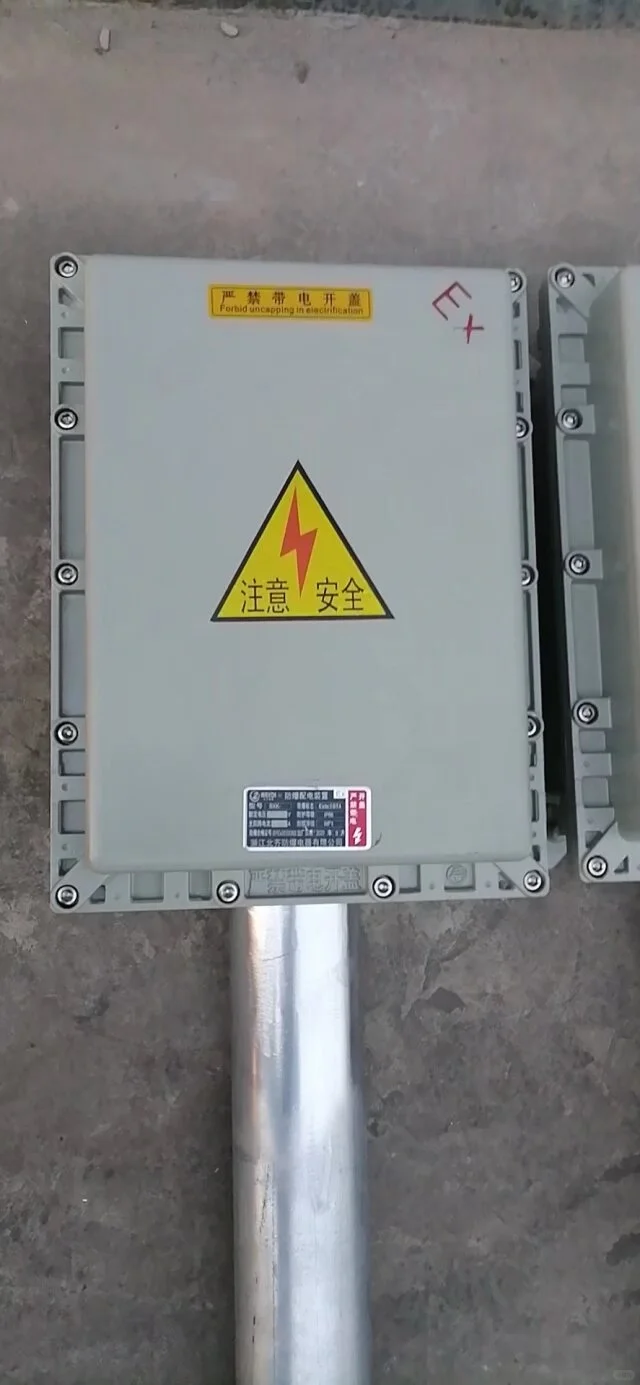

防爆接线箱（8接线柱，200×300）使用指南
一、安装前准备
检查设备
确认接线箱外观无破损、裂纹，铭牌信息（如防爆标志、额定电压/电流）与实际使用环境匹配。
检查8个接线柱是否紧固，无松动或损坏。
环境确认
安装位置需远离火源、热源和振动源，符合防爆等级要求（如IIB/IIC类爆炸性气体环境）。
确保环境温度在-20℃至+40℃之间，相对湿度≤95%（25℃时），大气压力80kPa~110kPa。
工具与材料
准备剥线钳、螺丝刀、扳手、万用表等工具，确保干燥无尘。
选用阻燃、耐腐蚀型电缆，截面积满足电流承载需求。
二、安装步骤
固定接线箱
壁挂式安装：使用膨胀螺栓将支架固定在坚固墙体，确保箱体水平（倾斜度≤5°）。
落地式安装：安装在混凝土基础上，用地脚螺栓固定，避免振动影响。
电缆引入与密封
根据电缆规格选择匹配的密封圈或压紧装置，确保电缆引入部分密封良好。
将电缆穿过密封圈、金属垫圈，用压紧螺母固定，确保密封圈变形均匀无间隙。
接地处理
箱体金属外壳、内部电器金属底座通过黄绿双色铜芯线接地，接地电阻≤4Ω，线径≥相线截面积的1/2。
三、接线操作
剥线与标记
用剥线钳剥去电缆外皮，露出芯线长度比接线端子多10-15mm。
对每根电缆进行标记（如L1、L2、N、PE），便于后续检修。
接线柱连接
将电缆的电力芯线和接地芯线分别接到8个接线柱和接地螺钉上。
使用压线钳或螺丝刀紧固接线柱，确保接触良好无松动，导线裸露部分不超出弓型垫圈。
未使用进线口处理
未使用的进线口需用盲板或堵头密封，防止可燃气体或粉尘进入。
四、接线后检查与测试
外观与密封检查
检查接线箱盖是否盖紧，所有螺栓是否拧紧，防爆面是否严密贴合。
确认密封圈、金属垫圈无老化或损坏，必要时更换。
电气性能测试
使用万用表测量电压，确认电路通畅无阻，无短路、断路现象。
检查接地电阻是否符合要求（≤4Ω）。#防爆接线箱
