2. 伺服电机基础

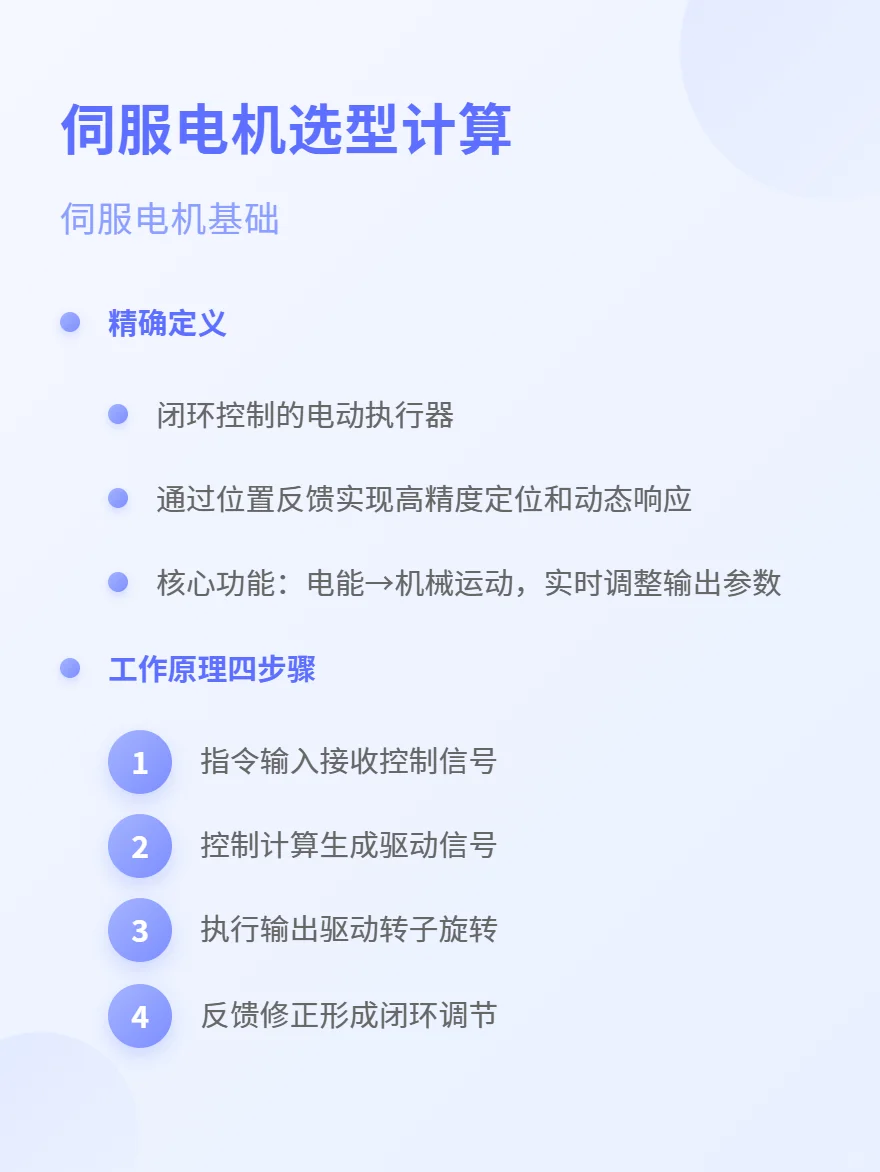

精确定义： 伺服电机是一种闭环控制的电动执行器，通过位置反馈实现高精度定位和动态响应。其核心功能是将电能转化为机械运动，并根据控制信号实时调整输出参数。
工作原理：
指令输入：接收控制信号。
控制计算：生成驱动信号。
执行输出：驱动转子旋转。
反馈修正：通过编码器监测实际输出，形成闭环调节。

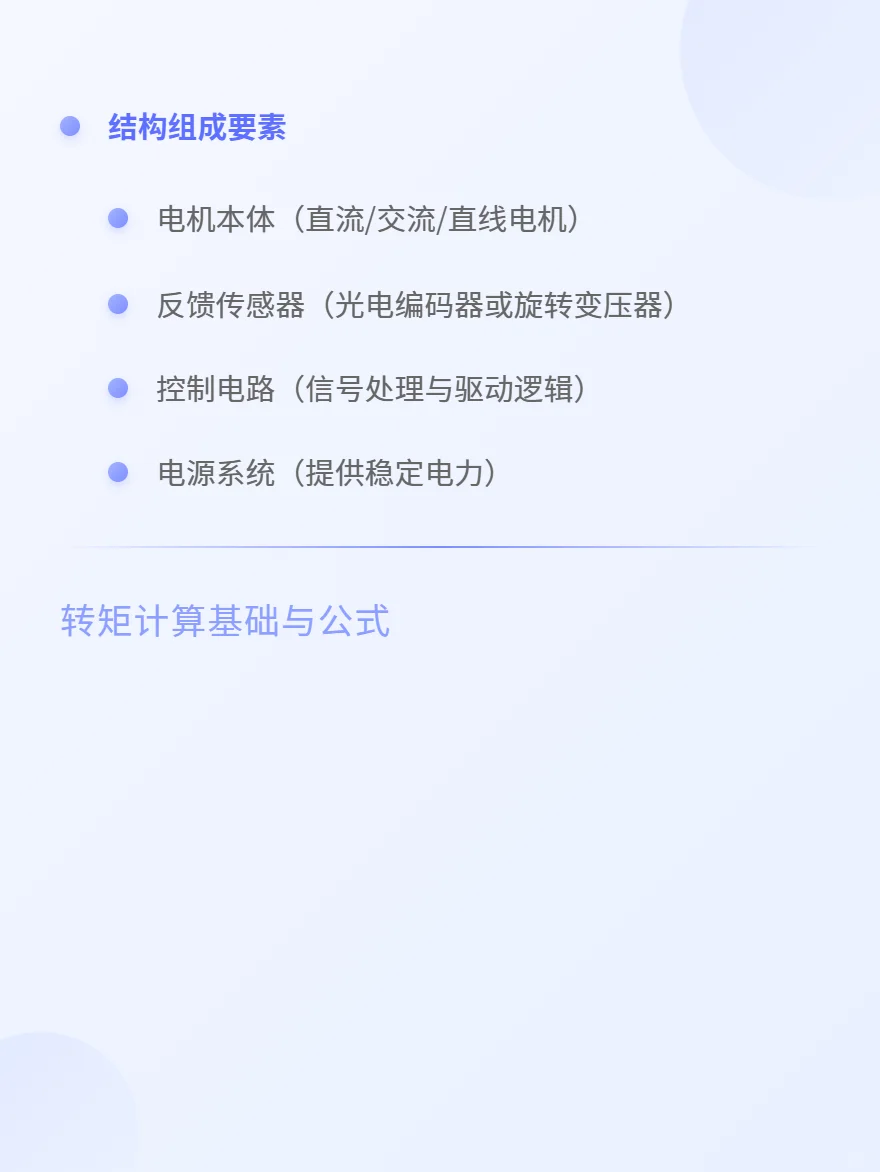

结构组成：
电机本体：直流/交流/直线电机。
反馈传感器：光电编码器或旋转变压器。
控制电路：信号处理与驱动逻辑。
电源系统：提供稳定电力。
3. 伺服电机转矩计算基础与公式
转矩计算核心技术：

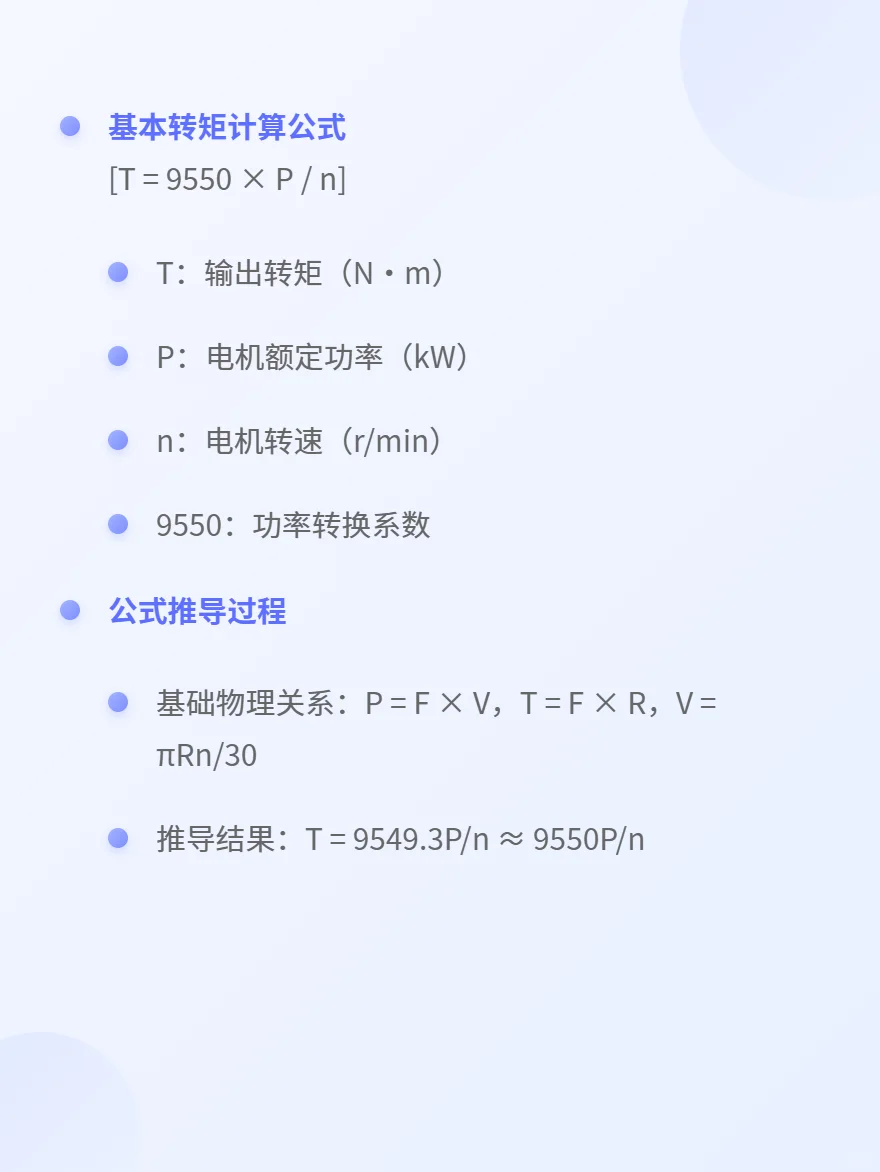

基本转矩计算公式：T = 9550 × P / n，其中T为输出转矩（N·m），P为电机额定功率（kW），n为电机转速（r/min）。
公式推导过程：基于物理关系P = F × V和T = F × R，通过代入消元得到转矩计算公式。

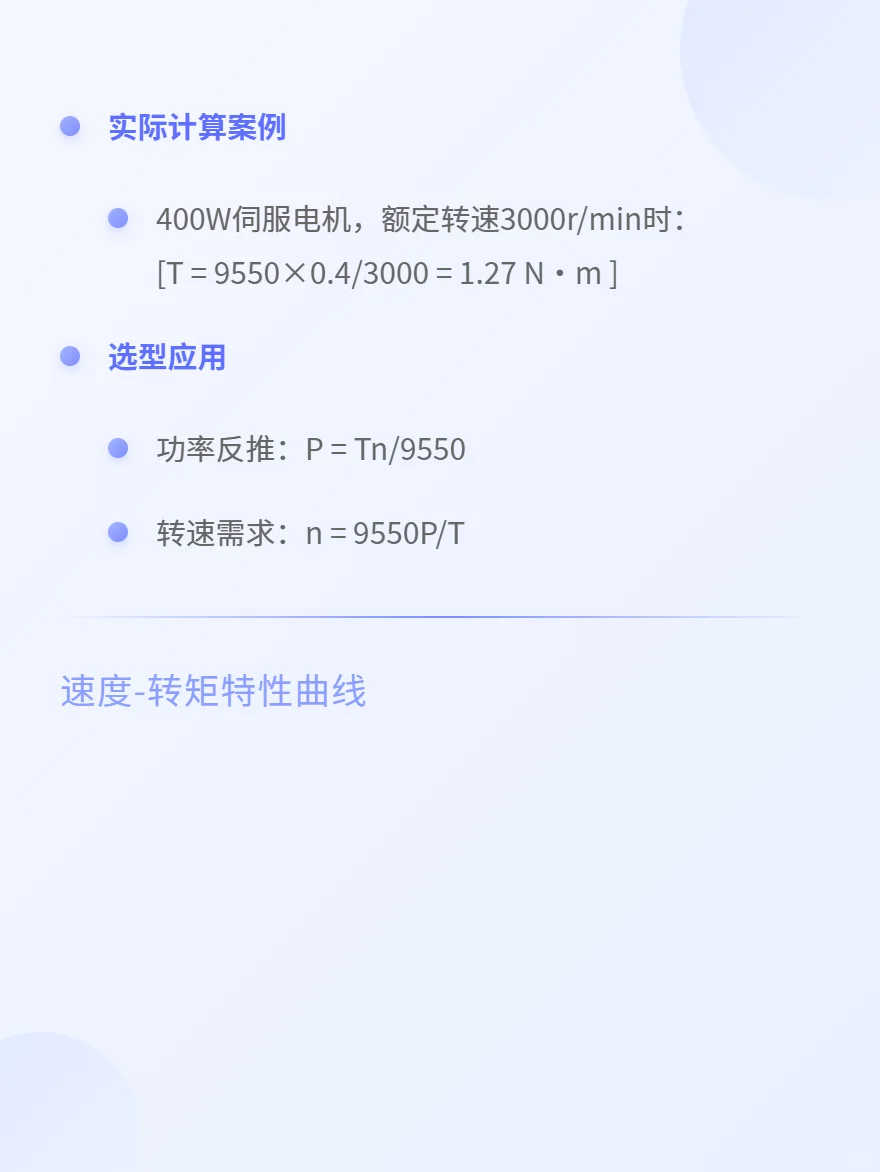

实际计算案例：以400W伺服电机，额定转速3000r/min为例，计算得T = 1.27 N·m。
选型应用：

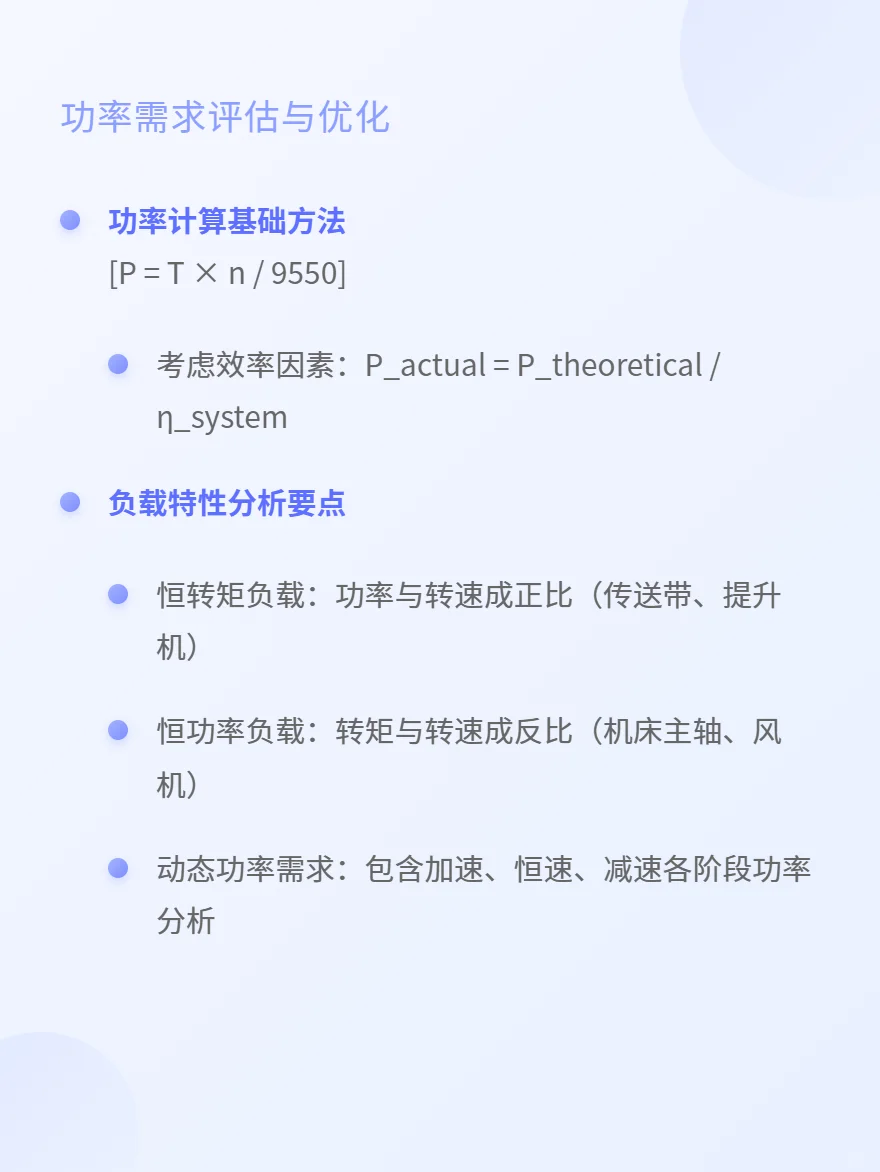

功率反推：P = Tn/9550。
转速需求：n = 9550P/T。

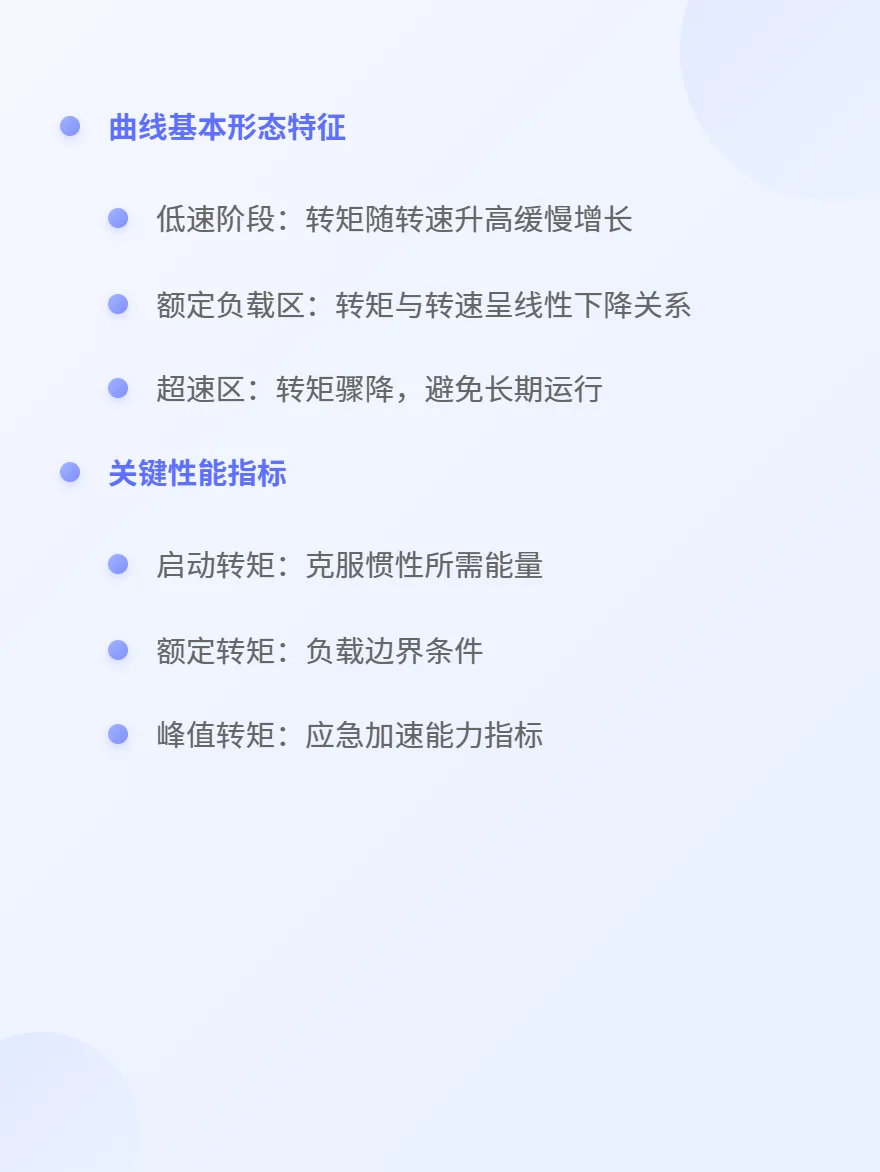

4. 速度-转矩特性曲线工程解析
特性曲线示意与分析：
低速阶段：转矩随转速升高缓慢增长。
额定负载区：转矩与转速呈线性下降关系。
超速区：转矩骤降，需避免长期运行。

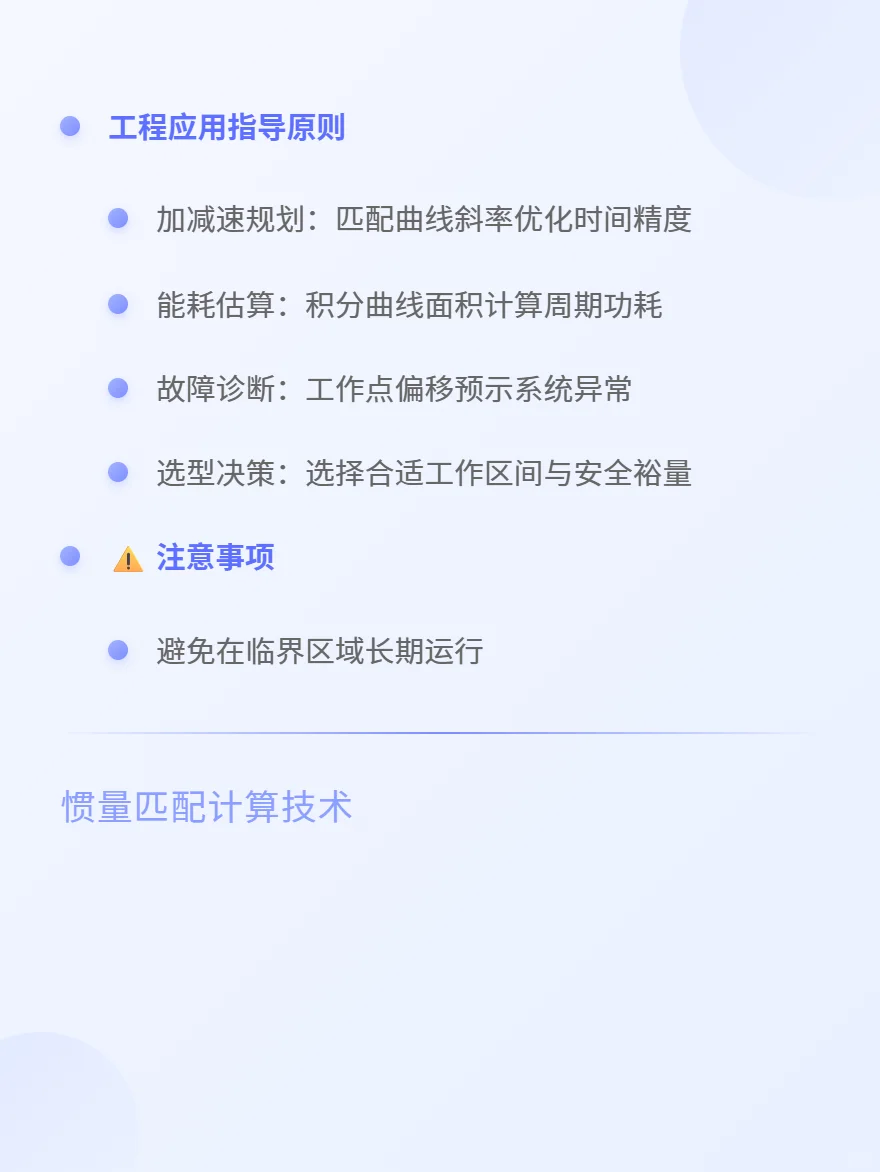

关键性能指标解读：
启动转矩：决定系统克服惯性所需能量。
额定转矩：制定负载边界条件。
峰值转矩：应急加速能力指标。
5. 惯量匹配计算技术与工程实践
惯量匹配系统化方法：

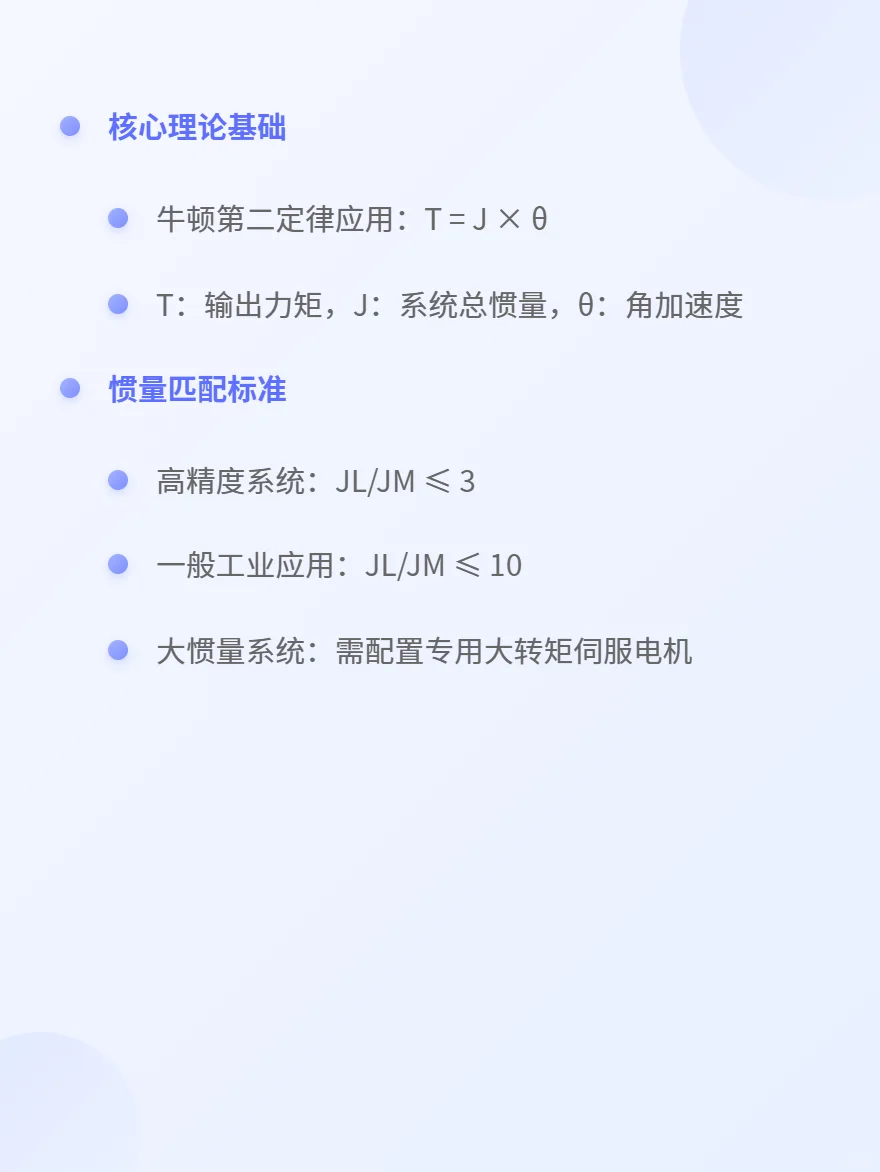

核心理论基础：牛顿第二定律应用，T = J × θ。
安川技术标准应用：惯量匹配直接影响系统响应速度、定位精度和稳定性。
高精度系统：JL/JM ≤ 3。
一般工业应用：JL/JM ≤ 10。
大惯量系统：需配置专用大转矩伺服电机。
计算流程标准规范：

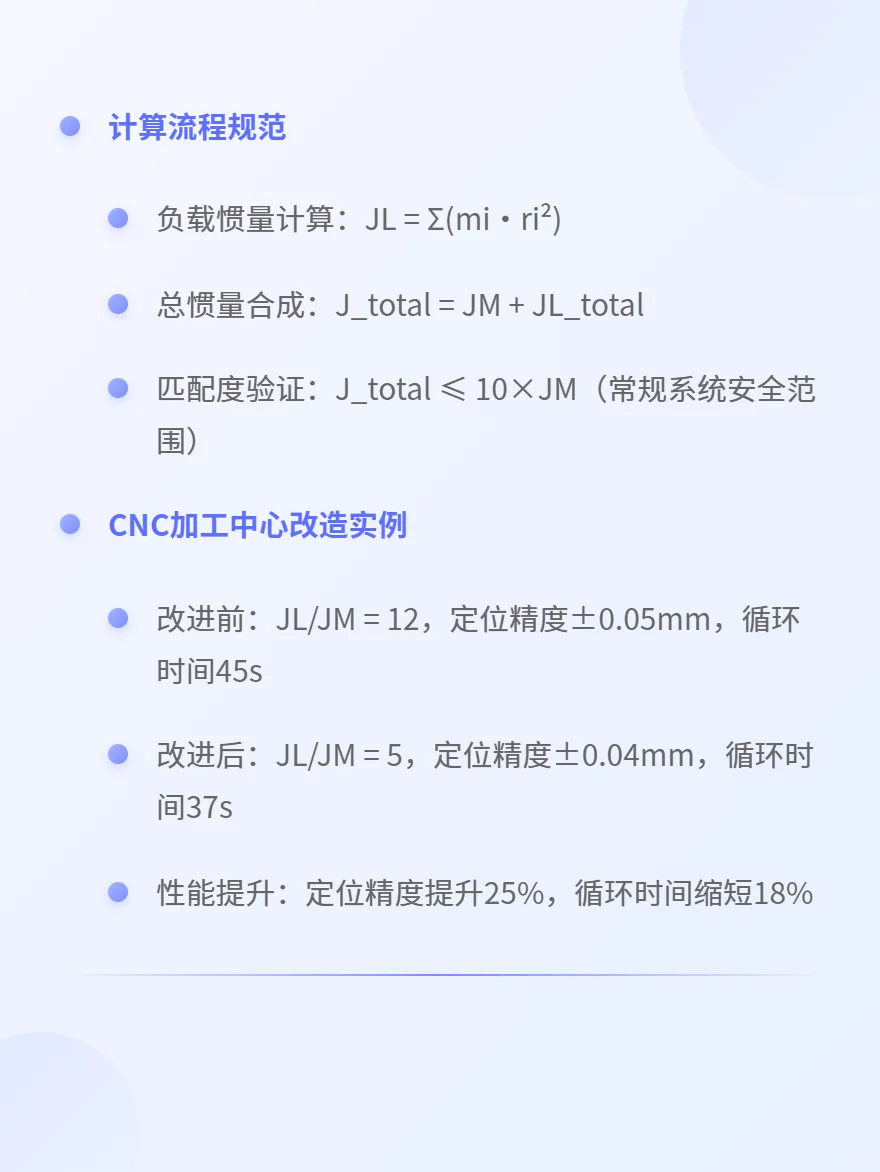

负载惯量计算：JL = Σ(mi·ri²)，考虑所有运动部件。
总惯量合成：J_total = JM + JL_total。
匹配度验证：J_total ≤ 10×JM（常规系统安全范围）。
CNC加工中心改造实例：
改进前：JL/JM = 12，定位精度±0.05mm，循环时间45s。
改进后：JL/JM = 5，定位精度±0.04mm，循环时间37s。

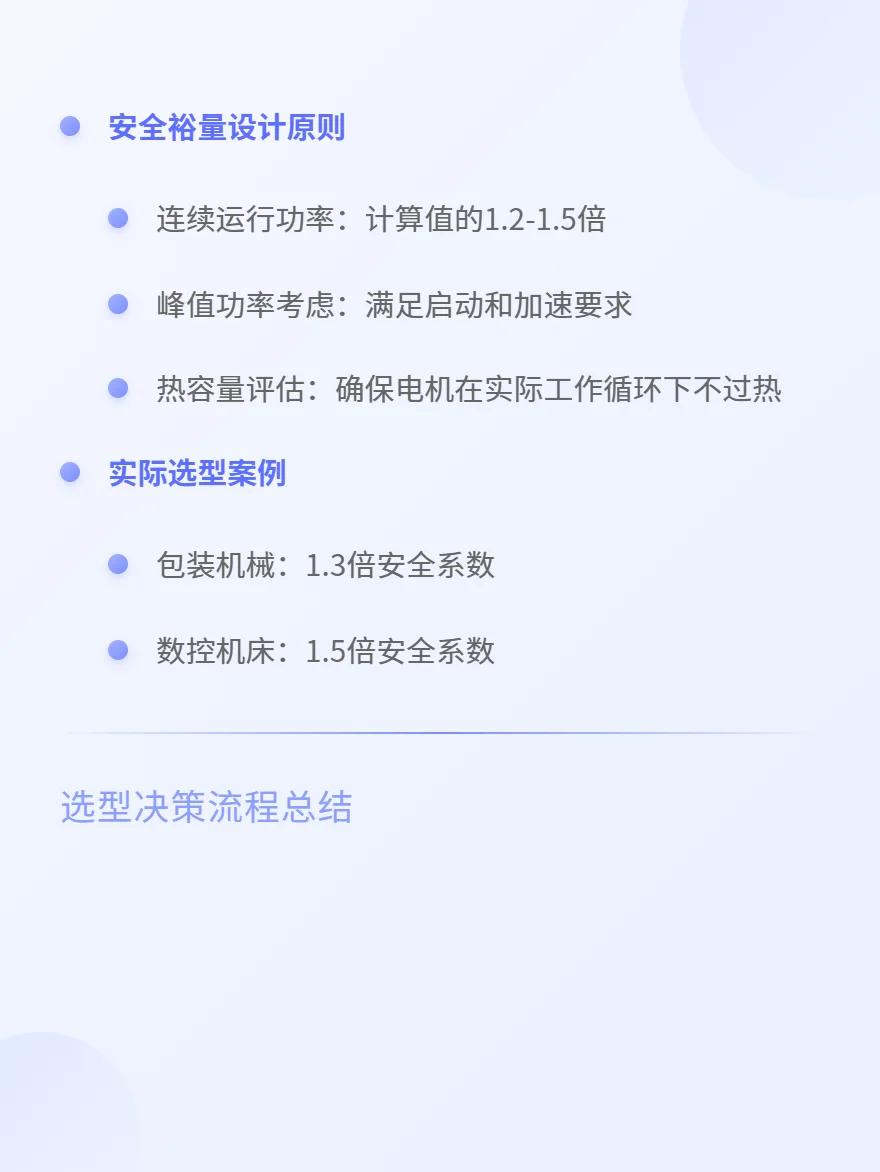

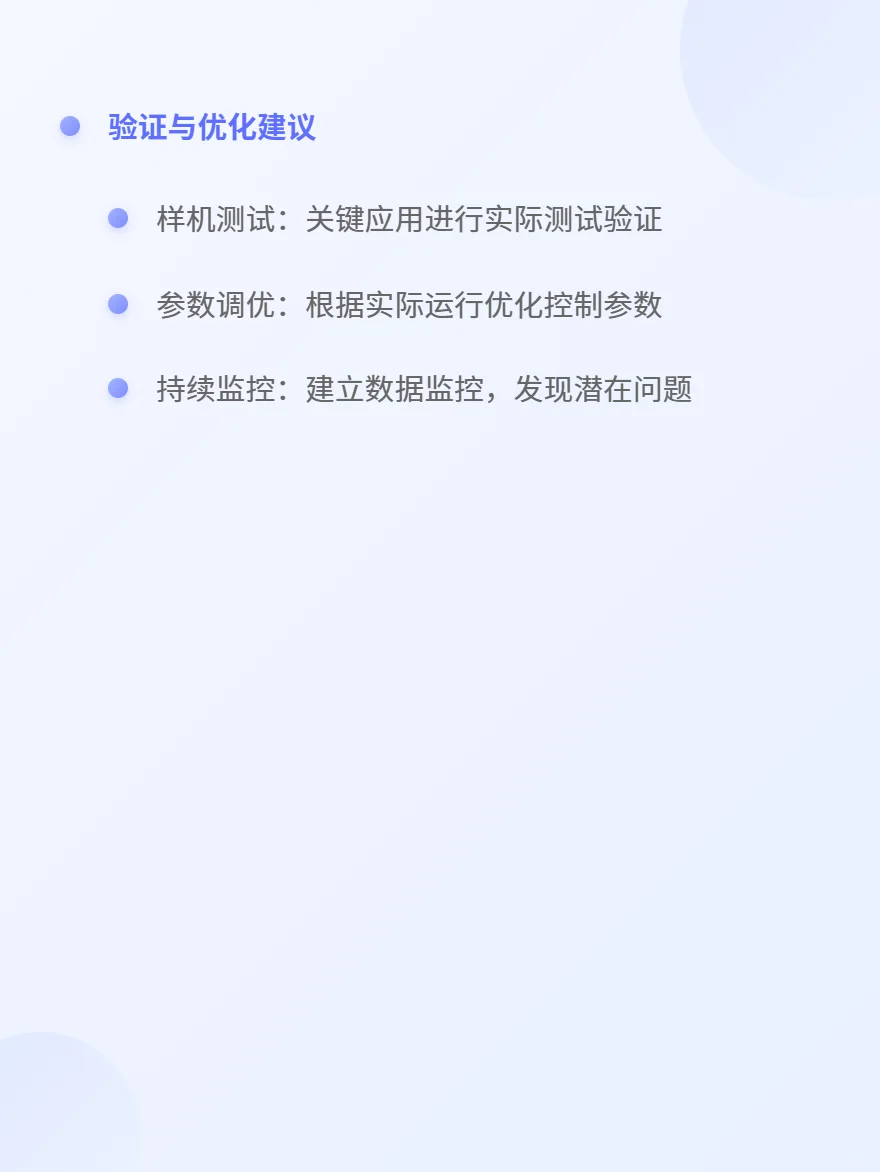

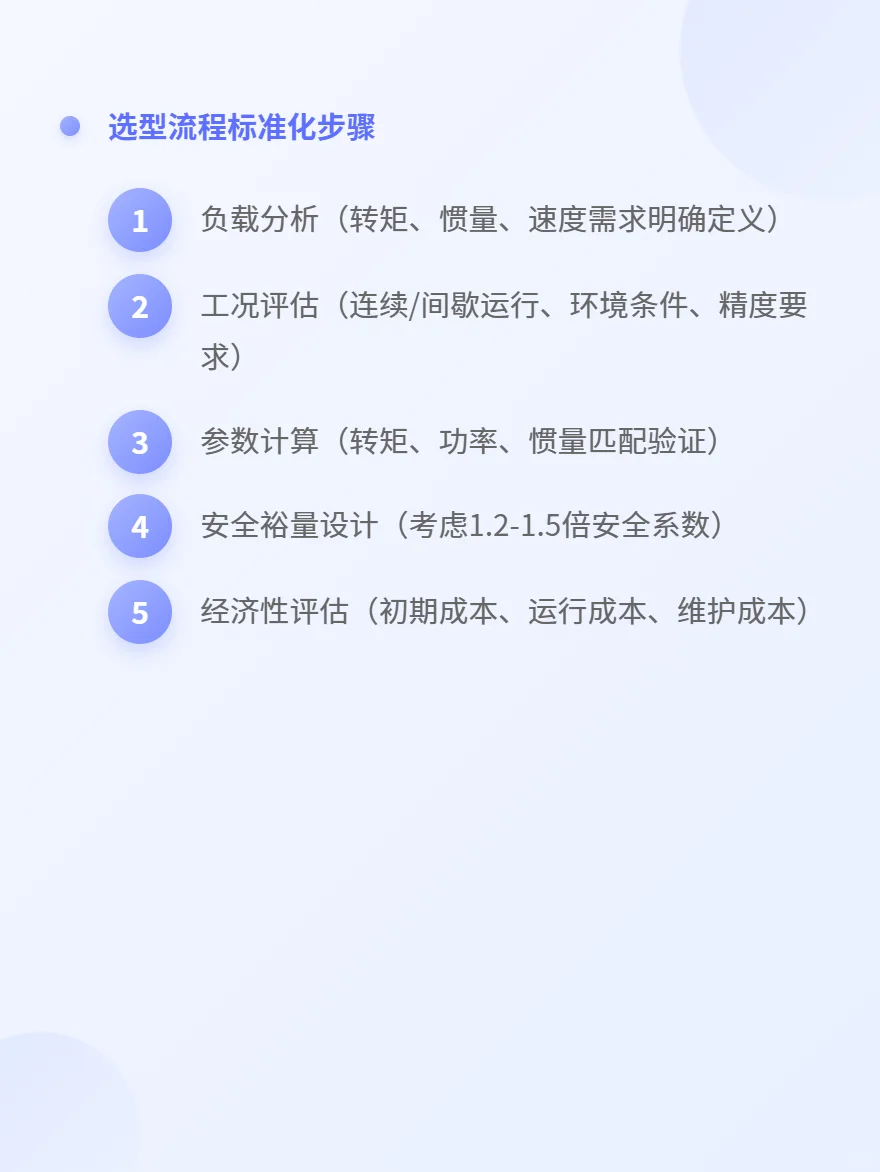

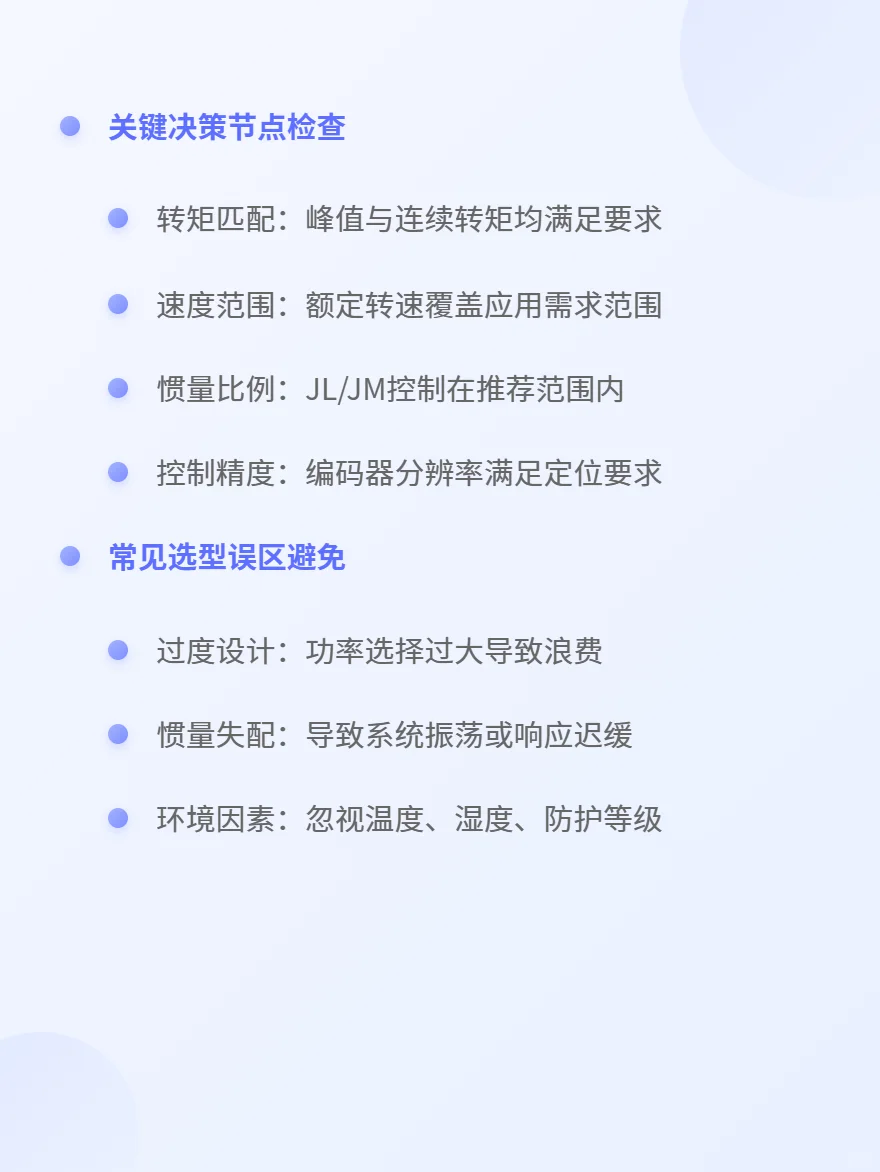

性能提升：定位精度提升25%，循环时间缩短18%。#机械设计 #机械 #非标机械设计 #电机 #电机选型 #伺服电机 #机械原理
