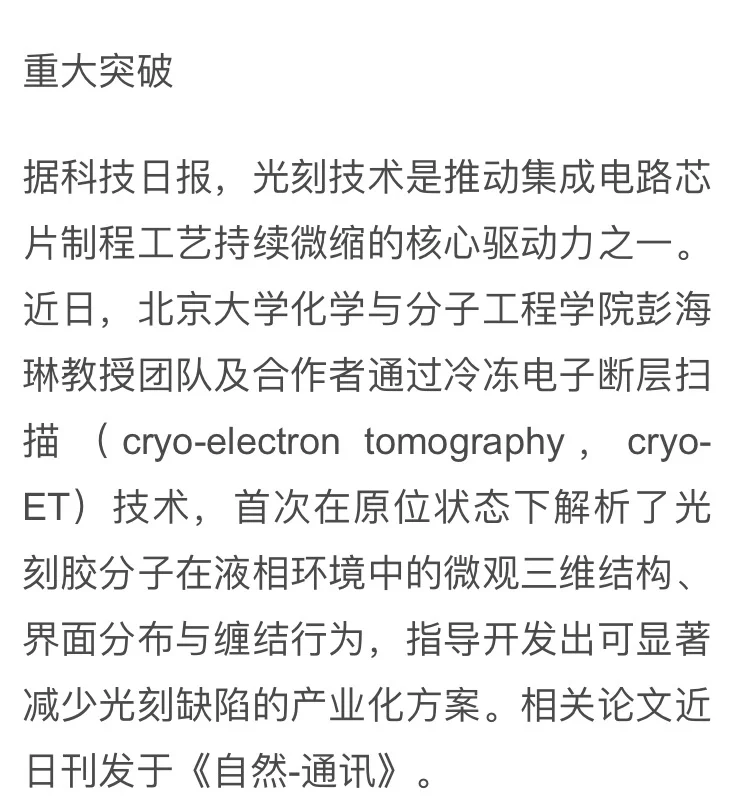

北大彭海琳教授团队这次真的秀翻了，原文大家可以自己看一下，但是专业性较强，我给大家通俗易懂地讲解一下。简单来说，北大科研团队就像是给芯片制造中的显影步骤装上了一台超级高速的3D显微镜，第一次看清了在液体中，光刻胶分子究竟在搞什么鬼，从而找到了让芯片画得更精确、缺陷更少的方法。
?之前为啥难？
简单说就是“盲人摸象”！工程师在调配方时完全不知道液体里发生了什么？只能靠猜+反复试错。就像蒙着眼睛做微雕，太难了！
?️一个比喻：画家与颜料
画家 = 芯片工程师
颜料 = 光刻胶
调色油 = 显影液
之前，画家一直有个困惑：明明设计稿（电路图）很完美，但画出来线路总会莫名其妙地出现一些不该有的“墨点”（缺陷），导致整张画作（芯片）报废。
更头疼的是，颜料在调色油里是怎么混合、怎么运动的，完全是个“黑箱”。画家只能凭感觉和经验反复调试，试错成本极高。
?突破性技术：冷冻电子断层扫描
它的厉害之处在于：
✅ 原位观测：能瞬间“冻住”反应中的液体，保留最真实的状态。
✅ 三维成像：能拍出三维的“全景照片”，而不是模糊的二维快照。
✅ 超高分辨率：优于5纳米，能看清分子级别的细节，比头发丝细万倍！
?研究发现了什么？
通过这张3D全景照片，研究人员震惊地发现：
1. 位置不对：大部分光刻胶分子并没有均匀分散在显影液中，而是集体漂浮在液体的表面，就像浮在液体表面“开茶话会”。
2. 分子“抱团”：这些分子在液体表面互相纠缠，手拉手缠成30纳米的“小疙瘩”。
3. 缺陷根源：正是这些“小疙瘩”在显影过程中掉落到硅片上，成为了那些致命的缺陷“墨点”。
?解决方案：四两拨千斤
知道了病因，就能对症下药。研究团队提出了两个非常巧妙的方案：
1. 适当提高烘干温度：让分子在抱团前就更容易散开，从源头上减少“疙瘩”的形成。
2. 优化冲洗流程：让流动的液体像小溪一样，持续带走松散的分子，不让它们有机会沉积。
?利好哪些行业
这项突破对提升7纳米以下先进制程的良率至关重要，直接利好以下方向：光刻胶及相关材料企业，芯片制造与封装厂商，半导体设备与工艺开发
?总结：这项突破就像给芯片制造装了“天眼”
7纳米以下制程良率有望大幅提升，对中国半导体行业绝对是重大利好！?
#芯片 #中国科技 #半导体 #硬核突破 #光刻胶#A股#利好
