刚整理完电气设备选择的知识点，干货满满，电气专业的宝子们码住?

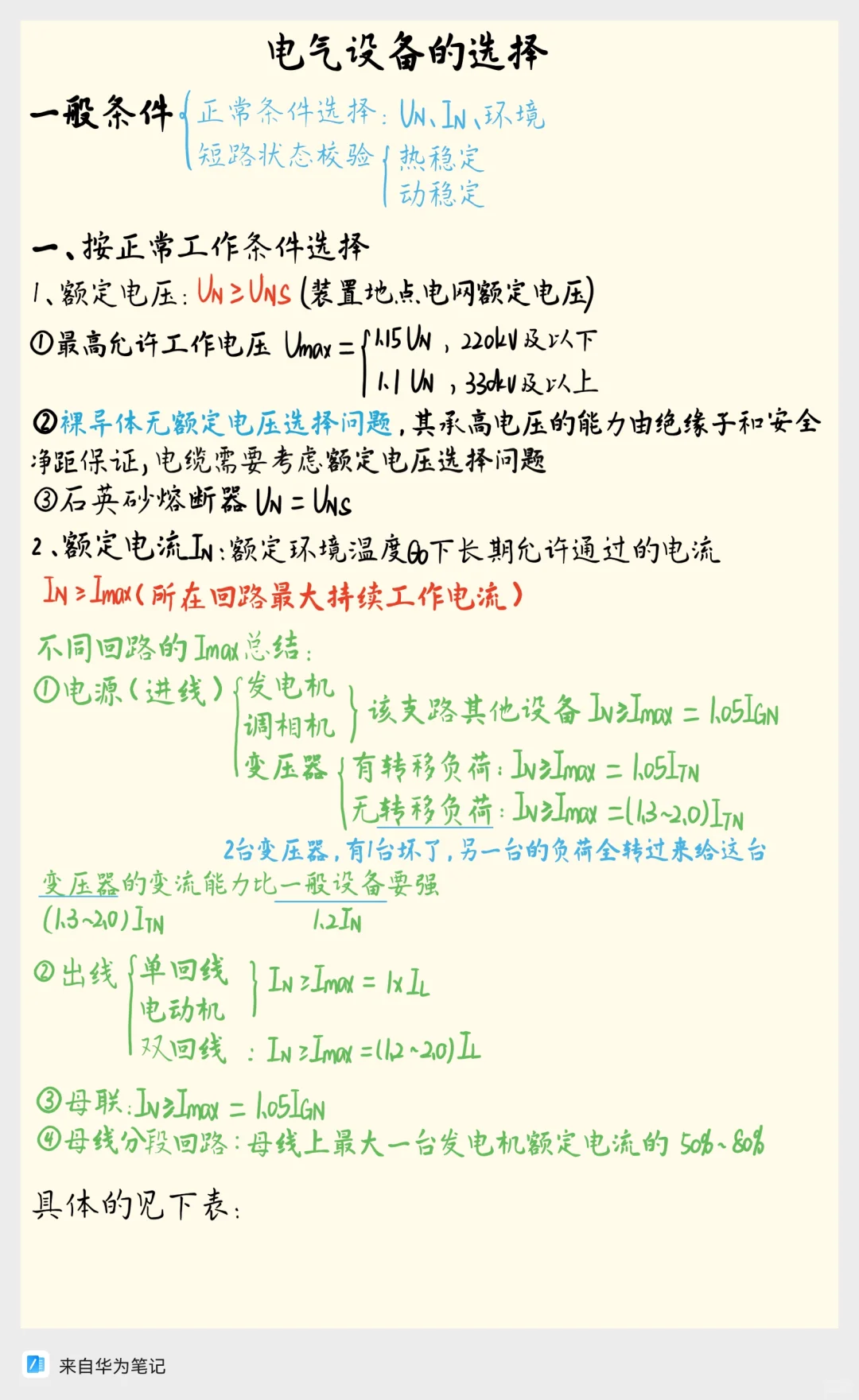

一、一般条件
选择电气设备要考虑正常条件（额定电压 UN 、额定电流 IN 、环境 ）和短路状态校验（热稳定、动稳定）。
二、按正常工作条件选择
（一）额定电压

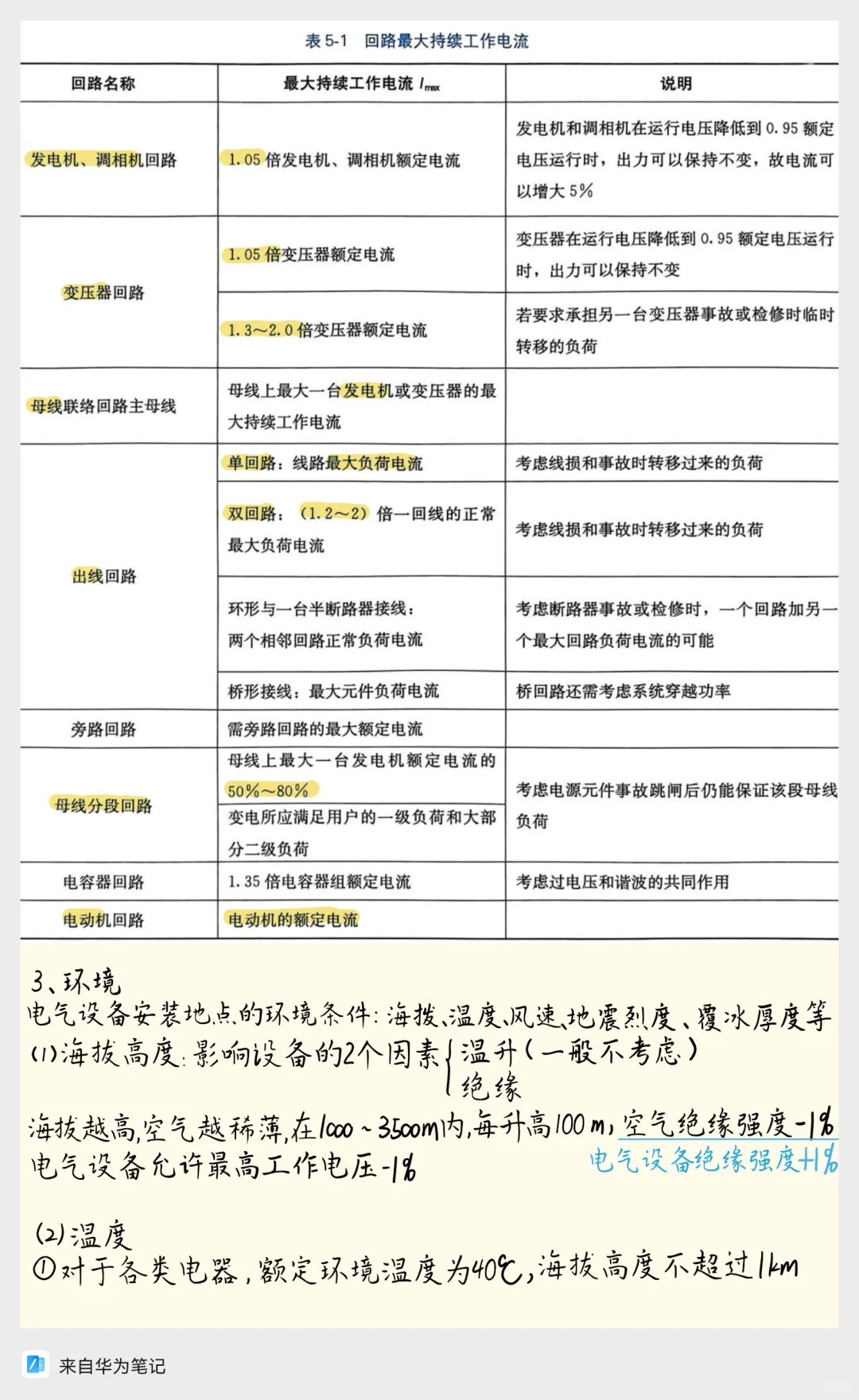

（二）额定电流

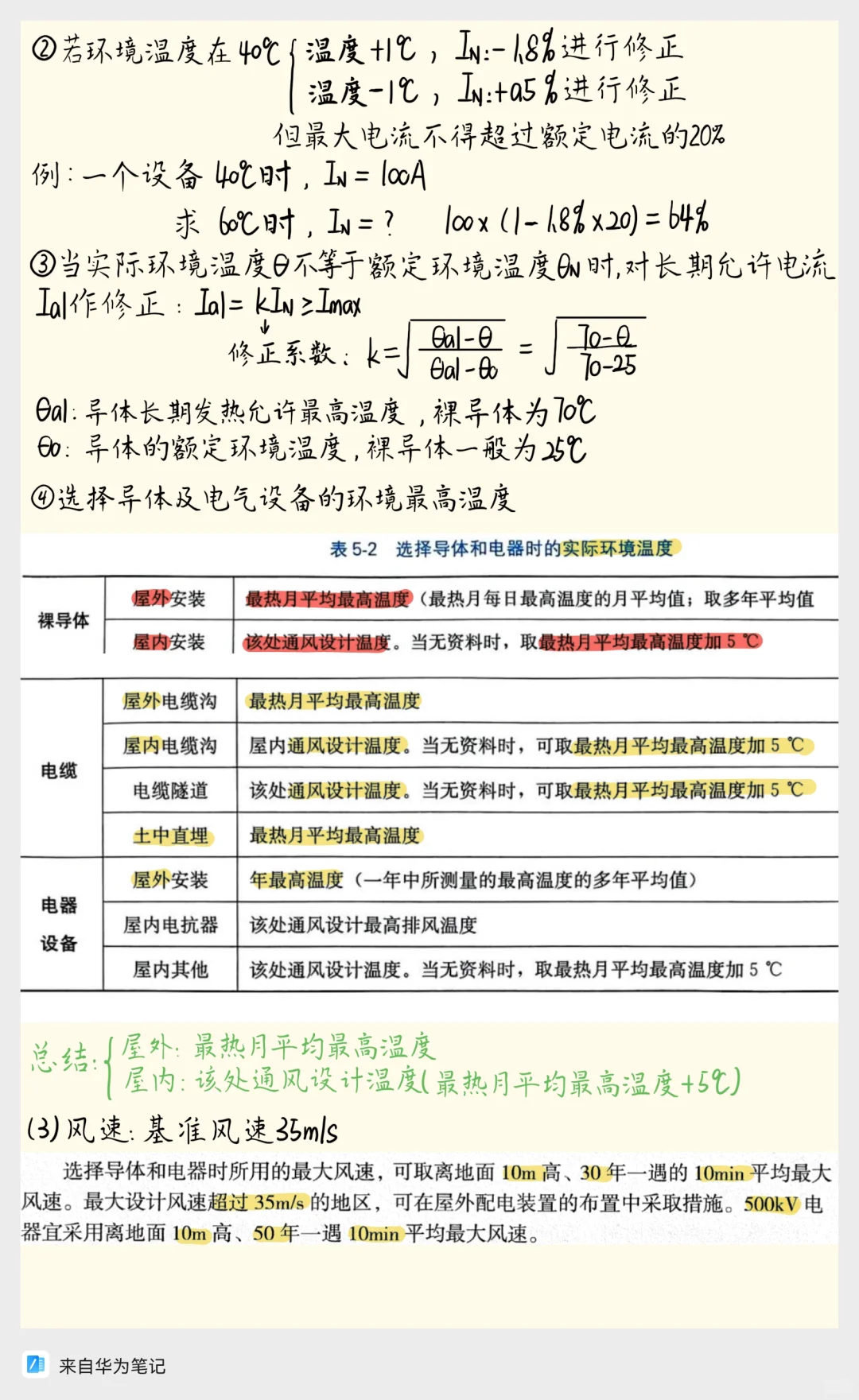

（三）环境
涵盖海拔、温度、风速等。

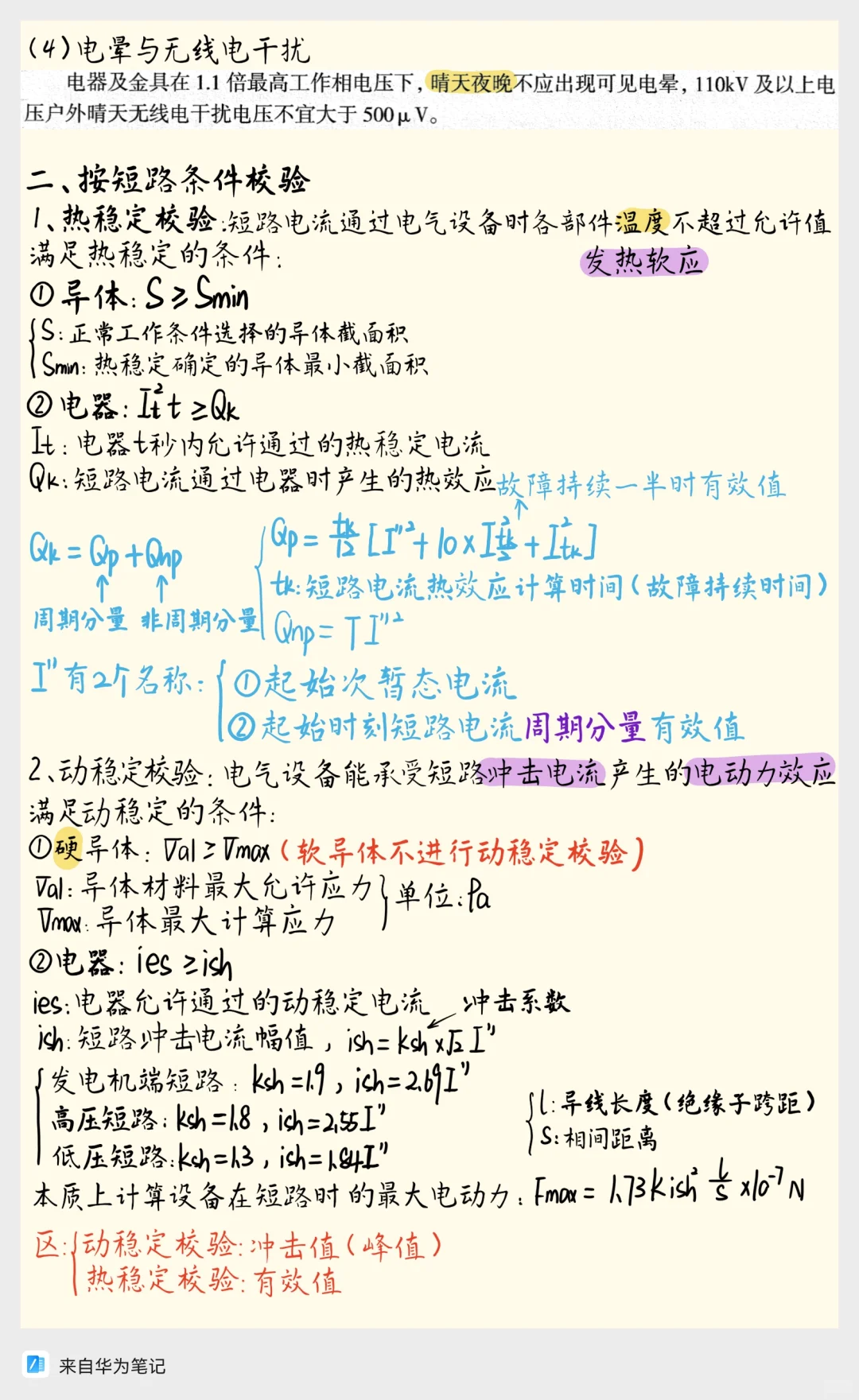

三、按短路条件校验
（一）热稳定校验
短路电流通过时，设备部件温度不能超允许值。
（二）动稳定校验
设备要扛住短路冲击电流的电动力。

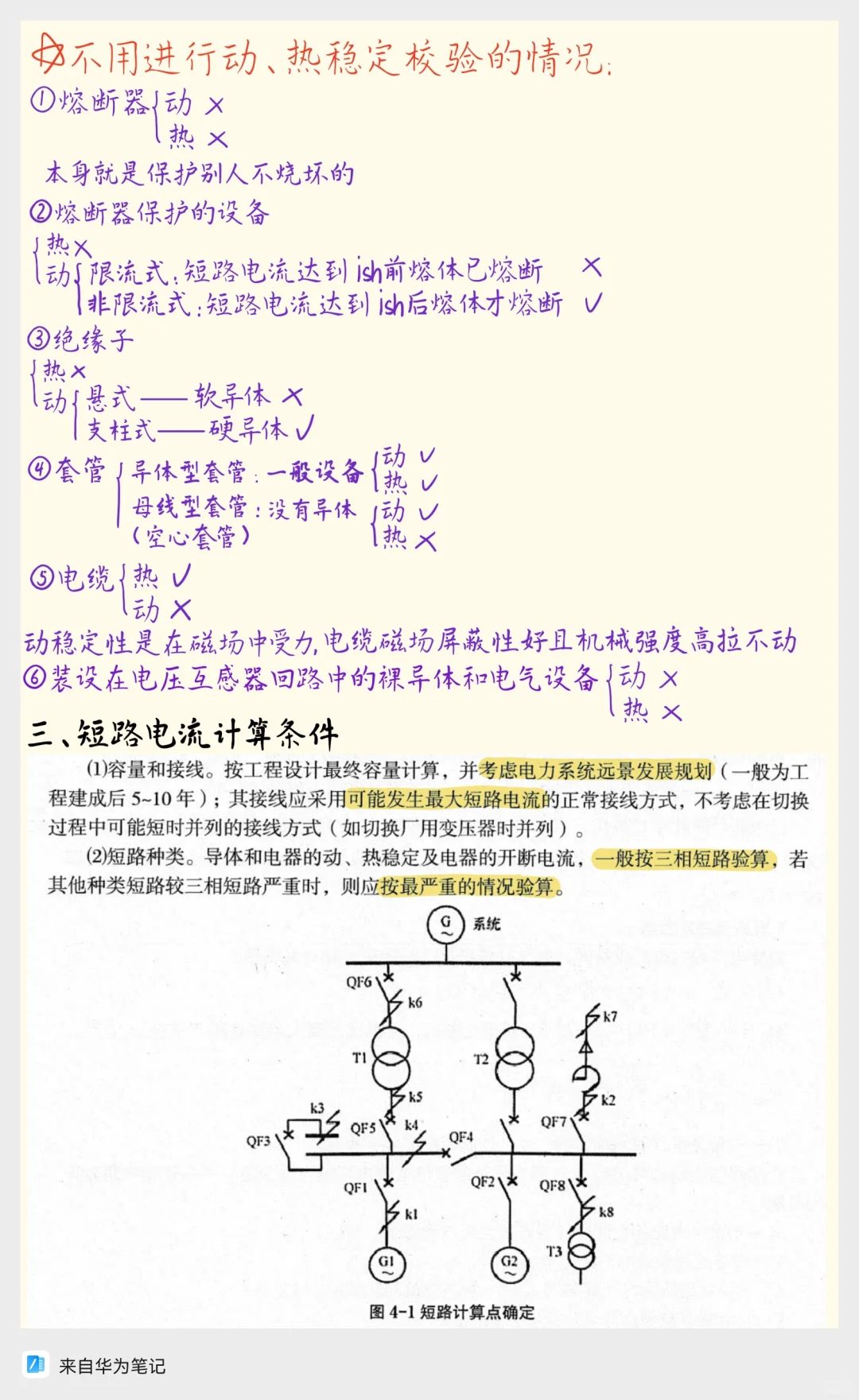

四、特殊情况
有些不用进行动、热稳定校验，比如熔断器本身及保护的设备（限流式、非限流式情况不同 ）、绝缘子（悬式、支柱式有别 ）、套管（不同类型要求不同 ）、电缆（动稳定不校验 ）、电压互感器回路里的裸导体和设备等 。

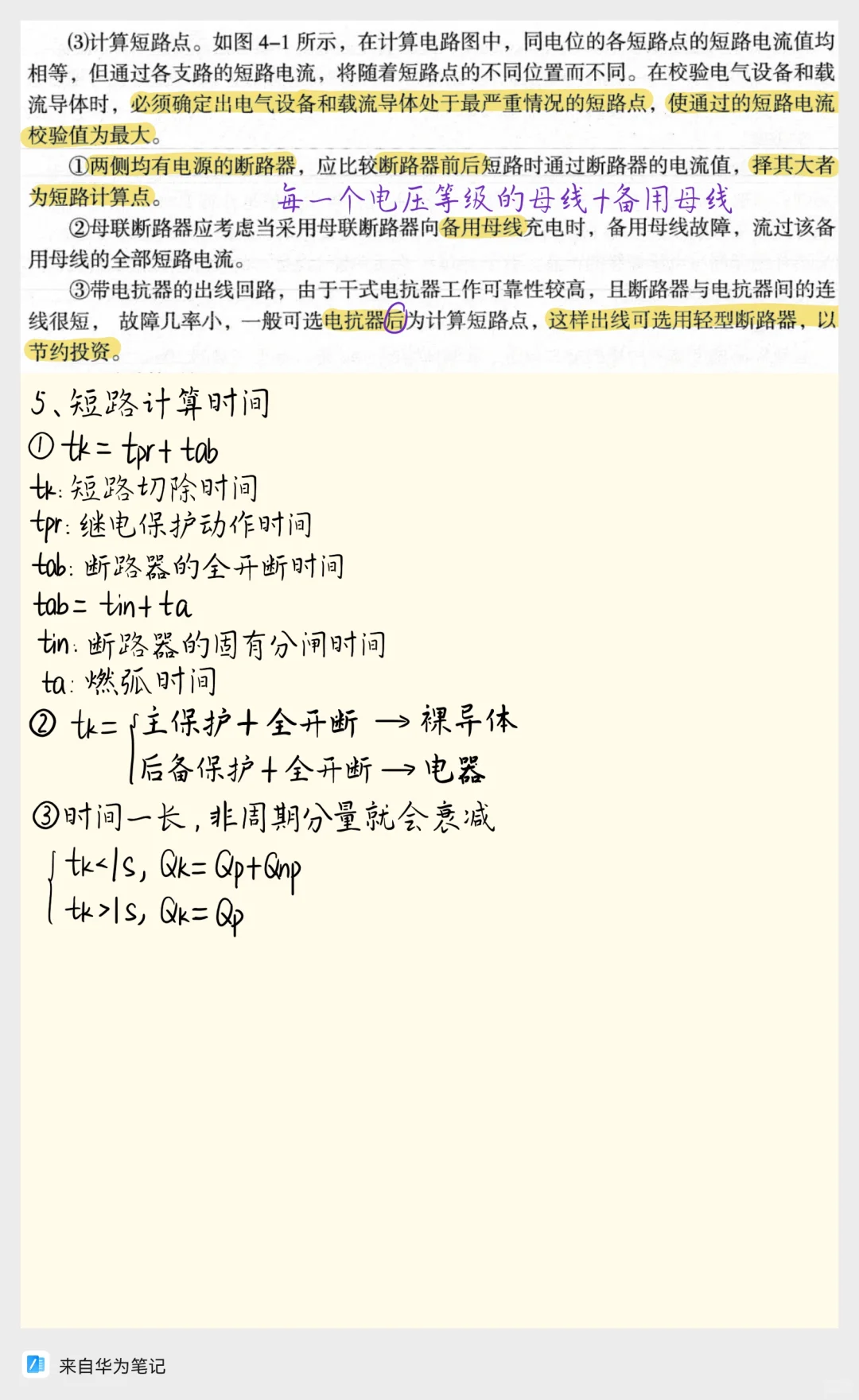

五、短路电流计算条件
按工程最终容量、远景规划算，接线选可能产生最大短路电流的方式。短路种类一般按三相短路校验，更严重时选对应情况 。短路计算时间 tk = tpr+ tab （继电保护动作、断路器全开断时间 ），还分主保护 + 全开断（裸导体 ）、后备保护 + 全开断（电器 ）情况，时间长非周期分量会衰减， tk 不同 Qk 计算也不同 。
这些知识点吃透，电气设备选择相关问题就稳了～觉得有用的宝子，点赞+收藏呀❤️ 有补充或疑问，评论区见～#生活哲学家 #国网备考 #电气考研 #电气工程及其自动化 #电气 #电工 #涨知识 #干货 #上岸 #考研
