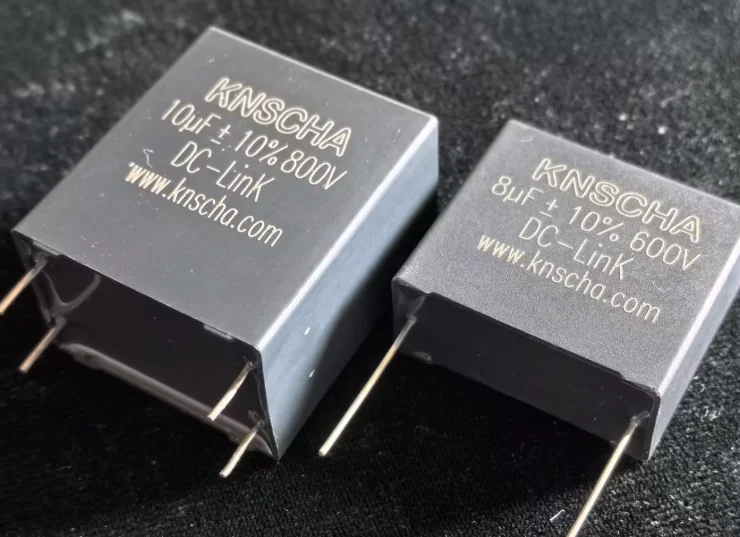

负载电容器PCB是专为优化负载电容器性能而设计的印刷电路板，其核心在于通过精准匹配电容器的电气和物理特性，确保实现高效的电压稳定、电源滤波和能量存储功能。
负载电容器PCB的设计要点
设计负载电容器PCB时，需重点关注以下三个与电容器特性紧密相关的方面：
1. 焊盘尺寸精准匹配：焊盘设计直接影响焊接可靠性和机械强度。焊盘尺寸过大易导致虚焊，过小则使电容器固定不牢。通常遵循“焊盘长度 = 电容器引脚长度 + 0.2-0.4mm，宽度 = 引脚直径 + 0.1-0.2mm”的原则。例如，对于引脚直径为φ2.5mm的多层陶瓷电容器（MLCC），其焊盘尺寸宜设计为2.7mm × 2.7mm。
2. 电流路径承载能力：电源路径的铜厚和线宽必须满足负载电容器的最大工作电流需求，以防止过热和性能下降。可参考IPC-2221标准，例如在1oz铜厚下，0.5mm线宽可安全承载约1.5A电流。对于需应对瞬时大电流的铝电解电容器（如服务器电源中的滤波电容），其PCB布线宽度可能需达到2mm以上以承载10A级别的电流。
3. 控制寄生参数以保障高频性能：在高频应用（如5G通信设备）中，PCB走线自身产生的寄生电感和电容会严重削弱MLCC等电容的高频滤波效果。设计时需极力缩短电容器与芯片电源引脚间的距离（建议≤3mm），采用多点过孔连接地平面，并增加接地铜箔的面积，以将寄生电感降至最低（目标通常小于10nH）。
不同类型电容器的PCB设计侧重点
根据电容器类型的不同，PCB设计的侧重点也需相应调整：
• 多层陶瓷电容器（MLCC）：因其优异的高频特性，广泛用于芯片电源引脚旁的去耦。设计核心是极致缩短回路，布线应尽可能短而直，以减小寄生电感，确保它能快速响应高频噪声。
• 铝电解电容器：特点是容量大，适用于电源输入端的储能和低频滤波。设计需侧重散热和大电流通路，应预留足够的铜箔面积（建议≥电容器底部面积的2倍）帮助散热，并设计宽厚的电源走线。
• 钽电容器：容量稳定、ESR低，但对过流和反压敏感。设计时必须确保极性标记清晰准确，同时其布线的电流承载能力需留有余量，防止冲击损坏。
负载电容器PCB的设计质量直接决定电源系统的稳定性和可靠性。成功的秘诀在于深刻理解负载电容器的特性，并通过精细的PCB设计使其性能在具体电路板上得到最有效的发挥。
