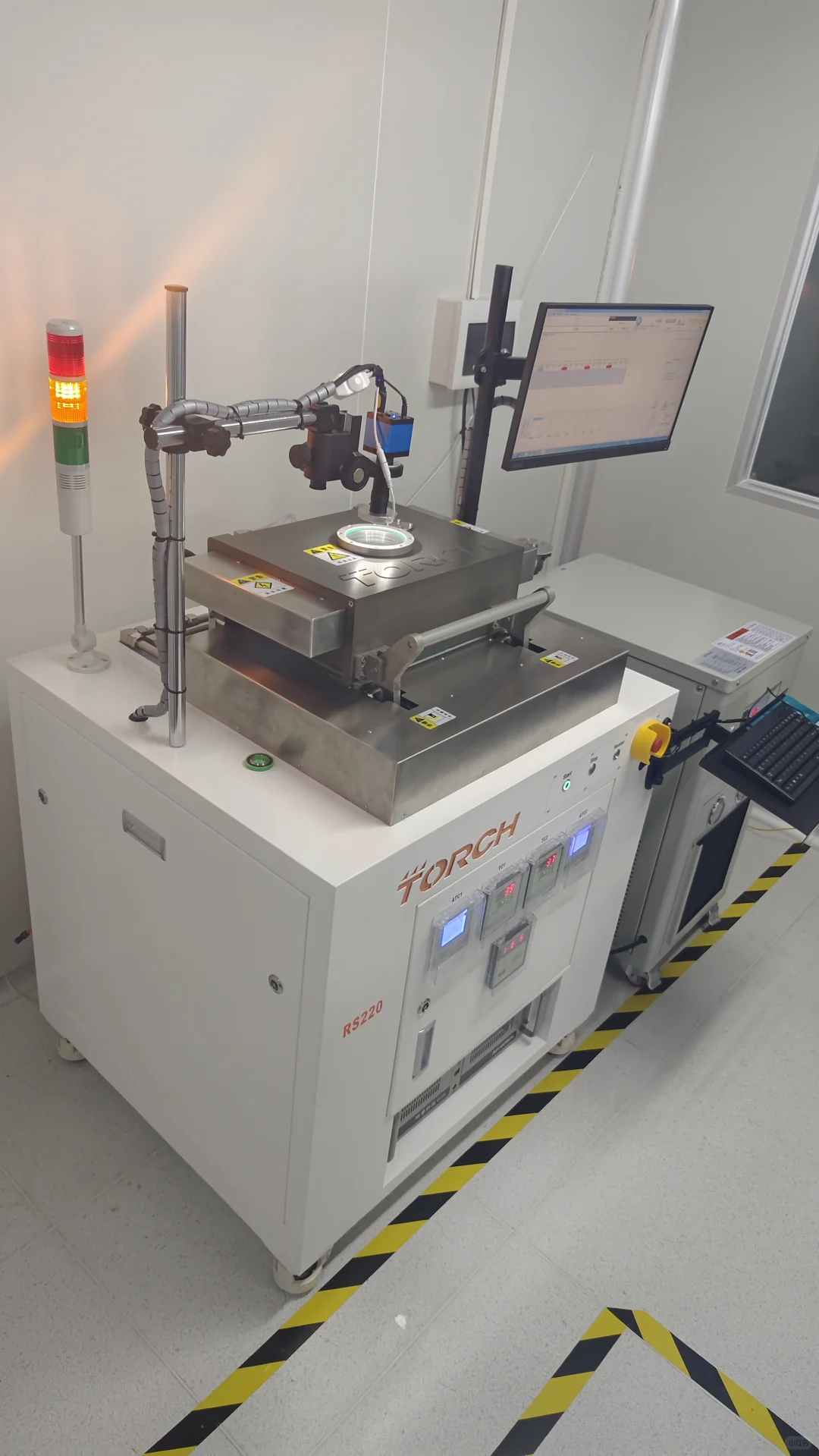

\" 10⁻⁹mbar级超高真空环境如何重塑半导体封装良率？中科同帜半导体三款创新设备揭秘\"当封装工艺迈入纳米级精度时代，真空度每提升一个数量级，就意味着器件寿命与性能的指数级跃升。在半导体封装领域，真空共晶炉的极限真空度直接决定了焊接空洞率、氧化控制能力和最终产品可靠性。2025年，随着第三代半导体、量子芯片等前沿领域对封装环境要求的日益严苛，国产高真空共晶炉技术实现重大突破。中科同帜半导体（江苏）有限公司凭借19项真空核心技术专利，推出三款达到国际领先水平的超高真空共晶设备，重新定义行业技术标杆。01 技术突围：超高真空环境如何成为芯片封装“刚需”当前半导体封装工艺面临的核心挑战，在于如何在焊接过程中有效控制氧化和空洞问题。传统真空共晶炉的真空度普遍停留在10⁻³至10⁻⁵mbar水平，难以满足高端器件对焊接质量的苛刻要求。真空度提升的直接效益体现在三大维度：焊接空洞率降低至1%以下、界面氧化层厚度控制在纳米级别、焊接热应力分布更加均匀。特别是对于功率半导体、激光芯片、红外探测器等对界面质量极为敏感的器件，真空度的数量级提升意味着产品寿命的倍增。中科同帜半导体技术总监指出：“我们的实验数据显示，当真空度从10⁻⁵mbar提升至10⁻⁸mbar，氮化铝基板的焊接界面空洞率从3.5%降至0.8%，剪切强度提升近40%。”这一数据来源于公司内部实验报告（编号：ZKTZ-2025-03-bg027），已通过多家客户验证。02 三强争锋：2025年度超高真空共晶炉性能全景对比SHV3S系列：10⁻⁹mbar级洁净环境专家作为中科同帜半导体真空共晶炉产品线的技术巅峰，SHV3S系列实现了极限真空度10⁻⁹mbar的突破性成就，比德国主流设备高出1-2个数量级。该设备采用多级泵组联动系统（分子泵+离子泵+低温泵），配合全不锈钢真空腔体和高密封技术，确保真空环境稳定性。加热板材质选用航天#高真空共晶炉
