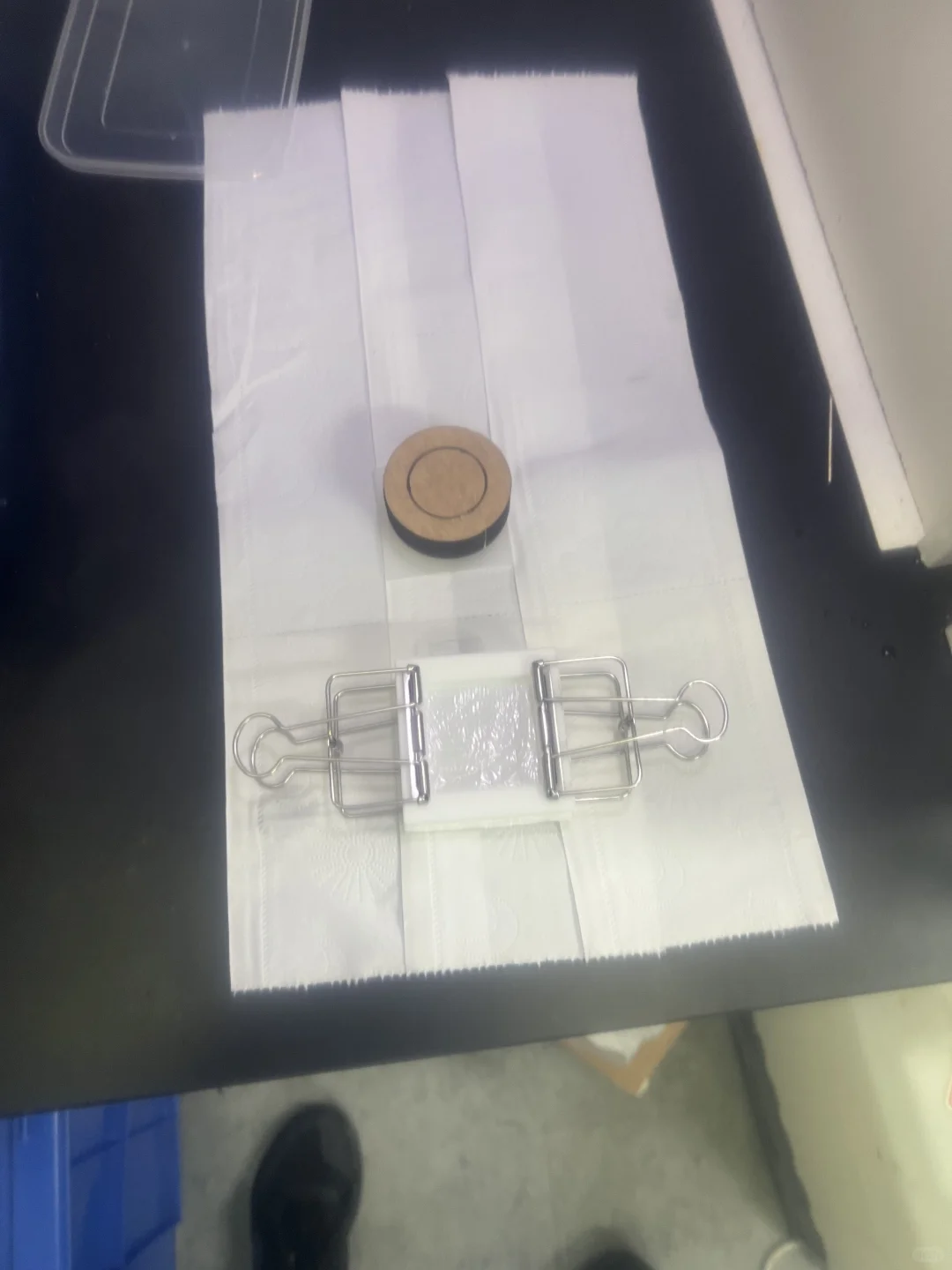

回忆具体细节：
①配铸膜液：质量分数为10%的PES基膜（10g的聚醚砜，用N、 N-二甲基甲酰胺--DMF定容到100g），先倒溶液再缓慢添加聚醚砜，如果一下子倒完很容易黏住。然后套上塑封膜搅拌12小时即可。
②刮膜：烘箱取玻璃板，两片，洗洁精用刷子再用纯水洗干净，洗完放烘箱60摄氏度。刮台和刮刀都要用酒精搽一遍，速度是6，刮刀150nm，用琪姐小的玻璃板。开关在后面，前面按一下中间的就行。
③放去离子水：刮了两三张就换去离子水了，不然水全是酰氯。套上保鲜膜！
不成功下次就做15%或者20%的试试
④第一次PIP/TMC的界面聚合：倒水相2%的PIP溶液在PES基膜表面,接触润湿1min，后倒掉；油相0.1%的TMC的正庚烷溶液倒在膜表面,反应30s，后倒掉；然后在 80℃下热处理10 min,置于去离子水中保存备用。
⑤第二次PEI的界面聚合：将第四步得到的PIP/TMC膜与质量分数为2%的70k分子量的PEI水相溶液二次界面聚合，反应2min，后在80 ℃下热处理 10 min，放在去离子水那。
#纳滤膜 #聚酰胺纳滤膜 #基膜 #哌嗪 #TMC #PEI
①配铸膜液：质量分数为10%的PES基膜（10g的聚醚砜，用N、 N-二甲基甲酰胺--DMF定容到100g），先倒溶液再缓慢添加聚醚砜，如果一下子倒完很容易黏住。然后套上塑封膜搅拌12小时即可。
②刮膜：烘箱取玻璃板，两片，洗洁精用刷子再用纯水洗干净，洗完放烘箱60摄氏度。刮台和刮刀都要用酒精搽一遍，速度是6，刮刀150nm，用琪姐小的玻璃板。开关在后面，前面按一下中间的就行。
③放去离子水：刮了两三张就换去离子水了，不然水全是酰氯。套上保鲜膜！
不成功下次就做15%或者20%的试试
④第一次PIP/TMC的界面聚合：倒水相2%的PIP溶液在PES基膜表面,接触润湿1min，后倒掉；油相0.1%的TMC的正庚烷溶液倒在膜表面,反应30s，后倒掉；然后在 80℃下热处理10 min,置于去离子水中保存备用。
⑤第二次PEI的界面聚合：将第四步得到的PIP/TMC膜与质量分数为2%的70k分子量的PEI水相溶液二次界面聚合，反应2min，后在80 ℃下热处理 10 min，放在去离子水那。
#纳滤膜 #聚酰胺纳滤膜 #基膜 #哌嗪 #TMC #PEI
