#纤维材料 #塑胶原料供应商 #塑胶原料 #聚醚醚酮peek #特种材料 #科技
威格斯 AM™ 200 纤维
高性能热塑性材料，聚芳醚酮 (PAEK)，半结晶，用于通过长丝熔合和其他熔融挤出 3D 打印工艺进行增材制造的长丝。颜色自然/米色。

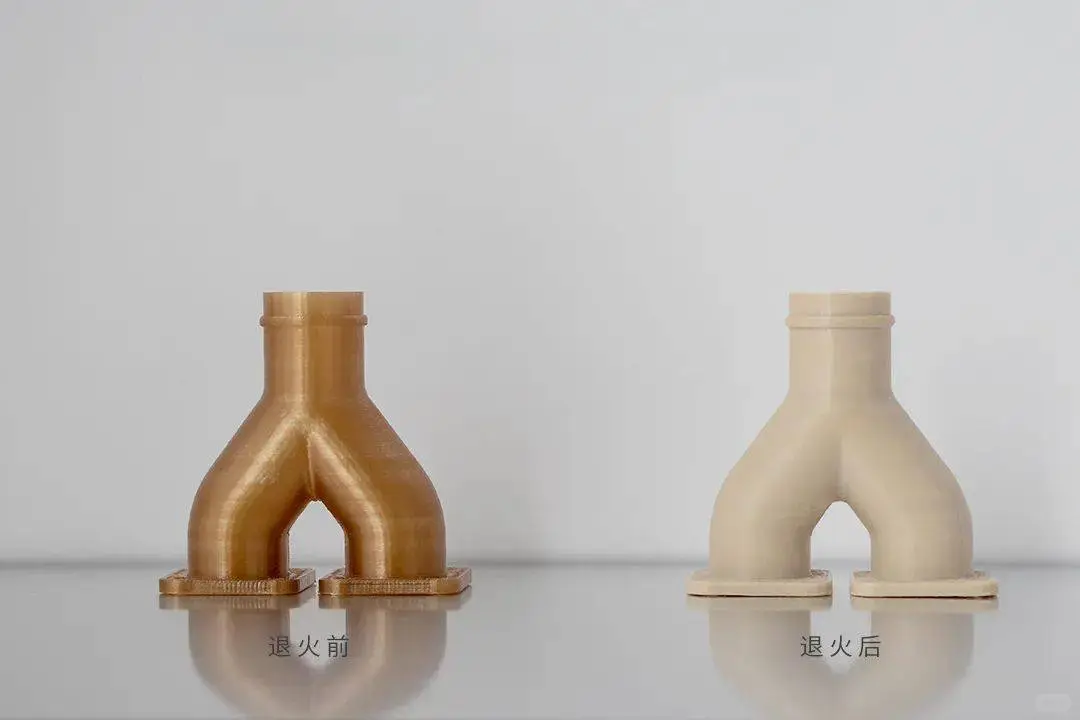

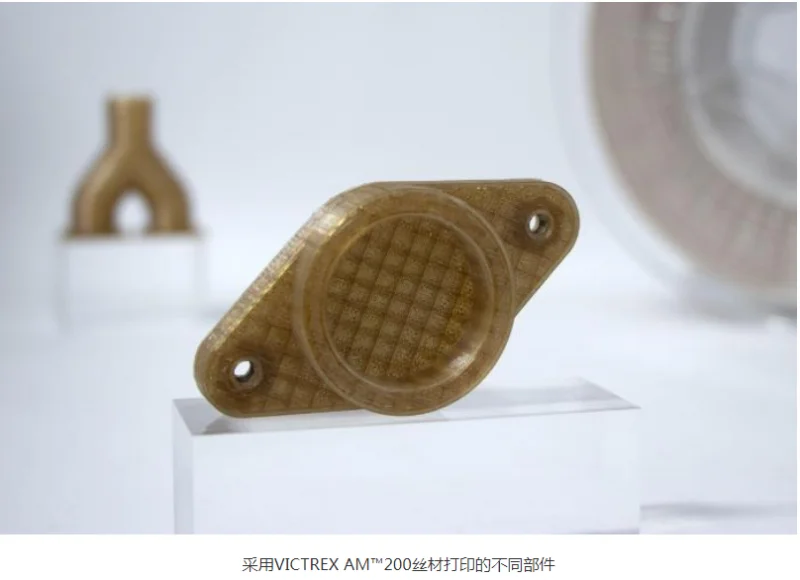

增材制造加工。长丝熔合打印部件，与大多数机器上的 PEEK 聚合物相比，可实现更高的打印部件强度和可打印性。适用于高温应用和化学腐蚀环境。低排气性，适合灭菌。不适用于医疗植入应用。产品真空包装，内含干燥剂，生产时干燥。建议在使用前干燥。
材料特性
机械的 面值 单元 测试方法
拉伸模量 ISO 527-1
XY 方向 : 23°C 1 2300 至 2900 兆帕
XY 方向 : 23°C 2 2900 至 3700 兆帕
YZ 方向 : 23°C 1 2200 至 2600 兆帕
YZ 方向 : 23°C 2 2100 至 2900 兆帕
ZX 方向 : 23°C 1 2100 至 2300 兆帕
ZX 方向 : 23°C 2 2600 至 2800 兆帕
拉伸应力 ISO 527-2
XY 取向 : 屈服, 23°C 1 45.0 至 57.0 兆帕
XY 取向 : 屈服, 23°C 2 58.0 至 70.0 兆帕
YZ 取向 : 屈服, 23°C 1 56.0 至 58.0 兆帕
YZ 取向 : 屈服, 23°C 2 65.0 至 73.0 兆帕
ZX 取向 : 屈服, 23°C 1 34.0 至 44.0 兆帕
ZX 取向 : 屈服, 23°C 2 36.0 至 50.0 兆帕
拉伸应变 ISO 527-2
XY 方向 : 断裂, 23°C 1 15 至 33 ％
XY 方向：断裂，23°C 2 14至16 ％
YZ 取向 : 断裂, 23°C 1 15 至 19 ％
YZ 取向 : 断裂, 23°C 2 13至19 ％
ZX 取向 : 断裂, 23°C 1 5.0 至 7.0 ％
ZX 取向 : 断裂, 23°C 2 4.0 至 6.0 ％
热的 面值 单元 测试方法
玻璃化转变温度 ISO 11357-2
发病 151 摄氏度
中点 154 摄氏度
熔点温度 303 摄氏度 ISO 11357-3
峰值结晶温度 249 摄氏度 ISO 11357-3
填充分析 面值 单元 测试方法
熔融粘度(400°C, 1000 sec^-1) 245 帕·秒 ISO 11443
威格斯 AM™ 200 纤维
高性能热塑性材料，聚芳醚酮 (PAEK)，半结晶，用于通过长丝熔合和其他熔融挤出 3D 打印工艺进行增材制造的长丝。颜色自然/米色。
增材制造加工。长丝熔合打印部件，与大多数机器上的 PEEK 聚合物相比，可实现更高的打印部件强度和可打印性。适用于高温应用和化学腐蚀环境。低排气性，适合灭菌。不适用于医疗植入应用。产品真空包装，内含干燥剂，生产时干燥。建议在使用前干燥。
材料特性
机械的 面值 单元 测试方法
拉伸模量 ISO 527-1
XY 方向 : 23°C 1 2300 至 2900 兆帕
XY 方向 : 23°C 2 2900 至 3700 兆帕
YZ 方向 : 23°C 1 2200 至 2600 兆帕
YZ 方向 : 23°C 2 2100 至 2900 兆帕
ZX 方向 : 23°C 1 2100 至 2300 兆帕
ZX 方向 : 23°C 2 2600 至 2800 兆帕
拉伸应力 ISO 527-2
XY 取向 : 屈服, 23°C 1 45.0 至 57.0 兆帕
XY 取向 : 屈服, 23°C 2 58.0 至 70.0 兆帕
YZ 取向 : 屈服, 23°C 1 56.0 至 58.0 兆帕
YZ 取向 : 屈服, 23°C 2 65.0 至 73.0 兆帕
ZX 取向 : 屈服, 23°C 1 34.0 至 44.0 兆帕
ZX 取向 : 屈服, 23°C 2 36.0 至 50.0 兆帕
拉伸应变 ISO 527-2
XY 方向 : 断裂, 23°C 1 15 至 33 ％
XY 方向：断裂，23°C 2 14至16 ％
YZ 取向 : 断裂, 23°C 1 15 至 19 ％
YZ 取向 : 断裂, 23°C 2 13至19 ％
ZX 取向 : 断裂, 23°C 1 5.0 至 7.0 ％
ZX 取向 : 断裂, 23°C 2 4.0 至 6.0 ％
热的 面值 单元 测试方法
玻璃化转变温度 ISO 11357-2
发病 151 摄氏度
中点 154 摄氏度
熔点温度 303 摄氏度 ISO 11357-3
峰值结晶温度 249 摄氏度 ISO 11357-3
填充分析 面值 单元 测试方法
熔融粘度(400°C, 1000 sec^-1) 245 帕·秒 ISO 11443
