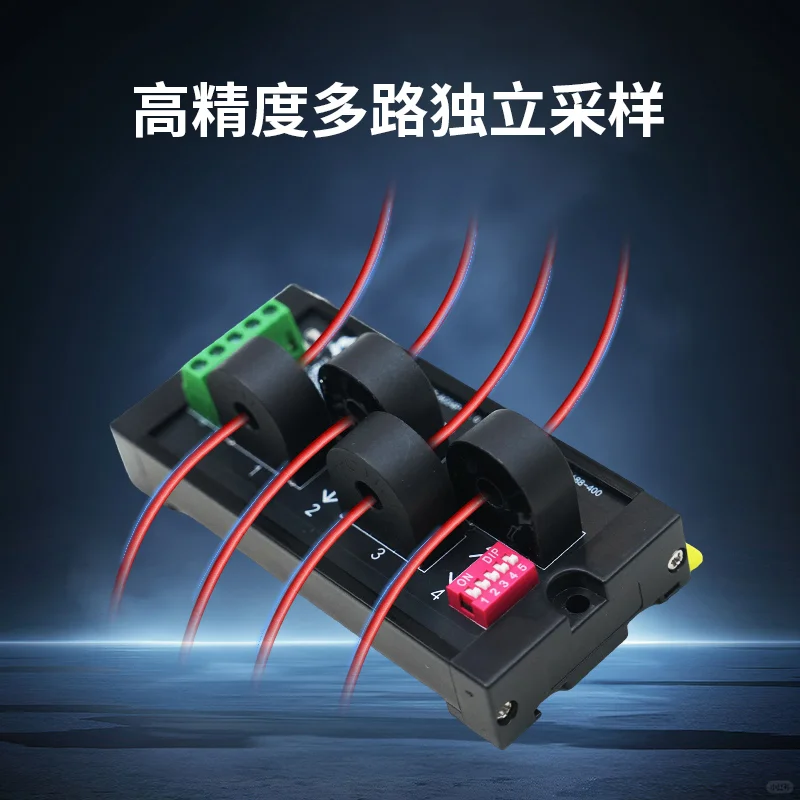

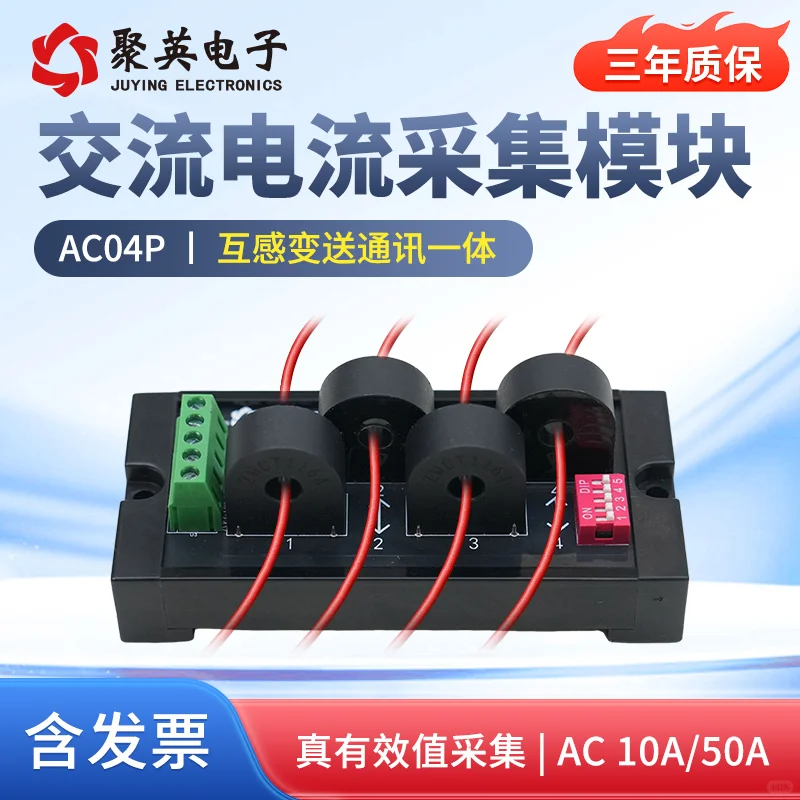

穿孔式四路交流电流采集模块是一种非接触式、多通道高精度电流监测设备，通过磁感应原理同步采集4路交流电流信号，输出标准数字量，用于电能计量、设备监控与能效分析。
四通道独立采样
- 模块集成4路完全独立的电流采集通道，每路均配备独立信号调理电路与ADC，高精度多路独立采样。
- 支持同时对多路交流电流信号进行无串扰、高隔离的同步测量，适用于三相四线制、多分支回路等复杂场景。
0.1%级超高测量精度
- 采用真有效值(True-RMS)算法与24位高分辨率ADC，在40/60Hz工频下实现全量程范围±0.1% 的测量精度。
- 温度漂移≤±10ppm/℃，长期运行稳定性优异，3000V隔离耐压，稳定运行，满足工业级精度需求。
非接触穿孔式设计
- 内置高线性度电流互感器(CT)，直接穿芯接入导线(无需切断电路)，安全便捷。
- 支持导线直径：Ø4mm~Ø16mm(兼容常见电力线缆)，隔离耐压>3000V AC。
设备兼容性
支持对接数显表、PLC、工控机、组态系统、无纸记录仪等设备现场系统，实现更多功能。
模块参数
数据接口：RS485;
额定电压：DC 24V(支持7-30V);
输入量程：0-10A、0-50A、0-100A;
输入频率范围：45Hz~65Hz;
采样频率：10Hz;
测量精度：0.1%;
互感器穿孔直径：6.5mm;
电源指示：1路红色LED指示(定时闪烁);
通信指示：1路绿色LED指示(通信时闪烁);
温度范围：工业级，-40°C~85°℃;
相对湿度：10 %～ 90 % RH(不结露);
互感器隔离耐压：4500V/50Hz/1min;
电磁兼容性：符合GB/T 182681(IEC 6132-1);
尺寸：112.7*54.2*19.5mm;
重量：91g;

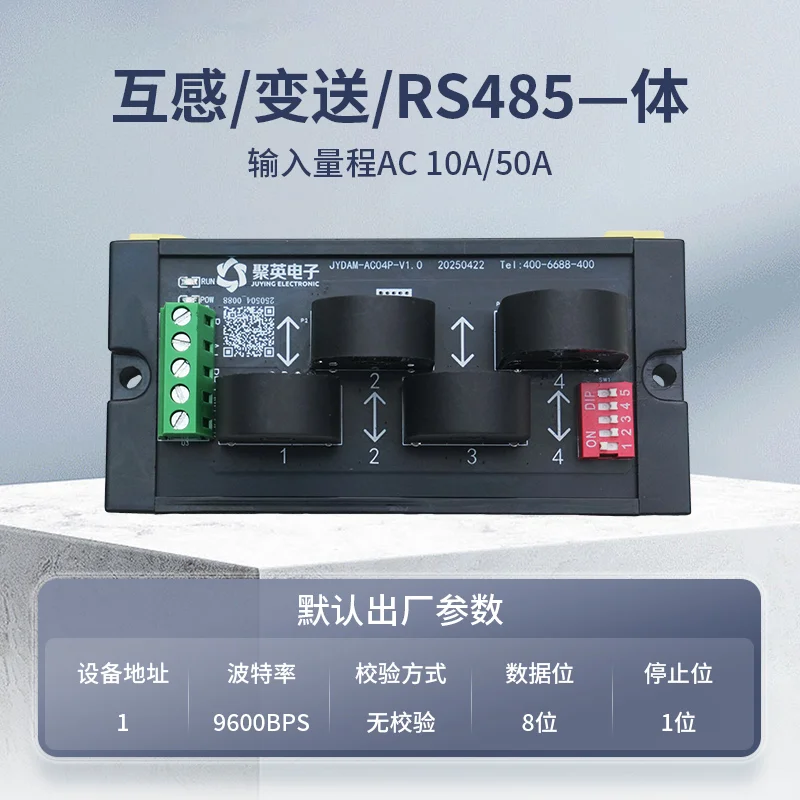

默认通讯格式：9600,n,8,1;
通信距离：1200m (TYP);
波特率：1200,2400,4800,9600,19200,38400,43000,57600,76800,115200，默认9600;
软件支持：配套配置软件、控制软件;支持各家组态软件;支持Labviewd等;
