钢结构楼梯结构设计图的简要说明
**设计要点**
1. **材料选择**：主梁采用Q355B型钢（如H型钢），踏步板为5mm厚防滑花纹钢板，侧边设10mm厚钢制踢脚板。
2. **结构形式**：悬挑式或梁式结构，跨度＞3m时需增设中间支撑柱。梯梁与楼层梁通过高强螺栓连接，节点处加焊加强肋板。
3. **参数标准**：踏步高度≤180mm，宽度≥260mm，倾斜角30°-35°；扶手高度≥1050mm，立杆间距≤1100mm。
4. **安全措施**：焊接缝需符合GB50661标准，整体挠度≤L/250，踏步板荷载≥3.5kN/m²，防锈采用热浸镀锌处理。
**图纸标注**

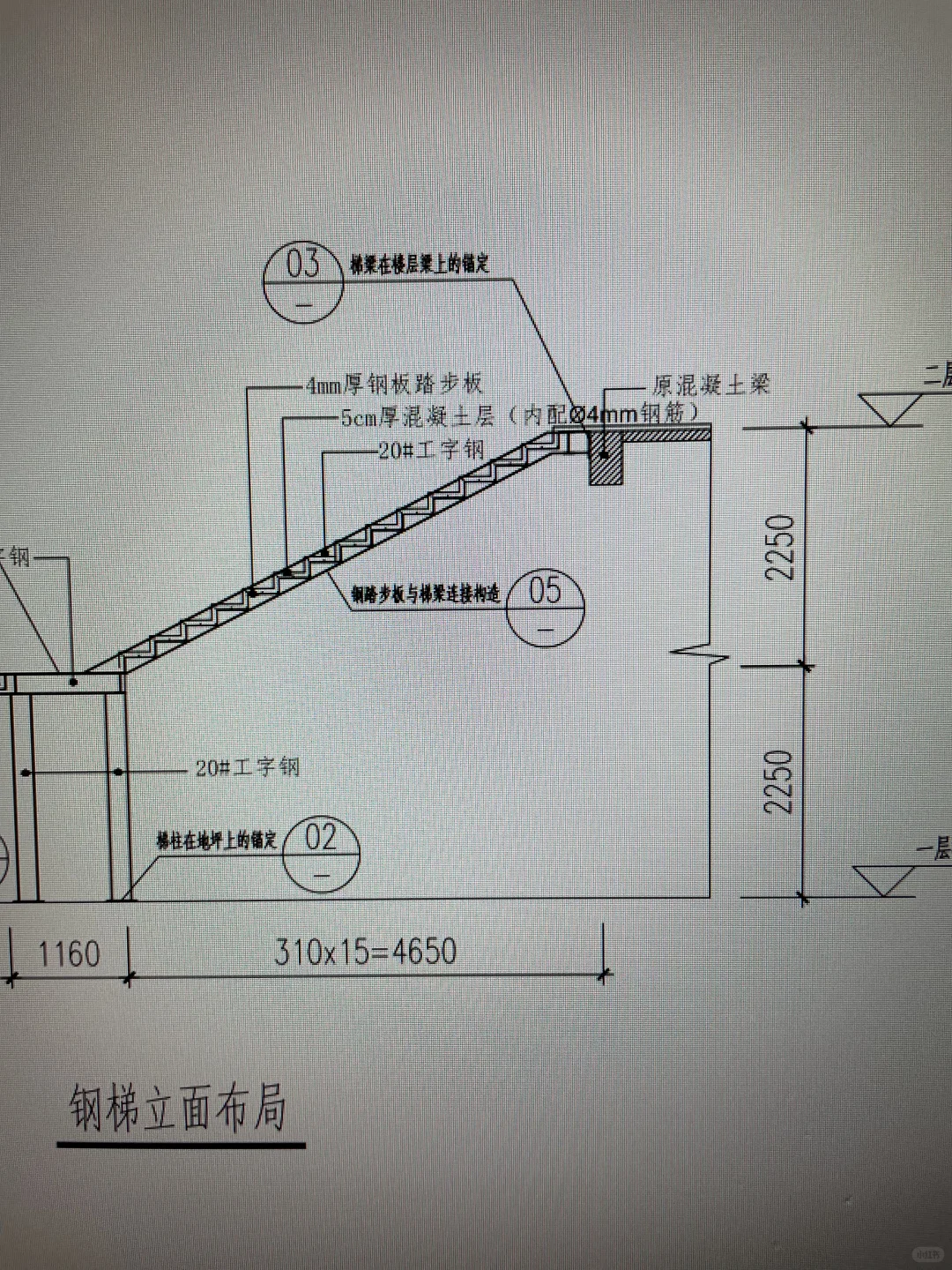

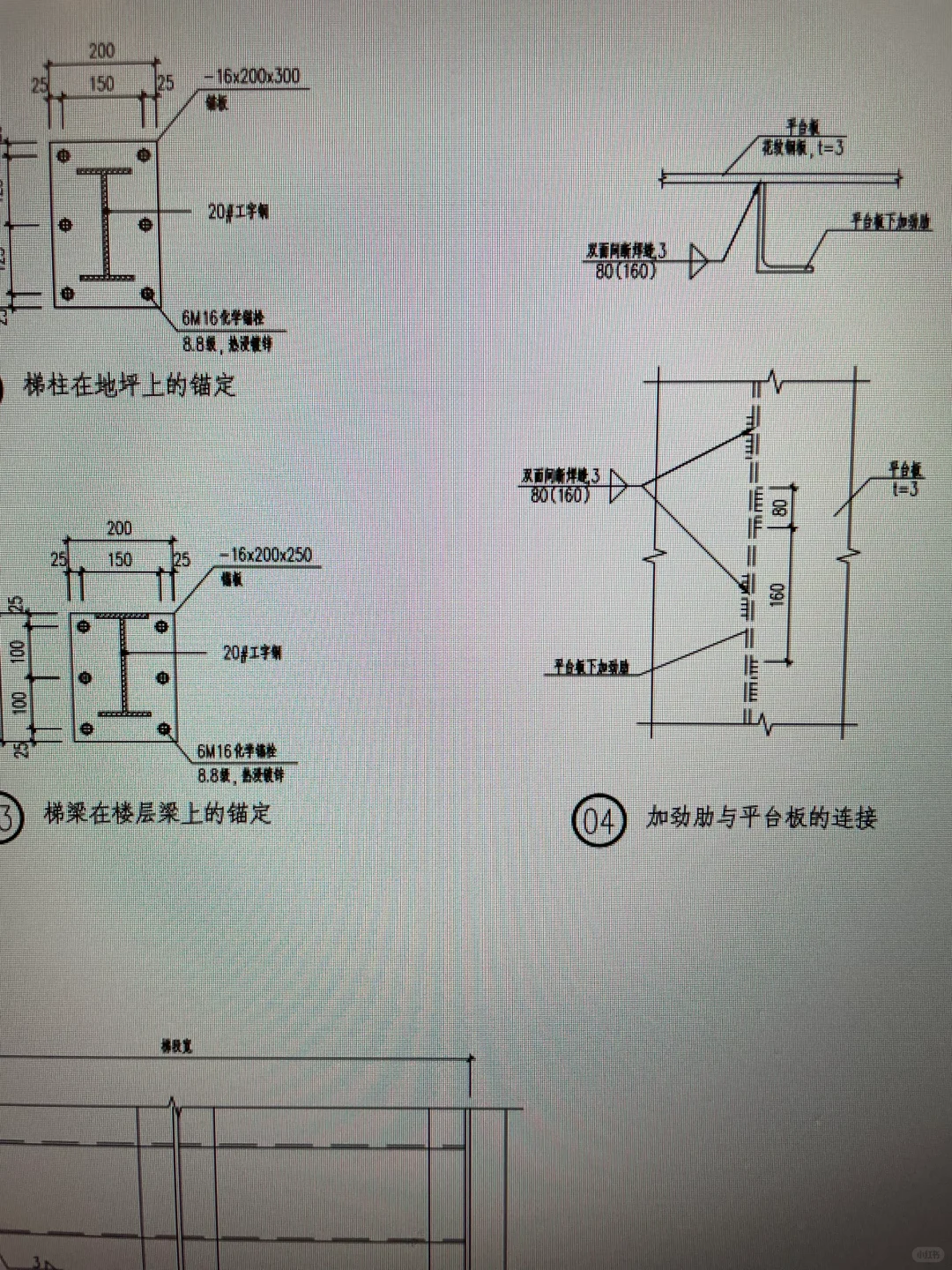

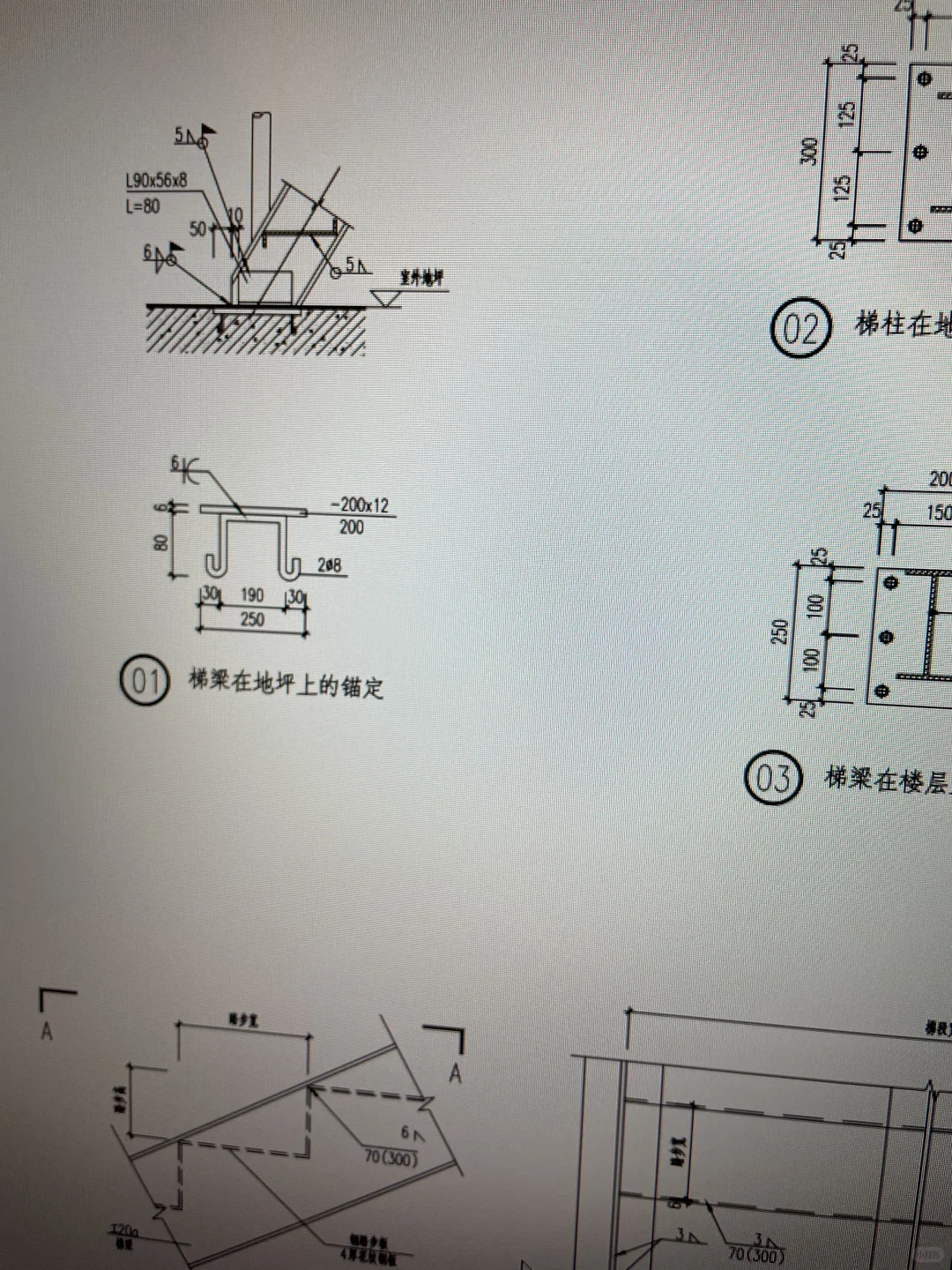

- 平面/立面图标注定位尺寸、标高及节点详图

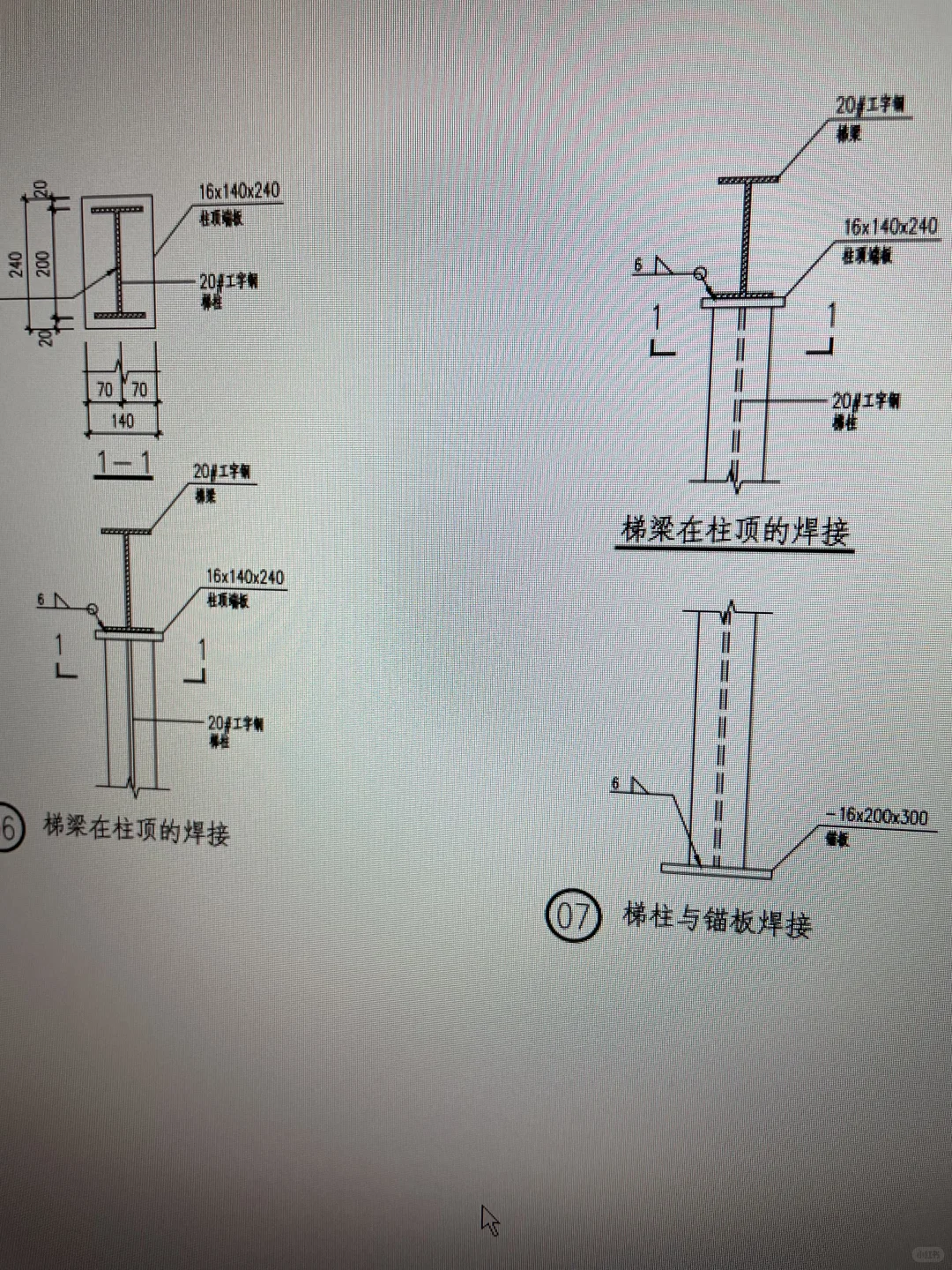

- 需包含焊缝符号、螺栓规格及防腐要求说明
实际设计需结合建筑荷载规范GB50009及钢结构设计标准GB50017进行验算）
