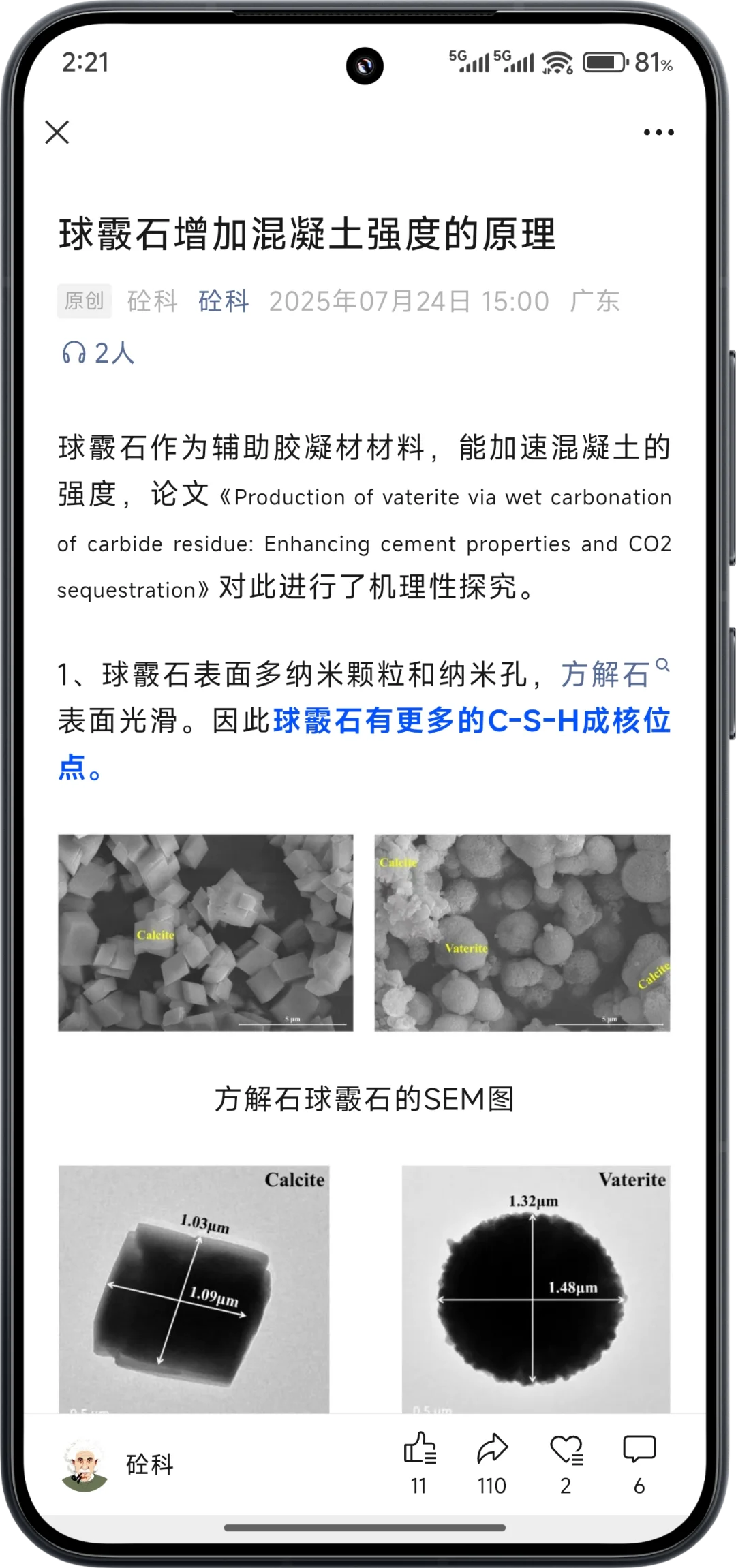

球霰石作为辅助胶凝材材料，能加速混凝土的强度，论文《Production of vaterite via wet carbonation of carbide residue: Enhancing cement properties and CO2 sequestration》对此进行了机理性探究。

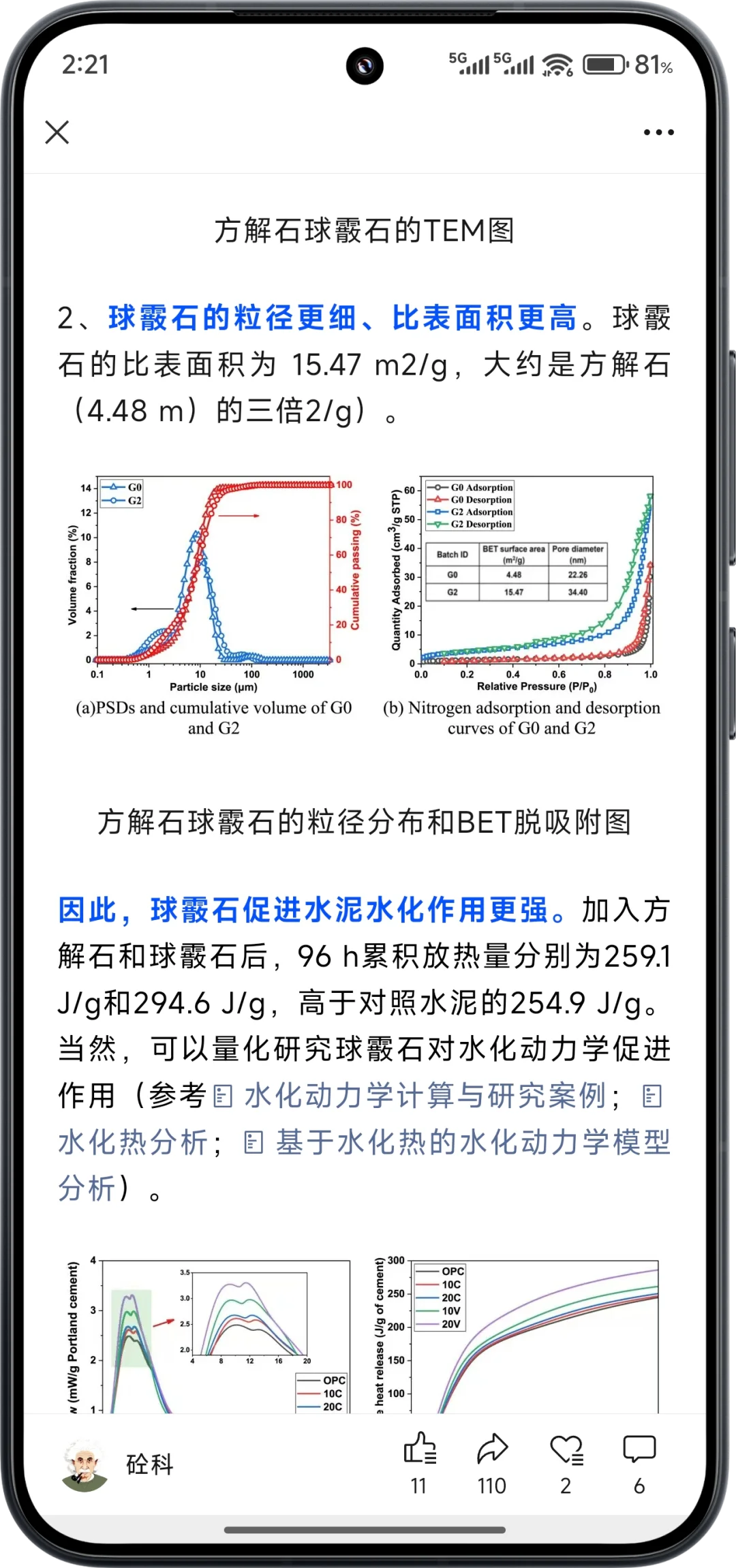

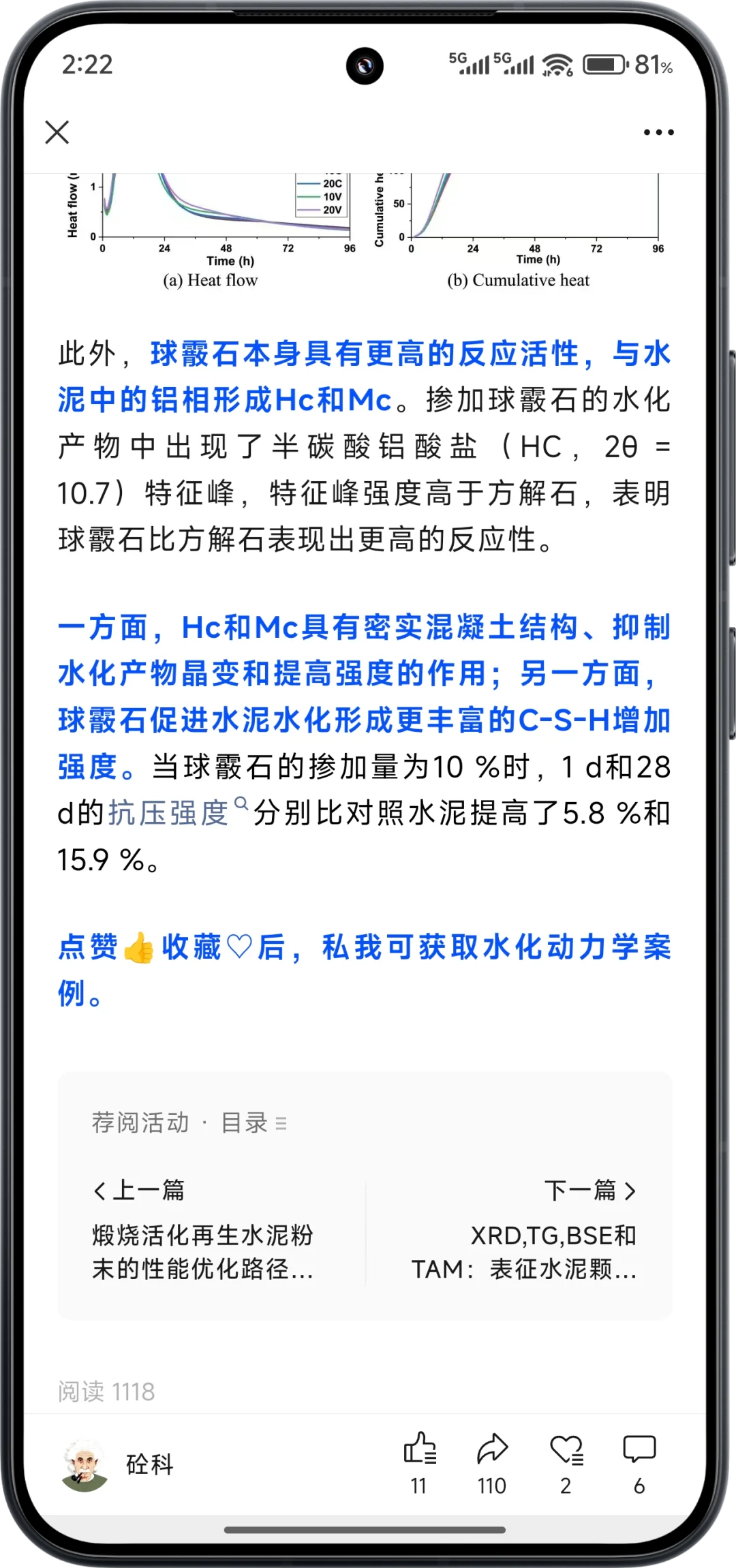

1、球霰石表面多纳米颗粒和纳米孔，方解石表面光滑。因此球霰石有更多的C-S-H成核位点。方解石球霰石的SEM图方解石球霰石的TEM图2、球霰石的粒径更细、比表面积更高。球霰石的比表面积为 15.47 m2/g，大约是方解石（4.48 m）的三倍2/g）。方解石球霰石的粒径分布和BET脱吸附图因此，球霰石促进水泥水化作用更强。加入方解石和球霰石后，96 h累积放热量分别为259.1 J/g和294.6 J/g，高于对照水泥的254.9 J/g。当然，可以量化研究球霰石对水化动力学促进作用（参考水化动力学计算与研究案例；水化热分析；基于水化热的水化动力学模型分析）。此外，球霰石本身具有更高的反应活性，与水泥中的铝相形成Hc和Mc。掺加球霰石的水化产物中出现了半碳酸铝酸盐（HC，2θ = 10.7）特征峰，特征峰强度高于方解石，表明球霰石比方解石表现出更高的反应性。一方面，Hc和Mc具有密实混凝土结构、抑制水化产物晶变和提高强度的作用；另一方面，球霰石促进水泥水化形成更丰富的C-S-H增加强度。当球霰石的掺加量为10 %时，1 d和28 d的抗压强度分别比对照水泥提高了5.8 %和15.9 %。#水泥 #碳化
1、球霰石表面多纳米颗粒和纳米孔，方解石表面光滑。因此球霰石有更多的C-S-H成核位点。方解石球霰石的SEM图方解石球霰石的TEM图2、球霰石的粒径更细、比表面积更高。球霰石的比表面积为 15.47 m2/g，大约是方解石（4.48 m）的三倍2/g）。方解石球霰石的粒径分布和BET脱吸附图因此，球霰石促进水泥水化作用更强。加入方解石和球霰石后，96 h累积放热量分别为259.1 J/g和294.6 J/g，高于对照水泥的254.9 J/g。当然，可以量化研究球霰石对水化动力学促进作用（参考水化动力学计算与研究案例；水化热分析；基于水化热的水化动力学模型分析）。此外，球霰石本身具有更高的反应活性，与水泥中的铝相形成Hc和Mc。掺加球霰石的水化产物中出现了半碳酸铝酸盐（HC，2θ = 10.7）特征峰，特征峰强度高于方解石，表明球霰石比方解石表现出更高的反应性。一方面，Hc和Mc具有密实混凝土结构、抑制水化产物晶变和提高强度的作用；另一方面，球霰石促进水泥水化形成更丰富的C-S-H增加强度。当球霰石的掺加量为10 %时，1 d和28 d的抗压强度分别比对照水泥提高了5.8 %和15.9 %。#水泥 #碳化
