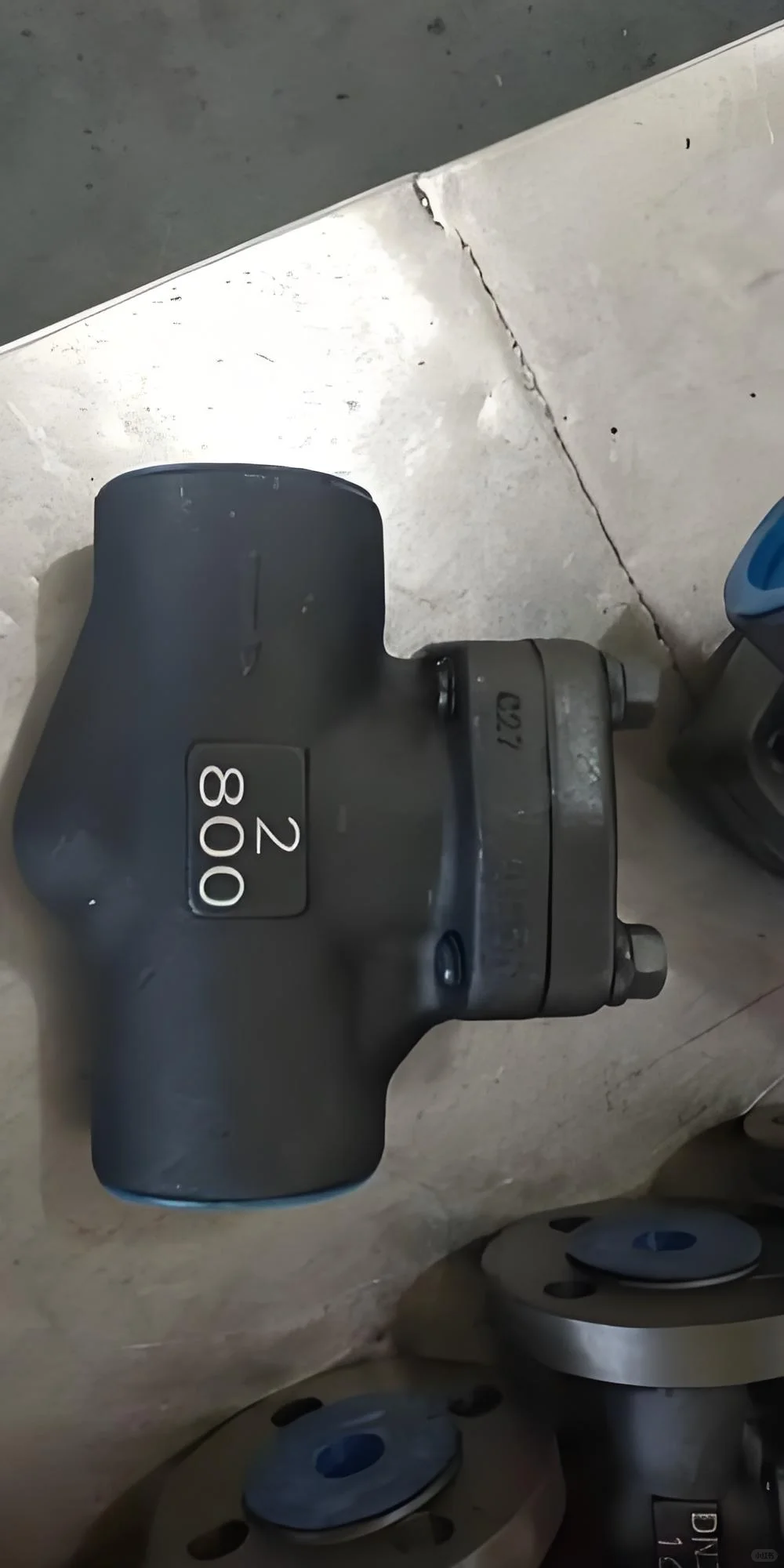

H14W 锻钢止回阀：型号解析、结构特点与应用指南
一、型号编码规则与核心含义
H14W 是止回阀的标准型号表示，其编码规则遵循国内阀门型号编制方法（GB/T 12220）：
H：阀门类型代号，代表止回阀（Check Valve）。
1：连接形式代号，代表内螺纹连接（适用于小口径管道）。
4：结构形式代号，代表升降式双瓣止回阀（阀瓣沿阀座轴线升降，双瓣设计可减少启闭冲击）。
W：密封面材料代号，代表密封面由阀体直接加工（无需额外堆焊合金，适用于不锈钢等耐腐蚀材质）。
二、结构特点与工作原理
1. 典型结构组成
阀体 / 阀盖：采用锻钢材质（如 304、316、A105 等），锻造工艺提升强度，抗高压冲击。
双瓣式阀瓣：两个阀瓣对称布置，通过阀杆导向沿轴向升降，启闭时受力均匀，减少水锤效应。
内螺纹连接：DN15~DN50（1/2\"~2\"）的小口径设计，安装便捷，适用于螺纹管道系统。
W 型密封面：阀体与阀瓣密封面直接加工成型（如不锈钢镜面抛光），依赖材料本身耐腐蚀性实现密封。
2. 工作原理
介质正向流动时，压力推动双瓣同步开启，流通面积大；介质逆流时，阀瓣在重力和介质压力作用下快速关闭，双瓣结构可降低单瓣受力，提升密封可靠性。
三、锻钢材质与密封特性
1. 常用锻钢牌号及应用场景
材质类型典型牌号密封面特性适用介质
不锈钢
304（H14W-304）
耐弱腐蚀，密封面光洁度≤Ra0.8
水、气体、弱酸液（如食品饮料、制药）。
316（H14W-316）
耐强腐蚀，抗氯离子侵蚀
海水、化工酸液（如盐酸、硫酸）。
碳钢
A105（H14W-A105）
密封面需额外硬化处理（非 W 型）
蒸汽、油品等中性介质（温度≤425℃）。
2. W 型密封面的优缺点
优点：
密封面与阀体同质，避免异种材料电化学腐蚀（如不锈钢材质）。
结构简单，无需堆焊合金，成本较低，适用于洁净介质。
缺点：
耐磨损性较差，不适用于含颗粒或高流速冲刷的介质。
密封比压依赖阀瓣重量和介质压力，高压差下可能出现微量泄漏。
四、应用场景与选型要点
1. 典型应用领域
化工管道：小口径腐蚀性介质（如稀酸、碱液）的防倒流，选用 316 材质 H14W。
食品医药：洁净流体（如纯化水、药液）输送，304 不锈钢符合卫生标准。
仪表管路：压力表、流量计前的止回保护，内螺纹连接适配仪表接口。
