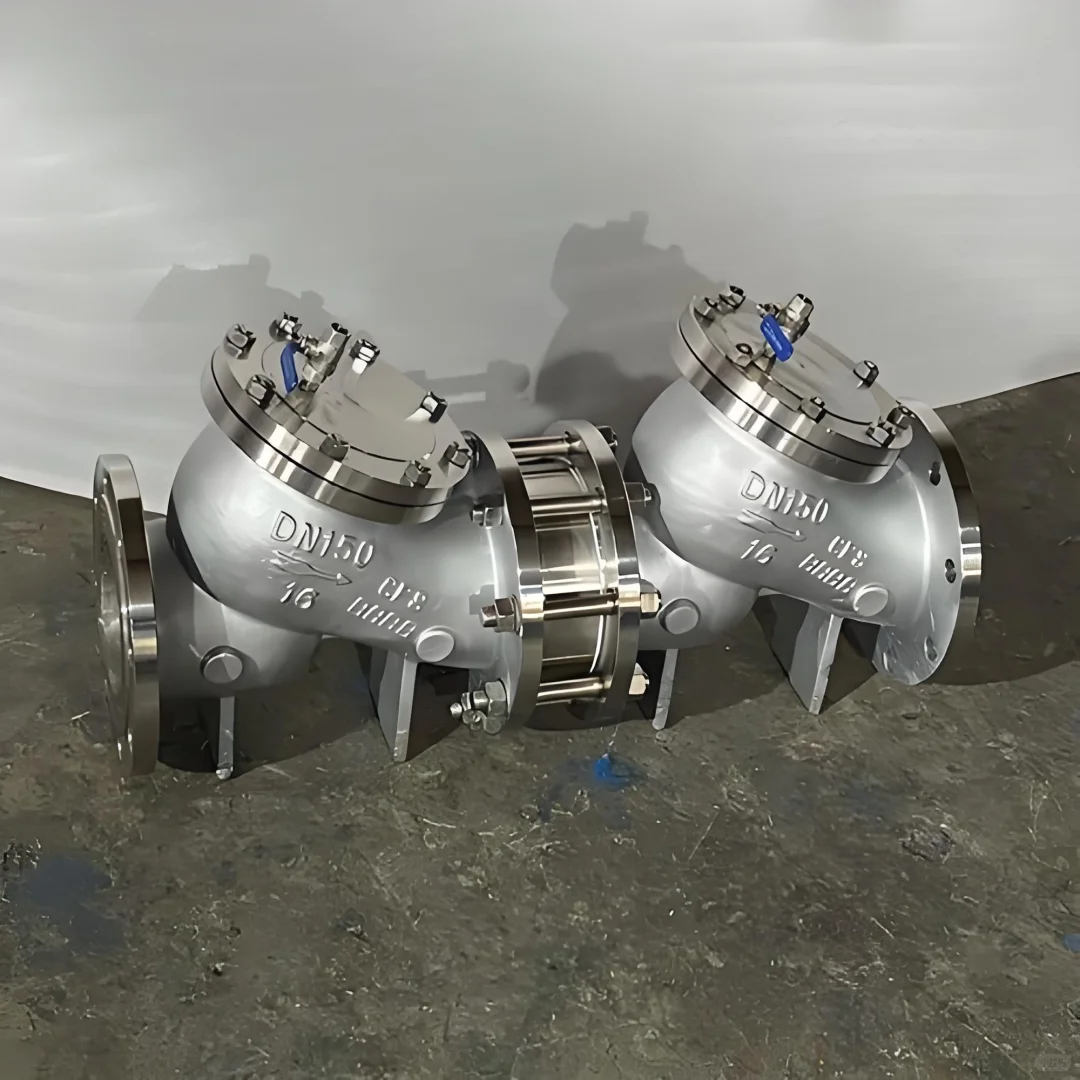

防污隔断阀（又称倒流防止器）是一种通过双止回阀+排水器组合结构防止介质倒流污染的安全装置，主要用于饮用水系统、消防管网等场景，确保水质卫生安全。以下是其核心要点解析：
⚙️ 一、结构组成
双止回阀系统
第一级止回阀：靠近进水端，初步阻断回流。
第二级止回阀：位于出水端，形成双重密封屏障。
串联设计：任意一级密封失效时，另一级仍可阻止倒流。
排水器（安全型核心）
位置：安装于两级止回阀之间。
高压软管：连通第一级止回阀进口与排水器上腔，通过压差（≥0.035 MPa）控制排水器启闭。
功能：当双止回阀密封同时失效时，自动排水泄压并形成空气隔断，彻底阻断污染。
阀体与材质
阀体：铸铁、铸钢、不锈钢（304/316L），耐腐蚀。
密封件：橡胶（丁腈/氟橡胶）、PTFE，适应0-80℃水温。
? 二、工作原理
✅ 正常供水
水流正向流动时，第一级止回阀出口压力通过高压软管传递至排水器上腔，与下腔压差（ΔP≥0.035 MPa）推动隔膜下移，关闭排水器，维持水流畅通。
❌ 密封失效防护
二级止回阀渗漏：
出口压力＞进口压力时，渗漏水进入中间腔，压差减小（ΔP＜0.022 MPa），排水器开启泄压，阻断倒流。
双级密封同时破坏：
排水器快速泄压，形成空气隔断，防止污染水逆流至进水端。
⚠️ 低压或停水防护
进口压力骤降时，排水器弹簧推动阀芯开启，排水进气，破坏虹吸效应，避免负压倒吸污染。
? 三、应用场景与安装规范
核心应用领域
市政供水：生活饮用水与非饮用水管道交叉处，防止污水回流。
消防系统：消防水箱进水管，阻断消防水倒灌至市政管网。
食品制药：灭菌水系统、灌装线，满足卫生标准（如GMP）。
安装强制要
项目 规范
安装方位 水平放置（阀体箭头与水流方向一致）
排水器配置 出口接排水管网，防止积水
支撑要求 DN≥80 需独立支架67
前置设备 需装过滤器，防止杂质卡阻阀瓣
⚠️ 四、选型与维护要点
类型 适用场景 缺陷防护能力
普通型 低风险场景（如空调水系统） 双密封失效即失效
安全型 高风险区域（饮用水、消防管网） 双密封失效仍可阻断污染
