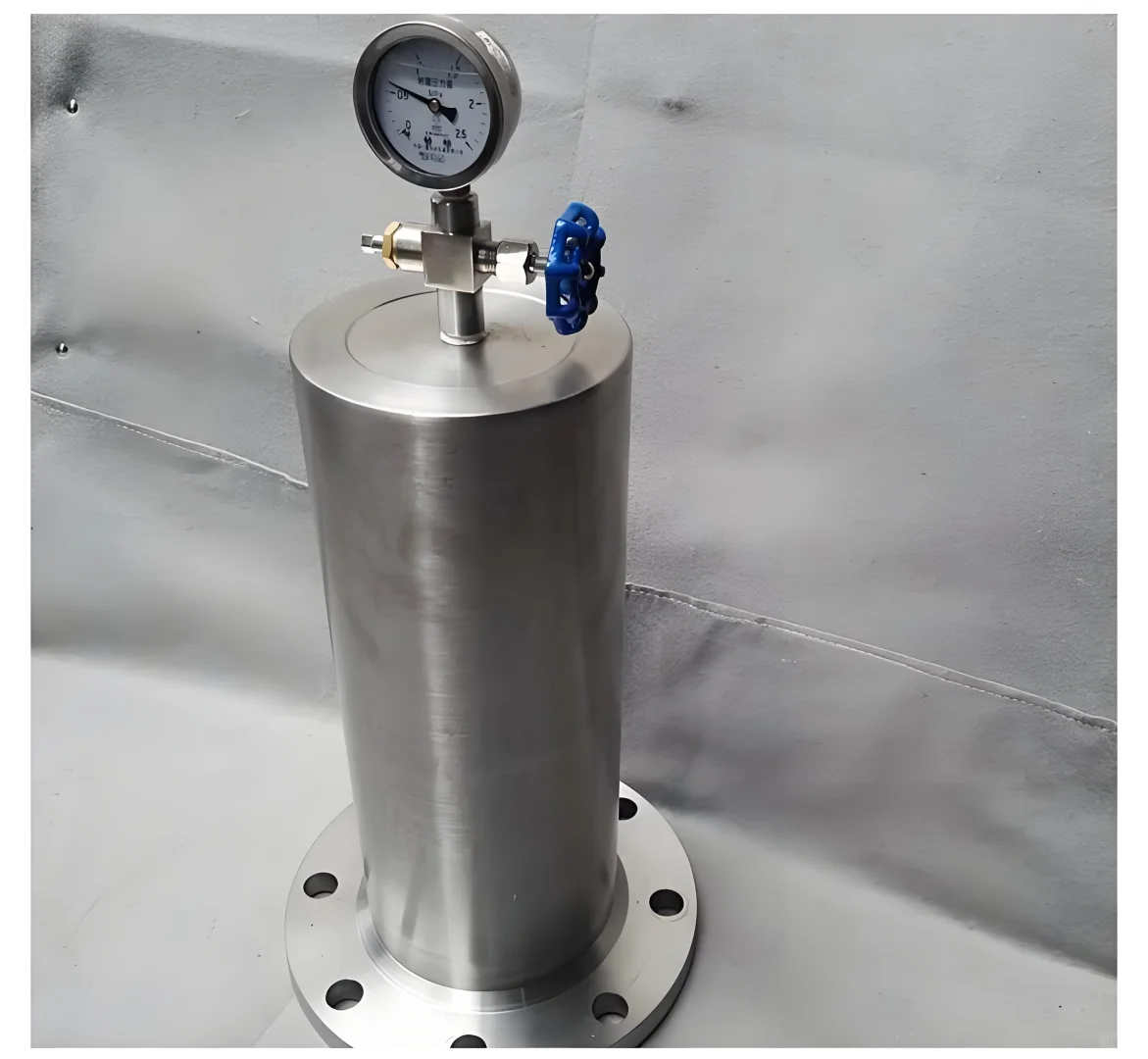

活塞式水锤吸纳器
活塞式水锤吸纳器是一种通过气垫消能原理消除管道水锤冲击的工业设备，其核心结构、工作原理及应用规范如下：
⚙️ 一、核心结构与材料
部件 材质与设计 功能
阀体/阀盖 不锈钢/铸铜（耐腐蚀） 构建密闭容气腔，承受高压（PN16-25MPa）
活塞组件 不锈钢活塞 + GST导向环 + 双丁腈橡胶密封圈 通过动态运动缓冲水击波能量
缓冲气压腔 预充压缩气体（压力为管道压力的50%-70%）910 气体压缩吸收冲击能，活塞回位释放能量
润滑系统 硅润滑油（免维护设计）16 减少活塞摩擦，延长密封圈寿命
? 二、工作原理
水锤发生时
管道内高压冲击波推动活塞向容气腔运动，压缩腔内气体；
气体吸收能量，活塞行程与水击强度动态平衡，避免压力峰值破坏管路。
冲击消退后
气压推动活塞复位，释放储存能量，恢复管道稳态压力。
响应特性：微压差（≥0.001MPa）触发动作，响应时间≤0.05秒。
?️ 三、关键应用领域
消防给水系统（强制性安装场景）
消防水泵供水高度＞24m时，必须安装于出水管闸阀后；
消火栓/喷淋系统中防止停泵水锤压力超管道试验值。
工业供水系统
高层建筑、电站、工矿企业给排水管道，保护水泵及阀门；
适配介质：清水、污水（0-80℃）。
特殊防护场景
化工管道防强酸腐蚀（PTFE衬里设计）；
食品灌装线防液体回流污染。
? 四、技术参数与选型
参数 典型值 规范依据
公称通径（DN） 15-300mm 法兰/螺纹连接29
工作压力 PN1.6-2.5MPa（高压达4.0MPa）12 GB/T 12230-19999
适用温度 0-80℃（高温型≤95℃） API 598密封测试
预充气压 管道压力的50%-70% CECS 425:2016
⚠️ 五、安装规范要点
方位要求
活塞式：必须水平安装于水泵出水口拐点处（立装无效）；
胶胆式：可水平/立式安装于止回阀后。
组合配置
与消声止回阀联用，形成双重防护；
消防系统需配套泄压阀，水锤后压力≤1.4倍设计值。
