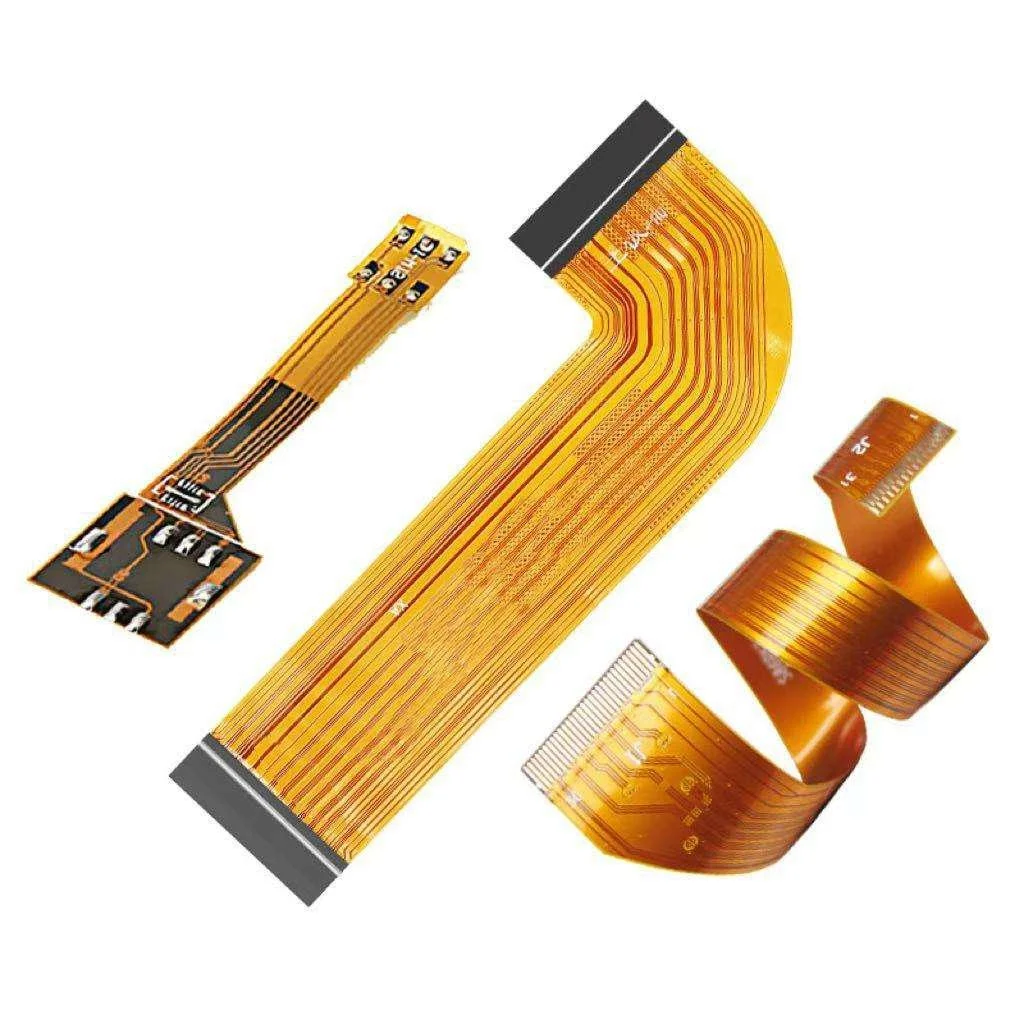

FPC用的基材是柔性的（比如PI膜，像塑料薄膜一样能弯），不像普通PCB的基材是硬的（FR-4板），所以机器得适应软基材的特点，比如裁切时不能把膜切皱，钻孔时不能把膜戳破。这就像剪普通纸用剪刀就行，剪保鲜膜得用专用切膜器，道理一样。
做FPC的5种核心机器：
1. 基材裁切机。 作用：把成卷的柔性基材（比如PI膜、覆盖膜）裁成生产需要的大小，比如裁成30cm×40cm的片状，方便后续加工。
为啥不能用普通机器：普通PCB的裁切机是切硬板材的，力度大，切软基材会把膜压变形；FPC裁切机有软压脚，压着基材时不会留印子，还能自动送料，一卷基材放上去，能连续裁几百片。
2. 柔性压膜机。 作用：在裁切好的基材表面，贴一层薄薄的干膜（类似手机贴膜），这层膜能保护基材，还能在后续步骤里画出线路图案。
普通PCB压膜机压的是硬基材，压力大；FPC压膜机压力得调小（不然会把软基材压坏），还得有防皱滚轮，确保膜贴上去平整，没褶皱，要是膜有皱，后续画线路会歪。
3. 激光钻孔机。作用：在贴好膜的基材上钻小孔（直径0.1-0.2mm，比芝麻还小），这些孔是后续连接不同层线路的通道，比如让表面线路连到中间的铜层。
为啥必须用激光的：FPC基材软，用普通机械钻孔机（钻硬PCB的）会把基材顶变形，孔还容易钻歪；激光钻孔机钻一个孔只要0.1秒，还能在弯曲的基材上钻，特别适合FPC。
4. 柔性蚀刻机。作用：把贴好膜、钻好孔的基材放进蚀刻液里，洗掉没被膜覆盖的铜层，剩下的铜层就是FPC的线路（比如连接元器件的导线）。
普通PCB蚀刻机是让硬板材泡在蚀刻液里；FPC蚀刻机得用喷淋式，把蚀刻液喷在基材表面，还得控制压力（太大会冲坏软基材），确保线路刻得均匀，不会有的地方没刻掉、有的地方刻断。
5. 覆盖膜贴合机。作用：在刻好线路的基材表面，贴一层覆盖膜（也是柔性的），保护线路不被氧化、不被磨损，还能防止线路短路。
#线路板 #柔性线路板 #深圳线路板制造 #电路板 #多层板
