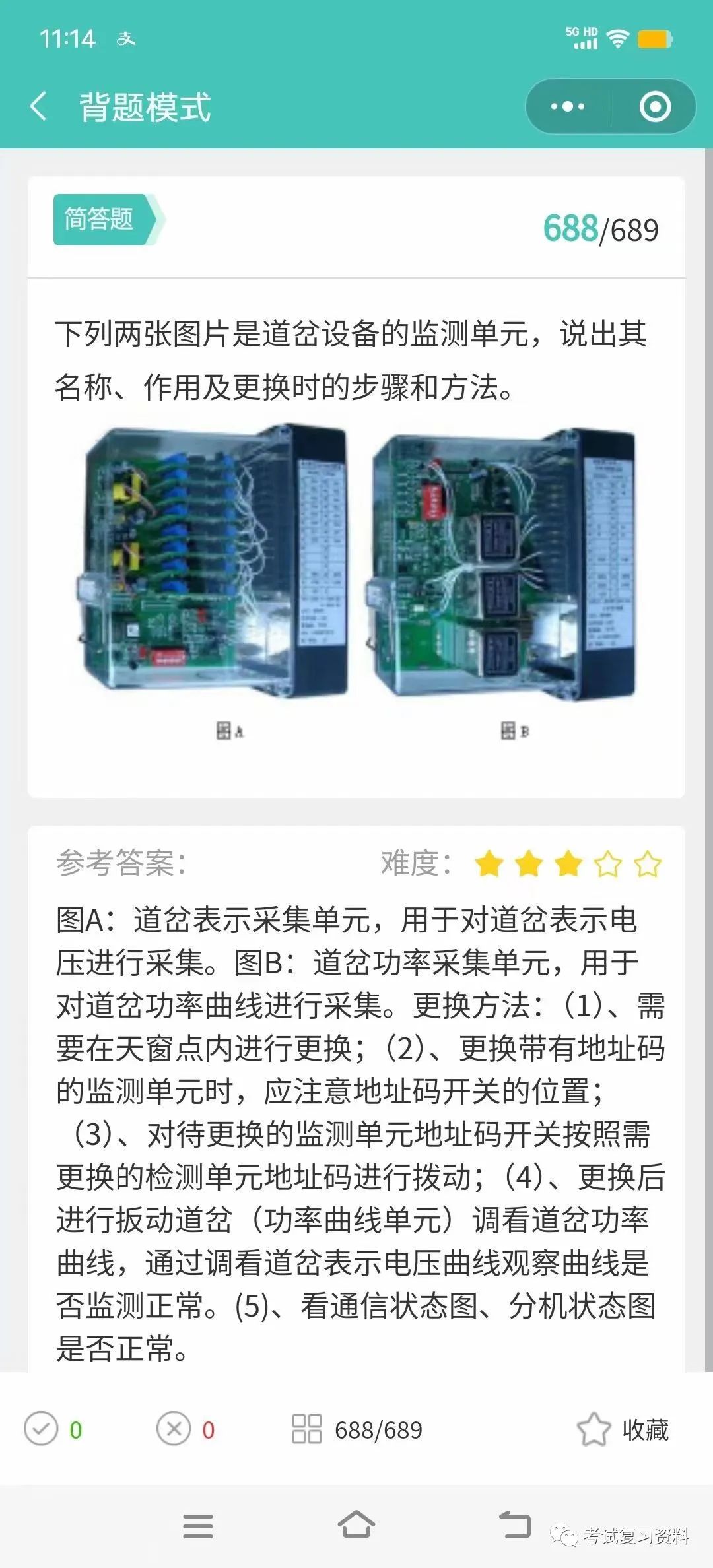

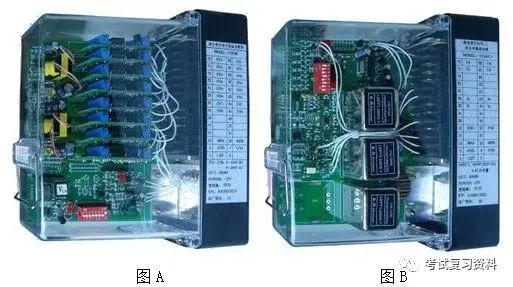

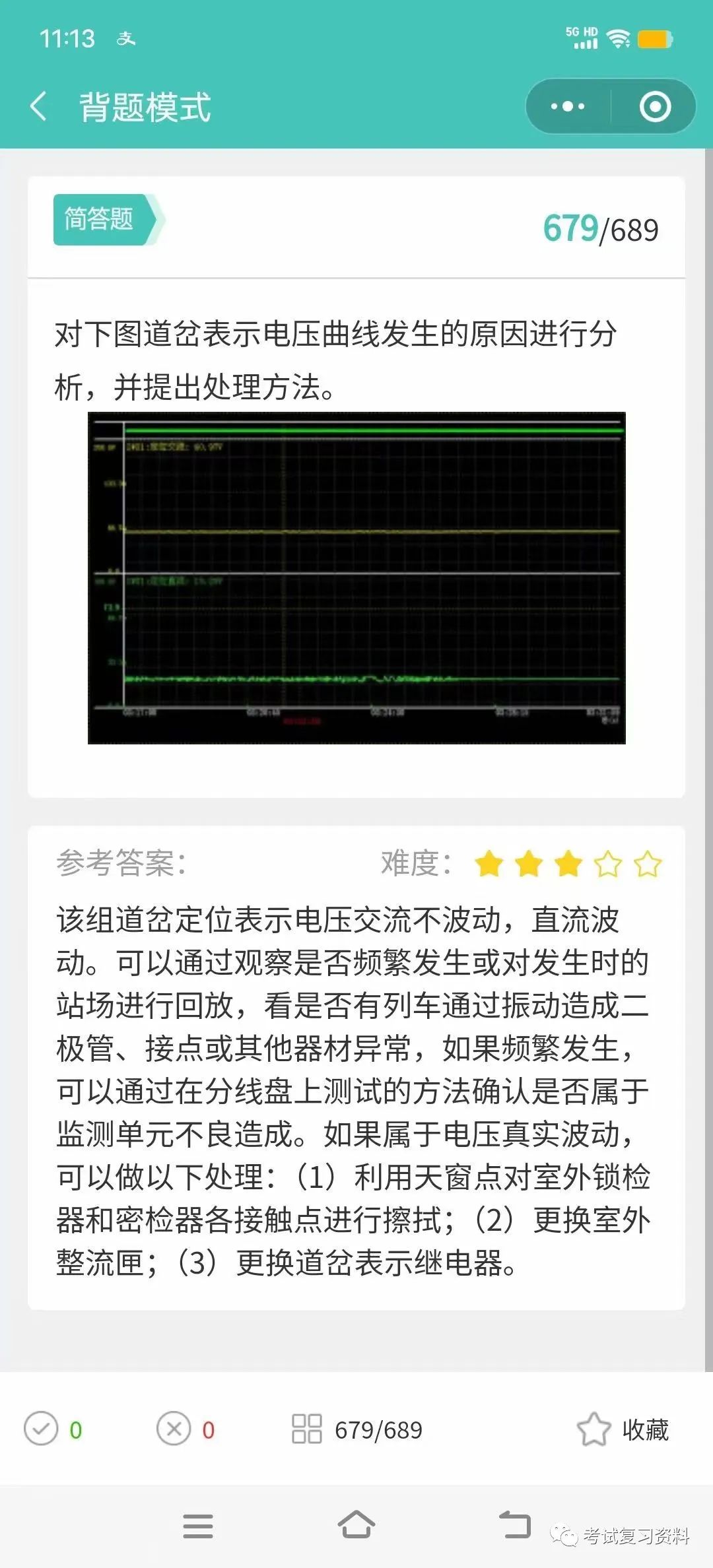

图A：道岔表示采集单元，用于对道岔表示电压进行采集。图B：道岔功率采集单元，用于对道岔功率曲线进行采集。更换方法：（1）、需要在天窗点内进行更换；（2）、更换带有地址码的监测单元时，应注意地址码开关的位置；（3）、对待更换的监测单元地址码开关按照需更换的检测单元地址码进行拨动；（4）、更换后进行扳动道岔（功率曲线单元）调看道岔功率曲线，通过调看道岔表示电压曲线观察曲线是否监测正常。(5)、看通信状态图、分机状态图是否正常。

测量允许灯光电压，一定要在开放允许灯光时。在分线盘上分别测试1U、2U条件线与LUH条件线，如果测试2U与LUH间有220V，说明室内2U支路无问题；没有220V，说明2U支路室内故障；如果2U支路无问题，再测试1U与LUH间是否有220V，如果有，说明室外故障，如果没有或很小说明是室内故障。

(1)关闭维修机电源

(2)关闭A、B各计算机电源

(3)关闭A、B电源箱5V、12V、32V电源开关

(4)关闭各联锁机柜AC220V空气开关

(5)关闭操作表示切换单元24V电源开关

(6)关闭运转室设备电源

(7)关闭A、B UPS电源

(1)开启A、B UPS电源；

(2)开启各联锁机柜AC220V空气开关；

(3)顺序打开A、B电源箱5V、12V、32V电源开关；

(4)打开运转室设备电源；

(5)打开A、B各计算机的电源；

(6)打开维修机电源；

(7)打开操作表示切换单元24V电源开关。

轨道电源停电故障时，受其供电的GJ和DGJ及并联于各束供电干线的中间继电器ZJJ同时失磁落下，ZJJ落下切断轨道停电继电器GDJ电路使其落下，GDJ落下使GDJF落下，同时切断条件电源KZ-GDJ，条件电源中断使各区段的进路继电器1LJ、2LJ失去动作电源，不再具有解锁动作的可能。在停电故障又恢复供电时，GJ、DGJ及ZJJ先励磁吸起，继而GDJ励磁吸起，GDJF缓吸吸起。所以经由GDJ和GDJF前接点接通的条件电源KZ-GDJ要比GJ、DGJ及ZJJ的吸起时间滞后，保证轨道继电器全部吸起后条件电源KZ-GDJ才会接通，才会使各区段的1LJ、2LJ有解锁动作的可能，从而保证已锁闭好的进路不致因恢复供电而错误解锁。另外，当轨道电路发生瞬间停电时，DGJ落下又吸起，而FDGJ吸起又落下。因FDGJ的缓放时间不一样，遇到条件电源KZ-GDJ断开又接通仍有可能导致进路错误解锁。为此，FDGJ电路采用KZ-GDJ作为励磁电源，保证轨道停电恢复后，在所有的DGJ吸起并切断所有的FDGJ励磁电路后，才接通它的条件电源KZ-GDJ，保证在轨道恢复供电之前，FDGJ无励磁吸起的可能，从而杜绝进路错误解锁。

(1)在电化区段逐段平衡两钢轨的牵引电流回流；

(2)实现上下行线路间的等电位连接；

(3)改善电气绝缘节的Q值，保证工作稳定性。

(1)产生18种低频信号8种载频的高精度、高稳定的移频信号；

(2)产生足够功率的输出信号；

(3)调整轨道电路；

(4)对移频信号特征的自检测，故障时给出报警及N＋1冗余运用的转换条件。

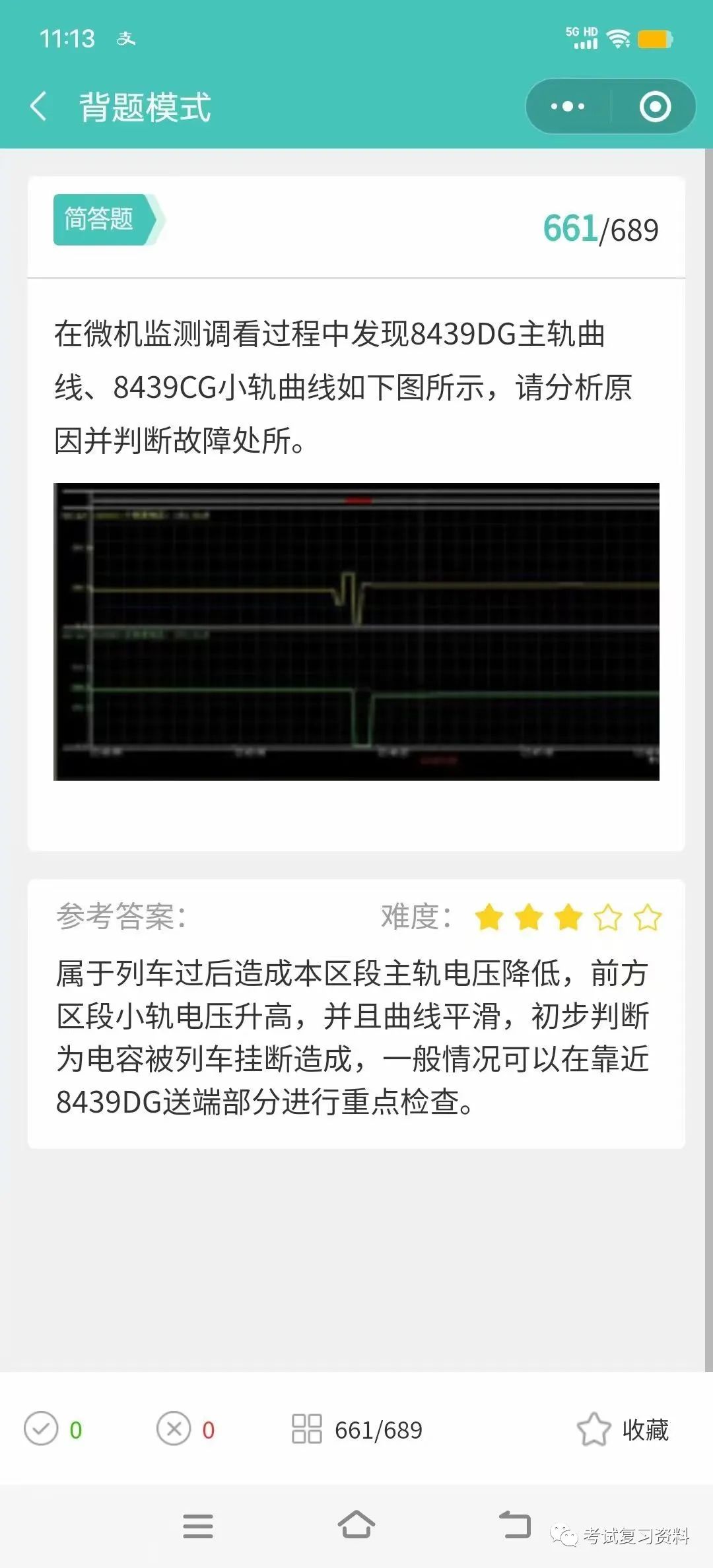

(1)用于对主轨道电路移频信号的解调，并配合与送电端相连接调谐区段小轨道电路的检查条件动作轨道继电器；

(2)实现对与受电端相连接调谐区段小轨道电路移频信号的解调，给出短小轨道电路的执行条件，送至相邻轨道电路接收器；

(3)检查轨道电路完好，减少分路死区长度，还用接收门限控制实现对BA断线的检查。

(1)用做对主轨道电路的接收端输入电平调整；

(2)对于小轨道的调整含正反方向；

(3)给出有关发送接收用电源电压，发送功出电压，轨道输入输出GJ，XGJ测试条件；

(4)给出发送接收故障报警和轨道占用指示灯等；

(5)在N＋1冗余运用中实现接收机故障转换时主轨道继电器和小轨道继电器的落下延时。

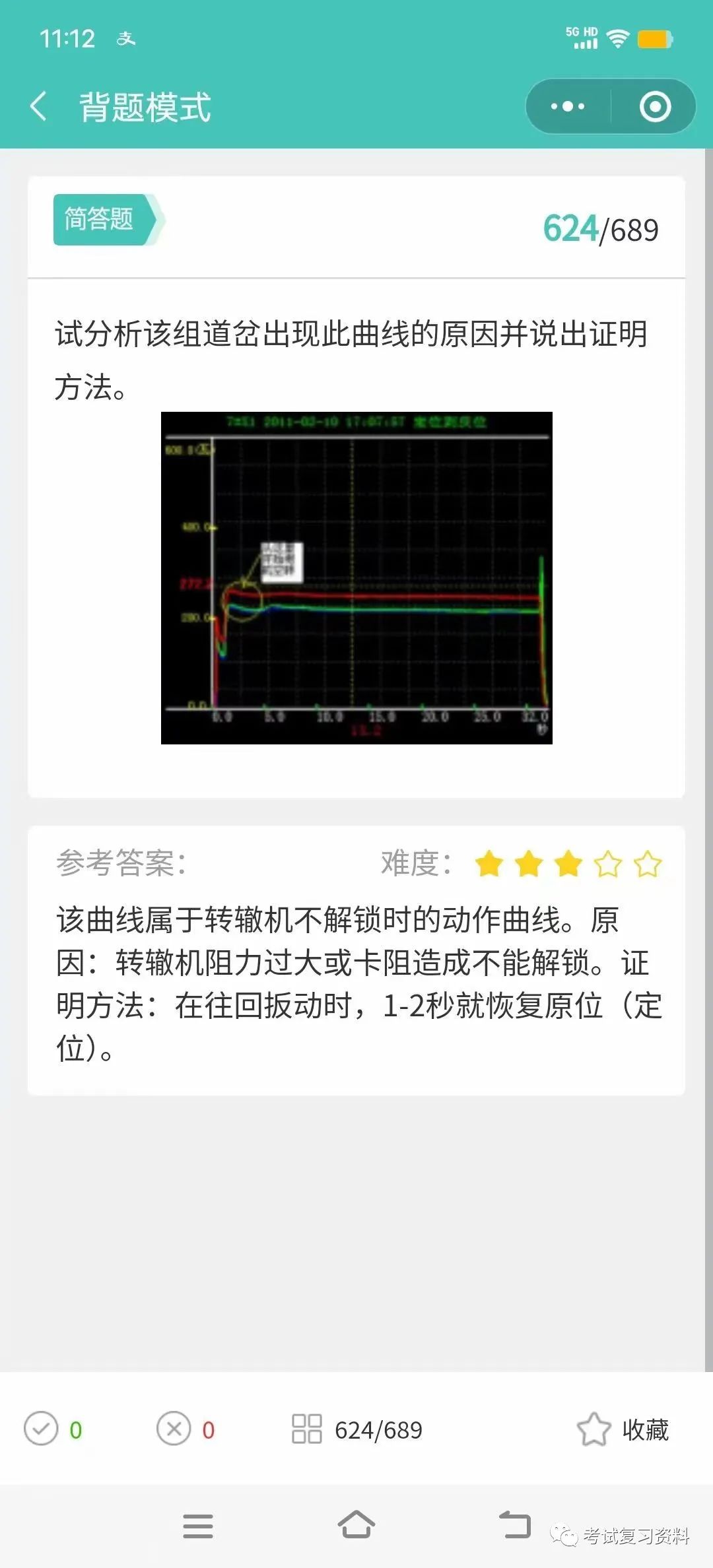

通过分析道岔室内配线原理图可以看出，X1的1DQJ正常吸起后，启动后由于X2的1DQJ未吸起，回路无法构通从而X2的BHJ未吸起，导致ZBHJ不励磁。X1的1DQJ自闭电路即被QDJ切断动作约2s至3s，室外刚解锁即被切断动作电路，X1道岔断表示，道岔往回扳时动作1s至2s，刚好实现道岔的室外锁闭，X1道岔表示恢复。
