摘要
动态有机室温磷光（RTP）玻璃凭借其高透明度和优异加工性，在颜色可调性方面展现出巨大应用潜力。
...本研究不仅为开发具有颜色可调性和动态响应性的新型有机玻璃材料提供了简洁设计原则，还推动了有机RTP材料在动态信息加密和柔性光电子学中的潜在应用。

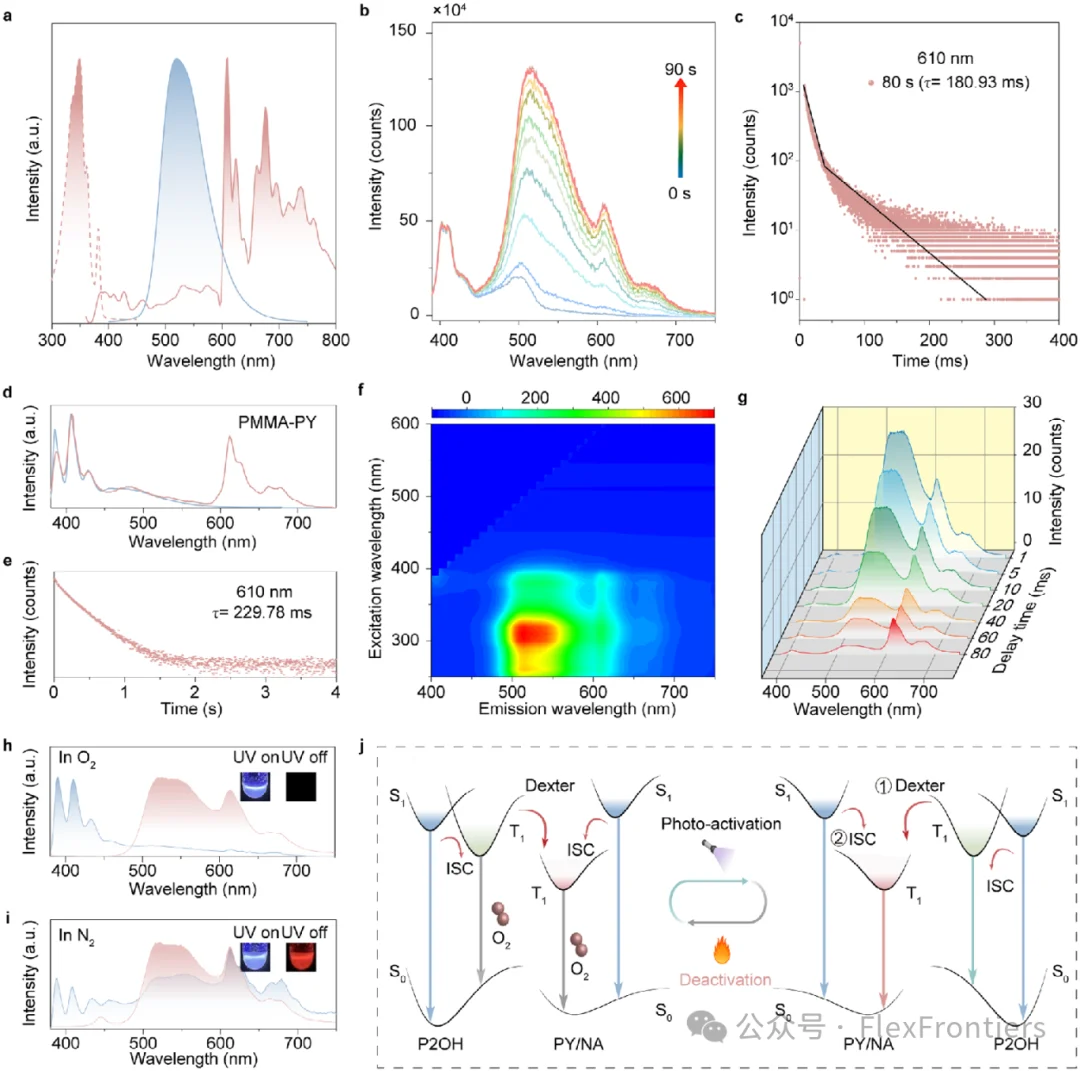

03 TTET体系的动态RTP行为（图2）
以甲氧基芘（PY）为三重态受体构建TTET体系。P2OH的磷光发射带与PY吸收带无重叠（图a），排除了PRET可能性。紫外光激活后，P2OH-PY玻璃的610 nm处磷光寿命达180.93 ms（图c），且余辉颜色随时间从绿渐变为红（图g）。氧淬灭实验进一步验证了TTET过程的可逆性（图h,i）。掺杂比例调节和时间依赖性余辉特性为多级信息加密提供了可能。

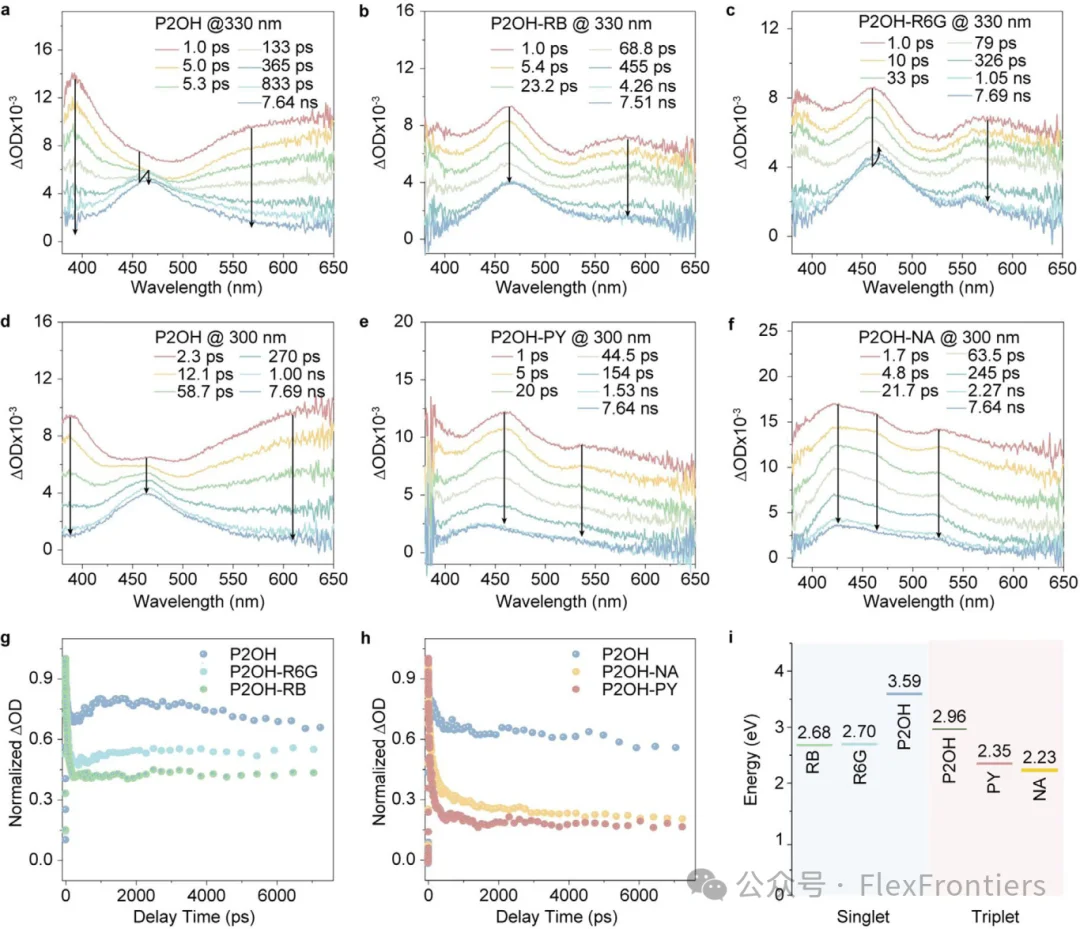

04 飞秒瞬态吸收光谱与理论计算（图3）
飞秒时间分辨瞬态吸收光谱（fs-TA）揭示了P2OH的激发态动力学（图3）。掺杂RB/R6G后，S₁态的振动弛豫（VR）和PRET过程加速（图3g）。对于TTET体系，P2OH-PY和P2OH-NA的T₁态衰减显著加快，Dexter能量转移效率达47.36%（图3h）。TD-DFT计算进一步支持了PRET和TTET的能量匹配机制（图3i）。

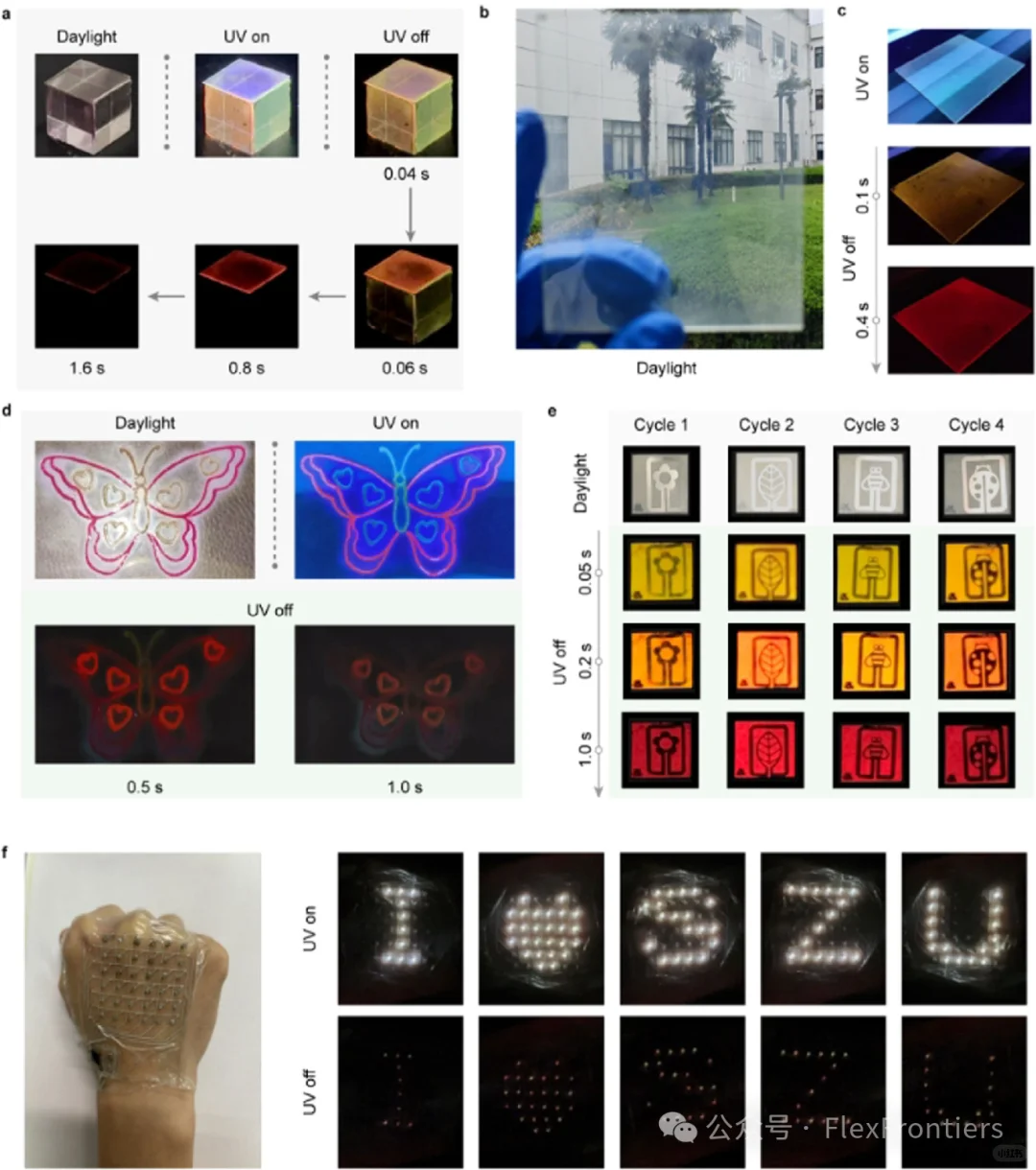

05 应用展示（图4）基于PRET和TTET玻璃的优异性能，展示了多项应用：
大面积余辉薄膜：10 cm×10 cm的P2OH-PY涂层玻璃在紫外关闭后呈现时序颜色变化（图4b,c）。
动态信息加密：通过光掩模和热刺激循环实现信息可逆写入与擦除（图4e）。
柔性穿戴显示：紫外LED阵列结合多比例掺杂的P2OH-PY，实现了柔性设备的彩色余辉显示（图4f）。
06 总结
本研究通过主-客体掺杂策略，构建了基于PRET和TTET的动态RTP玻璃体系。P2OH-RB/R6G和P2OH-PY/NA体系分别实现了颜色可调余辉和时序变色特性，并通过飞秒光谱阐明了能量转移机制。这些材料在防伪、动态加密和柔性显示等领域展现出广阔应用前景，为有机RTP材料的开发提供了新思路。#文献综述精华 #科研 #柔性电子
文献题目： Stimulus-Responsive Emission via Dynamic Triplet Energy Transfer in Organic Room-Temperature Phosphorescence Glass 该分享仅代表个人，不足请指正！
动态有机室温磷光（RTP）玻璃凭借其高透明度和优异加工性，在颜色可调性方面展现出巨大应用潜力。
...本研究不仅为开发具有颜色可调性和动态响应性的新型有机玻璃材料提供了简洁设计原则，还推动了有机RTP材料在动态信息加密和柔性光电子学中的潜在应用。
03 TTET体系的动态RTP行为（图2）
以甲氧基芘（PY）为三重态受体构建TTET体系。P2OH的磷光发射带与PY吸收带无重叠（图a），排除了PRET可能性。紫外光激活后，P2OH-PY玻璃的610 nm处磷光寿命达180.93 ms（图c），且余辉颜色随时间从绿渐变为红（图g）。氧淬灭实验进一步验证了TTET过程的可逆性（图h,i）。掺杂比例调节和时间依赖性余辉特性为多级信息加密提供了可能。
04 飞秒瞬态吸收光谱与理论计算（图3）
飞秒时间分辨瞬态吸收光谱（fs-TA）揭示了P2OH的激发态动力学（图3）。掺杂RB/R6G后，S₁态的振动弛豫（VR）和PRET过程加速（图3g）。对于TTET体系，P2OH-PY和P2OH-NA的T₁态衰减显著加快，Dexter能量转移效率达47.36%（图3h）。TD-DFT计算进一步支持了PRET和TTET的能量匹配机制（图3i）。
05 应用展示（图4）基于PRET和TTET玻璃的优异性能，展示了多项应用：
大面积余辉薄膜：10 cm×10 cm的P2OH-PY涂层玻璃在紫外关闭后呈现时序颜色变化（图4b,c）。
动态信息加密：通过光掩模和热刺激循环实现信息可逆写入与擦除（图4e）。
柔性穿戴显示：紫外LED阵列结合多比例掺杂的P2OH-PY，实现了柔性设备的彩色余辉显示（图4f）。
06 总结
本研究通过主-客体掺杂策略，构建了基于PRET和TTET的动态RTP玻璃体系。P2OH-RB/R6G和P2OH-PY/NA体系分别实现了颜色可调余辉和时序变色特性，并通过飞秒光谱阐明了能量转移机制。这些材料在防伪、动态加密和柔性显示等领域展现出广阔应用前景，为有机RTP材料的开发提供了新思路。#文献综述精华 #科研 #柔性电子
文献题目： Stimulus-Responsive Emission via Dynamic Triplet Energy Transfer in Organic Room-Temperature Phosphorescence Glass 该分享仅代表个人，不足请指正！
