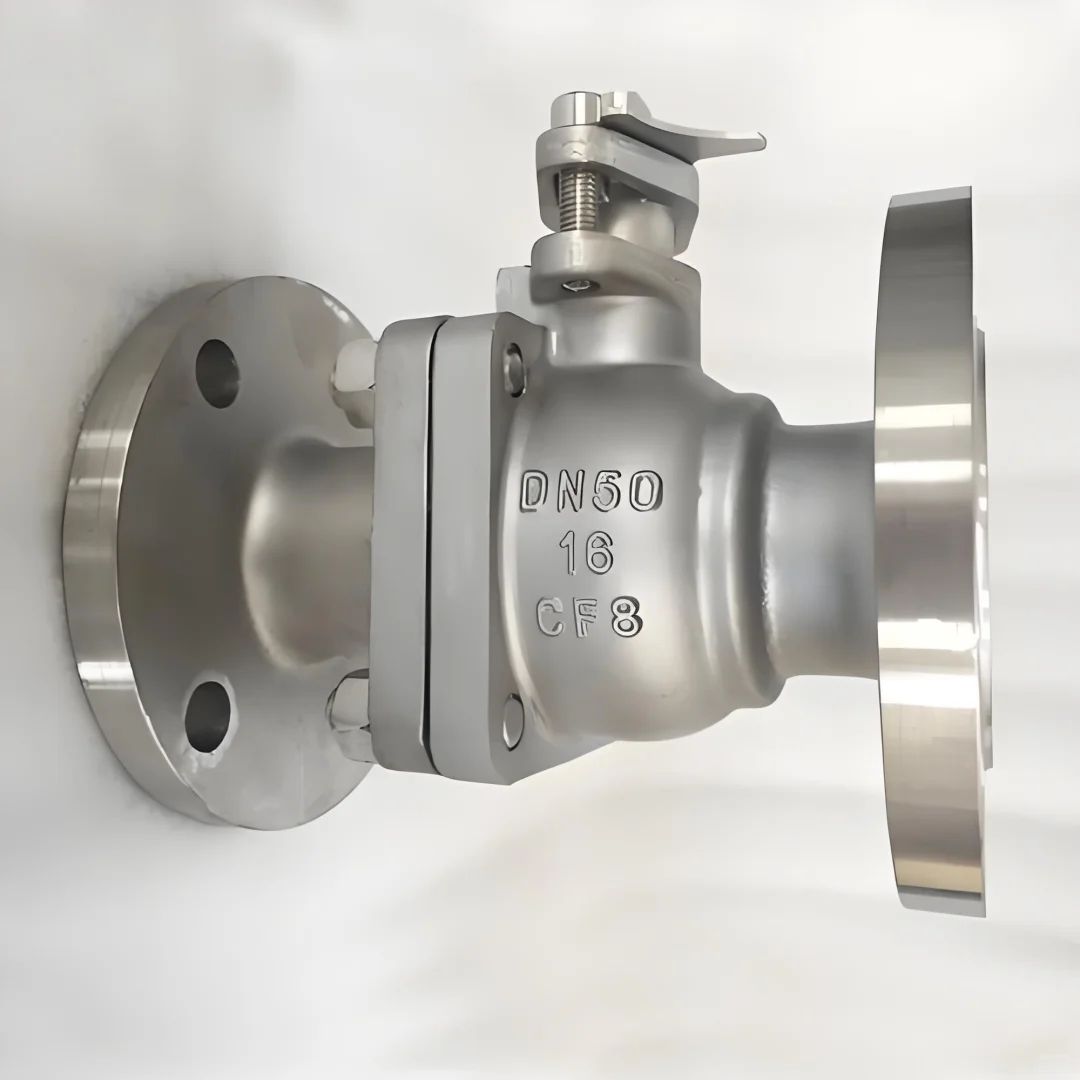

以下是电动球阀的关键技术数据汇总，综合行业标准与典型产品参数：
一、基础参数
尺寸规格
公称通径：DN15-DN1600（常见规格DN25-DN400）
连接方式：法兰（PN10-PN40）、螺纹（G/NPT）、焊接（BW/SW）
压力等级
公称压力：PN1.0-PN42MPa（美标Class150-Class2500）
试验压力：壳体1.5倍公称压力，密封1.1倍公称压力
二、性能数据
流量特性
流量系数（Cv）：全通径球阀Cv值≈管道直管段
V型球阀可调比：100:1至300:1（等百分比流量特性）
密封性能
软密封泄漏率：＜0.01%（ANSI B16.104 Ⅵ级）
硬密封泄漏率：≤50ppm（金属密封）
三、电气参数
电源电压：AC220V/380V或DC24V
电机功率：15W-150W（与通径正相关）
控制信号：4-20mA（调节型）、开关量（开关型）
四、环境适应性
工作温度：-196℃~550℃（超低温需9Ni钢阀体）
防护等级：IP67（防爆型ExdⅡBT4）
五、典型产品数据示例
型号 通径范围 压力等级 阀体材质 适用介质
Q941F-16C DN15-200 PN1.6-6.4MPa 碳钢/不锈钢 水、油品、弱酸碱
API美标球阀 DN15-250 Class150-900 304/316不锈钢 腐蚀性化学品
