? 痛点：高镍正极的“高压之殇”
NCM811高镍材料虽能量密度高，但充电至4.6V时面临致命问题：
晶格应力剧增→引发微裂纹、氧流失→容量跳水?；
传统包覆/掺杂难以解决体相应力累积，循环寿命难超100次！
✨ 破局黑科技：稀土缓冲相“应力吸收术”
国科大肖小玲团队创新引入弥散Eu₂O₃缓冲相，三招破解高压难题：
晶格错配析出：

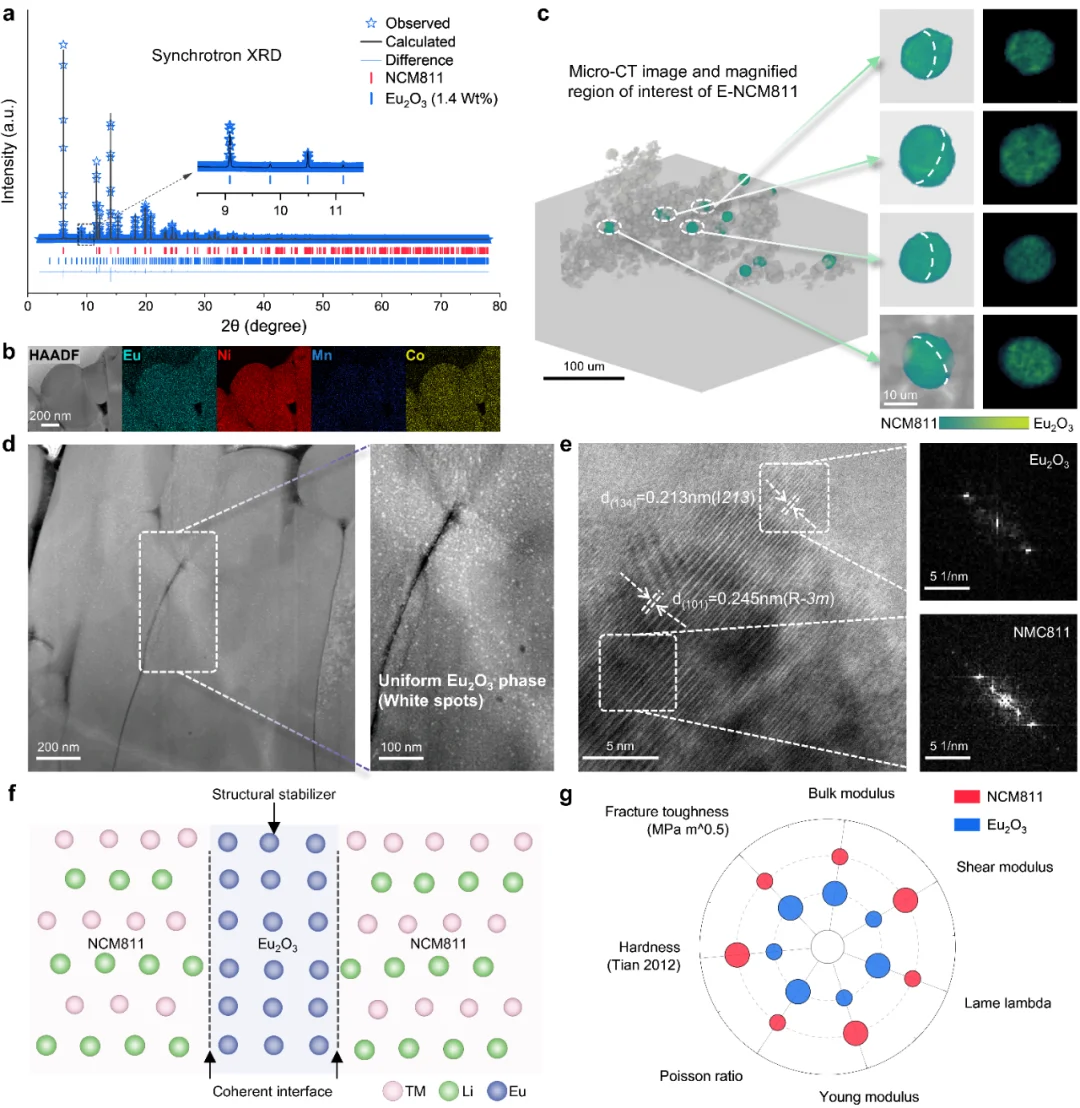

Eu³⁺（95 pm）与过渡金属离子半径差>30% → 高温烧结自发形成纳米Eu₂O₃相（图2a-f）；

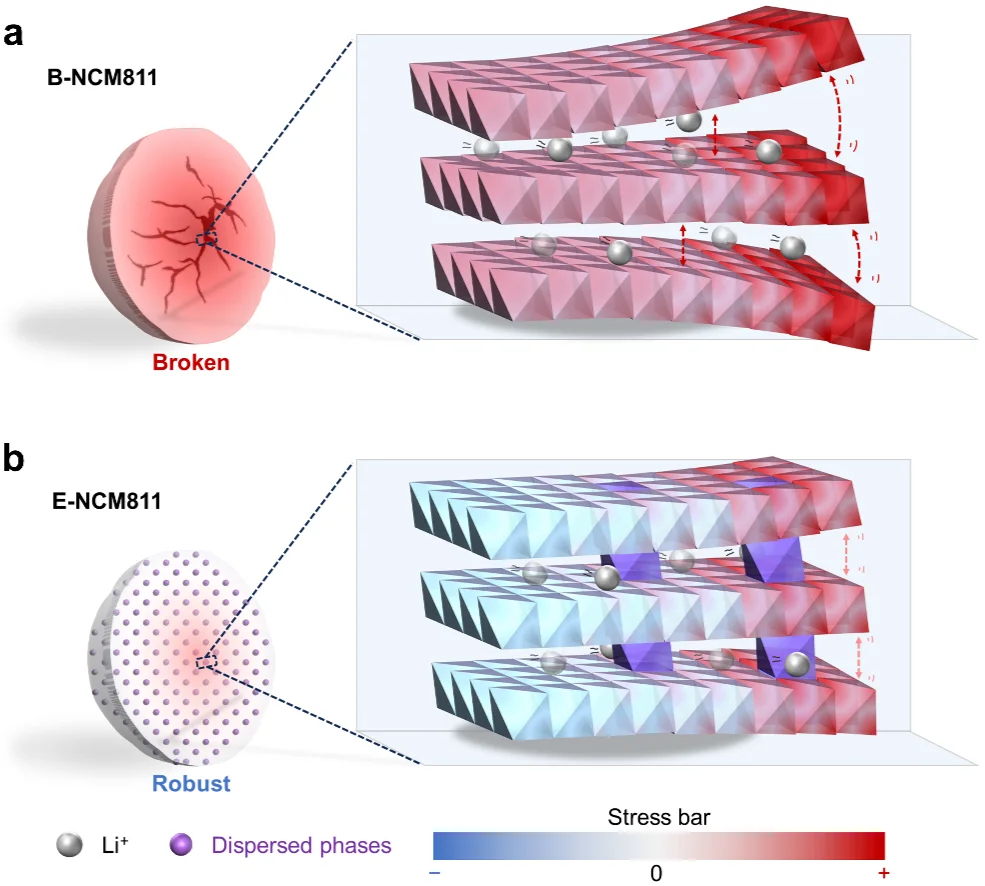

应力屏障效应：

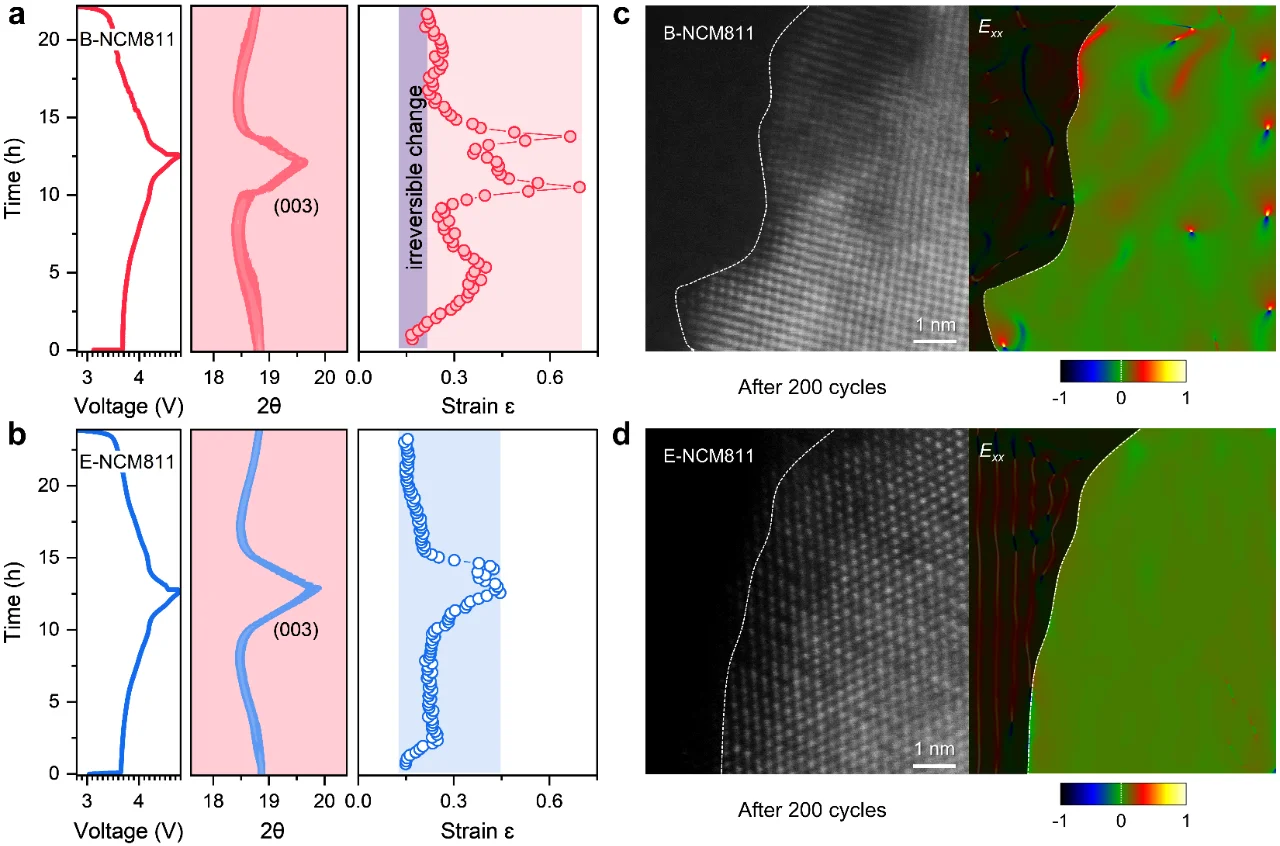

缓冲相阻断应力传递（图1b），晶格应变降低50%（图5）；
氧框架维稳：
抑制不可逆氧氧化还原，氧气释放量减少80%（图8e-f）！
⚡ 性能炸裂：4.6V循环200次容量92%！
1. 全电池实战封神
石墨||E-NCM811电池（4.6V高压）：

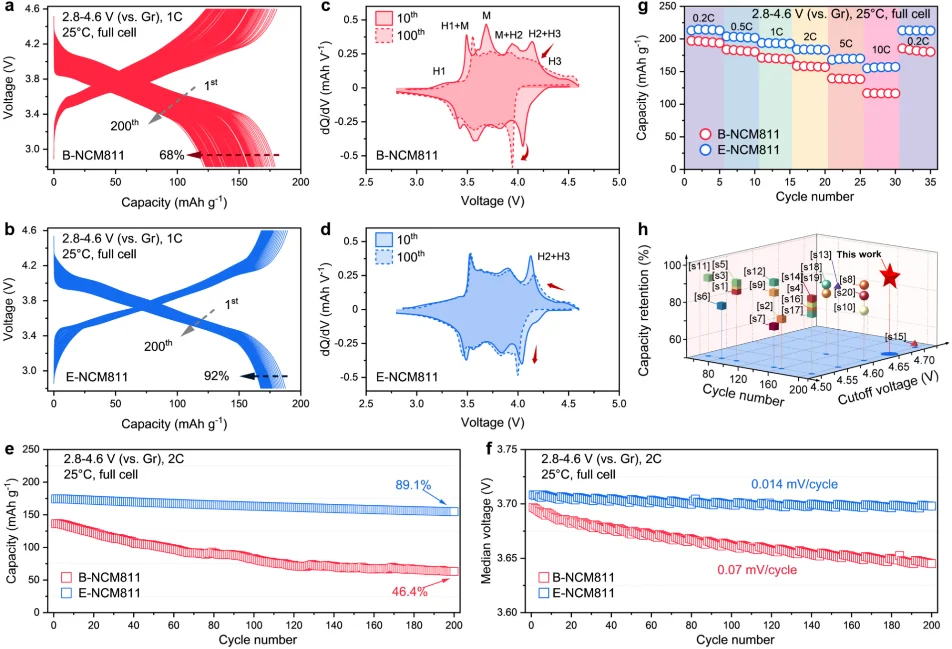

200次循环容量保持92%（图4e），碾压未改性组（72%）；
2C倍率下容量保持89%，电压衰减近乎零（图4f）；
55℃高温循环：稳定性提升300%（图3d）?！
2. 热安全性跃升
DSC放热峰推迟15℃（图3c），热失控风险大降；

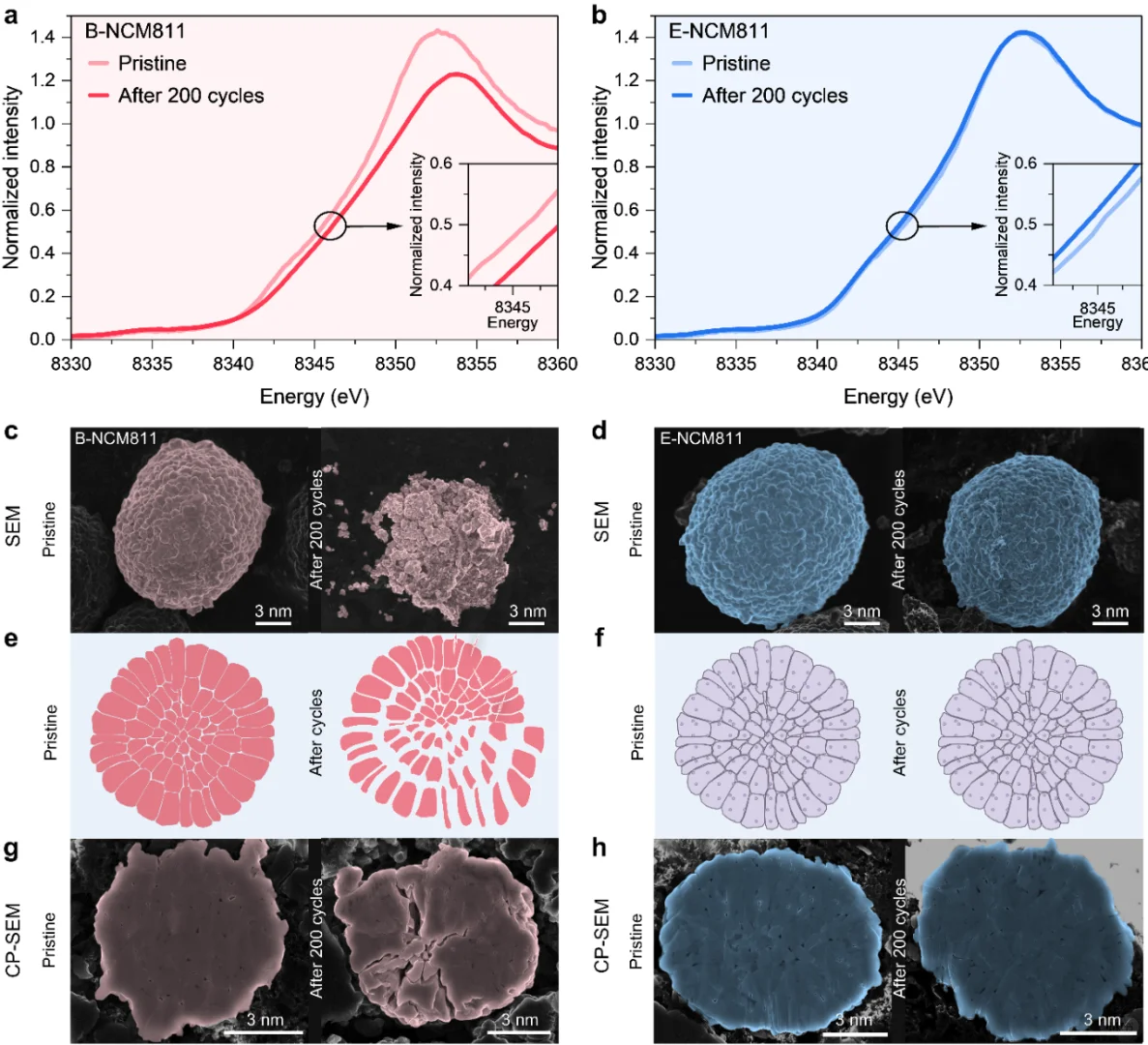

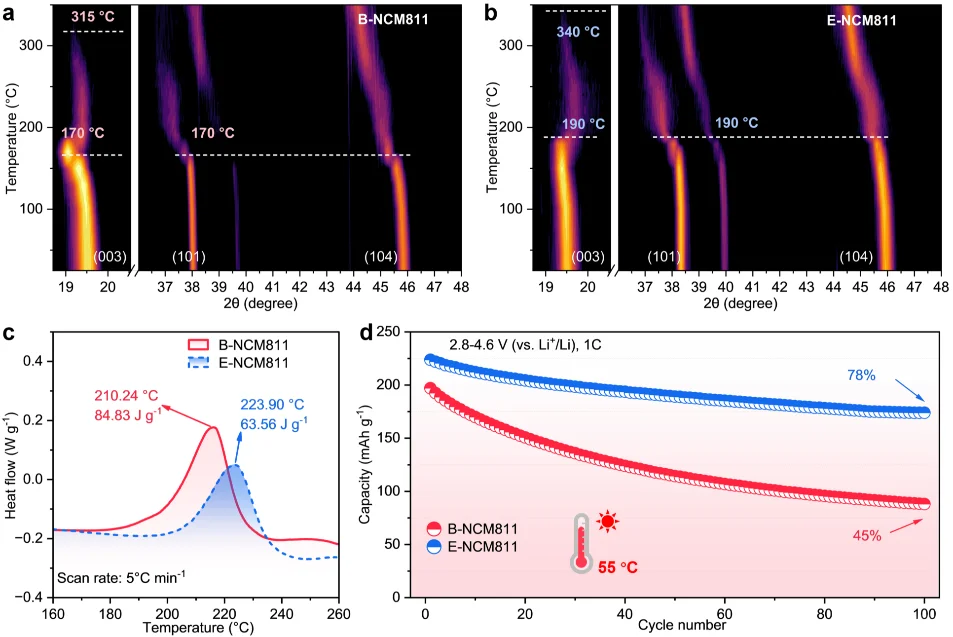

原位XRD证实脱锂态结构零坍塌（图3a-b）?！
? 四重机制揭秘
共格界面增效：Eu₂O₃与NCM811形成共格界面（图2e），应力缓冲无死角；

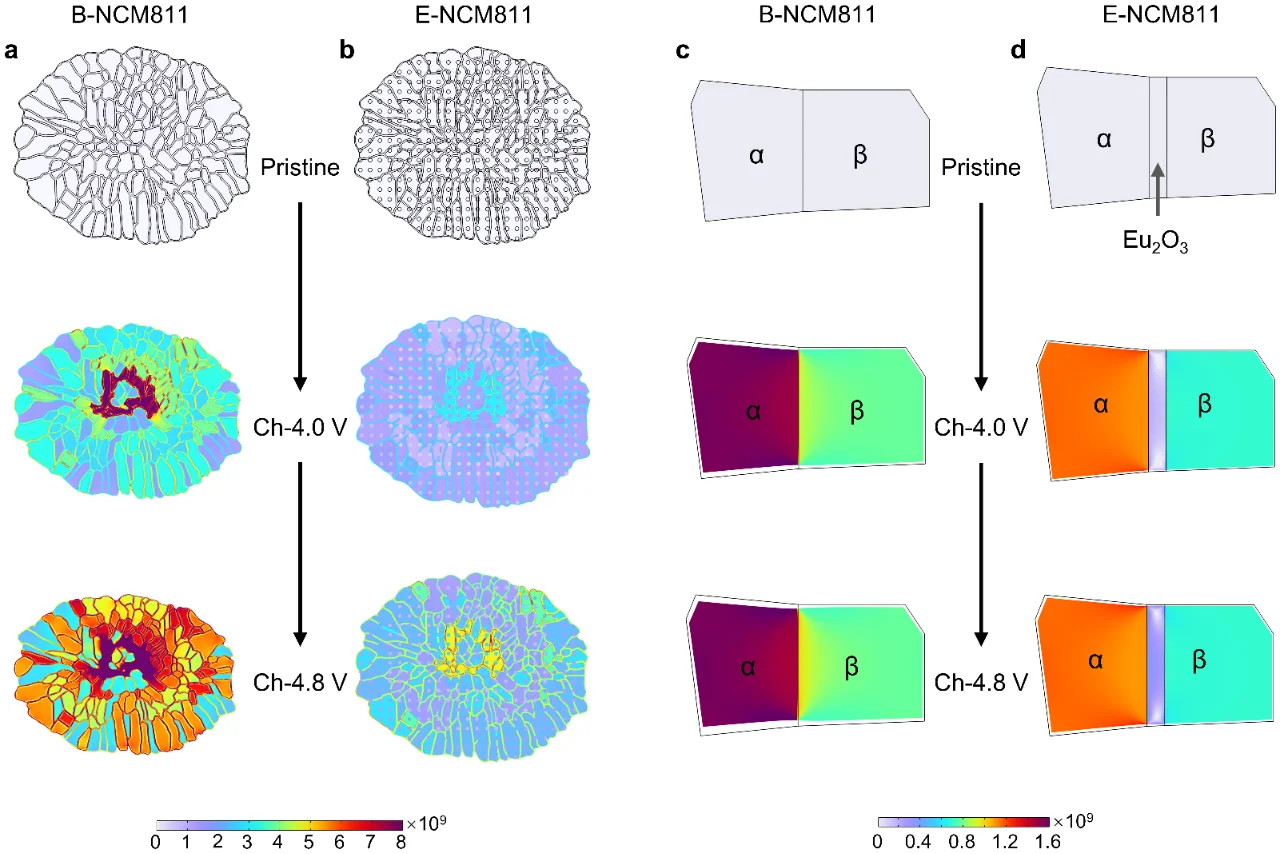

应变均匀化：几何相位分析（GPA）显示循环后应变分布更均匀（图5d）；
过渡金属钉扎：抑制Ni²⁺迁移，阳离子混排度<2%（图7a-b）；

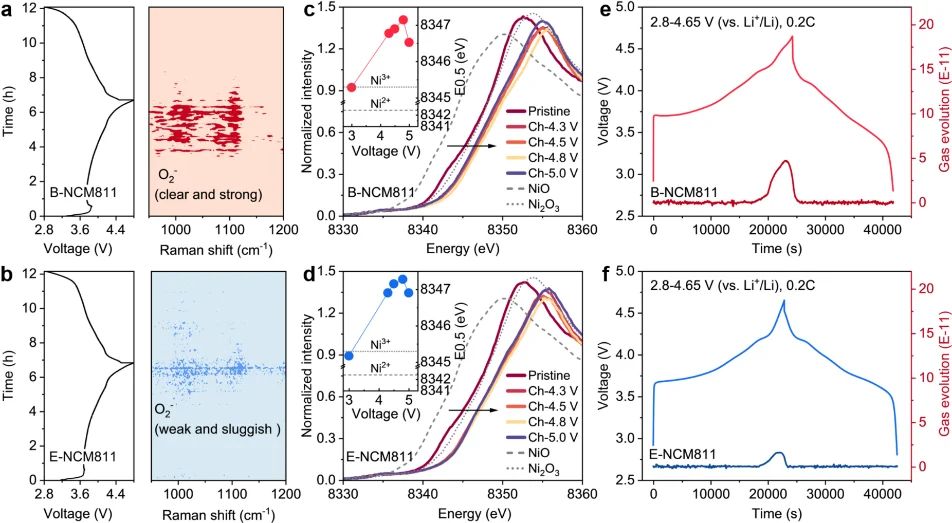

氧可逆性提升：原位拉曼证实超氧物种减少（图8a-b），氧框架稳定！
? 普适性+成本优化双赢
应用体系//循环提升效果//产业化价值
超高镍NMC90//循环寿命↑200%//能量密度再突破
无钴富锂正极//容量保持率↑40%//降本+去钴战略
La/Dy廉价替代方案//性能接近Eu₂O₃（图9c）//成本降60%

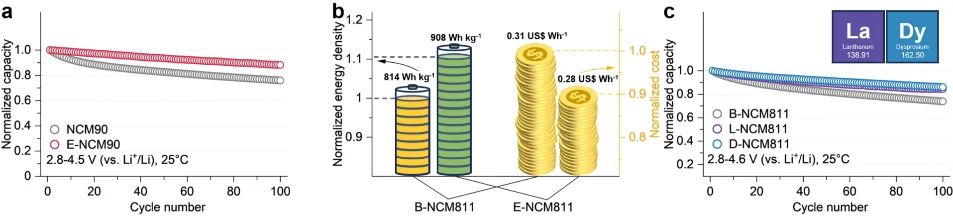

经济性：改性后正极成本仅增5%，能量密度提升15%（图9b）！
#硕博科研 #文献 #硕士 #硕博 #科研 #博士 #研究生 #文献阅读 #电池 #顶刊
NCM811高镍材料虽能量密度高，但充电至4.6V时面临致命问题：
晶格应力剧增→引发微裂纹、氧流失→容量跳水?；
传统包覆/掺杂难以解决体相应力累积，循环寿命难超100次！
✨ 破局黑科技：稀土缓冲相“应力吸收术”
国科大肖小玲团队创新引入弥散Eu₂O₃缓冲相，三招破解高压难题：
晶格错配析出：
Eu³⁺（95 pm）与过渡金属离子半径差>30% → 高温烧结自发形成纳米Eu₂O₃相（图2a-f）；
应力屏障效应：
缓冲相阻断应力传递（图1b），晶格应变降低50%（图5）；
氧框架维稳：
抑制不可逆氧氧化还原，氧气释放量减少80%（图8e-f）！
⚡ 性能炸裂：4.6V循环200次容量92%！
1. 全电池实战封神
石墨||E-NCM811电池（4.6V高压）：
200次循环容量保持92%（图4e），碾压未改性组（72%）；
2C倍率下容量保持89%，电压衰减近乎零（图4f）；
55℃高温循环：稳定性提升300%（图3d）?！
2. 热安全性跃升
DSC放热峰推迟15℃（图3c），热失控风险大降；
原位XRD证实脱锂态结构零坍塌（图3a-b）?！
? 四重机制揭秘
共格界面增效：Eu₂O₃与NCM811形成共格界面（图2e），应力缓冲无死角；
应变均匀化：几何相位分析（GPA）显示循环后应变分布更均匀（图5d）；
过渡金属钉扎：抑制Ni²⁺迁移，阳离子混排度<2%（图7a-b）；
氧可逆性提升：原位拉曼证实超氧物种减少（图8a-b），氧框架稳定！
? 普适性+成本优化双赢
应用体系//循环提升效果//产业化价值
超高镍NMC90//循环寿命↑200%//能量密度再突破
无钴富锂正极//容量保持率↑40%//降本+去钴战略
La/Dy廉价替代方案//性能接近Eu₂O₃（图9c）//成本降60%
经济性：改性后正极成本仅增5%，能量密度提升15%（图9b）！
#硕博科研 #文献 #硕士 #硕博 #科研 #博士 #研究生 #文献阅读 #电池 #顶刊
