这是我在本科阶段完成的自动化设计项目——模块化自动贴标机。从方案规划到三维建模、仿真验证，融合了机械传动、控制逻辑与结构优化，是一次完整的自动化设备系统设计实践。
? 一、设计目标与方案构思
设计目标是实现卷带式标签的自动送料、贴附、检测与收料。
经过流程分析，我将整机划分为五个功能模块：
1⃣放料组件：保持标签带张力稳定；
2⃣ 导向定位机构：校正带材路径；
3⃣ 贴标执行机构：完成标签分离与贴附；
4⃣ 收料组件：同步回卷余带；
5⃣ 控制显示模块：实现参数设定与状态反馈。
前期进行了多方案对比（伺服+滚轮、步进+同步带），最终采用步进电机+同步带传动方案，兼顾结构简洁与控制精度。
⚙ 二、机构设计与计算分析
设计重点在于贴标精度与带材同步。
驱动计算：根据线速度要求v=0.25m/s，贴标滚轮半径r=25mm，得到转速n=v/(2πr)≈95rpm，结合系统阻力计算得驱动扭矩约1.8N·m。选用42系列步进电机配减速机构可满足精度与负载需求。
张力控制：通过弹性压轮+摩擦阻尼实现被动张力调节，避免拉伸导致贴标误差。
导轨滑台设计：采用双线性导轨结构，保证推送机构稳定对位，误差小于±0.05mm。
机架部分使用4040铝型材+钣金结构，具备良好的刚性与扩展性。底部加装脚杯与万向轮，便于移动与固定。
? 三、结构拆解与装配逻辑

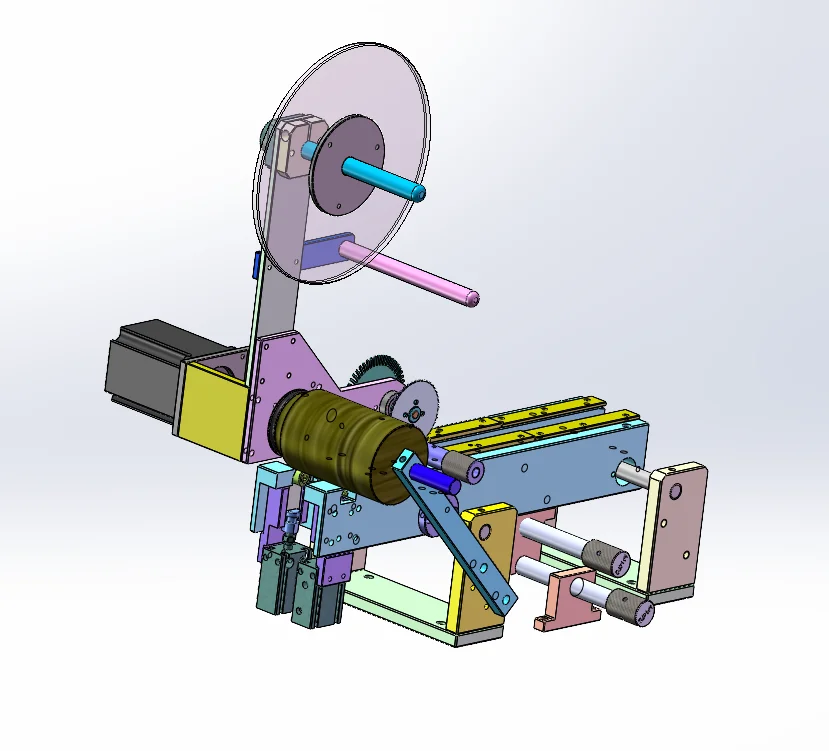

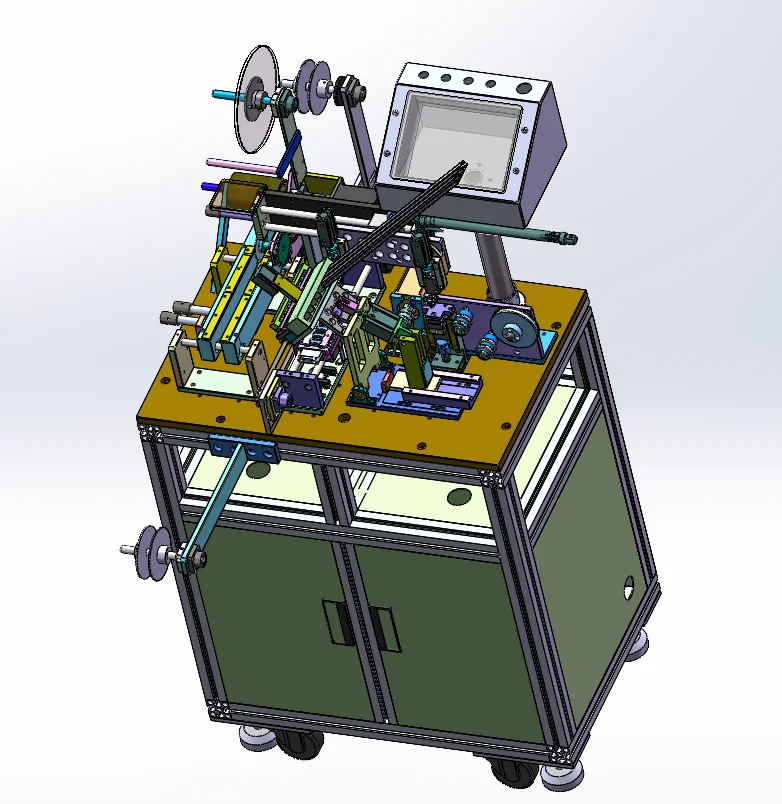

从图中可见，整机呈上下分层布局：
上层：功能组件集中（贴标、放料、导向、检测），便于调试与维护；
下层：布置电气与气动模块，防尘且保持重心稳定。
模块之间通过定位销与螺栓连接，可独立拆装。每个组件均预留调整空间，使设备能适应不同规格标签与工件。
? 四、建模与仿真验证
我使用SolidWorks进行3D建模与装配，共完成约210个零件设计。
仿真环节包括：
运动仿真：验证贴标滚轮与输送同步性；
强度分析：贴标支臂最大应力为材料屈服强度的41%，安全裕度充足；
模态分析：固有频率为88Hz，远高于工作频率，能有效避免共振。
? 五、设计周期与体会
? 设计周期共8周：
功能规划与计算：2周
结构建模与装配：4周
仿真与优化出图：2周
通过这个项目，我深刻体会到自动化设备设计的核心是系统协同：
每一个支架、皮带张力、滚轮角度，都会影响整机节拍与精度。
同时，这次设计让我真正从“画零件”转向“构建系统”，学会了如何在复杂约束下实现稳定可靠的机械动作。
虽然是学生项目，但我真正理解了机械设计的工程逻辑——让结构有力，让运动有序。
#机械设计 #结构设计
? 一、设计目标与方案构思
设计目标是实现卷带式标签的自动送料、贴附、检测与收料。
经过流程分析，我将整机划分为五个功能模块：
1⃣放料组件：保持标签带张力稳定；
2⃣ 导向定位机构：校正带材路径；
3⃣ 贴标执行机构：完成标签分离与贴附；
4⃣ 收料组件：同步回卷余带；
5⃣ 控制显示模块：实现参数设定与状态反馈。
前期进行了多方案对比（伺服+滚轮、步进+同步带），最终采用步进电机+同步带传动方案，兼顾结构简洁与控制精度。
⚙ 二、机构设计与计算分析
设计重点在于贴标精度与带材同步。
驱动计算：根据线速度要求v=0.25m/s，贴标滚轮半径r=25mm，得到转速n=v/(2πr)≈95rpm，结合系统阻力计算得驱动扭矩约1.8N·m。选用42系列步进电机配减速机构可满足精度与负载需求。
张力控制：通过弹性压轮+摩擦阻尼实现被动张力调节，避免拉伸导致贴标误差。
导轨滑台设计：采用双线性导轨结构，保证推送机构稳定对位，误差小于±0.05mm。

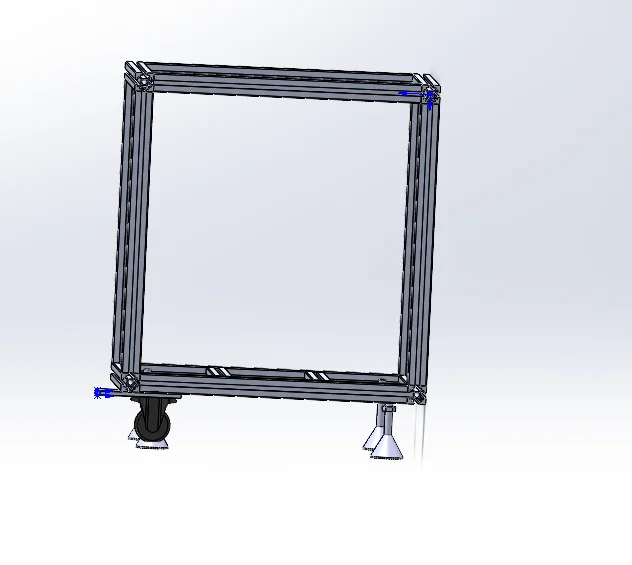

机架部分使用4040铝型材+钣金结构，具备良好的刚性与扩展性。底部加装脚杯与万向轮，便于移动与固定。
? 三、结构拆解与装配逻辑
从图中可见，整机呈上下分层布局：
上层：功能组件集中（贴标、放料、导向、检测），便于调试与维护；
下层：布置电气与气动模块，防尘且保持重心稳定。
模块之间通过定位销与螺栓连接，可独立拆装。每个组件均预留调整空间，使设备能适应不同规格标签与工件。
? 四、建模与仿真验证
我使用SolidWorks进行3D建模与装配，共完成约210个零件设计。
仿真环节包括：
运动仿真：验证贴标滚轮与输送同步性；
强度分析：贴标支臂最大应力为材料屈服强度的41%，安全裕度充足；
模态分析：固有频率为88Hz，远高于工作频率，能有效避免共振。
? 五、设计周期与体会
? 设计周期共8周：
功能规划与计算：2周
结构建模与装配：4周
仿真与优化出图：2周
通过这个项目，我深刻体会到自动化设备设计的核心是系统协同：
每一个支架、皮带张力、滚轮角度，都会影响整机节拍与精度。
同时，这次设计让我真正从“画零件”转向“构建系统”，学会了如何在复杂约束下实现稳定可靠的机械动作。
虽然是学生项目，但我真正理解了机械设计的工程逻辑——让结构有力，让运动有序。
#机械设计 #结构设计
