? 文献基础信息
期刊：《Journal of the European Ceramic Society》（影响因子 8.3，陶瓷材料领域顶刊）

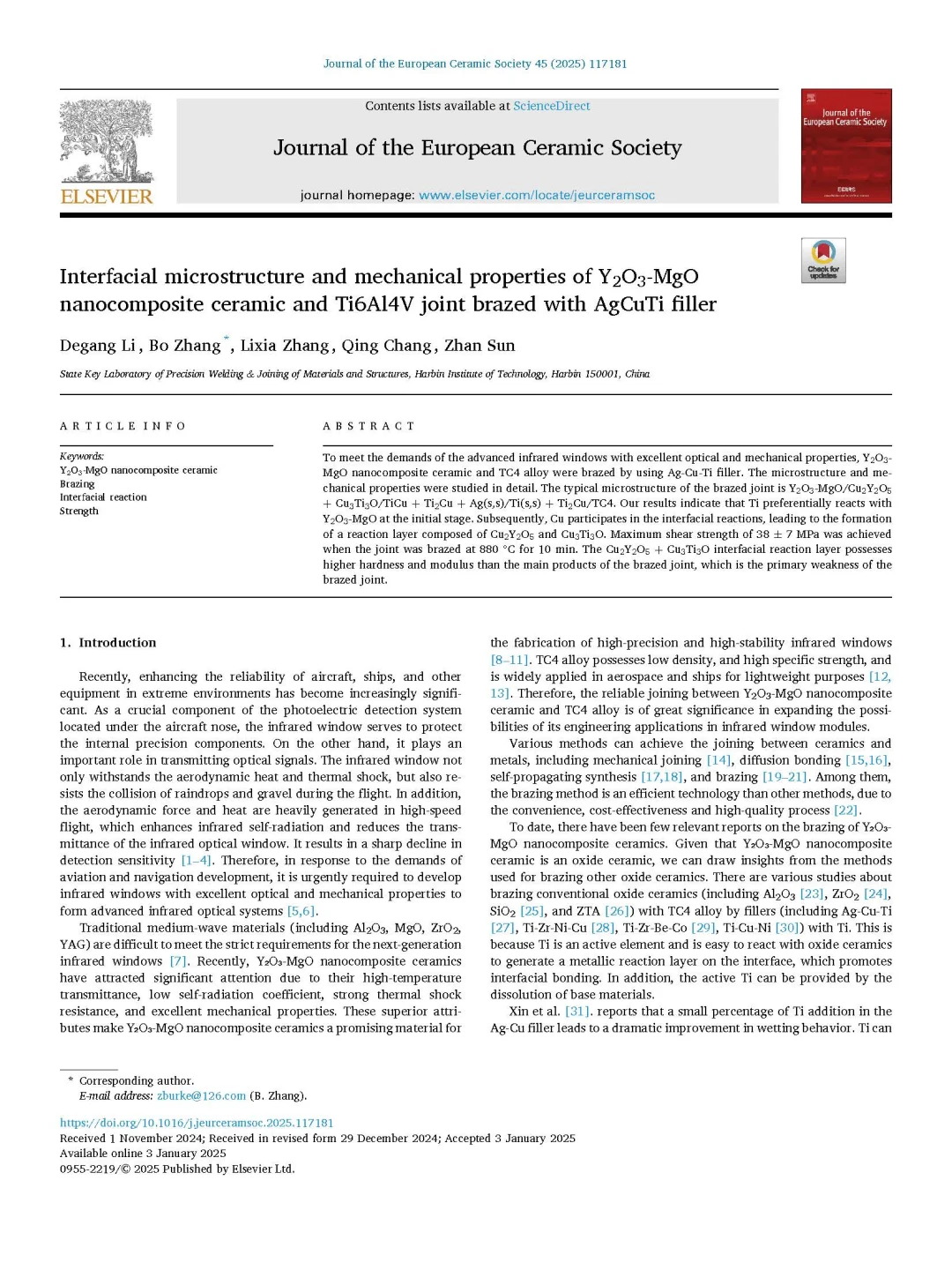

标题：Y₂O₃-MgO 纳米复合陶瓷与 Ti6Al4V 合金的 AgCuTi 钎焊接头：界面微观结构与力学性能
作者 / 团队：哈尔滨工业大学精密焊接与连接国家重点实验室
发表时间：2025 年 1 月
? 核心研究内容 & 结论

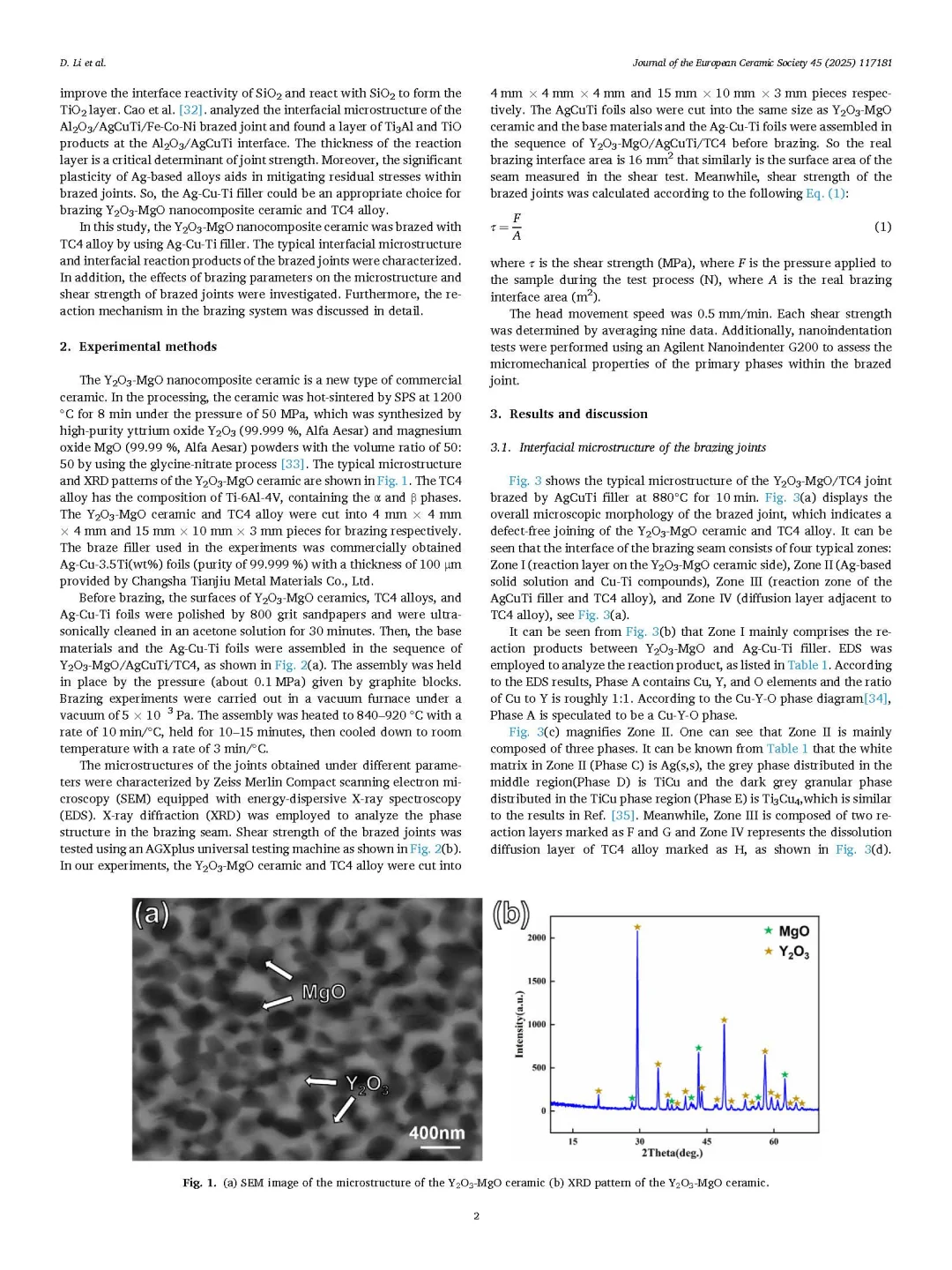

实验设计：以 AgCuTi（含 3.5wt% Ti）为钎料，在真空环境（5×10⁻³ Pa）下，通过 840-920℃温度、5-30min 保温时间的参数组合，实现 Y₂O₃-MgO 陶瓷与 TC4 合金的钎焊，用 SEM、XRD、纳米压痕等表征微观结构，万能试验机测试剪切强度。 → 解读：真空环境避免氧化干扰，多参数变量设计能精准找到最优焊接条件，测试方法覆盖结构到性能，结果可信度高。

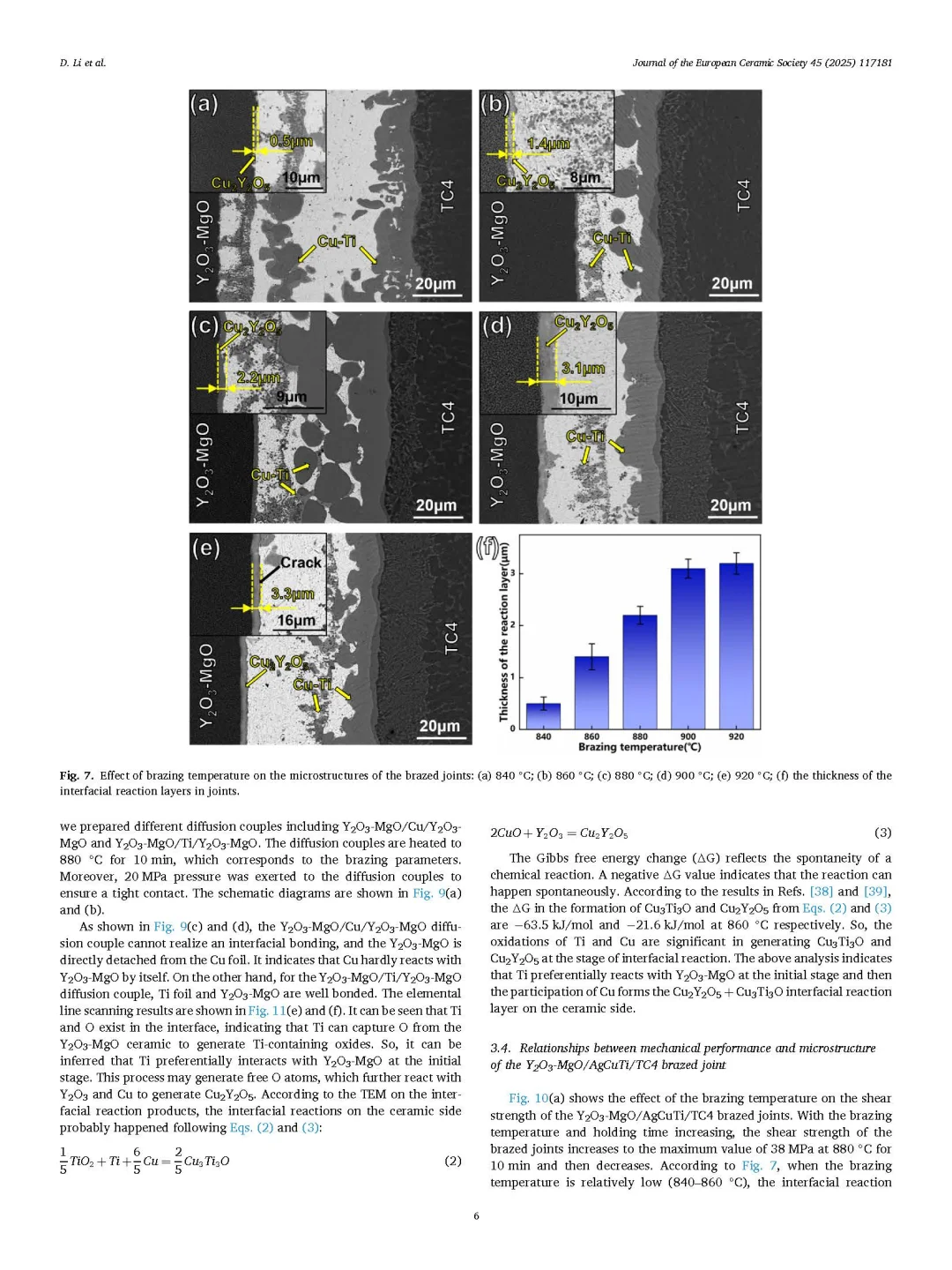

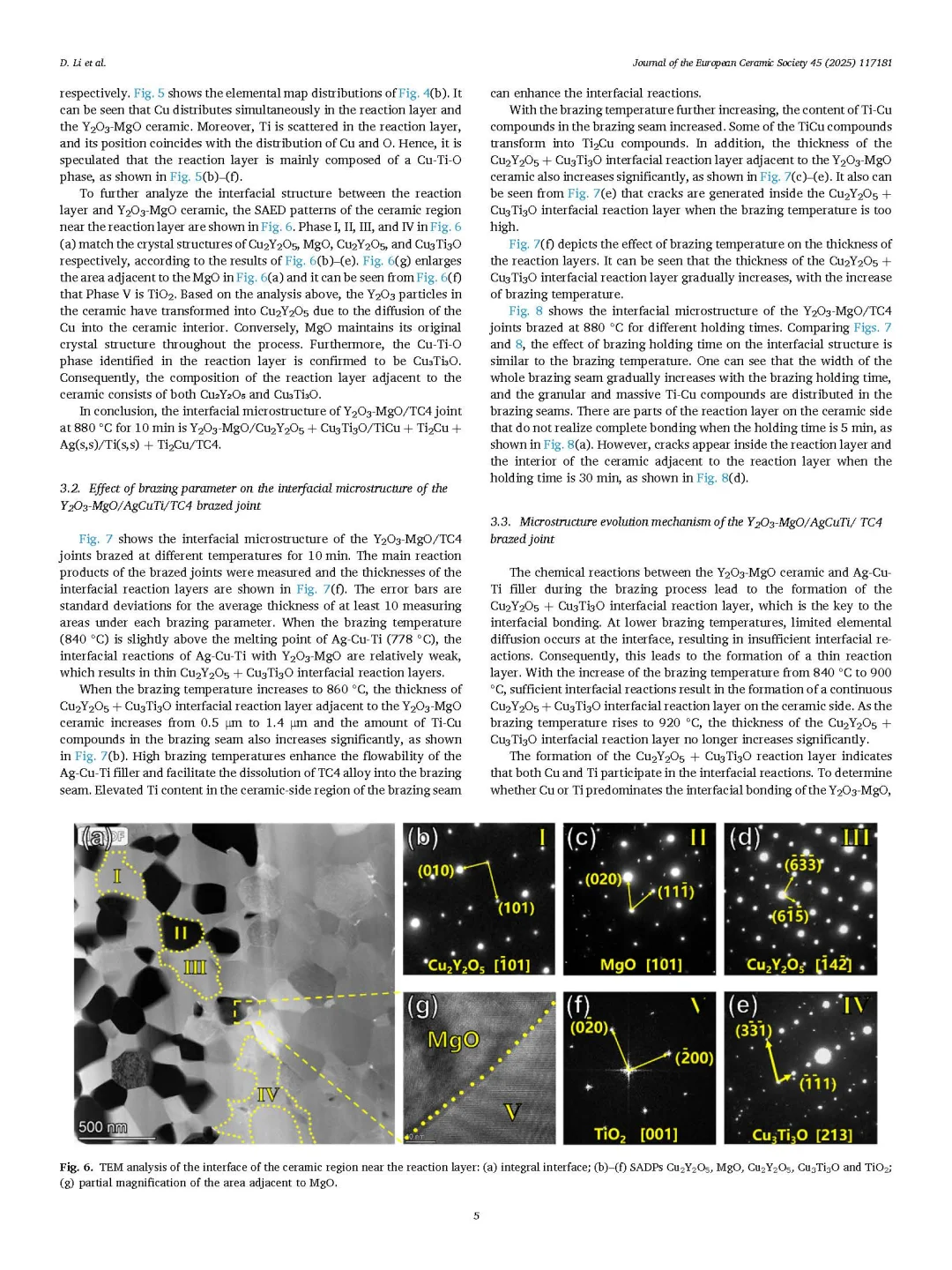

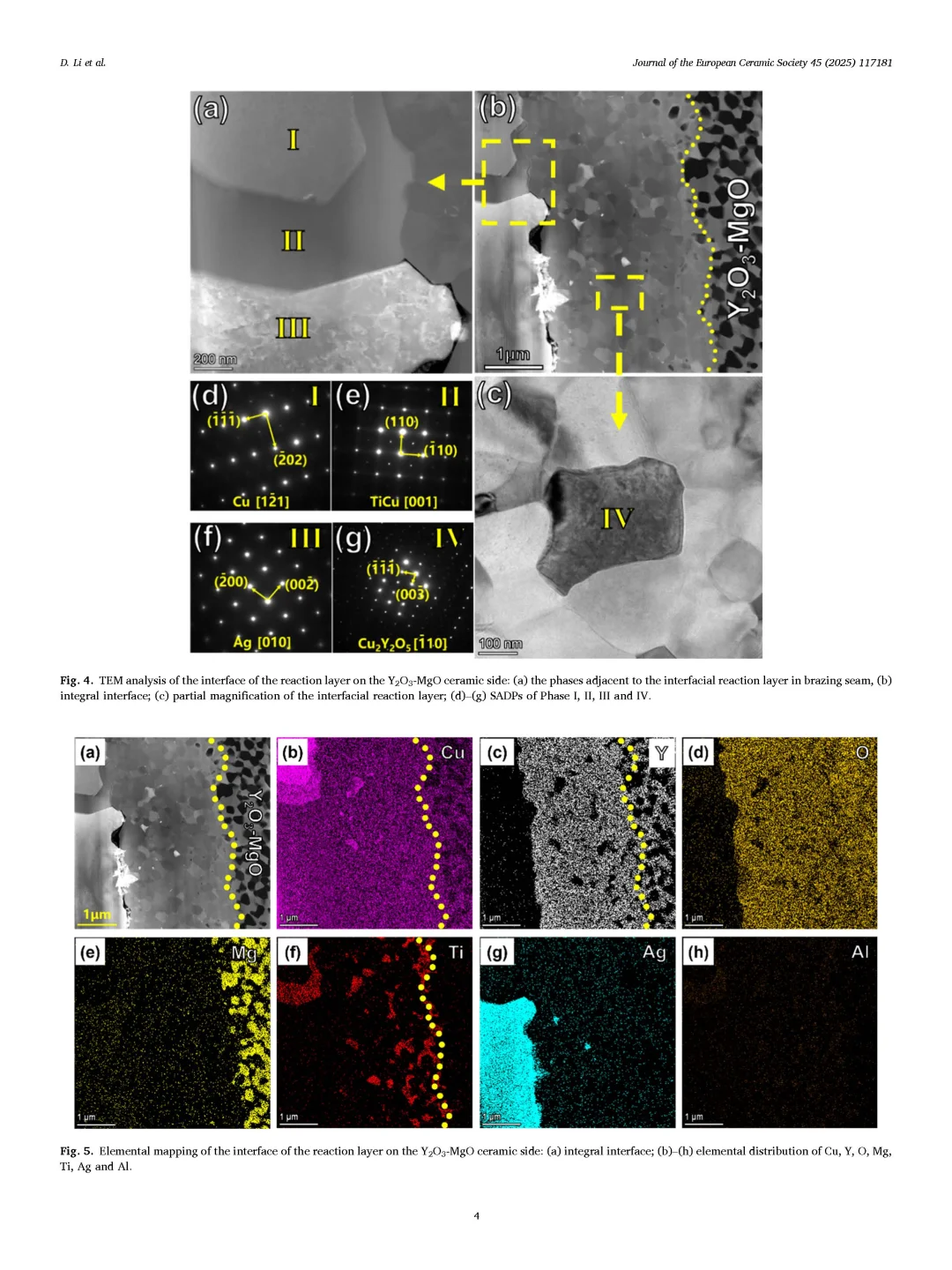

关键发现 1：接头典型微观结构为 Y₂O₃-MgO / Cu₂Y₂O₅+Cu₃Ti₃O / TiCu+Ti₂Cu+Ag(s,s) / Ti(s,s)+Ti₂Cu / TC4，Ti 先与陶瓷反应，Cu 再参与形成双层反应层。 → 划重点：首次明确该体系的界面反应顺序，为后续优化接头结构提供了理论依据。

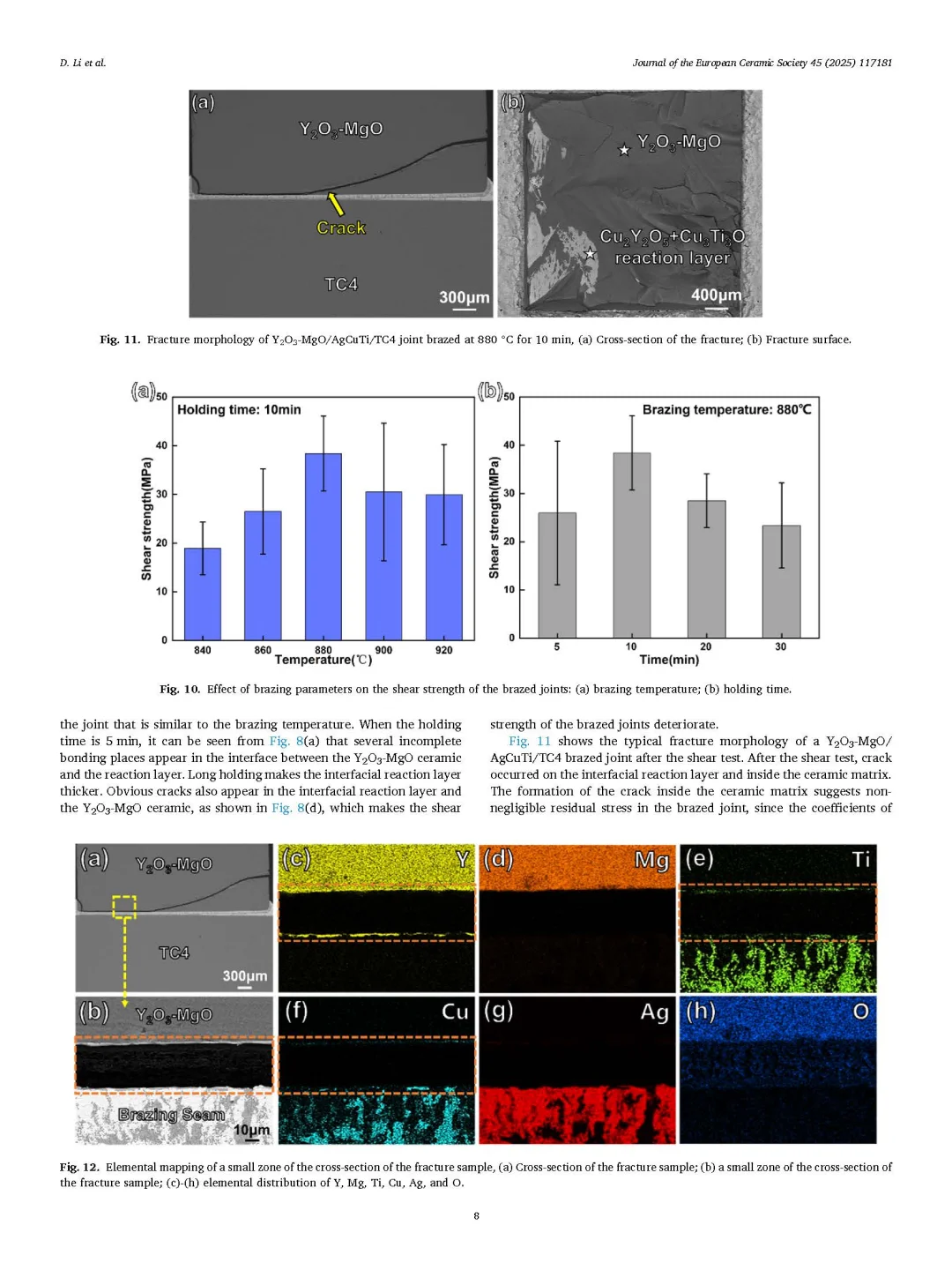

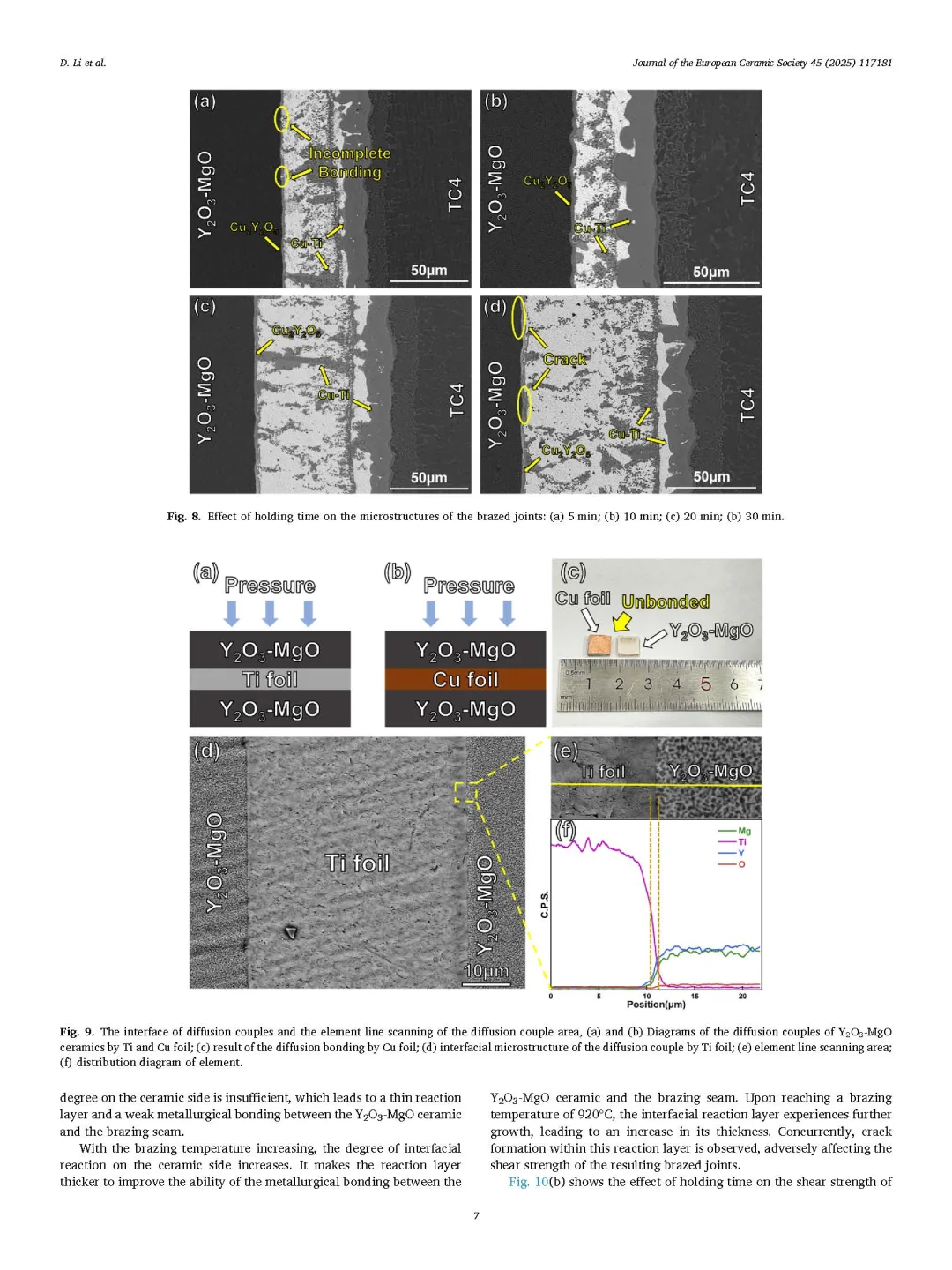

关键发现 2：当钎焊参数为880℃保温 10min时，接头剪切强度达到最大值38±7MPa，温度过高（＞920℃）或时间过长（＞30min）会导致反应层开裂，强度骤降。 → 实际意义：直接给出工程应用可复用的最优参数，为红外窗口组件量产提供技术支撑。
? 创新点 & 局限性
✅ 创新之处：
首次系统研究 Y₂O₃-MgO 纳米复合陶瓷与 TC4 合金的 AgCuTi 钎焊体系，填补该领域研究空白。
通过扩散偶实验证实 Ti 是初始反应关键元素，Cu 辅助形成稳定反应层，理清界面反应机制。
❌ 待改进方向：

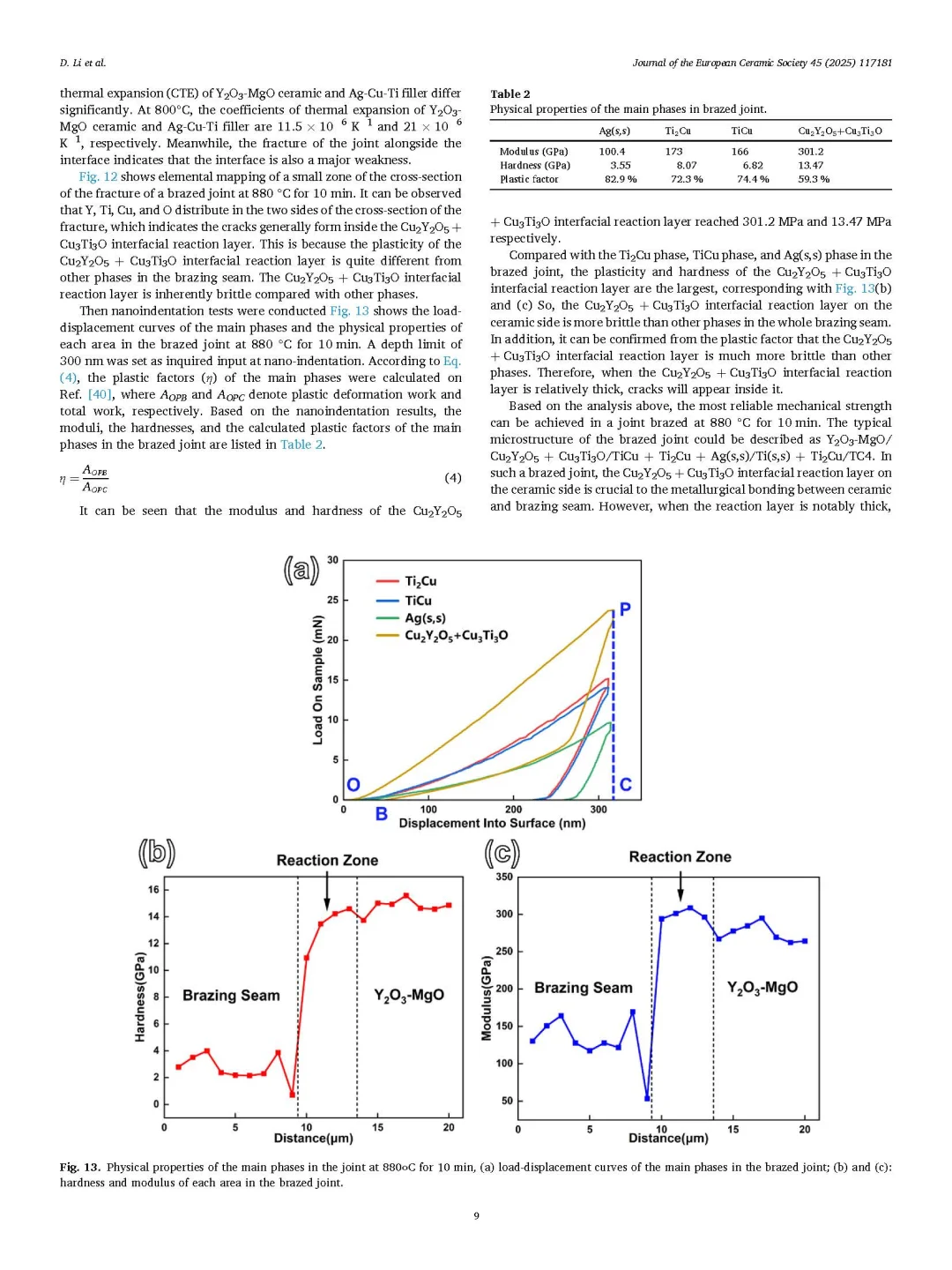

接头的薄弱环节是 Cu₂Y₂O₅+Cu₃Ti₃O 反应层，其硬度（13.47GPa）和模量（301.2GPa）过高、塑性差（塑性因子 59.3%），易成为断裂源。
未研究低温或添加中间层对降低反应层脆性的作用，后续可探索复合钎料或梯度界面设计。
#文献阅读 #文献#带你一起读论文 #学术论文 #科研学习 #科研日常 #论文打卡 #SCI论文 #oc #平衡科研和生活
期刊：《Journal of the European Ceramic Society》（影响因子 8.3，陶瓷材料领域顶刊）
标题：Y₂O₃-MgO 纳米复合陶瓷与 Ti6Al4V 合金的 AgCuTi 钎焊接头：界面微观结构与力学性能
作者 / 团队：哈尔滨工业大学精密焊接与连接国家重点实验室
发表时间：2025 年 1 月
? 核心研究内容 & 结论
实验设计：以 AgCuTi（含 3.5wt% Ti）为钎料，在真空环境（5×10⁻³ Pa）下，通过 840-920℃温度、5-30min 保温时间的参数组合，实现 Y₂O₃-MgO 陶瓷与 TC4 合金的钎焊，用 SEM、XRD、纳米压痕等表征微观结构，万能试验机测试剪切强度。 → 解读：真空环境避免氧化干扰，多参数变量设计能精准找到最优焊接条件，测试方法覆盖结构到性能，结果可信度高。
关键发现 1：接头典型微观结构为 Y₂O₃-MgO / Cu₂Y₂O₅+Cu₃Ti₃O / TiCu+Ti₂Cu+Ag(s,s) / Ti(s,s)+Ti₂Cu / TC4，Ti 先与陶瓷反应，Cu 再参与形成双层反应层。 → 划重点：首次明确该体系的界面反应顺序，为后续优化接头结构提供了理论依据。
关键发现 2：当钎焊参数为880℃保温 10min时，接头剪切强度达到最大值38±7MPa，温度过高（＞920℃）或时间过长（＞30min）会导致反应层开裂，强度骤降。 → 实际意义：直接给出工程应用可复用的最优参数，为红外窗口组件量产提供技术支撑。
? 创新点 & 局限性
✅ 创新之处：
首次系统研究 Y₂O₃-MgO 纳米复合陶瓷与 TC4 合金的 AgCuTi 钎焊体系，填补该领域研究空白。
通过扩散偶实验证实 Ti 是初始反应关键元素，Cu 辅助形成稳定反应层，理清界面反应机制。
❌ 待改进方向：
接头的薄弱环节是 Cu₂Y₂O₅+Cu₃Ti₃O 反应层，其硬度（13.47GPa）和模量（301.2GPa）过高、塑性差（塑性因子 59.3%），易成为断裂源。
未研究低温或添加中间层对降低反应层脆性的作用，后续可探索复合钎料或梯度界面设计。
#文献阅读 #文献#带你一起读论文 #学术论文 #科研学习 #科研日常 #论文打卡 #SCI论文 #oc #平衡科研和生活
