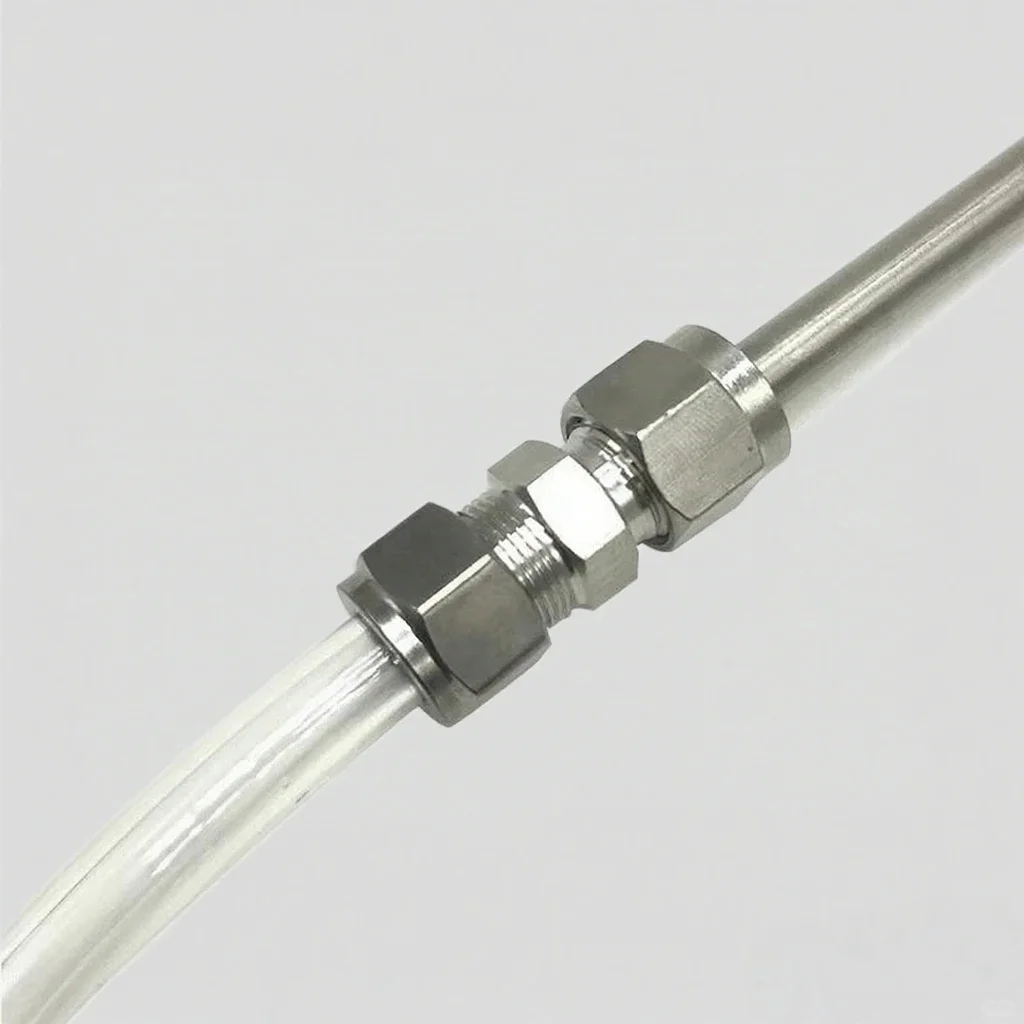

名称： 标准型卡套式管接头（Compression Fitting）
标准号：GB/T 3733-2008（等同 ISO 8434-1）
常见型号：PC-6-1/4（6 mm 管×1/4\" 外螺纹直头）
1️⃣ 一句话特征

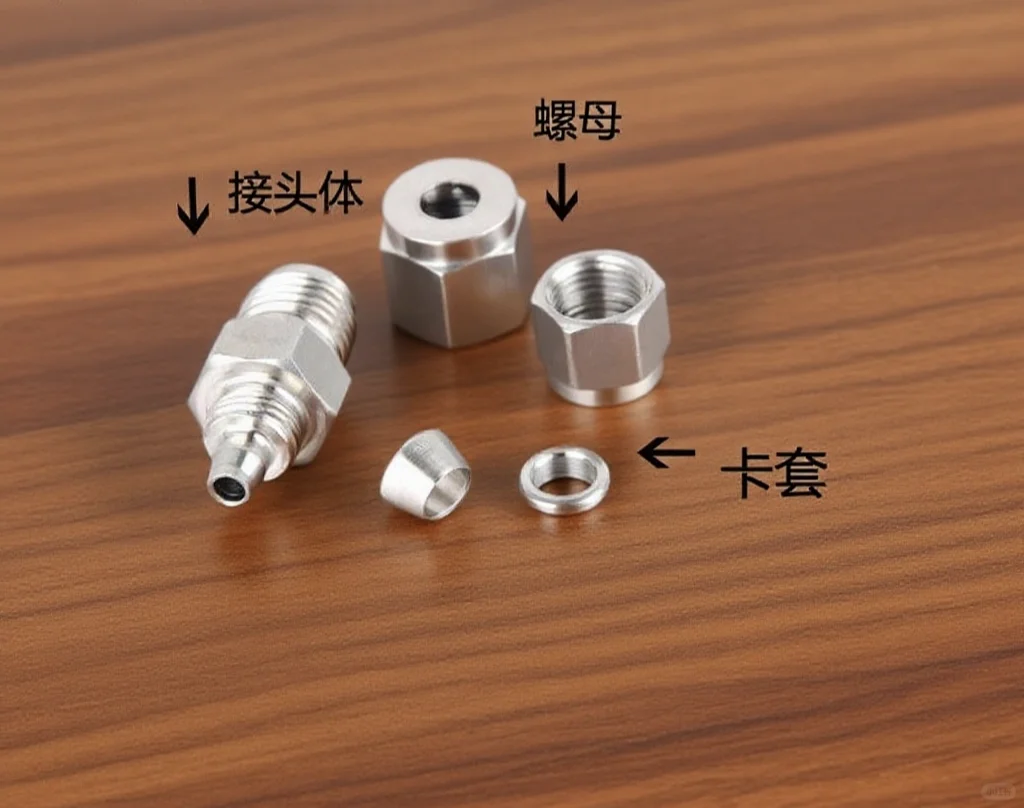

“一颗螺母、一个卡套、一个接头体，拧紧后卡套双刃‘咬’进管子，形成金属-金属密封，气动、液压管路最可靠的‘无焊接快拆’。”
2️⃣ 速读型号
PC-6-1/4
• PC：直通接头
• 6：塑料/铜管外径 6 mm
• 1/4：外螺纹 G1/4\"（BSPP）
3️⃣ 常用规格速查
| 管外径 | 螺纹 | 最大工作压力 | 适用介质 |
| 4 mm | G1/8\" | 31.5 MPa | 气动 |
| 6 mm | G1/4\" | 31.5 MPa | 液压 / 气动 |
| 8 mm | G3/8\" | 25 MPa | 液压 |
| 10 mm | G1/2\" | 25 MPa | 中压油路 |
4️⃣ 材料 & 密封
• 接头体：碳钢镀镍、黄铜、不锈钢 316
• 卡套：硬化碳钢（双刃）、不锈钢
• 密封：金属-金属 + O 形圈（BSPP 端面可选）
5️⃣ 安装 4 步曲
① 切管去毛刺 → ② 套螺母+卡套 → ③ 插入接头体 → ④ 1¼ 圈拧紧（手感突变即到位）
扭矩参考：M6 管 ≈ 20 N·m
6️⃣ 设计避坑
• 管壁厚 ≥ 0.8 mm，防止卡套切穿
• 重复拆装 ≤ 3 次，卡套已变形需换新
• 振动环境用双卡套（Superbite）或焊接式
#机械 #机械设计 #制造业 #标准件 #管件 #学习 #学习分享
