这是我在本科阶段完成的一个机械系统子模块设计——高精度线性运动执行单元。它是自动化设备中的核心执行结构之一，用于实现稳定、可重复的直线运动。整个设计从功能需求到装配仿真共花了约6周时间。
? 一、设计需求与方案构思
项目目标是设计一套能驱动工件沿单轴方向精确移动的装置，要求：
行程：200mm
定位精度：±0.02mm
负载：5kg
结构紧凑、易装配
通过对比气缸驱动与电动模组方案，最终选择了滚珠丝杆+步进电机直驱结构，兼顾精度与控制性。整体方案分为三部分：
1⃣ 电机驱动与联轴传动部分；
2⃣ 丝杆滑台导向模块；
3⃣上部安装支架与基座连接结构。
⚙ 二、关键计算与结构选型
在计算阶段，我对丝杆传动部分进行了受力与速度分析：
驱动力 F = (m·a + μ·m·g) / η
其中 m=5kg，a=0.2m/s²，摩擦系数μ≈0.05，传动效率η≈0.9。
计算得线性驱动力约为15N，对应扭矩 T = (F·p)/(2π) ≈ 0.1N·m，
因此选型1204型滚珠丝杆+42步进电机即可满足精度与速度要求。
导向部分采用双直线导轨+滑块结构，配合铝合金滑台，保证并行度与重复定位精度。
? 三、结构拆解与装配逻辑

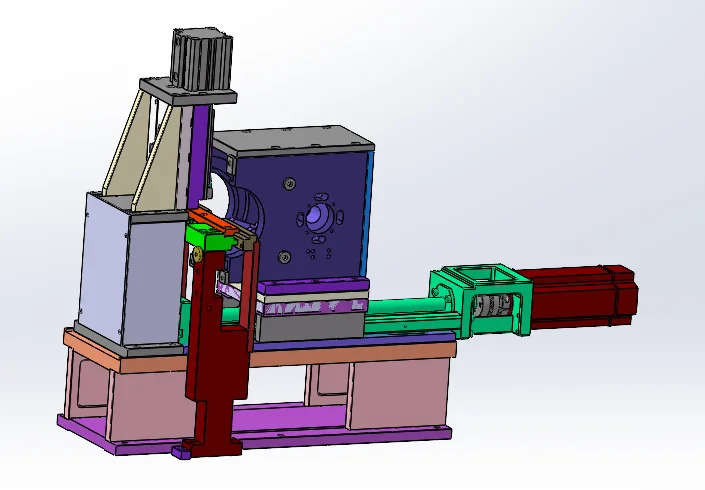

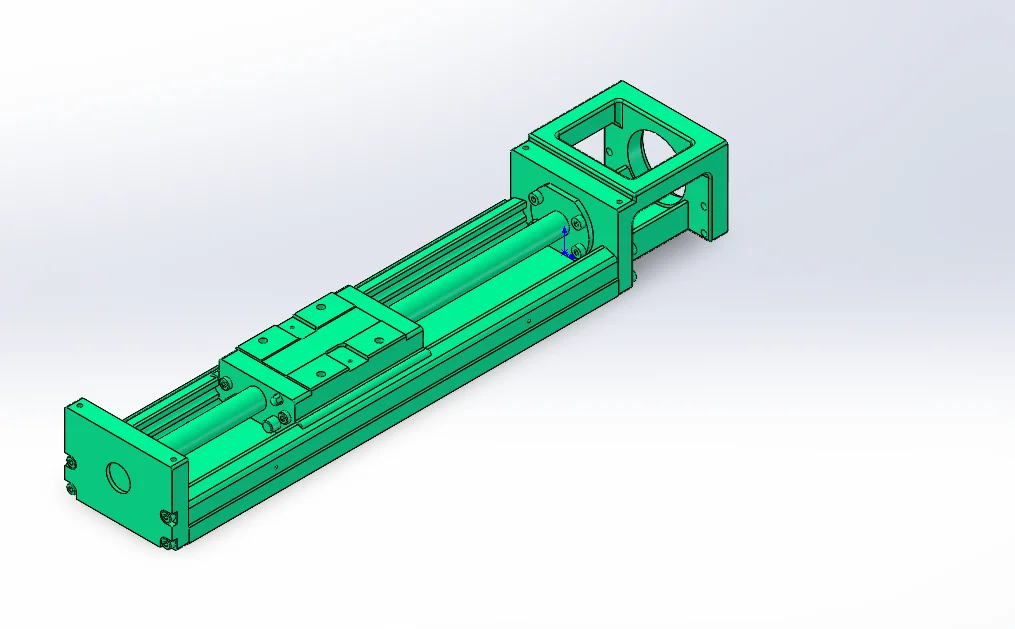

从图中可见，整体采用模块化组合设计：
绿色部分为滑台本体，负责运动导向；
紫色与红色为安装支撑与执行支架；
后部电机通过联轴器与丝杆连接，实现传动；

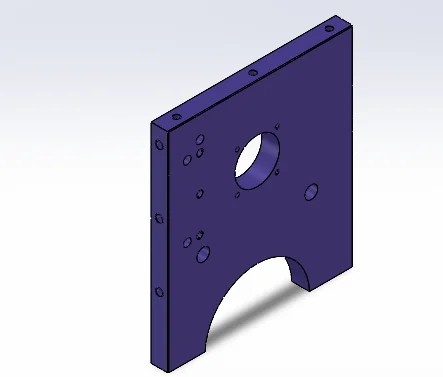

蓝色连接板为标准件接口，用于与上位结构对接。
每个部件在设计时都考虑了加工工艺：
连接板采用铣削+钻孔定位，孔距公差±0.05mm；
滑台体为铝挤型材料，既轻量又易于标准化；
安装孔位统一使用M6/M8规格，方便后续扩展。
? 四、建模、仿真与验证
建模使用SolidWorks完成，全装配约80个零件。
通过运动仿真验证滑块在全行程内无干涉；并进行了静力分析，结果如下：
最大应力约为材料屈服强度的38%；
最大变形量<0.04mm；
模态分析显示固有频率在95Hz以上，避免工作共振。
? 五、设计时长与经验总结
? 设计周期共6周：
方案与计算：1.5周
建模与装配：3周
仿真与出图：1.5周
这个项目让我真正理解了“机械设计的逻辑是可验证的艺术”：这套线性模组虽然只是整机的一个子模块，却是整个自动化设备的“执行心脏”。
从结构刚性、运动精度到装配容差控制，我第一次真正体会到——设计不是建模，而是让结构在现实中“动得起来”。
