机械设计er看这里！传动系统效率计算是机械设计的核心环节，直接关系到动力传递效果和设备选型合理性，今天手把手拆解～
传动系统的本质是“动力接力”：电机输出的动力，要经过带传动、齿轮、轴承、联轴器等部件，才能传递到工作机（比如输送带、机床主轴）。但每经过一个部件，都会因摩擦、形变等产生能量损耗，总效率是各部件效率的乘积——就像接力赛，每棒都有能量损失，最终效率得把每一步损耗都算进去～

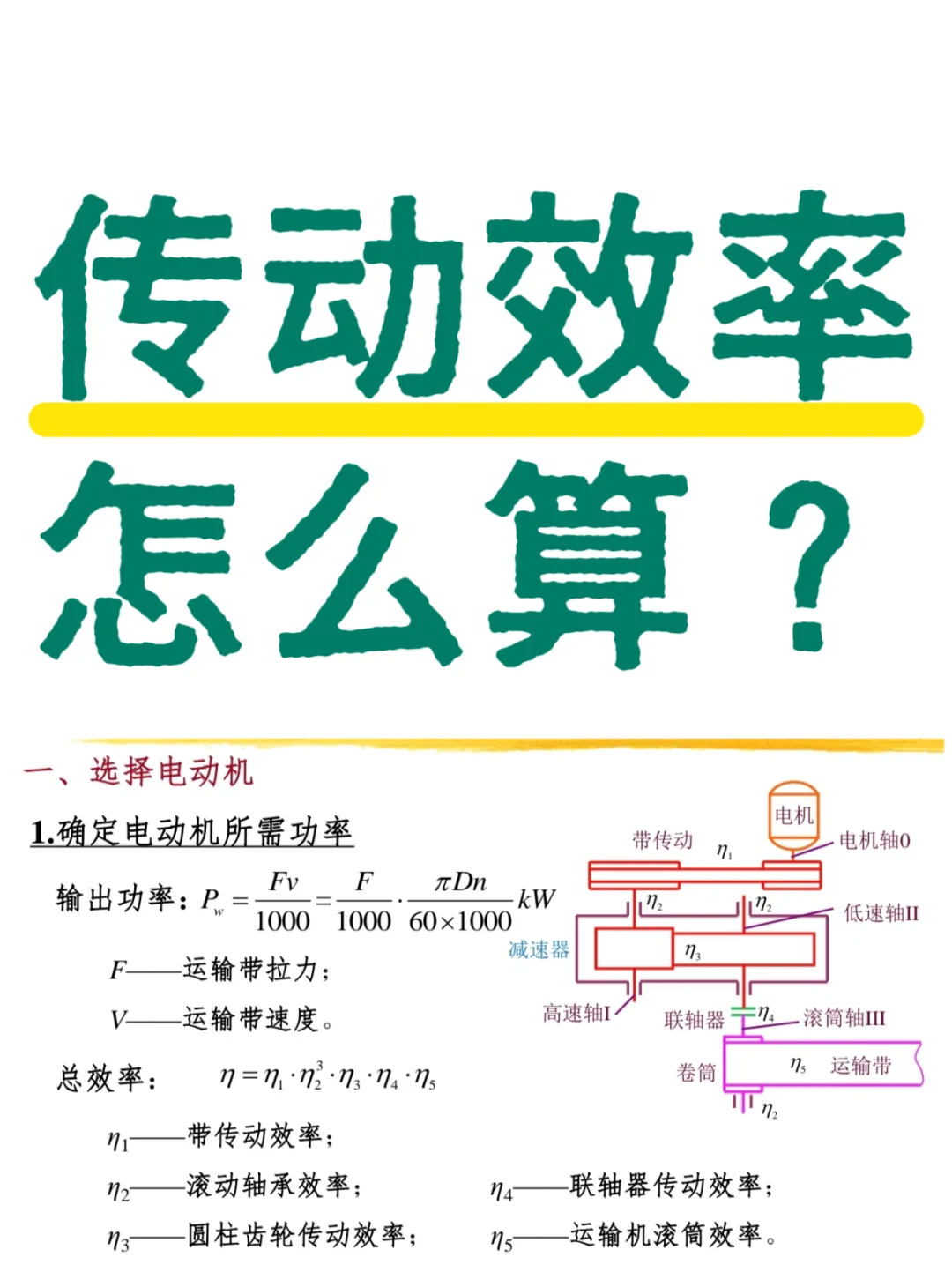

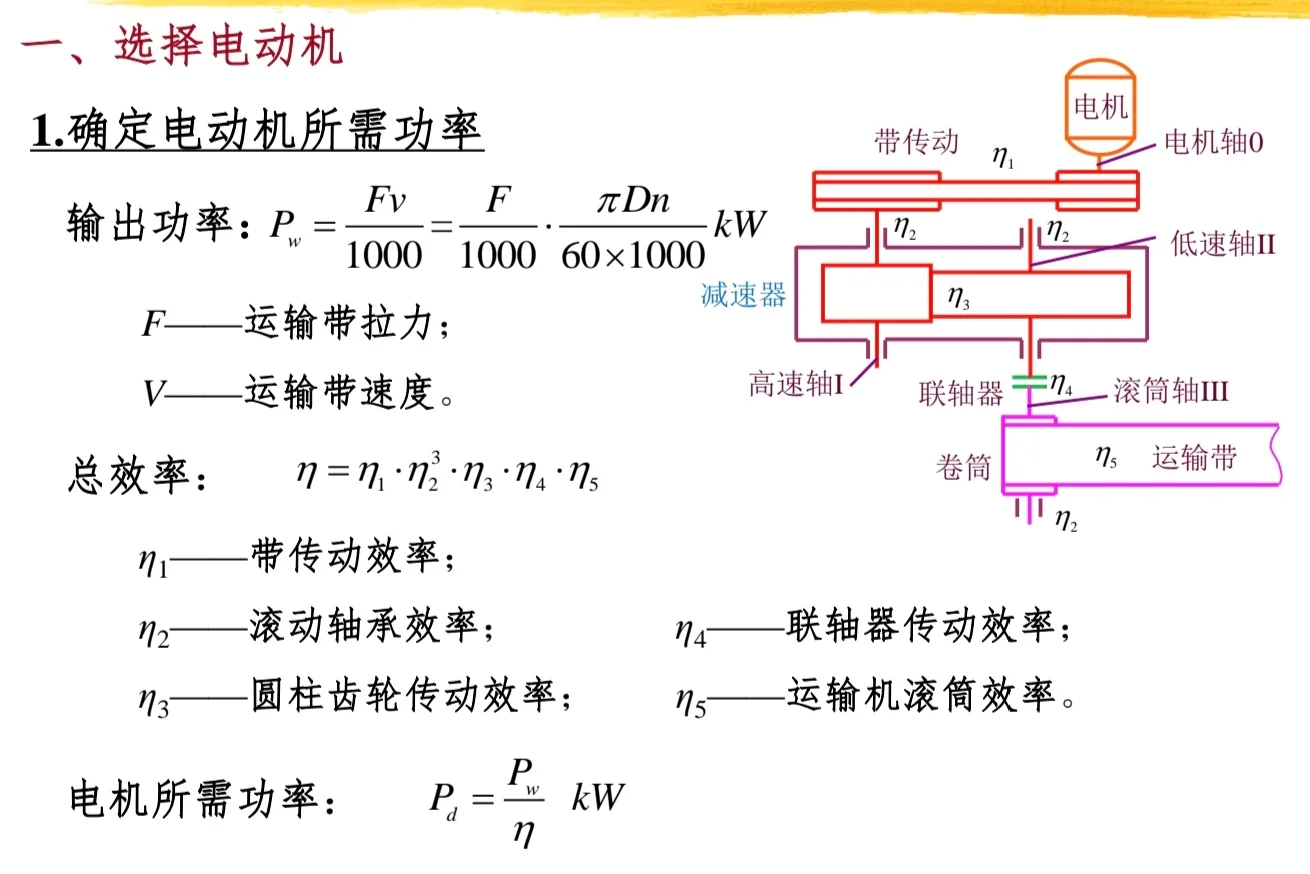

怎么计算总效率？
1. 列部件，查效率：先梳理传动链（比如“电机→V带→齿轮减速器→联轴器→工作机”），列出每个传动件（带、齿轮、蜗杆等）、支承件（轴承）、连接件（联轴器）。然后查《机械设计手册》，确定各部件效率（例：带传动效率0.9～0.96，闭式齿轮传动0.96～0.99，每对滚动轴承0.98～0.99，联轴器0.97～0.99）。

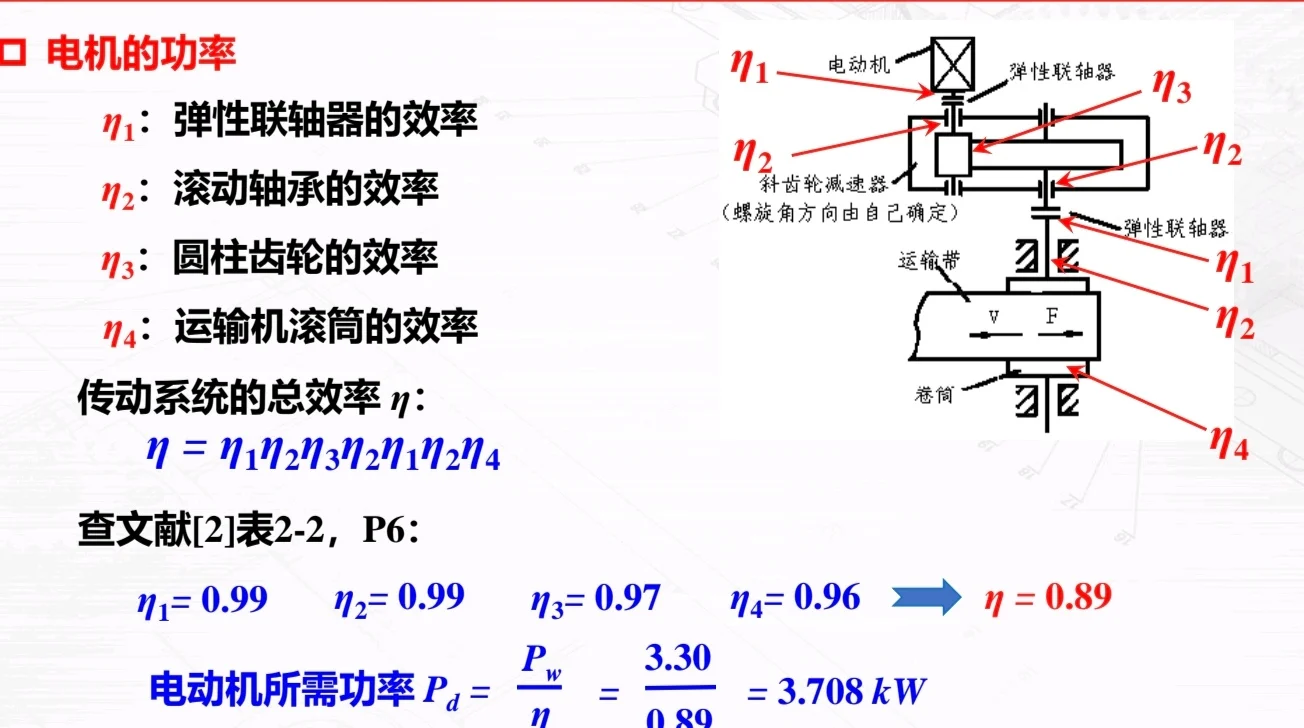

2. 连乘得总效率：总效率 \\eta = \\eta_1 \\times \\eta_2 \\times \\eta_3 \\times \\dots （重复的部件要多次乘，比如有3对滚动轴承，就要乘 \\eta_2^3 ）。
3. 算电机功率：工作机需要的功率是 P_w ，电机所需功率 P_d = \\frac{P_w}{\\eta} ——效率算错，要么电机“带不动”，要么“功率过剩”，既费钱又影响性能。
避坑小技巧

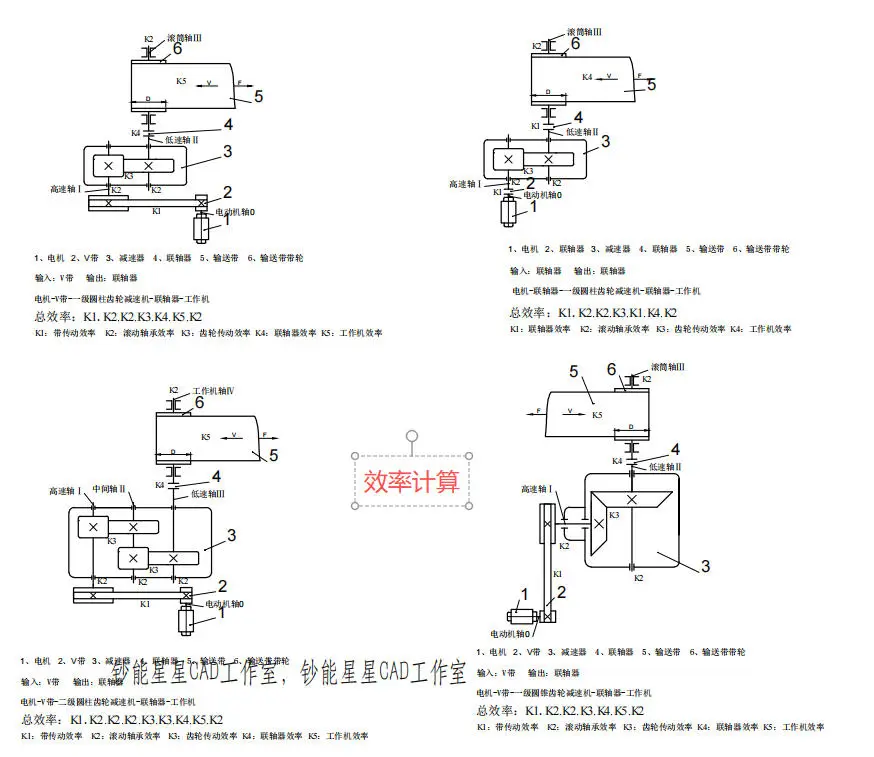

新手易漏算部件！教个方法：从电机轴开始，沿着传动路线“数到”工作机轴，每遇到一个传动/支承/连接件，就标记效率项。比如配图里的不同结构，有的是一级齿轮，有的是二级，还有V带、联轴器的组合，每类结构的效率项都不同，理清楚路线才不会漏～
实际意义
掌握效率计算，不仅能精准选电机，还能优化传动结构（比如减少多余传动环节、选高效部件），提升系统能效。这是机械设计从“能做”到“做好”的关键一步～
你计算传动效率时，最容易漏哪个部件？
#带式运输机传动装置设计 #减速器设计 #机械设计 #机械学习 #课程设计 #减速器课程设计 #带式运输机课设 #机械课程设计
