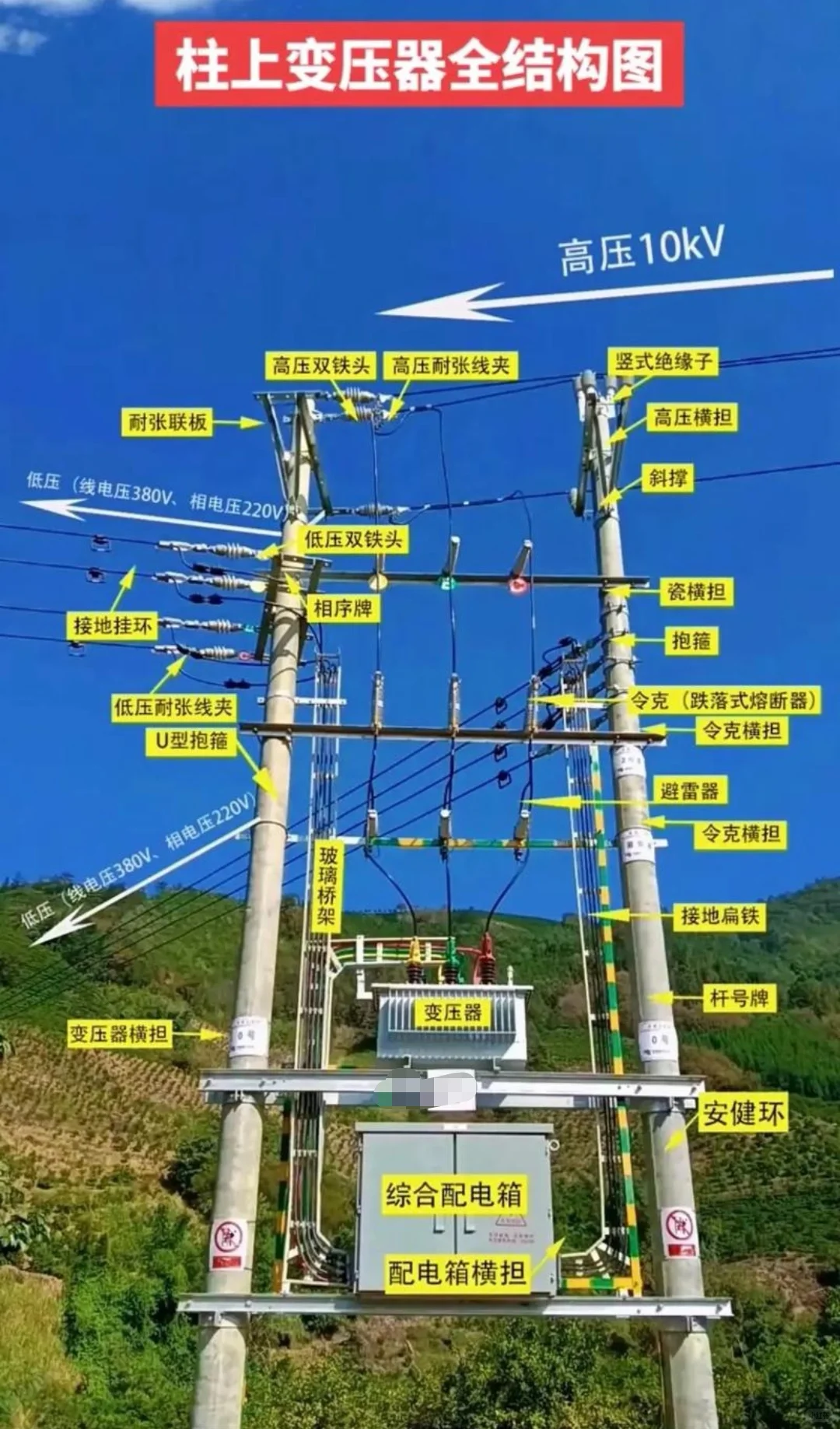

作为电力圈的“基建狂魔”，柱上变压器的结构你真的摸清了吗？今天就带大家拆解这张柱上变压器全结构图，从高压10kV到低压380V/220V，每个部件都有它的“岗位职责”！
⚡高压侧（10kV）核心部件
- 高压双铁头+耐张线夹+耐张联板：牢牢锁住高压线路，是电能传输的“第一关”
- 竖式绝缘子+高压横担：绝缘、支撑两手抓，保障高压线路安全稳定
- 令克（跌落式熔断器）：线路故障时的“安全闸”，自动跌落切断电路；避雷器：打雷天的“保护伞”，把雷电冲击牢牢挡住
?低压侧（380V/220V）关键配置
- 低压双铁头+耐张线夹+接地挂环：把降压后的电能输送到千家万户，接地装置时刻守护用电安全
- 相序牌：明确三相电相位，避免接错影响设备运行
?核心设备区
- 变压器：整个结构的“心脏”，完成10kV到380V/220V的降压“魔术”
- 综合配电箱：电能分配、计量、保护的“中枢大脑”
- 玻璃桥架：规整布线，让线路走向清晰又安全
从高压到低压，从设备到辅件，每一个细节都是电力系统稳定运行的保障！电力人看完是不是觉得知识又巩固了？电气小白是不是也对电网设施多了份敬畏？
#电力知识 #高压电气 #柱上变压器 #电力工程 #知识科普
