氧化锆陶瓷在齿科领域的发展与应用
在当今齿科领域，不断追求更高质量的修复材料以满足患者对美观与功能的双重需求。氧化锆陶瓷作为一种备受瞩目的材料，凭借其独特的性能优势，在齿科修复和种植技术中发挥着越来越重要的作用。从传统到创新，氧化锆陶瓷历经多个发展阶段，每一次的进步都为齿科治疗带来新的可能。下面就让我们深入了解氧化锆陶瓷在齿科领域的发展与应用。
氧化锆是什么

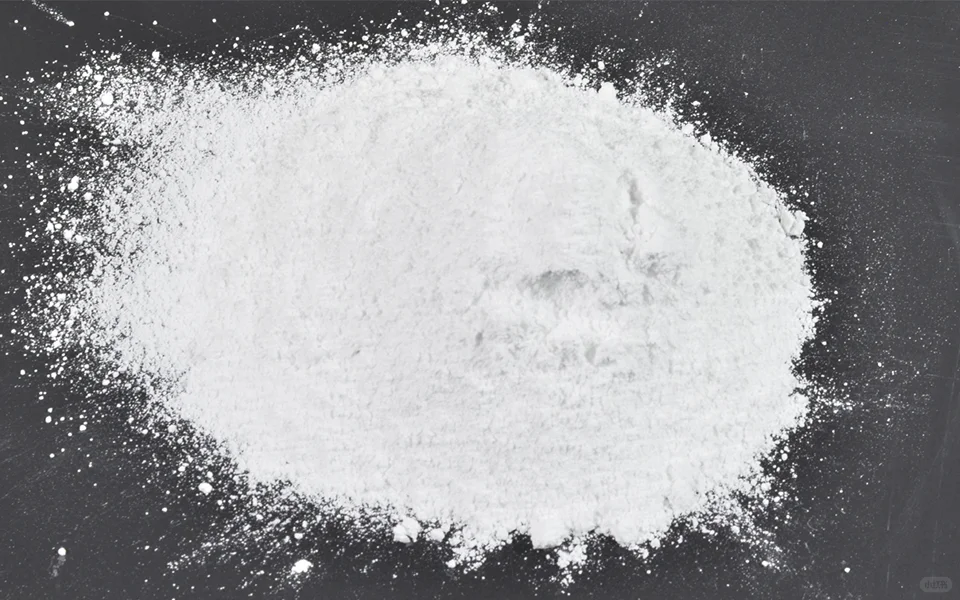

氧化锆陶瓷粉是一种高性能的陶瓷材料原料，主要由氧化锆（ZrO₂）微粒组成。这种粉末具有极高的硬度、耐磨性、耐腐蚀性和优异的热稳定性，是制造先进陶瓷制品的关键材料之一。氧化锆陶瓷粉通过精细的制备工艺获得，其颗粒大小均匀，纯度高，能够在高温下保持稳定的化学和物理性质。因此，它被广泛应用于制造高温结构件、电子元件、生物医用植入物、切削工具以及耐磨涂层等领域，是现代工业和高科技产业中不可或缺的重要材料。
外观与颜色：纯净的氧化锆为白色固体，含有杂质时会显现灰色或淡黄色。添加显色剂后，可显示各种其它颜色。
密度与熔点：氧化锆的密度约为5.685.89g/cm³，熔点高达27002900℃，这使得它在高温环境下具有良好的稳定性和可靠性。
晶体形态：氧化锆有三种晶体形态，即单斜、四方和立方晶相。常温下氧化锆以单斜相存在，加热到1100℃左右转变为四方相，更高温度则转化为立方相。
热导率与电导率：氧化锆的热导率和电导率较低，使其具有良好的绝缘性能。
齿科材料氧化锆陶瓷的发展
一、传统氧化锆陶瓷（第一代）
材料特点：主要采用3mol%（质量分数为5.2%）的氧化钇（Y₂O₃）作为稳定剂，并添加0.25%至0.5%的氧化铝作为助熔剂。主晶相为四方相氧化锆（3Y-TZP），晶粒尺寸在0.5至1.0μm 之间。此材料因主晶相3Y-TZP 的相变增韧效应，具有高强度和高断裂韧性，弯曲强度通常高达1000至1500MPa，断裂韧性约为3.5至4.5MPa·m⁻¹/²。
临床应用：主要用作全冠或全瓷桥修复的底冠材料，与烧结表面饰面瓷结合可获得较好美观效果，适用于前、后牙的单冠及固定桥修复。但存在氧化锆底冠与饰面瓷匹配结合的问题，有崩瓷风险。
代表性产品：包括 Lava Frame（3M ESPE）、KaVo Everest ZH（KaVo Dental
在当今齿科领域，不断追求更高质量的修复材料以满足患者对美观与功能的双重需求。氧化锆陶瓷作为一种备受瞩目的材料，凭借其独特的性能优势，在齿科修复和种植技术中发挥着越来越重要的作用。从传统到创新，氧化锆陶瓷历经多个发展阶段，每一次的进步都为齿科治疗带来新的可能。下面就让我们深入了解氧化锆陶瓷在齿科领域的发展与应用。
氧化锆是什么
氧化锆陶瓷粉是一种高性能的陶瓷材料原料，主要由氧化锆（ZrO₂）微粒组成。这种粉末具有极高的硬度、耐磨性、耐腐蚀性和优异的热稳定性，是制造先进陶瓷制品的关键材料之一。氧化锆陶瓷粉通过精细的制备工艺获得，其颗粒大小均匀，纯度高，能够在高温下保持稳定的化学和物理性质。因此，它被广泛应用于制造高温结构件、电子元件、生物医用植入物、切削工具以及耐磨涂层等领域，是现代工业和高科技产业中不可或缺的重要材料。
外观与颜色：纯净的氧化锆为白色固体，含有杂质时会显现灰色或淡黄色。添加显色剂后，可显示各种其它颜色。
密度与熔点：氧化锆的密度约为5.685.89g/cm³，熔点高达27002900℃，这使得它在高温环境下具有良好的稳定性和可靠性。
晶体形态：氧化锆有三种晶体形态，即单斜、四方和立方晶相。常温下氧化锆以单斜相存在，加热到1100℃左右转变为四方相，更高温度则转化为立方相。
热导率与电导率：氧化锆的热导率和电导率较低，使其具有良好的绝缘性能。
齿科材料氧化锆陶瓷的发展
一、传统氧化锆陶瓷（第一代）
材料特点：主要采用3mol%（质量分数为5.2%）的氧化钇（Y₂O₃）作为稳定剂，并添加0.25%至0.5%的氧化铝作为助熔剂。主晶相为四方相氧化锆（3Y-TZP），晶粒尺寸在0.5至1.0μm 之间。此材料因主晶相3Y-TZP 的相变增韧效应，具有高强度和高断裂韧性，弯曲强度通常高达1000至1500MPa，断裂韧性约为3.5至4.5MPa·m⁻¹/²。
临床应用：主要用作全冠或全瓷桥修复的底冠材料，与烧结表面饰面瓷结合可获得较好美观效果，适用于前、后牙的单冠及固定桥修复。但存在氧化锆底冠与饰面瓷匹配结合的问题，有崩瓷风险。
代表性产品：包括 Lava Frame（3M ESPE）、KaVo Everest ZH（KaVo Dental
