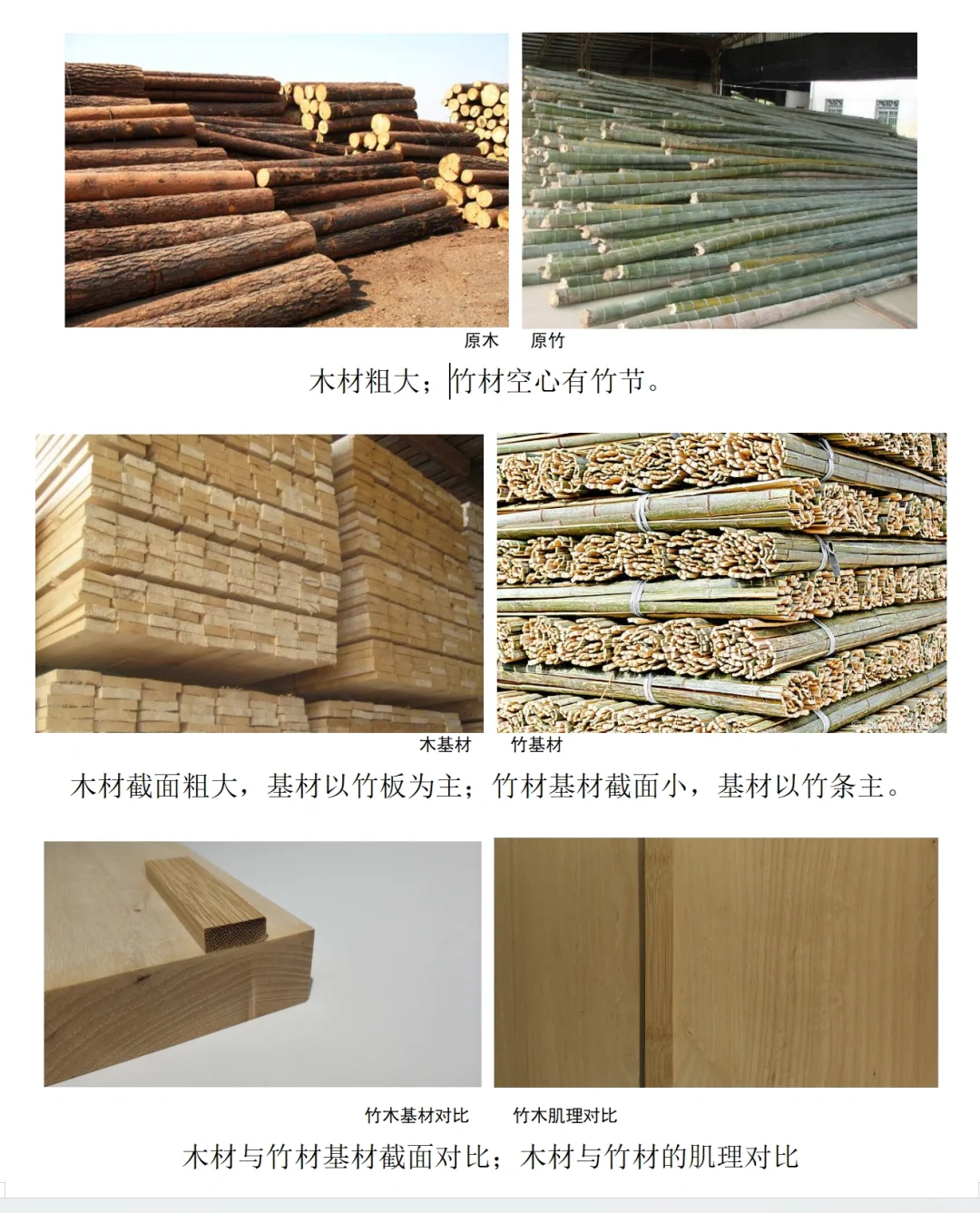

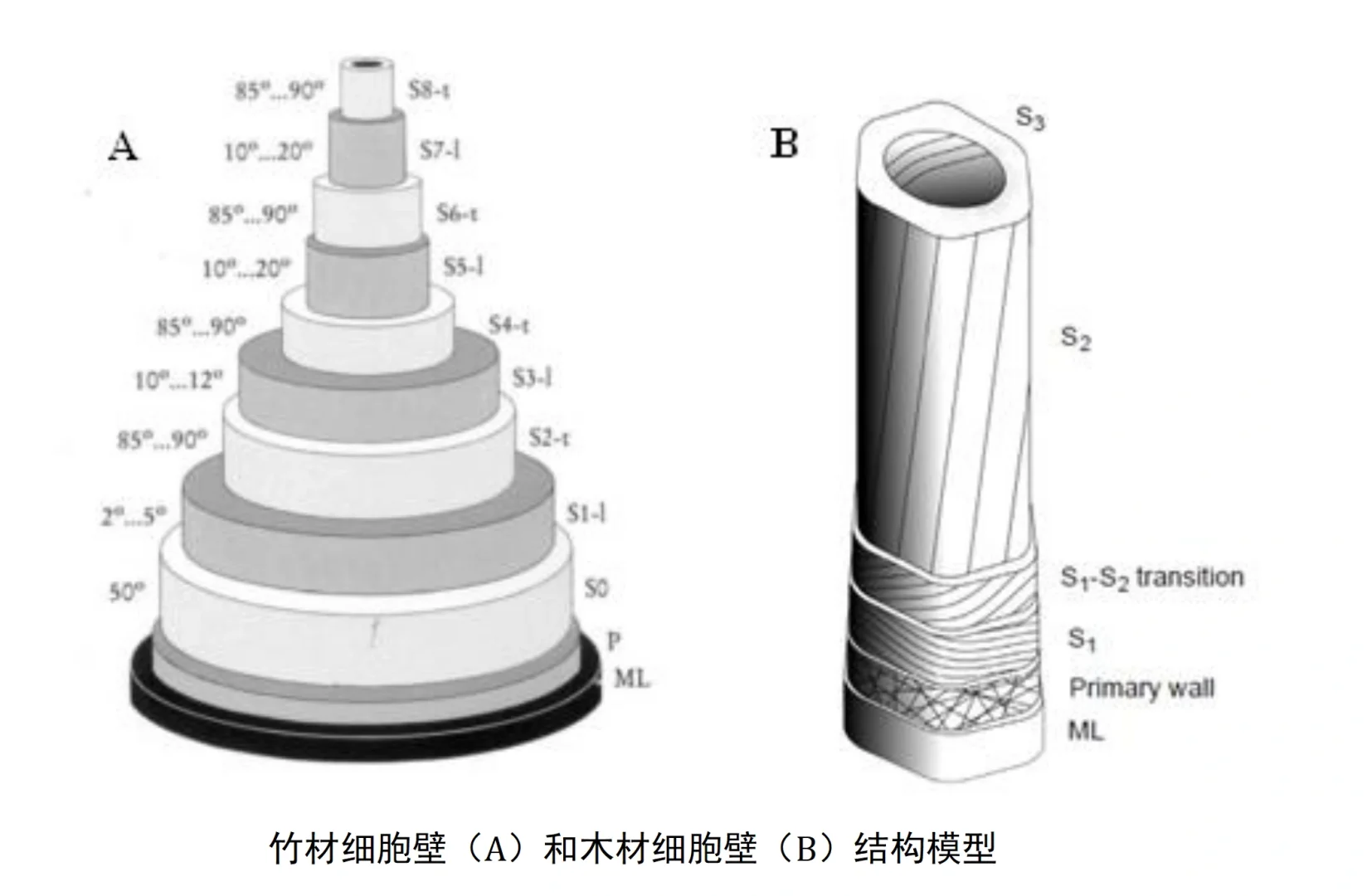

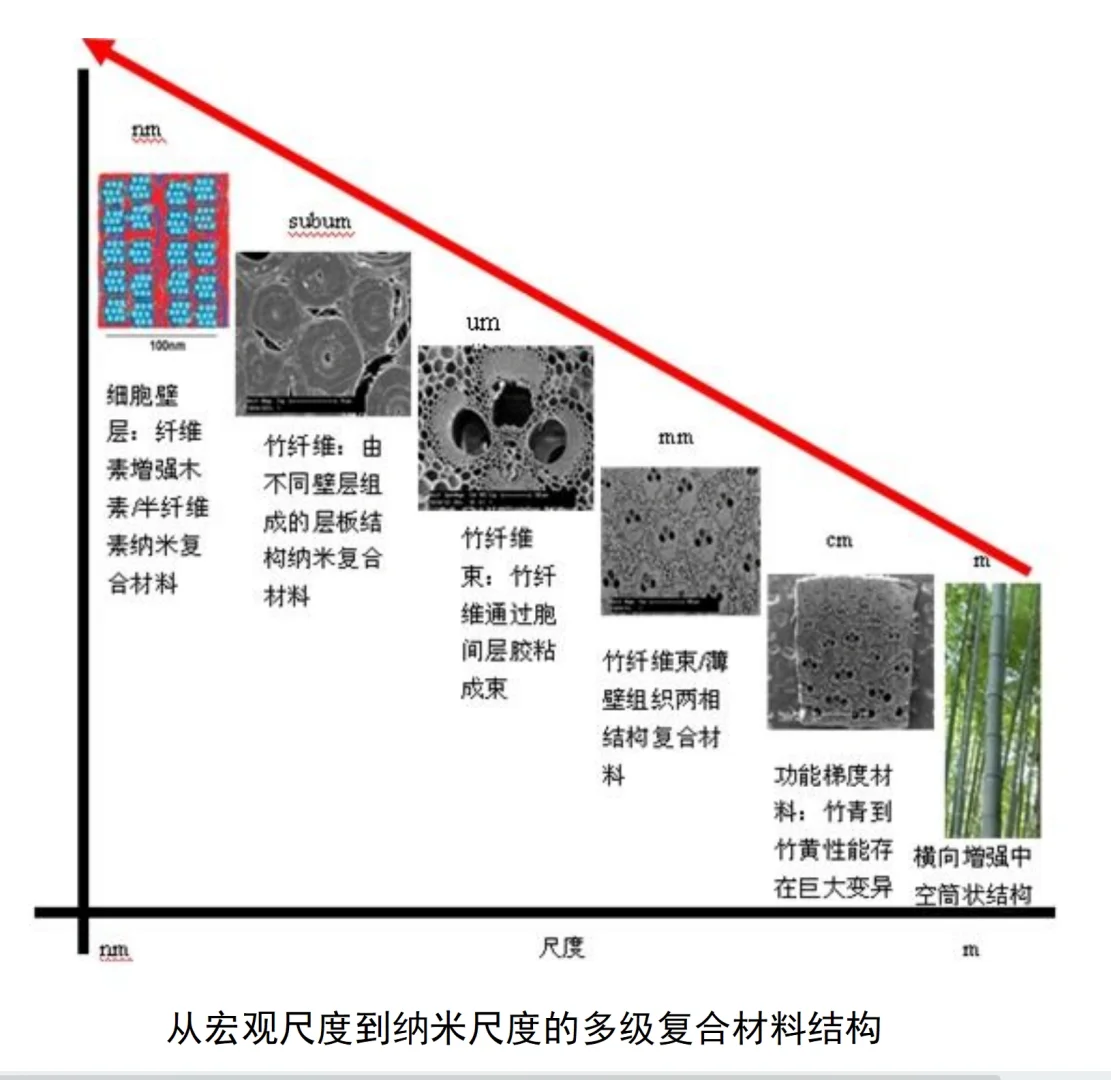

天然竹材从现代复合材料的角度看，从宏观到微观竹子逐层皆为一种复合构造，为复杂多层次生壁复合形成的生物复合型微纳米结构材料，该构造赋予了竹材独特的物理性能。竹材中典型的毛竹，纤维的抗拉强度1078.63 MPa，接近钢材的抗拉强度1961.33 MPa，因此，毛竹纤维是纵向力学性能非常好的生物性材料。
竹纤维细胞壁横纵向弹模，分别为5.91 GPa和16.1 GPa，横纵向差异接近2.5倍，差异显著，但纤维硬度在横纵向上没有明显差异；竹材内层到表层硬度呈增加趋势，纤维纵向弹模无明显变化；竹纤维分布排列极为整齐，使得竹材横向十分坚韧，竖向非常脆弱，故有成语——势如破竹；从冷热收缩而言,竹纤维纵向方向热膨胀系数为9.668 μm/(m℃),纤维横向热膨胀系数为22.301 μm/(m℃)，横纵向差异近2.5倍，是导致竹条自然弯曲的主要原因之一。#竹#竹设计#设计 #家具设计
竹纤维细胞壁横纵向弹模，分别为5.91 GPa和16.1 GPa，横纵向差异接近2.5倍，差异显著，但纤维硬度在横纵向上没有明显差异；竹材内层到表层硬度呈增加趋势，纤维纵向弹模无明显变化；竹纤维分布排列极为整齐，使得竹材横向十分坚韧，竖向非常脆弱，故有成语——势如破竹；从冷热收缩而言,竹纤维纵向方向热膨胀系数为9.668 μm/(m℃),纤维横向热膨胀系数为22.301 μm/(m℃)，横纵向差异近2.5倍，是导致竹条自然弯曲的主要原因之一。#竹#竹设计#设计 #家具设计
