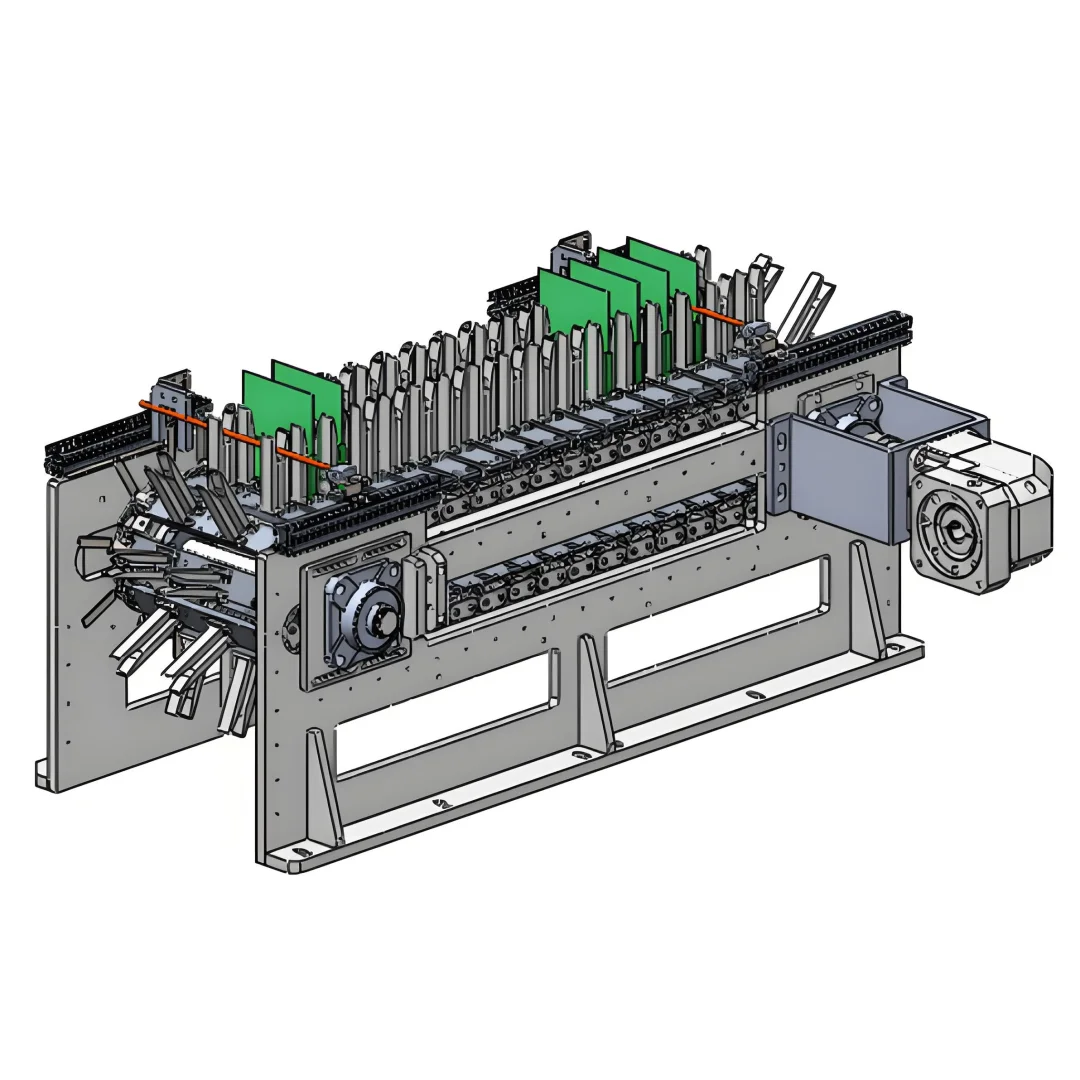

➡️水车式输送机构，一般是指一种类似水车结构的物料输送装置，它具有高效稳定的物料传输，结构简单紧凑，后期维护成本较低等优点，为众多生产场景提供了解决方案。

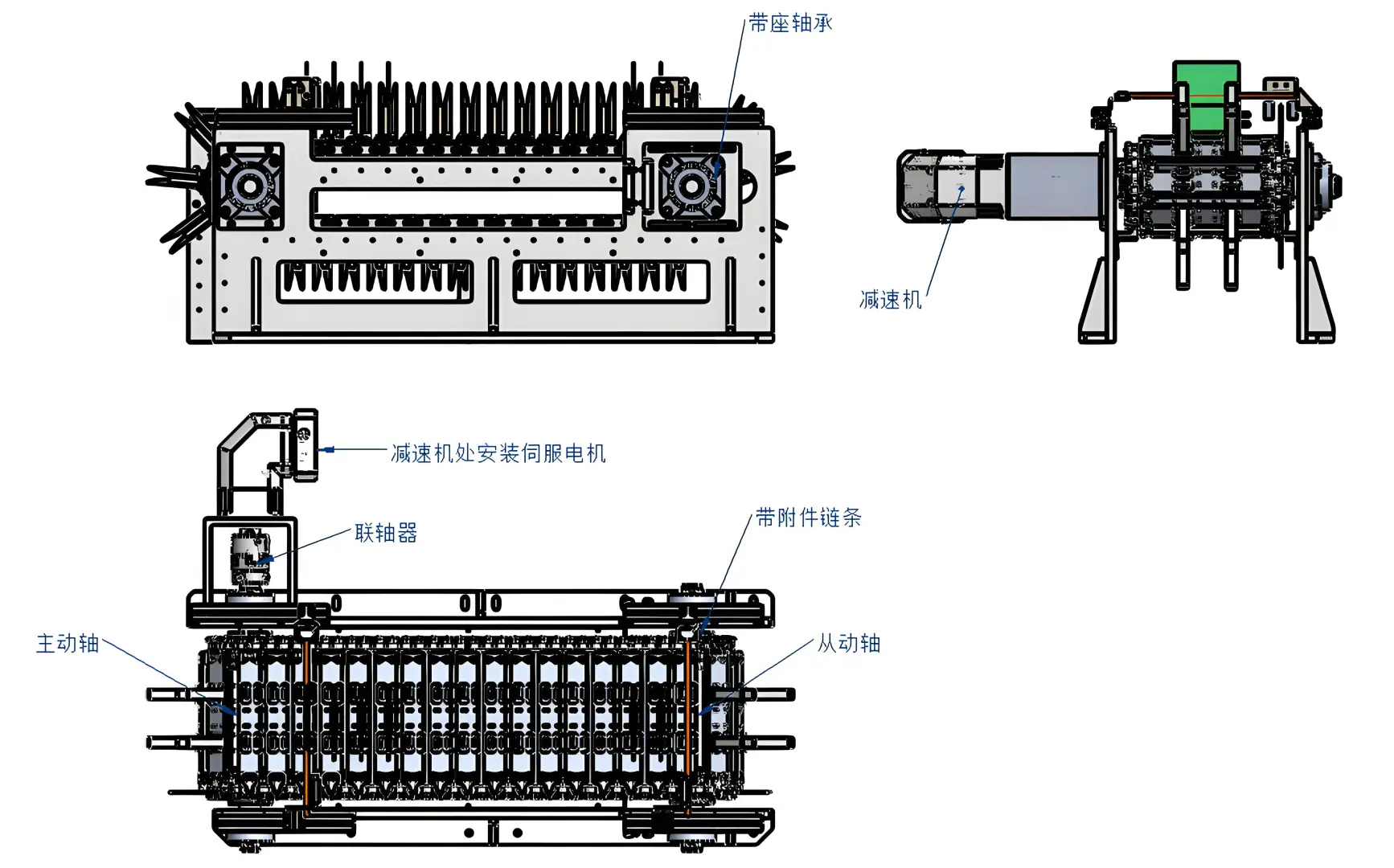

➡️该套机构主要由带附件的链条、链轮、带座轴承、主动轴和从动轴等核心零部件组成。（如图一）

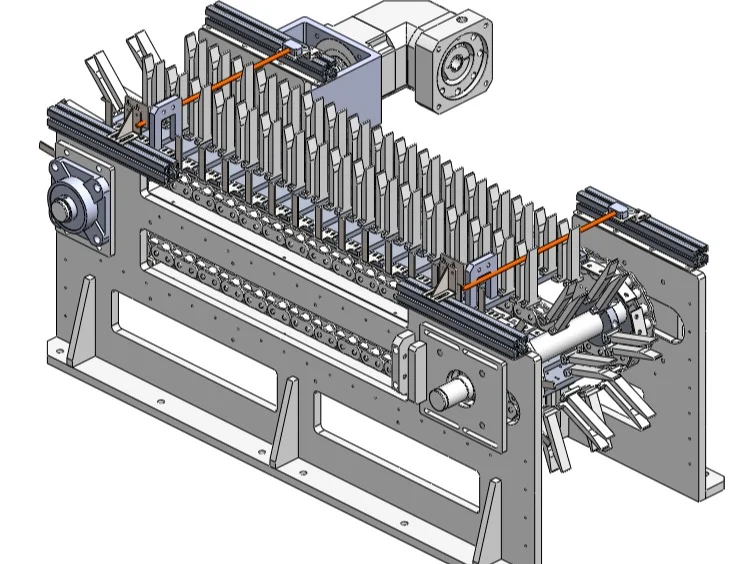

➡️从整体布局来看，四个带座轴承稳稳地固定在机构的两端，作为关键的支撑与连接部件，主动轴和从动轴分别连接两端的带座轴承，为动力传输搭建起稳固的桥梁，链轮牢牢固定在主动轴和从动轴的两侧，带附件的链条挂在左右两侧的链轮上，串联起整个输送流程。（如图二）

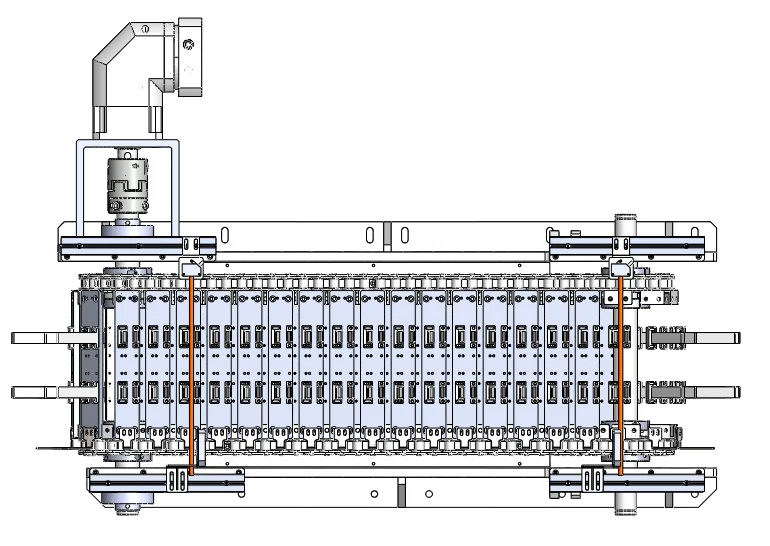

➡️在两条链条的中间部位，则有自制的机加工铝件进行连接，铝件的两端固定在左右链条的附件上，铝件的上方则固定这大量的机加工件（量大可选择开模）起到对产品的导向固定作用。（如图二）

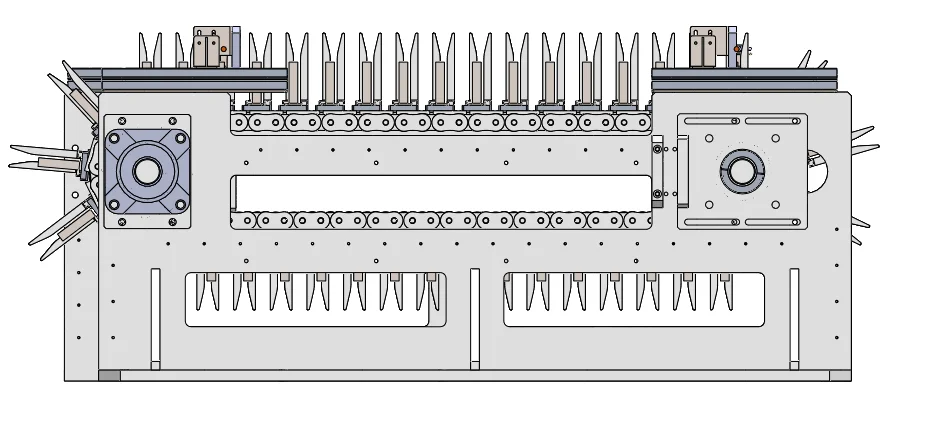

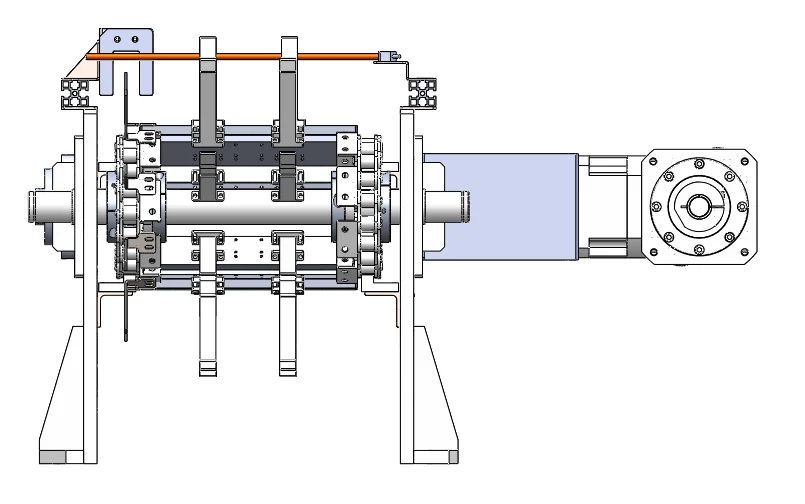

➡️整套机构采用伺服电机进行驱动，在下料端的位置设置一组对射光电，实时检测物料是否到达设定的下料位置，同时，通过程序设定，让伺服电机与对射光电进行互锁，协同工作，可以实现更加精准的动作控制，减少累计误差的产生。（如图三）
?工作原理为：当伺服电机通电后，电机带动主动轴旋转，固定在其上的链轮同步转动，当链轮转动后，与之紧密咬合的链条也随之而动，同样的，链条启动后，固定在链条上的铝件以及物料导向件也会同步移动一个单位，周而复始，高效，精准的完成物料输送任务。
?该套机构所使用的物料规格：伺服电机功率为750W，所配备减速比为1:10的减速，主动轴和从动轴的直径为40mm，带座轴承的型号为BDR-207，链条所选用的节距为25.4mm（常用的节距还有19.05mm,38.1mm等）带附件链条，连接链条的铝条厚度为10mm。
?下一篇将发布《做机械绕不开的八大机构》
个人观点，仅供参考，严禁抄袭
#机械设计 #机械结构 #机械工程师
#机械原理 #机械制造 #机械
