二硅酸锂与玻璃陶瓷封装基板

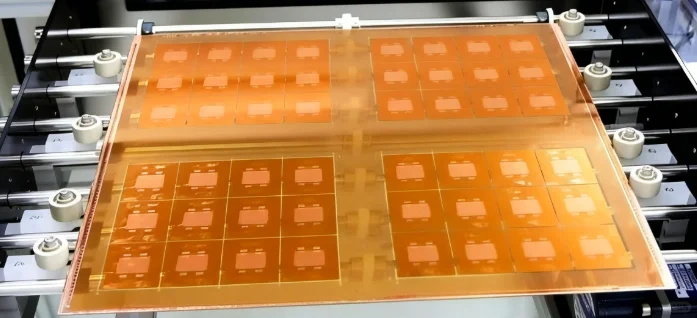

玻璃陶瓷封装基板 结合了低温共烧陶瓷（LTCC）技术和先进的玻璃材料技术。这种基板主要用于封装要求高可靠性、高散热性和优异光学性能的电子元件，如高功率LED、半导体激光器（LD）、VCSEL（垂直腔面发射激光器）等。二硅酸锂（Li₂Si₂O₅）是这类复合材料的核心功能相，它的晶体结构直接决定了基板的物理化学性能，在玻璃陶瓷封装基板中具有重要应用。
二硅酸锂微晶玻璃陶瓷性能

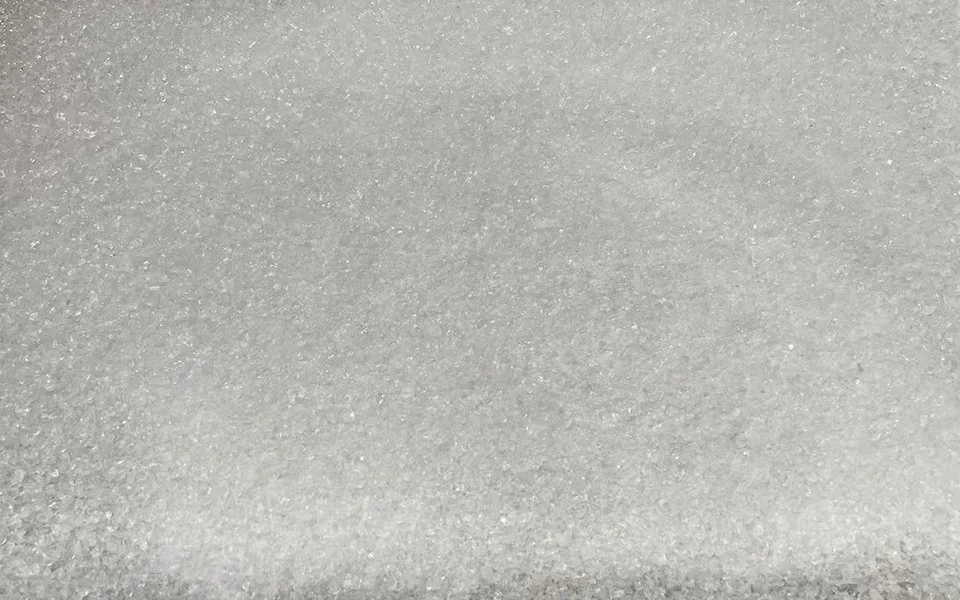

二硅酸锂的化学体系以“硅酸盐网络+锂基析晶相”为核心，辅以功能性添加剂。其主要成分包括SiO₂、Li₂O，还可能含有少量Al₂O₃等其他氧化物。
微观结构：呈现“玻璃相包裹纳米微晶相”的复合体系。微晶相主要为二硅酸锂晶体，形态呈针状或短柱状，尺寸在50-500nm，均匀镶嵌于玻璃相中。玻璃相以SiO₂为主，围绕微晶相形成连续的“包裹层”，其表面易通过硅烷偶联剂修饰，强化界面结合。
优异的力学性能：弯曲强度达450-650MPa，维氏硬度5-6GPa，断裂韧性2-4MPa・m¹/²，高强抗裂，抗变形、抗断裂能力突出，能有效增强封装基板的机械强度。
精准的热匹配性：热膨胀系数为8-12×10⁻⁶/℃，可通过调整微晶含量调控，能与芯片、金属引线框架等匹配，减少温度变化时的热应力开裂，同时较低的热导率可减少外部环境对元件的热干扰。
良好的化学稳定性：抗稀酸及中性溶液侵蚀，在潮湿环境下性能稳定，强碱环境仅轻微腐蚀，能保护封装基板内的电子元件免受化学物质侵蚀。
优良的电绝缘性：材料本身为无机绝缘体，电导率极低，<10⁻¹²S/m，可隔绝电子元件与外部导电环境，防止短路，确保封装基板的电气性能稳定。
成型与集成便利性：粉体可通过流延、注塑等工艺制成薄型封装壳体，厚度可低至0.1mm，满足电子设备小型化需求，且与金属、陶瓷等其他封装材料的兼容性好，可通过共烧结技术实现多层结构集成，提升封装密度。
二硅酸锂影响了玻璃陶瓷封装基板什么性能
1.机械性能-显著增强
这是二硅酸锂微晶玻璃陶瓷最突出的影响。
极高的机械强度和韧性：二硅酸锂晶体（Li₂Si₂O₅）在玻璃基体中交错互锁，形成一种类似“钢筋混凝土”的强化结构。这能极大地提高基板的抗弯强度、硬度和断裂韧性。
对封装基板的影响：
更高的结构可靠性
玻璃陶瓷封装基板 结合了低温共烧陶瓷（LTCC）技术和先进的玻璃材料技术。这种基板主要用于封装要求高可靠性、高散热性和优异光学性能的电子元件，如高功率LED、半导体激光器（LD）、VCSEL（垂直腔面发射激光器）等。二硅酸锂（Li₂Si₂O₅）是这类复合材料的核心功能相，它的晶体结构直接决定了基板的物理化学性能，在玻璃陶瓷封装基板中具有重要应用。
二硅酸锂微晶玻璃陶瓷性能
二硅酸锂的化学体系以“硅酸盐网络+锂基析晶相”为核心，辅以功能性添加剂。其主要成分包括SiO₂、Li₂O，还可能含有少量Al₂O₃等其他氧化物。
微观结构：呈现“玻璃相包裹纳米微晶相”的复合体系。微晶相主要为二硅酸锂晶体，形态呈针状或短柱状，尺寸在50-500nm，均匀镶嵌于玻璃相中。玻璃相以SiO₂为主，围绕微晶相形成连续的“包裹层”，其表面易通过硅烷偶联剂修饰，强化界面结合。
优异的力学性能：弯曲强度达450-650MPa，维氏硬度5-6GPa，断裂韧性2-4MPa・m¹/²，高强抗裂，抗变形、抗断裂能力突出，能有效增强封装基板的机械强度。
精准的热匹配性：热膨胀系数为8-12×10⁻⁶/℃，可通过调整微晶含量调控，能与芯片、金属引线框架等匹配，减少温度变化时的热应力开裂，同时较低的热导率可减少外部环境对元件的热干扰。
良好的化学稳定性：抗稀酸及中性溶液侵蚀，在潮湿环境下性能稳定，强碱环境仅轻微腐蚀，能保护封装基板内的电子元件免受化学物质侵蚀。
优良的电绝缘性：材料本身为无机绝缘体，电导率极低，<10⁻¹²S/m，可隔绝电子元件与外部导电环境，防止短路，确保封装基板的电气性能稳定。
成型与集成便利性：粉体可通过流延、注塑等工艺制成薄型封装壳体，厚度可低至0.1mm，满足电子设备小型化需求，且与金属、陶瓷等其他封装材料的兼容性好，可通过共烧结技术实现多层结构集成，提升封装密度。
二硅酸锂影响了玻璃陶瓷封装基板什么性能
1.机械性能-显著增强
这是二硅酸锂微晶玻璃陶瓷最突出的影响。
极高的机械强度和韧性：二硅酸锂晶体（Li₂Si₂O₅）在玻璃基体中交错互锁，形成一种类似“钢筋混凝土”的强化结构。这能极大地提高基板的抗弯强度、硬度和断裂韧性。
对封装基板的影响：
更高的结构可靠性
