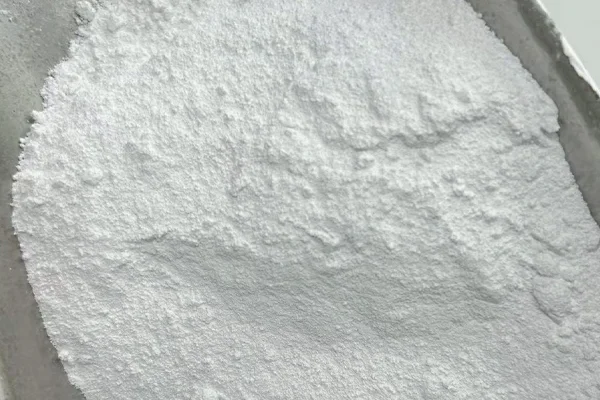

给大家介绍一款江苏秋正新材研发出来的一款微晶玻璃：氟金云母微晶玻璃（Fluorophlogopite Glass-Ceramic Powder）。这种微晶玻璃通过纤维状互锁云母晶体结构，实现了物理性能（高强、绝缘、耐热）与化学性能（耐蚀、稳定）的协同提升，尤其适用于军工绝缘、精密仪器等极端环境。目前我们接受定制研磨粒径。

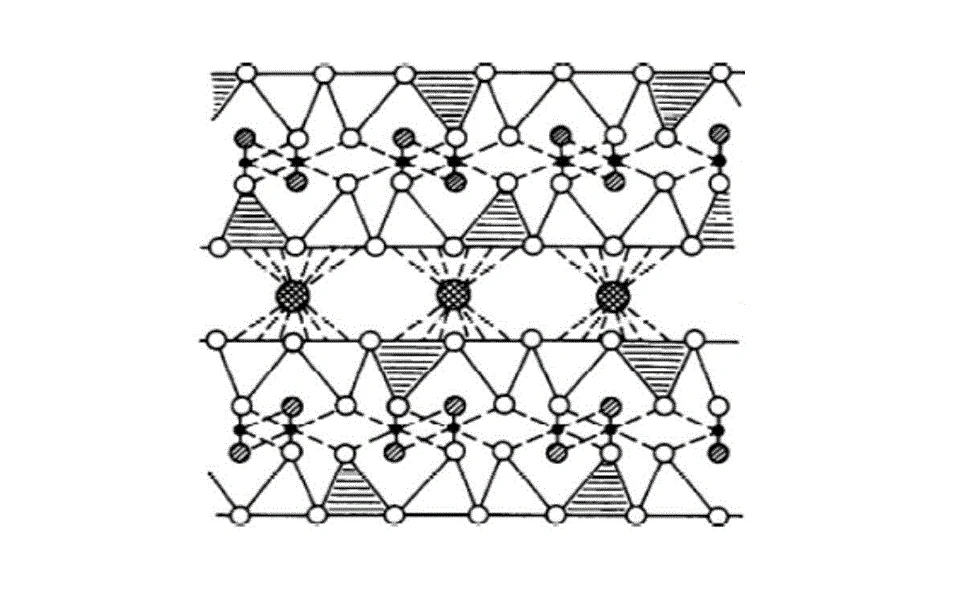

氟金云母的化学式为KMg₃(AlSi₃O₁₀)F₂，其层状结构由硅氧四面体双层通过K⁺离子连接。在特定热处理条件下，能够通过析晶过程形成纤维状微晶互锁的云母晶体结构。在微晶玻璃基体中，这种层状结构可通过热处理进一步优化，使微晶以纤维状形态交织互锁，保持稳定的耐热性能的同时，增强了材料的力学性能与断裂韧性。
一、基本物理参数
密度
2.5–3.0g/cm³，典型值为2.6g/cm³。这一密度介于普通玻璃（2.5g/cm³）与陶瓷（3.0–4.0g/cm³）之间，兼具轻量化与高强度特性。
硬度
显微硬度：3.95–4.5GPa，相当于莫氏硬度4–5级。
纳米压痕硬度：约15–20GPa，反映其抵抗局部变形的能力。
晶体结构
晶胞参数：单斜晶系，与金云母类似（a=0.531nm，b=0.920nm，c=1.031nm，β=99°54'），但氟金云母因F⁻取代OH⁻，晶胞略有收缩。
主晶相：氟金云母（KMg₃AlSi₃O₁₀F₂）占比60%–80%，其余为玻璃相。
二、力学性能参数
1.静态力学性能
抗弯强度：
四点抗弯强度：97.2MPa（晶化温度1086°C）；
常规抗弯强度：108–228MPa，部分研究通过ZrO₂改性可达228MPa。
抗压强度：508MPa，是抗弯强度的4–5倍，体现其脆性材料特性。
断裂韧性：1.53–1.85MPa・m¹/²，显著高于普通玻璃（0.7–1.0MPa・m¹/²）。
2.动态力学性能
动态抗压强度：随应变率增加显著提升，如应变率300s⁻¹时达650MPa。
弹性模量：43–54.3GPa（应变率50–300s⁻¹），表现出中等刚度。
3.冲击性能
冲击韧性：>2.56kJ/m²，优于多数陶瓷材料，得益于互锁结构对裂纹扩展的抑制。
三、热学性能参数
1.热膨胀系数
线性热膨胀系数：72×10⁻⁷/°
氟金云母的化学式为KMg₃(AlSi₃O₁₀)F₂，其层状结构由硅氧四面体双层通过K⁺离子连接。在特定热处理条件下，能够通过析晶过程形成纤维状微晶互锁的云母晶体结构。在微晶玻璃基体中，这种层状结构可通过热处理进一步优化，使微晶以纤维状形态交织互锁，保持稳定的耐热性能的同时，增强了材料的力学性能与断裂韧性。
一、基本物理参数
密度
2.5–3.0g/cm³，典型值为2.6g/cm³。这一密度介于普通玻璃（2.5g/cm³）与陶瓷（3.0–4.0g/cm³）之间，兼具轻量化与高强度特性。
硬度
显微硬度：3.95–4.5GPa，相当于莫氏硬度4–5级。
纳米压痕硬度：约15–20GPa，反映其抵抗局部变形的能力。
晶体结构
晶胞参数：单斜晶系，与金云母类似（a=0.531nm，b=0.920nm，c=1.031nm，β=99°54'），但氟金云母因F⁻取代OH⁻，晶胞略有收缩。
主晶相：氟金云母（KMg₃AlSi₃O₁₀F₂）占比60%–80%，其余为玻璃相。
二、力学性能参数
1.静态力学性能
抗弯强度：
四点抗弯强度：97.2MPa（晶化温度1086°C）；
常规抗弯强度：108–228MPa，部分研究通过ZrO₂改性可达228MPa。
抗压强度：508MPa，是抗弯强度的4–5倍，体现其脆性材料特性。
断裂韧性：1.53–1.85MPa・m¹/²，显著高于普通玻璃（0.7–1.0MPa・m¹/²）。
2.动态力学性能
动态抗压强度：随应变率增加显著提升，如应变率300s⁻¹时达650MPa。
弹性模量：43–54.3GPa（应变率50–300s⁻¹），表现出中等刚度。
3.冲击性能
冲击韧性：>2.56kJ/m²，优于多数陶瓷材料，得益于互锁结构对裂纹扩展的抑制。
三、热学性能参数
1.热膨胀系数
线性热膨胀系数：72×10⁻⁷/°
