1、一般对于温度低的用（热电阻0℃-200℃）/温度高的用（热电偶0℃-1000℃）

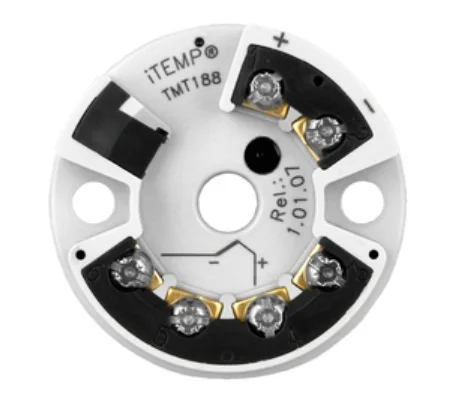

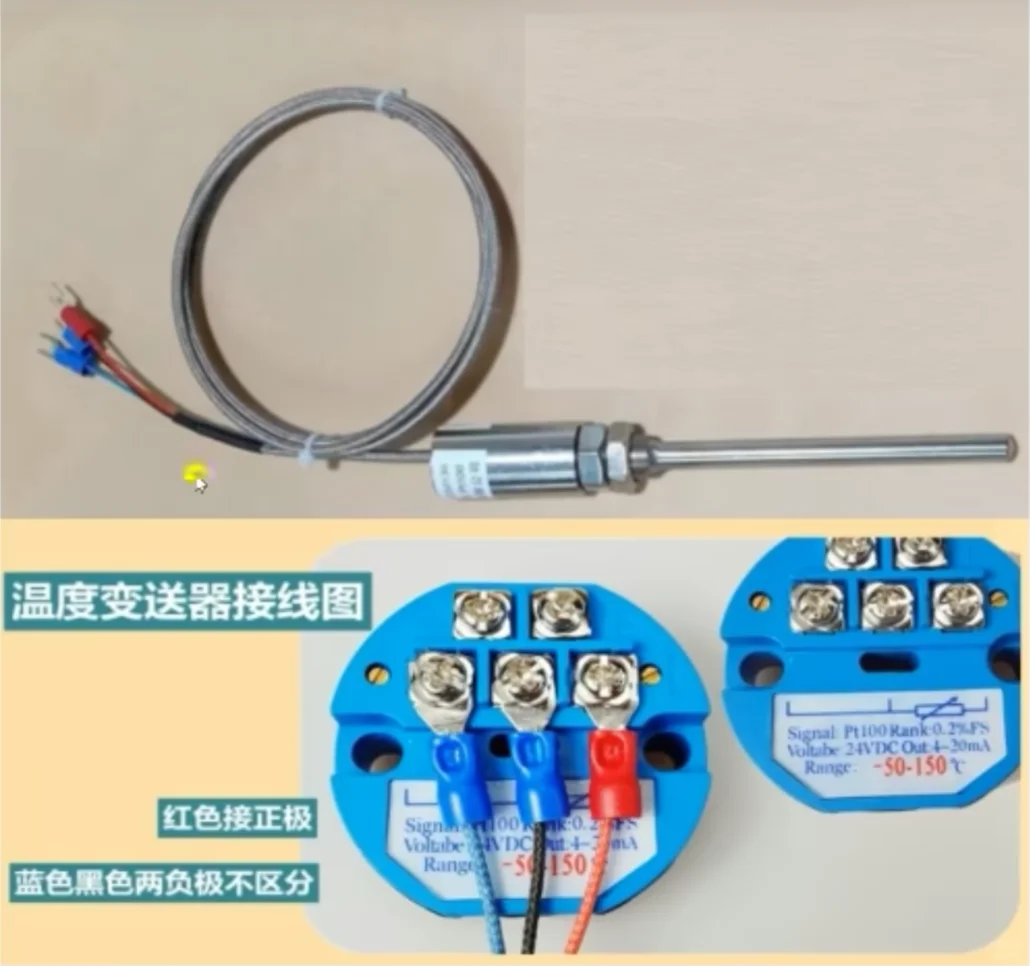

2、P2.P3 热电偶PT100+变送器模块 一般热电偶都是3根线，（其中有两根线相通，其中一根是补偿线）剩下两个端子接到PLC模拟量上，输出4-20mA，测量时需要串入万用表中

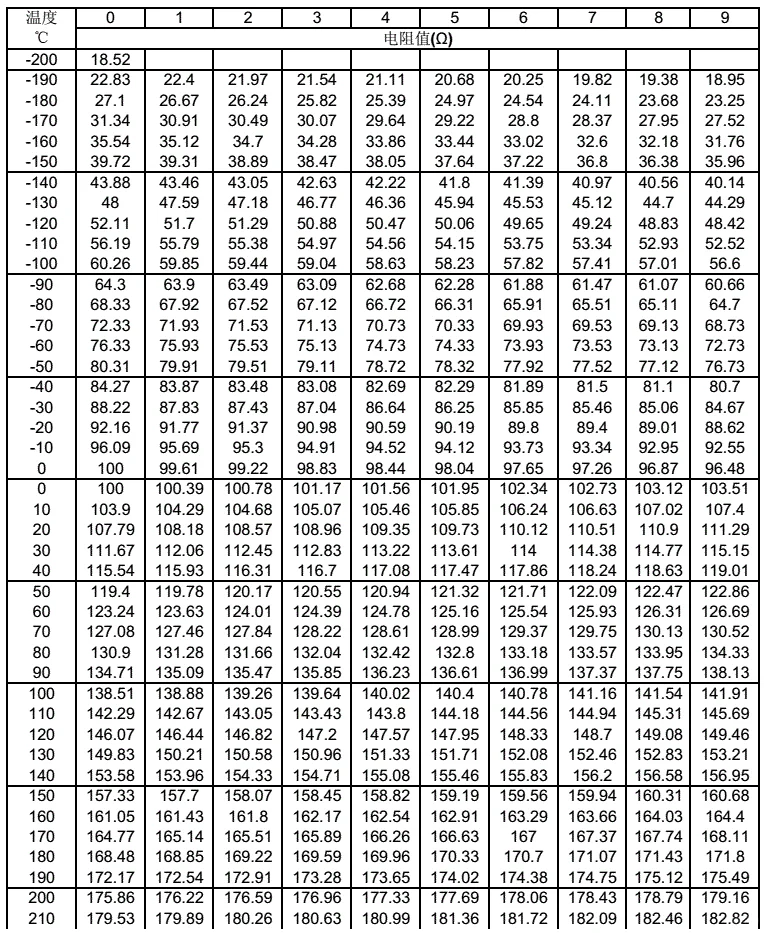

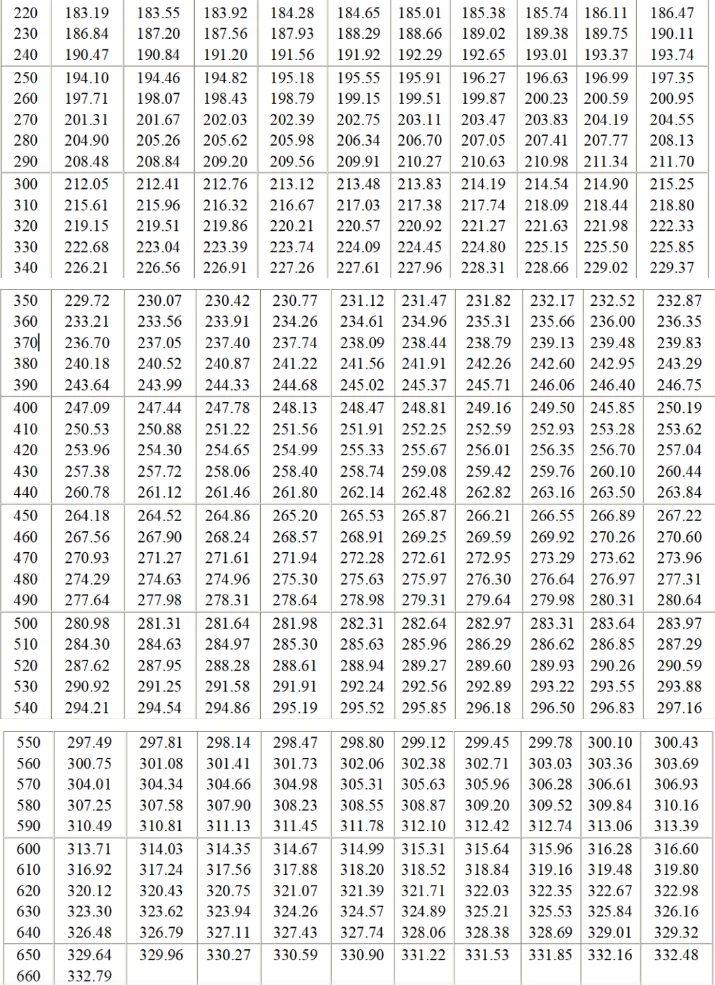

3、P4.P5电阻温度对照表，电阻每增加1欧姆，温度大致升高2.5度，温度每升高1度，电阻大致升高0.385欧姆，PT100热电阻0度时电阻为100欧姆，50度时电阻119.4欧姆，100度时电阻为138.5欧姆，测量热电阻的时候，必须断开电源后再测量，才能保证准确性

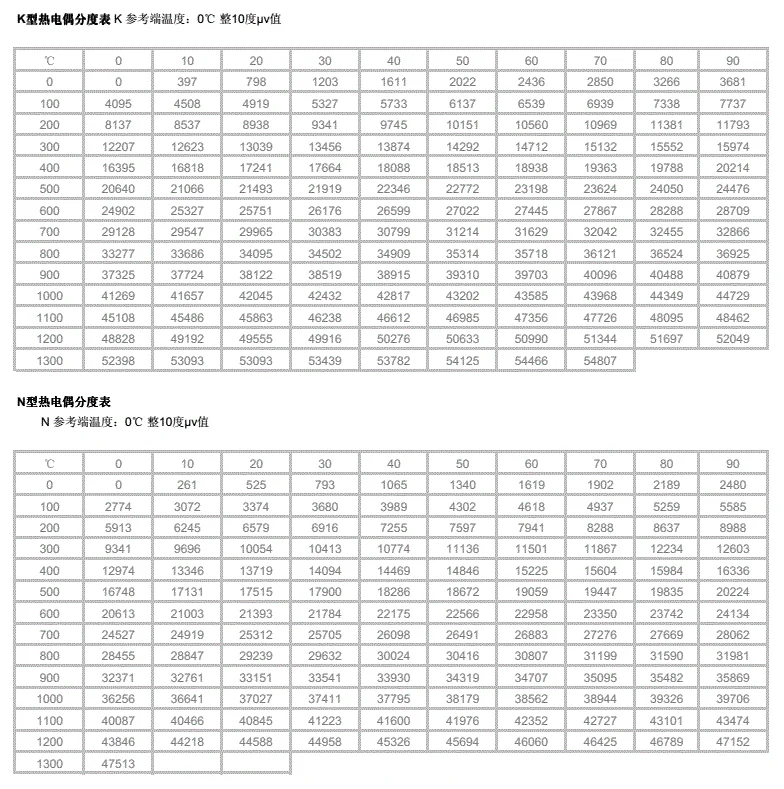

4、P6热电偶温度对照表，量电压，单位换算1 kV＝1 000 V，1 V＝1 000 mV，1 mV＝1 000 μV
#仪器仪表维修 #PLC #工厂电气维修
