? 第 13 天｜标准件打卡

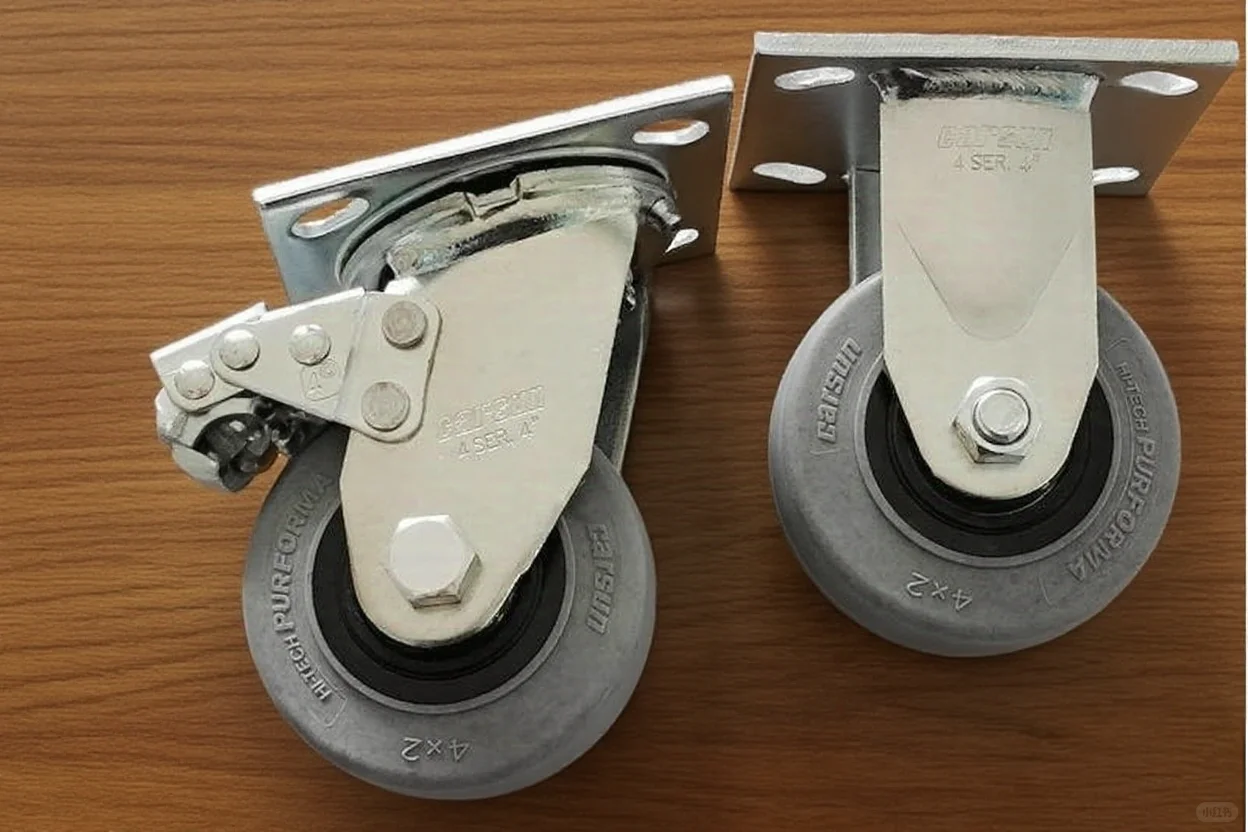

名称： 工业脚轮（Swivel Caster with Brake）
标准号：GB/T 14687-2011《工业脚轮》
常见规格：2.5 英寸（63 mm）聚氨酯轮，平板安装孔距 58×42 mm
1️⃣ 一句话特征
“一块金属底板 + 万向支架 + 刹车踏板，让几百公斤的设备说走就走、说停就停，是车间里的‘隐形搬运工’。”
2️⃣ 速读型号编码
例：脚轮 63×25-P-PP-F-2×M8
• 63×25：轮径 63 mm × 轮宽 25 mm
• P：聚氨酯胎面（静音、不伤地坪）
• PP：聚丙烯轮毂（轻量、耐腐蚀）
• F：带刹车（侧刹 / 中刹）
• 2×M8：安装孔 2 个 M8
3️⃣ 常用规格速查
| 轮径 D | 承载/只 | 安装高度 H | 适用场景 |
| 50 mm | 40 kg | 70 mm | 小型仪器柜 |
| 75 mm | 80 kg | 105 mm | 激光机箱 |
| 100 mm | 120 kg | 130 mm | 推车、治具架 |
| 125 mm | 150 kg | 155 mm | 仓储笼 |
4️⃣ 材料 & 使用环境
• 胎面：PU（静音）、TPR（防静电）、尼龙（高载）
• 支架：镀锌钢、不锈钢 304、铝合金
• 温度范围：PU -20 80 ℃；尼龙 -40 120 ℃
5️⃣ 选型 3 步
① 总载重 = 设备自重 × 1.2（安全系数） ÷ 3（三点着地原则）
② 轮径越大越省力，但安装高度随之增加
③ 地坪有环氧→选 PU；水泥地→选尼龙；静电房→选防静电轮
#机械 #机械设计 #制造业 #标准件 #工业设计 #轮 #我的学习进化论
