?目标：完成老板的任务，从0搞定电子皮肤制作全套流程，形成稳定SOP，最终蹭到热点发好Paper，让老板在新领域有面子
?预算：1万
?仪器购买：烘箱1800，热压机400，激光5000(初期用的打孔器)
耗材：可拉伸导电油墨Elasink 990H 30g 1000元，基底Elasink B2450 300元，丝网印刷网版(1000)，刮刀。

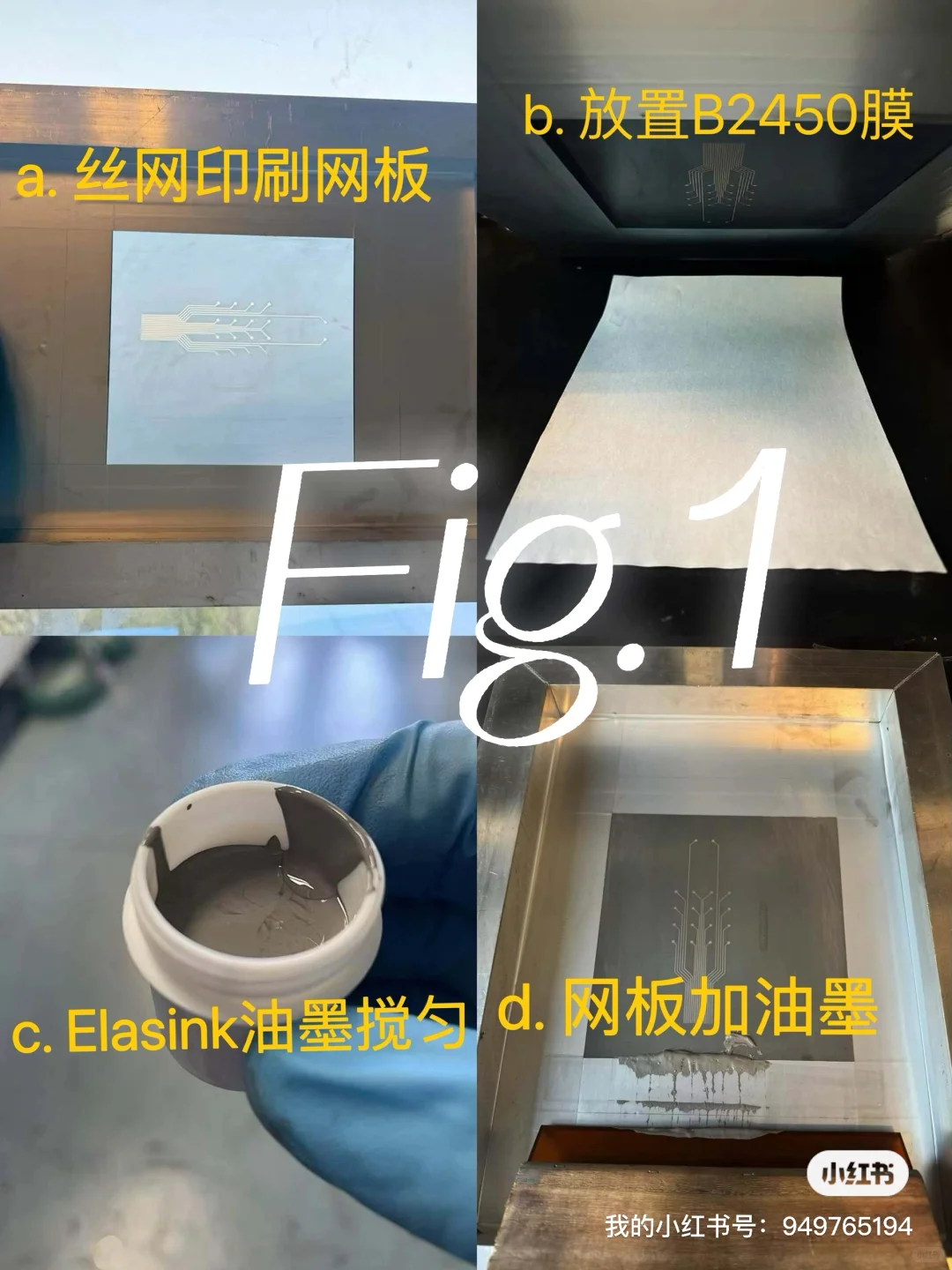

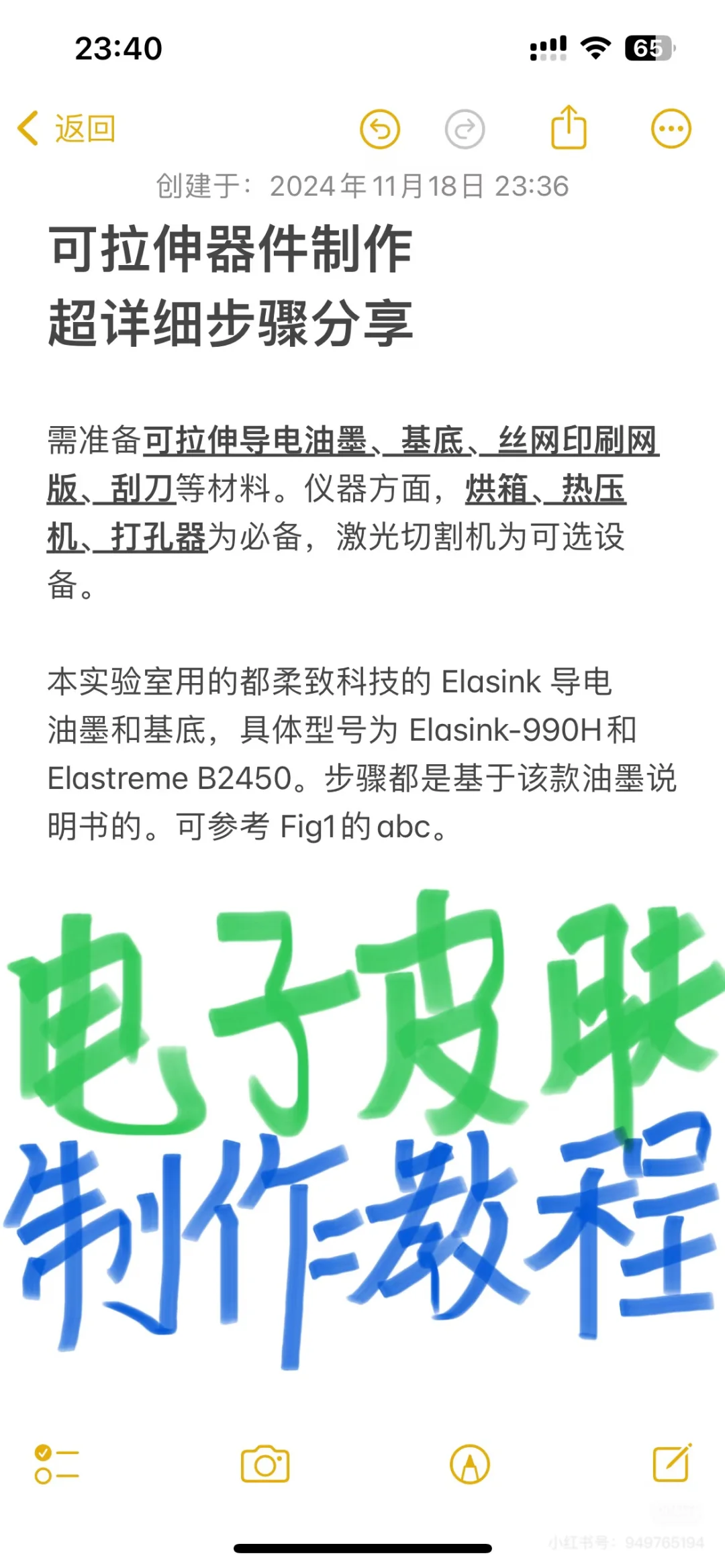

?本实验室用的都柔致科技的 Elasink 导电油墨和基底B2450，具体型号为 Elasink-990H和 ElasinkB2450。步骤都是基于该款油墨说明书的。参考 Fig1的abc。

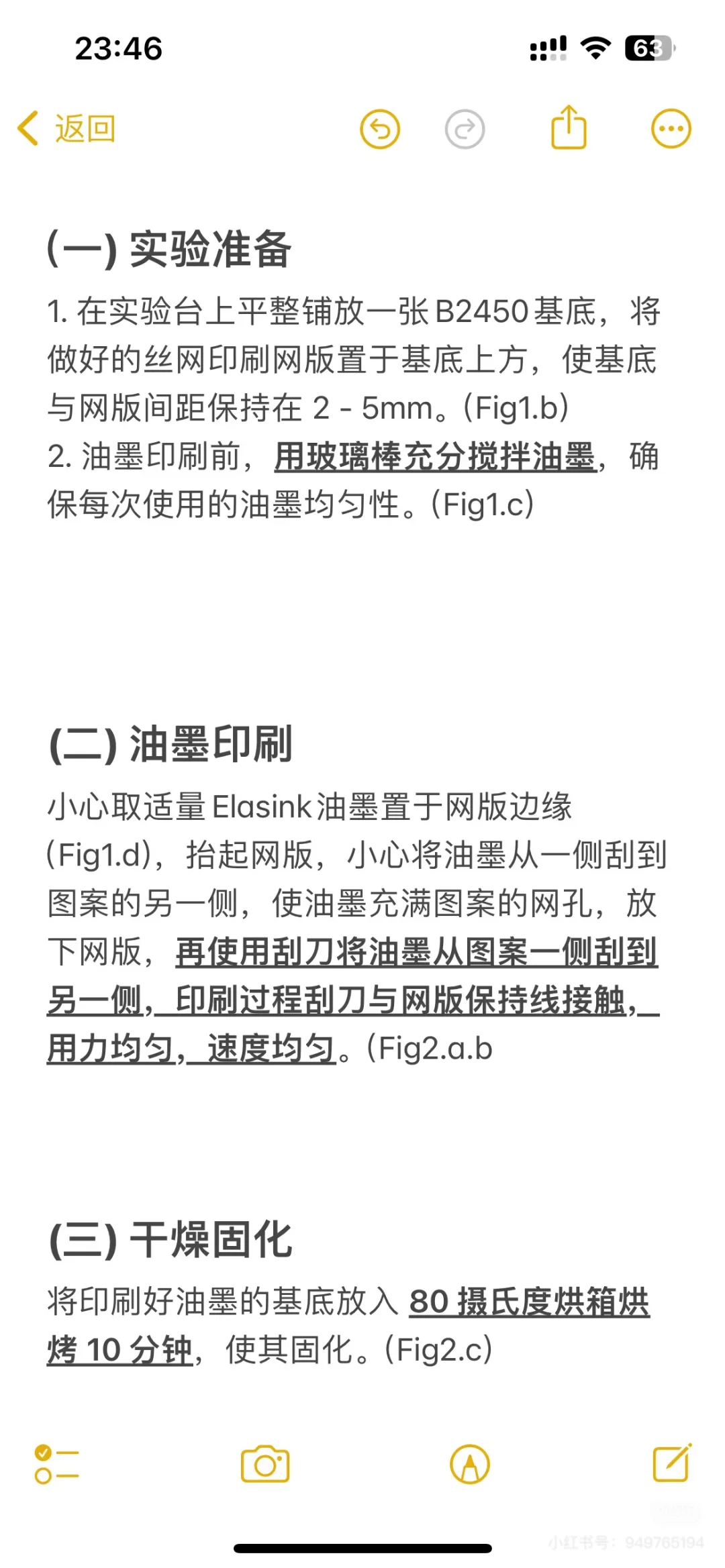

（一) 实验准备
1. 在实验台上平整铺放一张B2450基底，将做好的丝网印刷网版置于基底上方，使基底与网版间距保持在 2 - 5mm。（Fig1.b）(注意♨️间距很重要!)
2. 油墨印刷前，用玻璃棒充分搅拌油墨，确保每次使用的油墨均匀性。（Fig1.c）(流动性良好即可)
(二) 油墨印刷

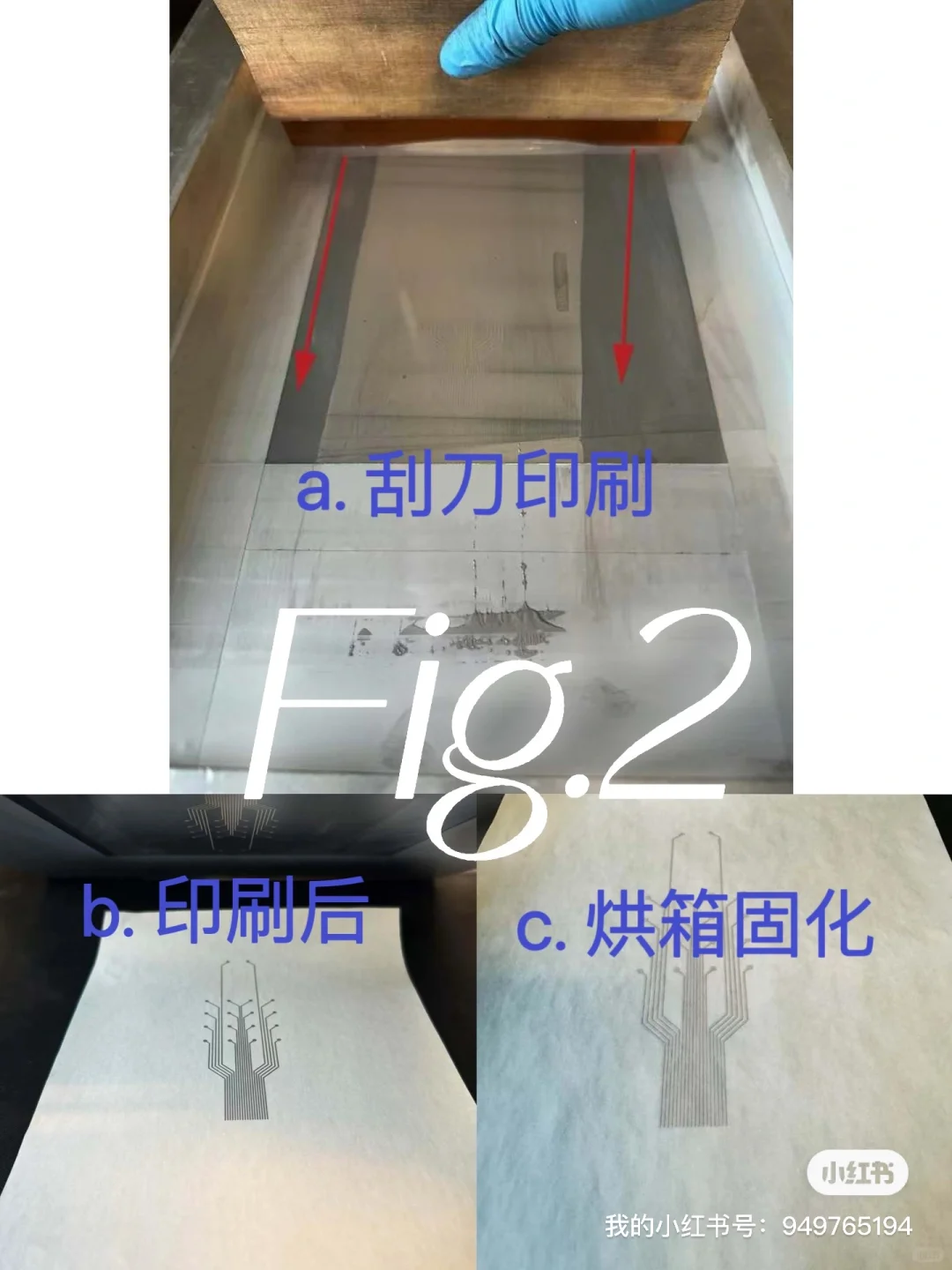

小心取适量Elasink油墨置于网版边缘（Fig1.d），抬起网版，小心将油墨从一侧刮到图案的另一侧，使油墨充满图案的网孔，放下网版，再使用刮刀将油墨从图案一侧刮到另一侧，印刷过程刮刀与网版保持线接触，用力均匀，速度均匀。Fig2.a.b
(三) 干燥固化
将印刷好油墨的基底放入 80 摄氏度烘箱烘烤 10 分钟，使其固化。（Fig2.c）

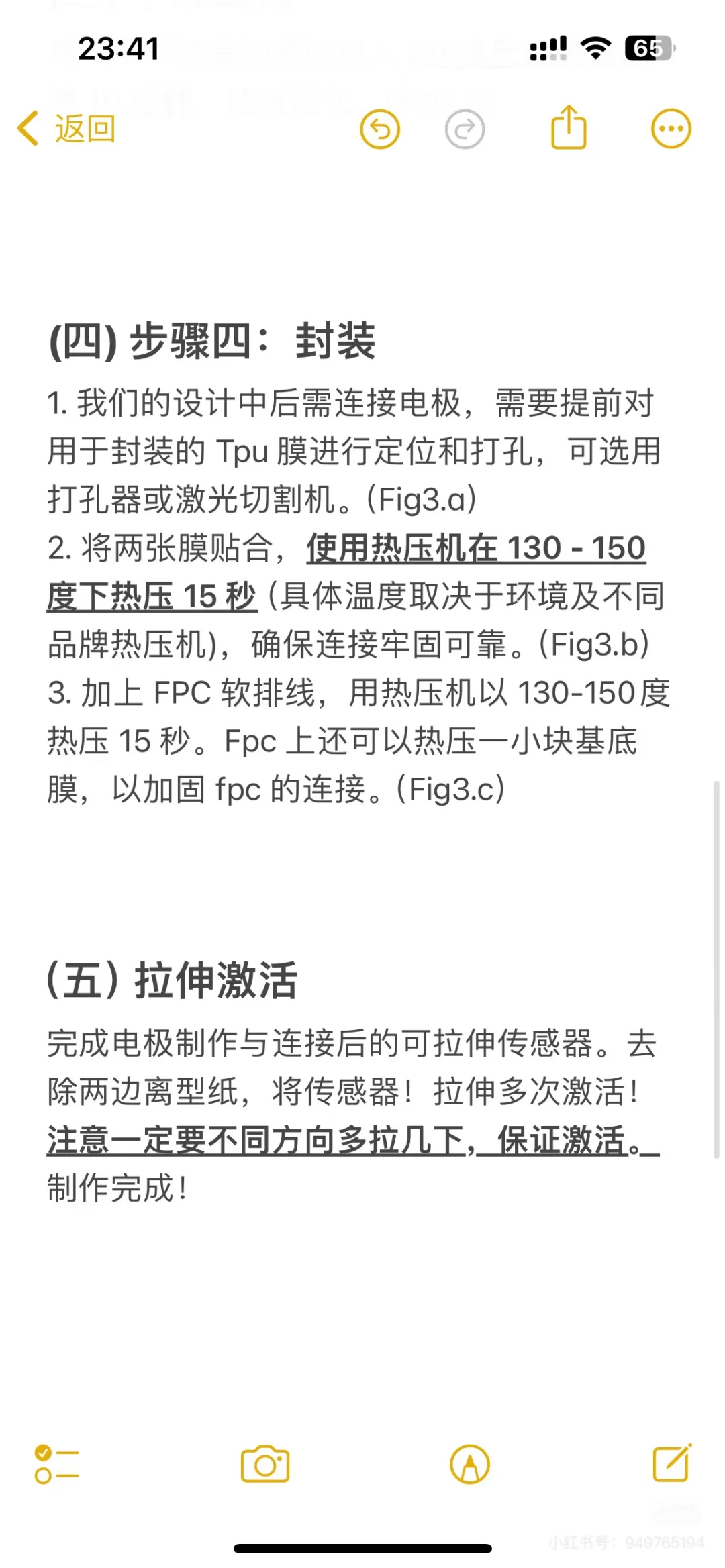

(四) 步骤四：封装

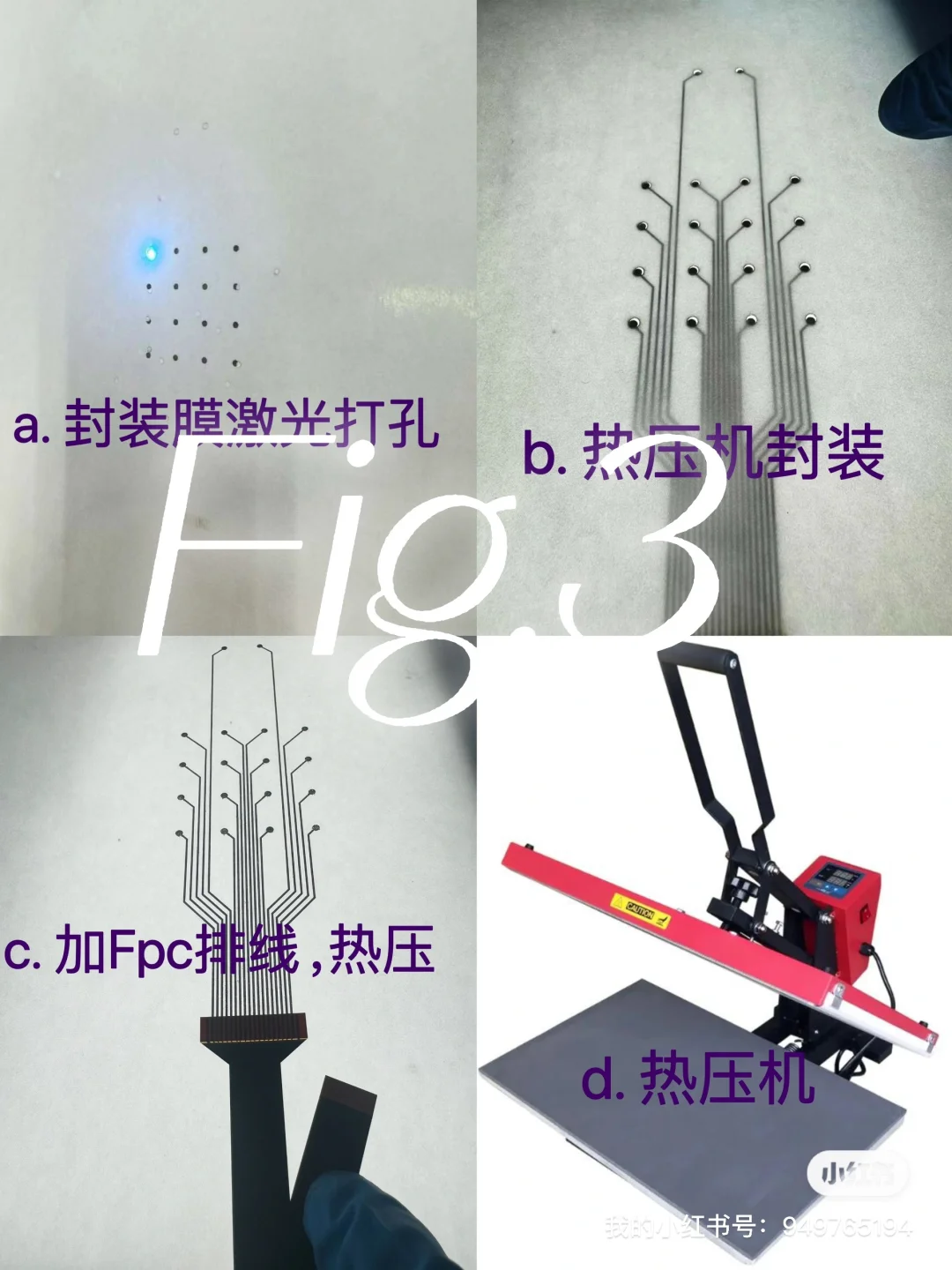

1. 我们的设计中后需连接电极，需要提前对用于封装的 Tpu 膜进行定位和打孔，可选用打孔器或激光切割机。（Fig3.a）
2. 将两张膜贴合，使用热压机在 130 - 150 度下热压 15 秒（具体温度取决于环境及不同品牌热压机)，确保连接牢固可靠。（Fig3.b）
3. 加上 FPC 软排线，用热压机以 130-150度热压 15 秒。Fpc 上还可以热压一小块基底膜，以加固 fpc 的连接。（Fig3.c）
（五）拉伸激活

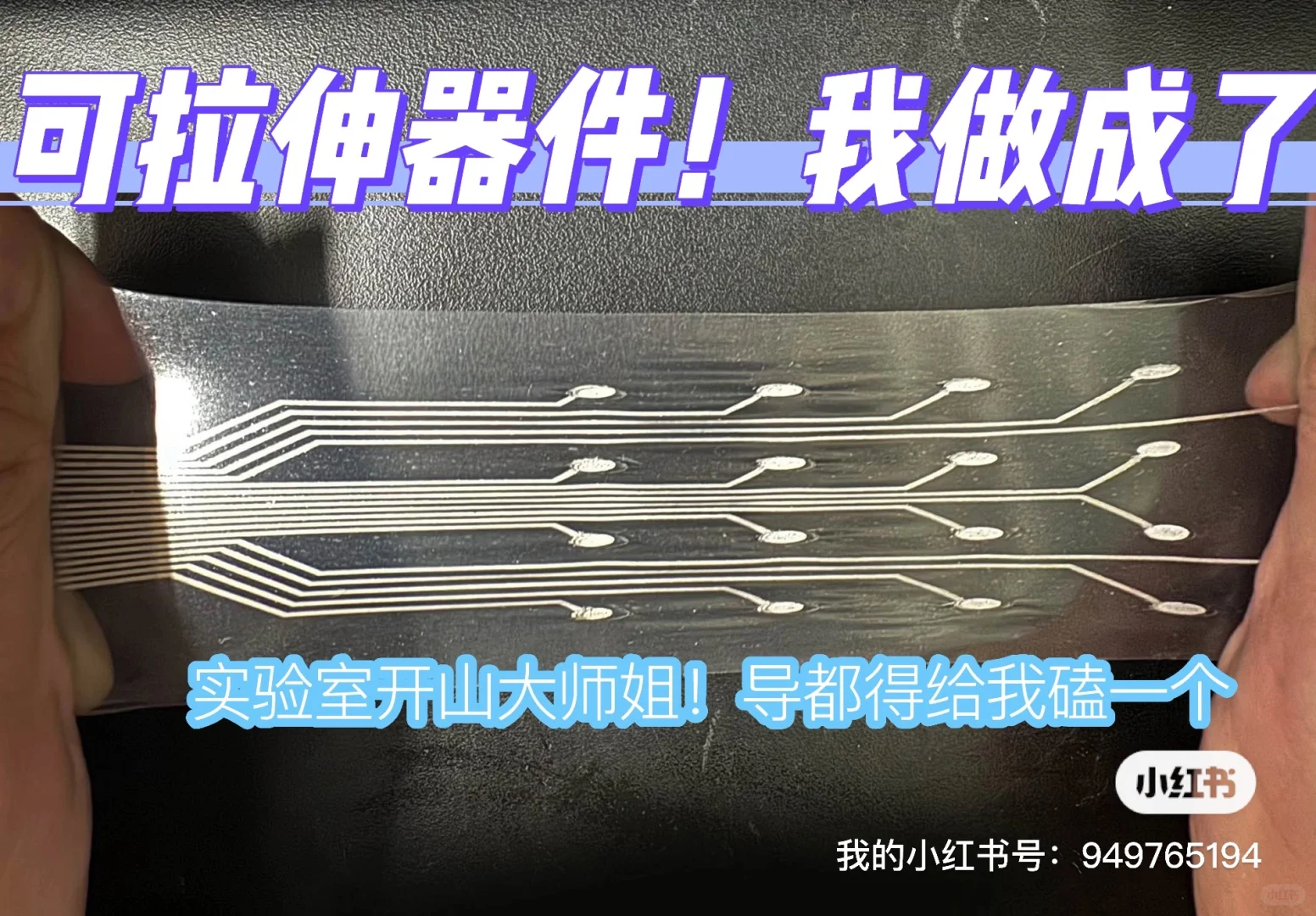

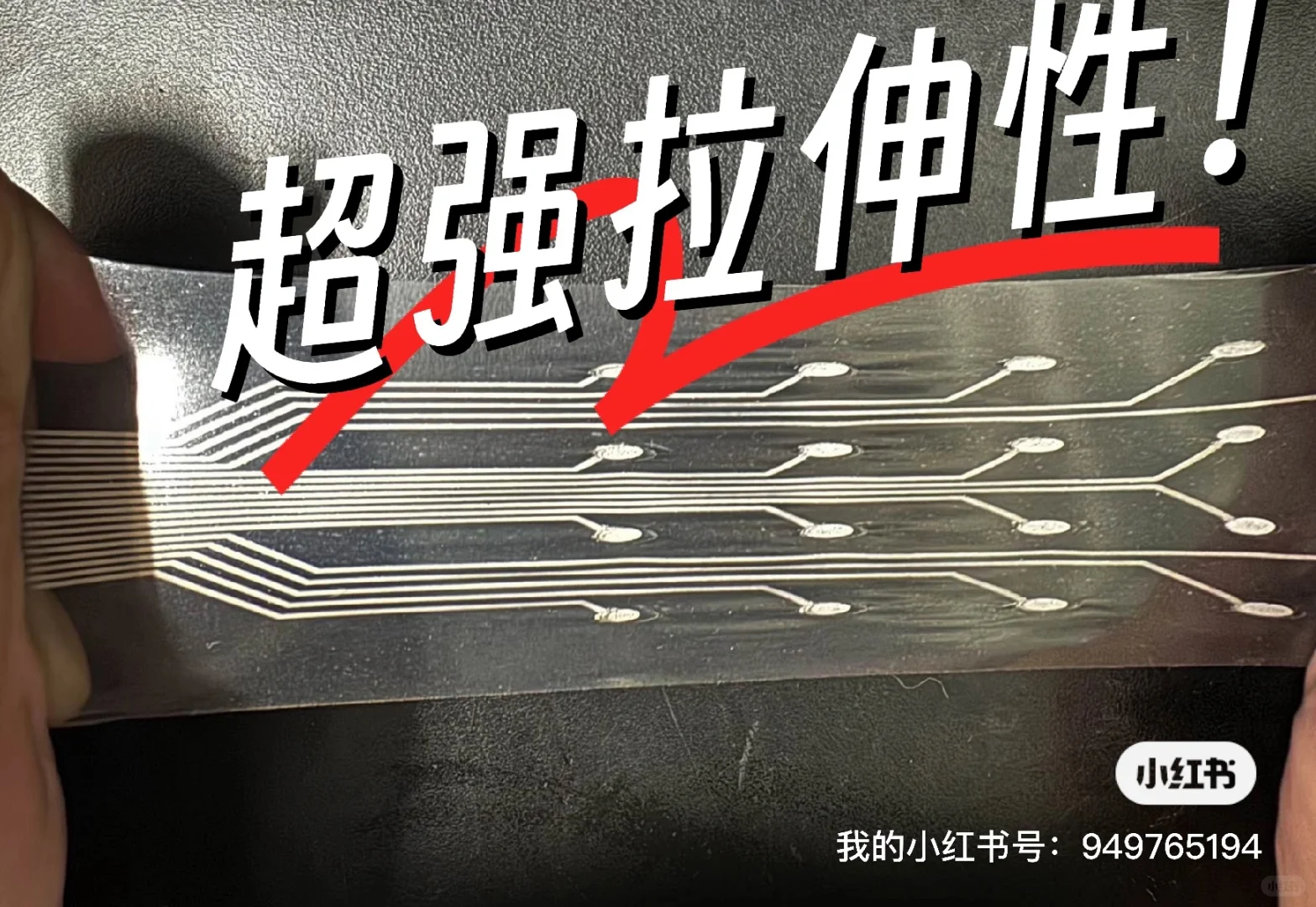

完成电极制作与连接后的可拉伸传感器。去除两边离型纸，将传感器！拉伸多次激活！注意一定要不同方向多拉几下，保证激活。制作完成！
