高创直线电机驱动器0-1调试详细步骤，学会就能够上手独立调试新的驱动器！
⚡️ **核心步骤拆解**

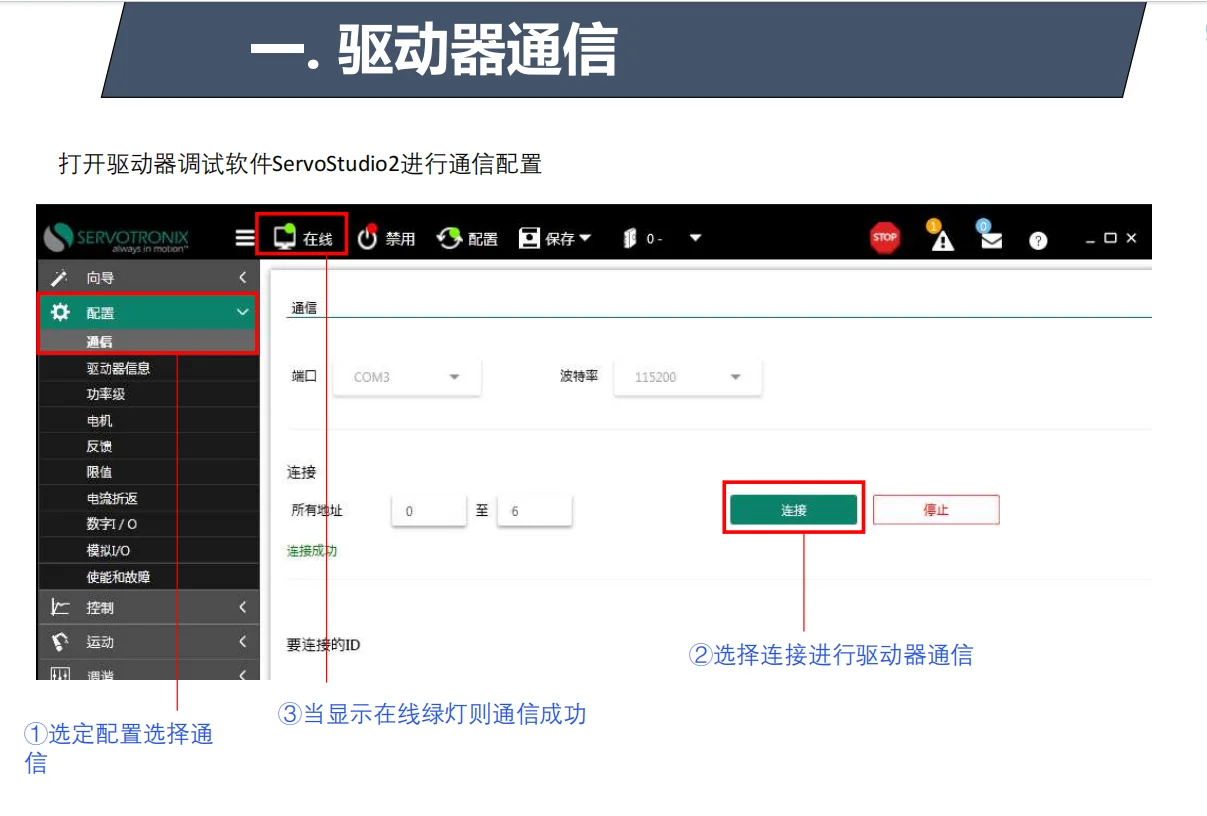

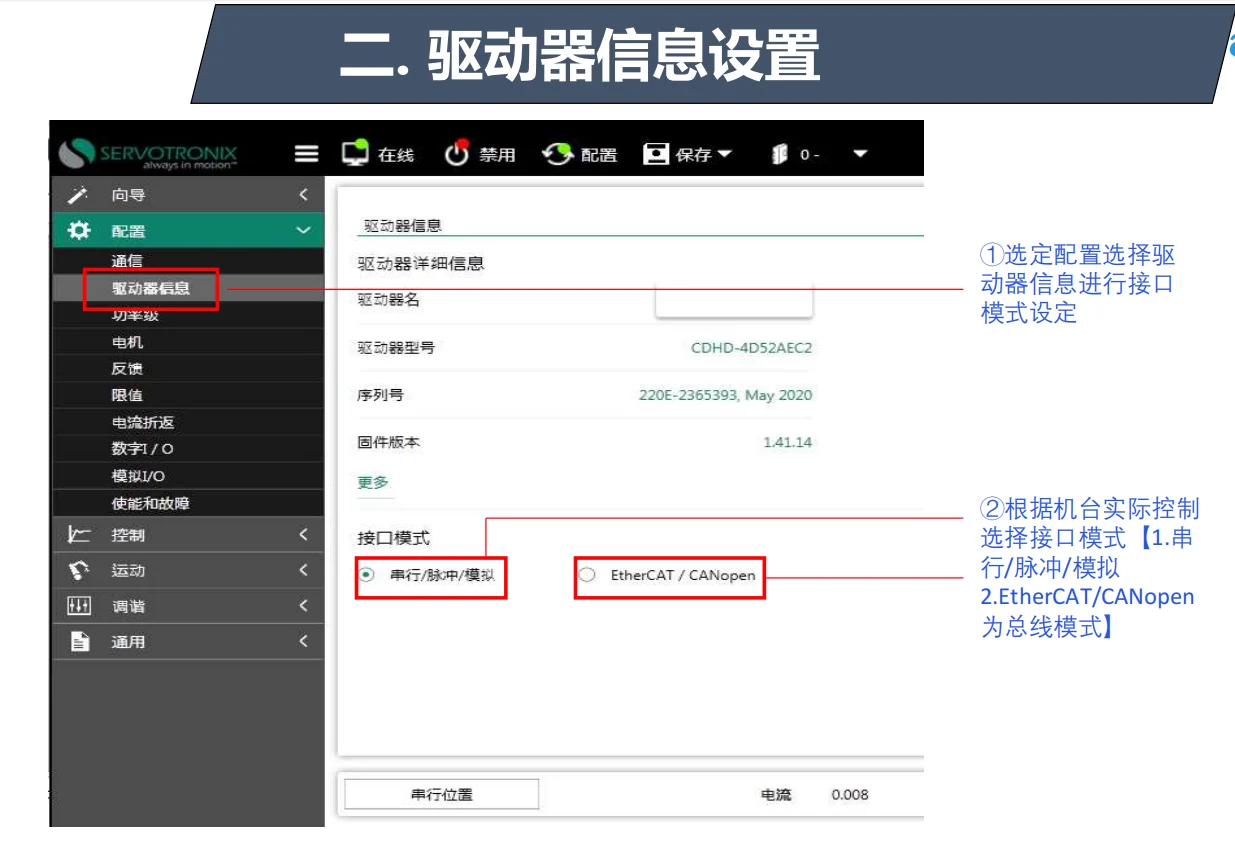

1️⃣ **通信秒连**
➤ 打开ServoStudio→选通信配置→切总线模式（EtherCAT/CANopen）→绿灯亮=成功！
⚠️ 总线配置重点：**单位转换分子=30000**（1个极距对应脉冲数）

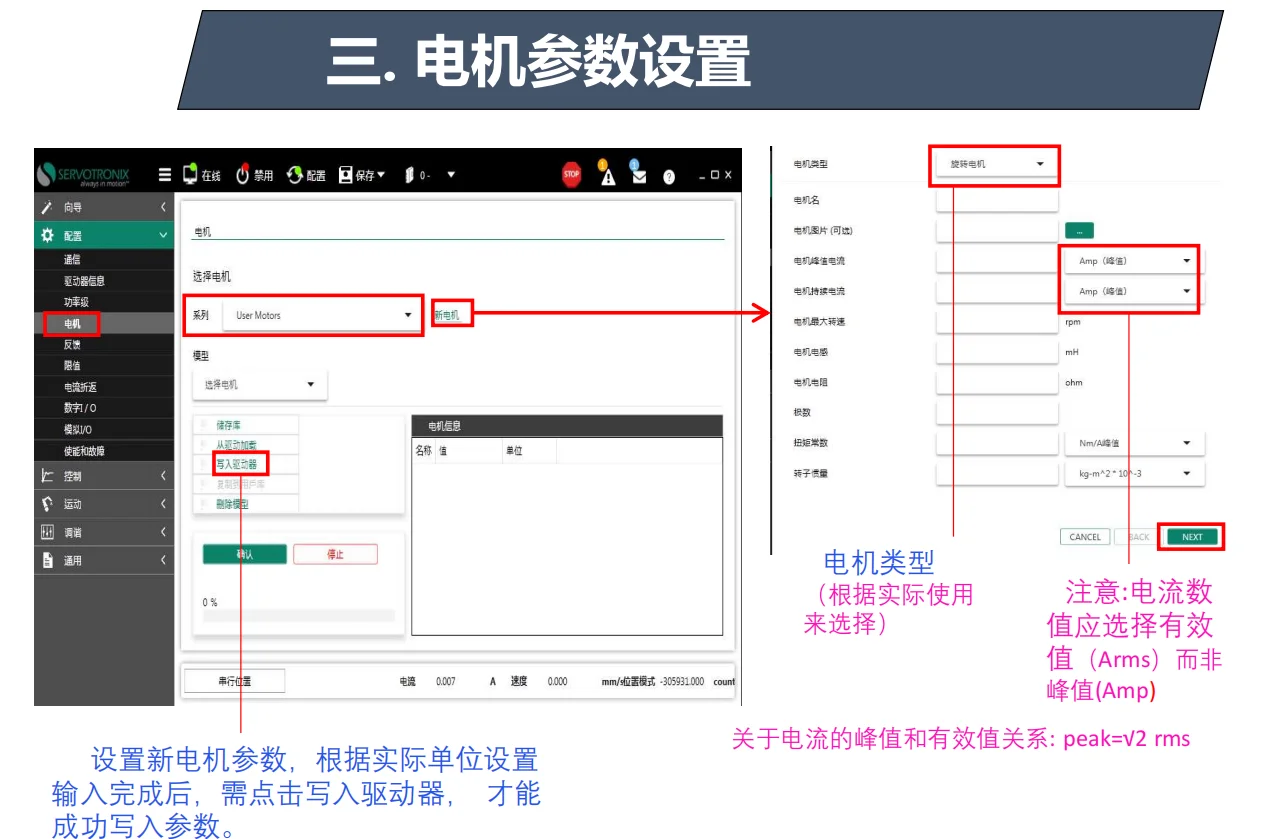

2️⃣ **电机&编码器生死设定**
➤ 电机类型选错=报废！电流填**有效值(Arms)**（峰值÷√2）

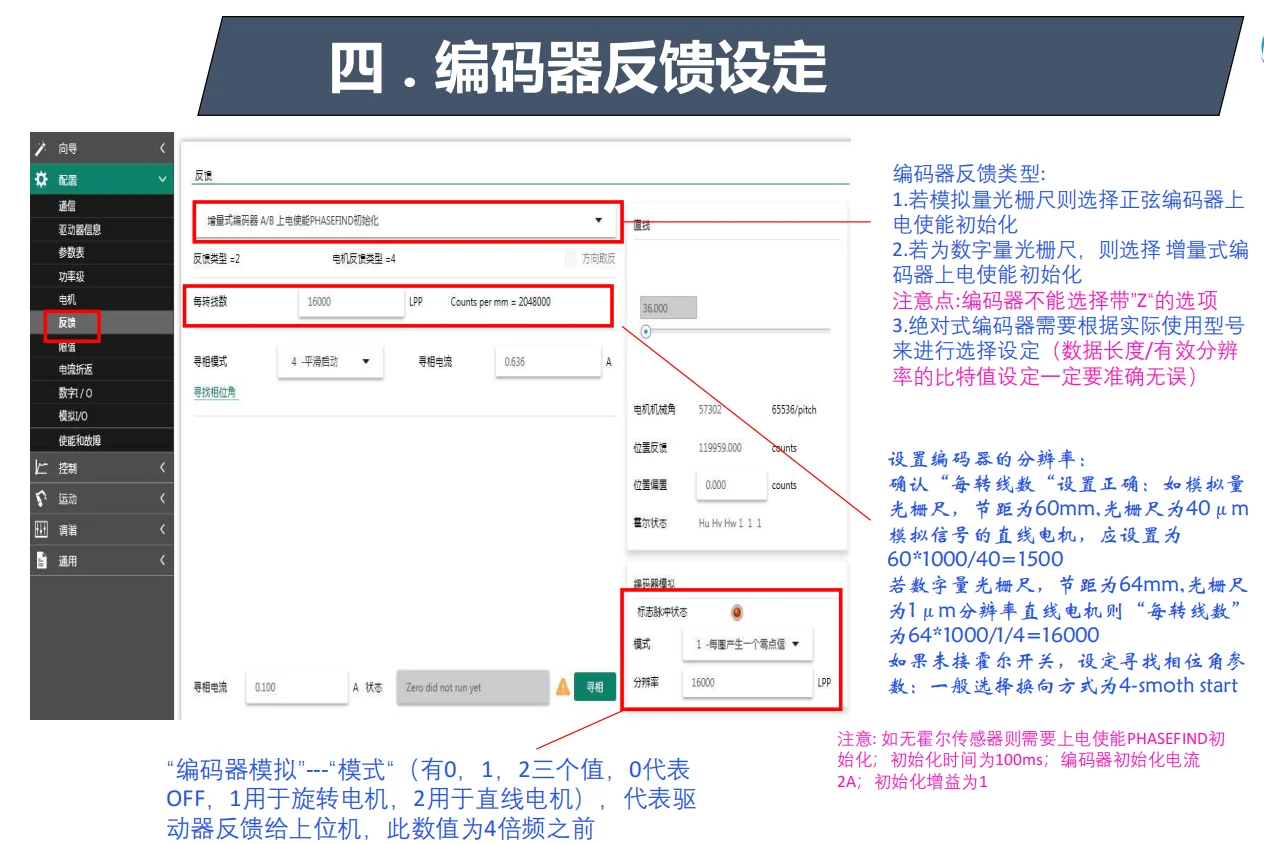

➤ 编码器类型定生死：
- 模拟光栅尺→选正弦编码器（例：节距60mm/分辨率40μm→设1500）
- 数字光栅尺→选增量式（例：64mm/1μm→设16000）
? **必勾**：上电使能初始化（100ms/2A/增益1）
3️⃣ **电流环防飞车秘籍**
✅ **生死判定**：电流(icmd)与速度(v) **同号**！反则调`MFBDIR`改相序

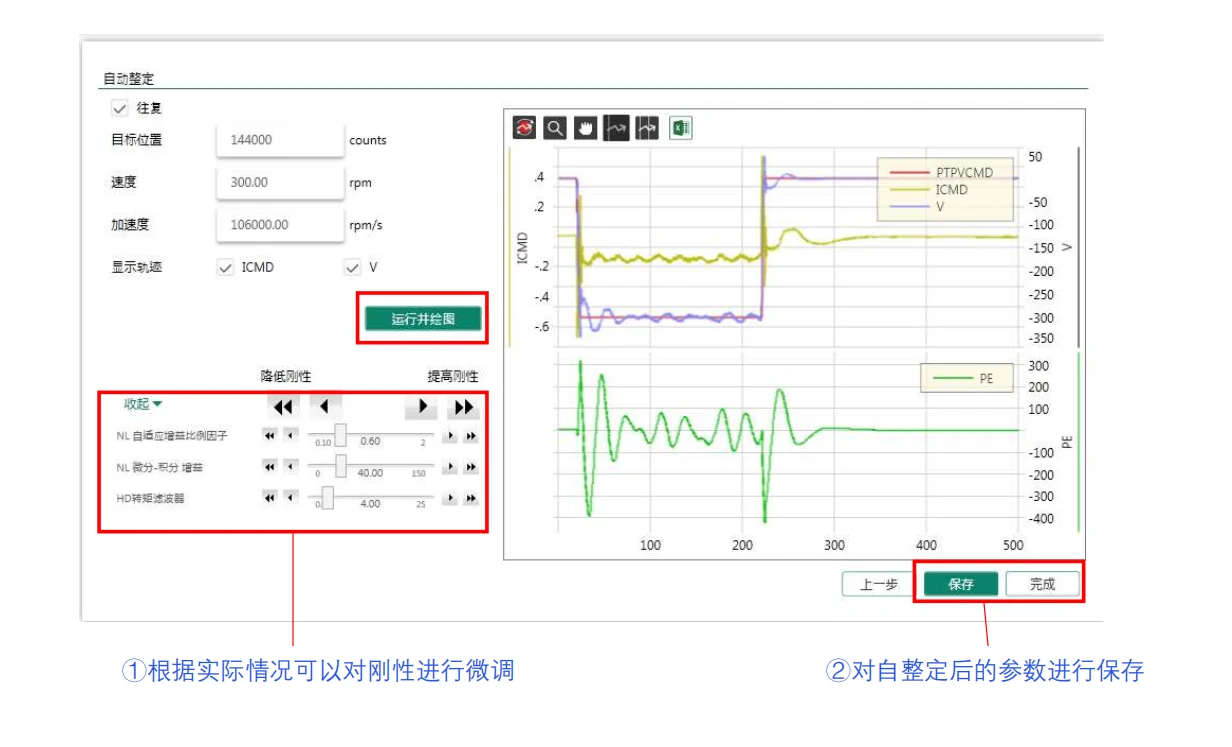

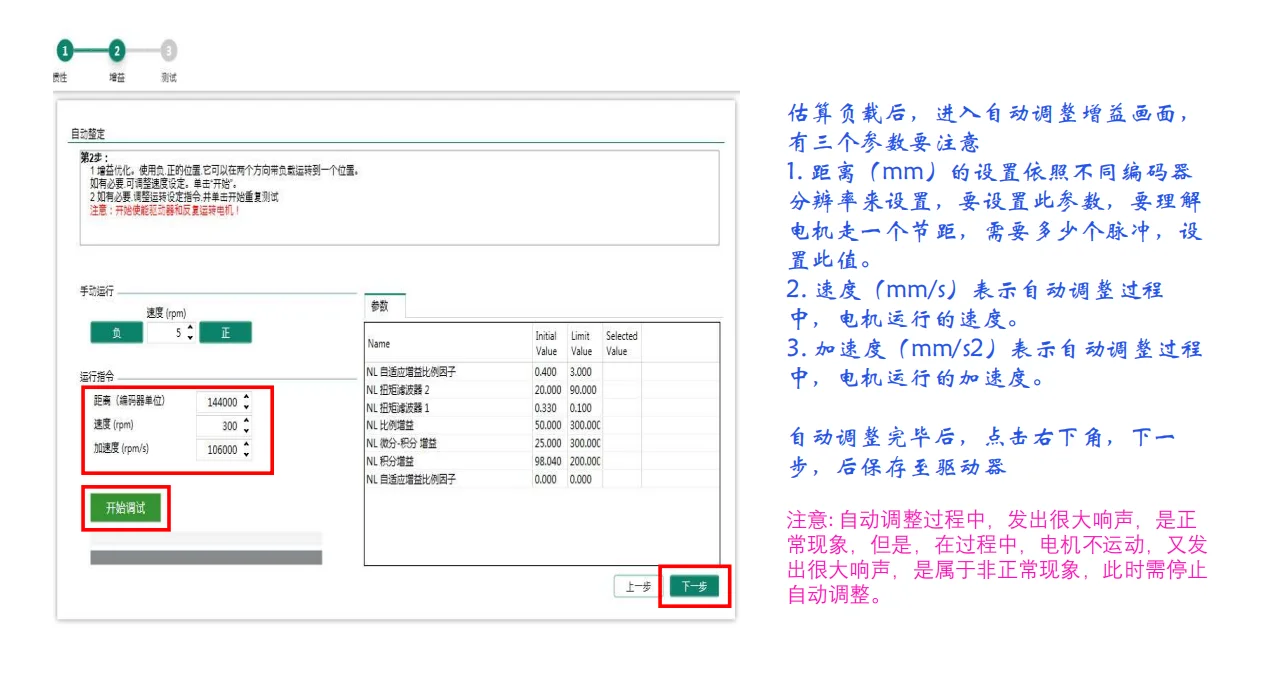

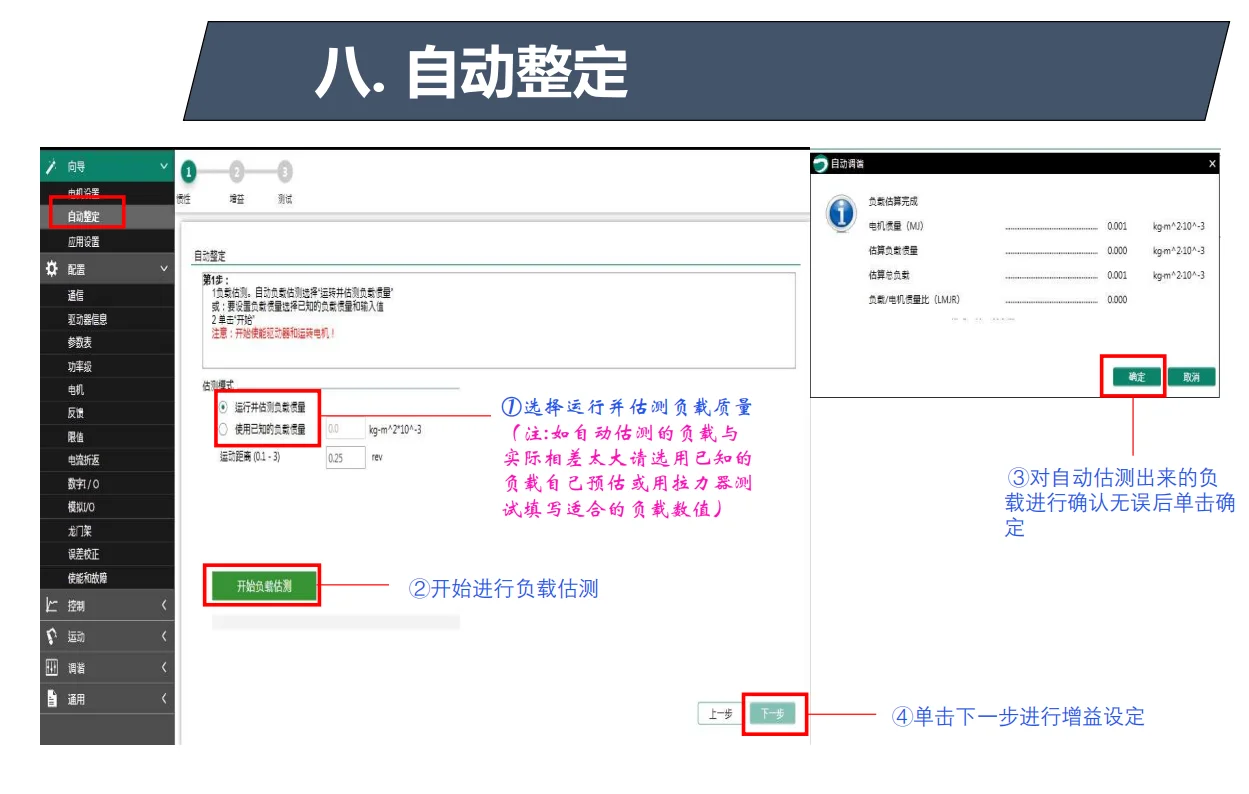

4️⃣ **自动整定炸街现场**
➤ 负载质量自动测算→距离/速度/加速度按编码器分辨率反推
⚠️ **巨响正常**！但电机不动+狂响→急停！

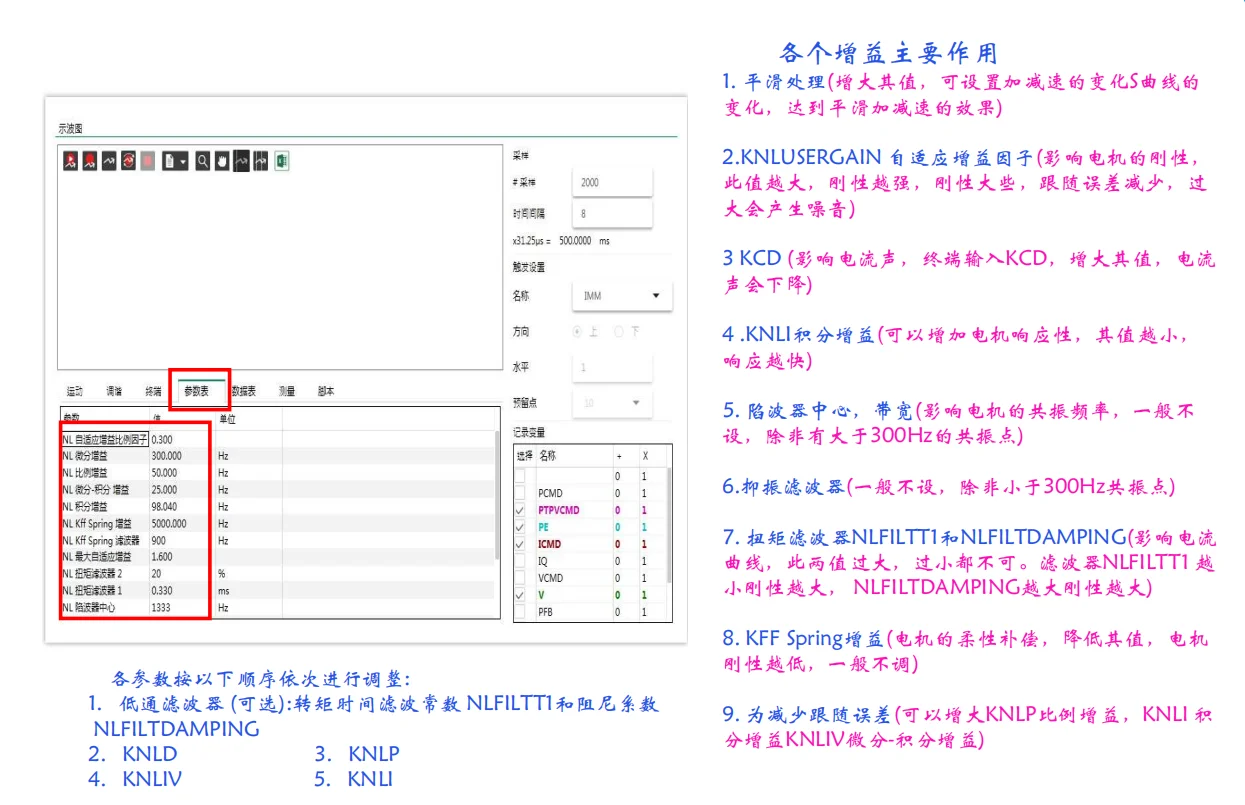

➤ 刚性微调口诀：
> 噪音大？↘️降`KNIFILTTI`阻尼系数
> 响应慢？↗️提`KNILD`速度环微分

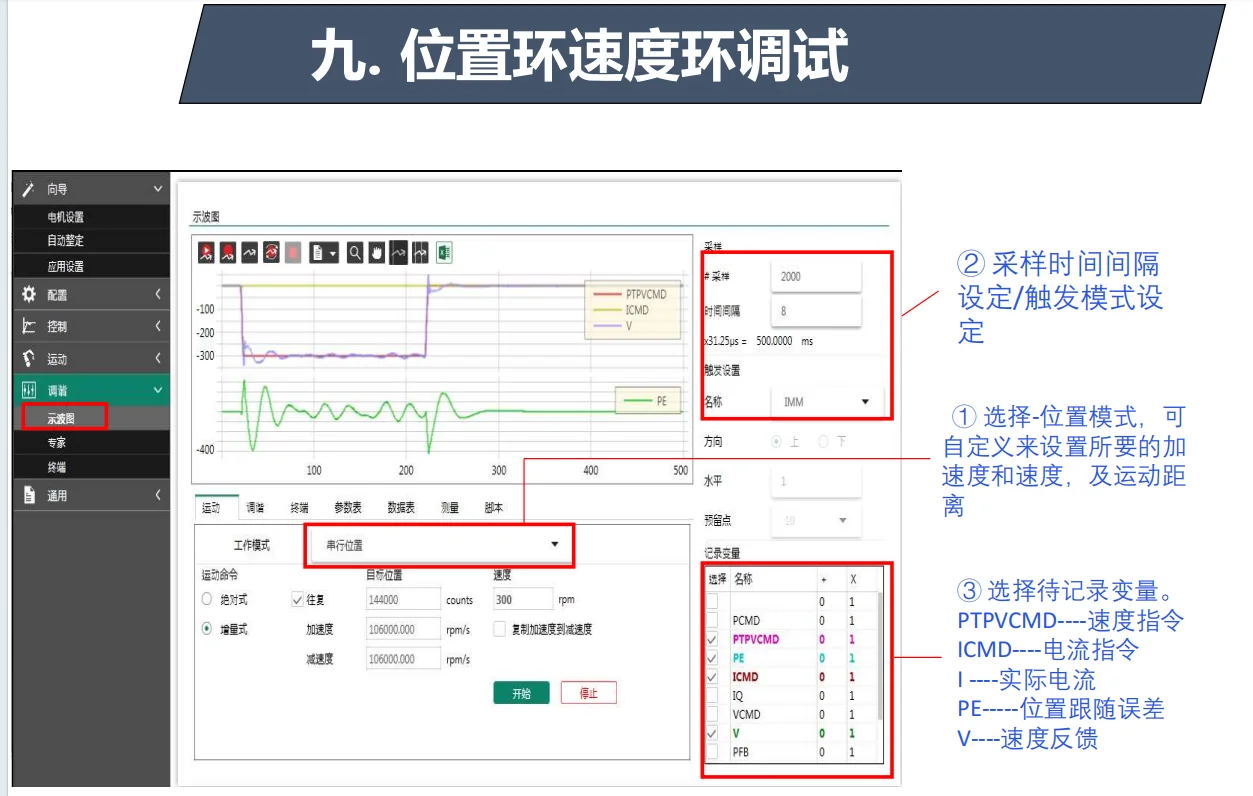

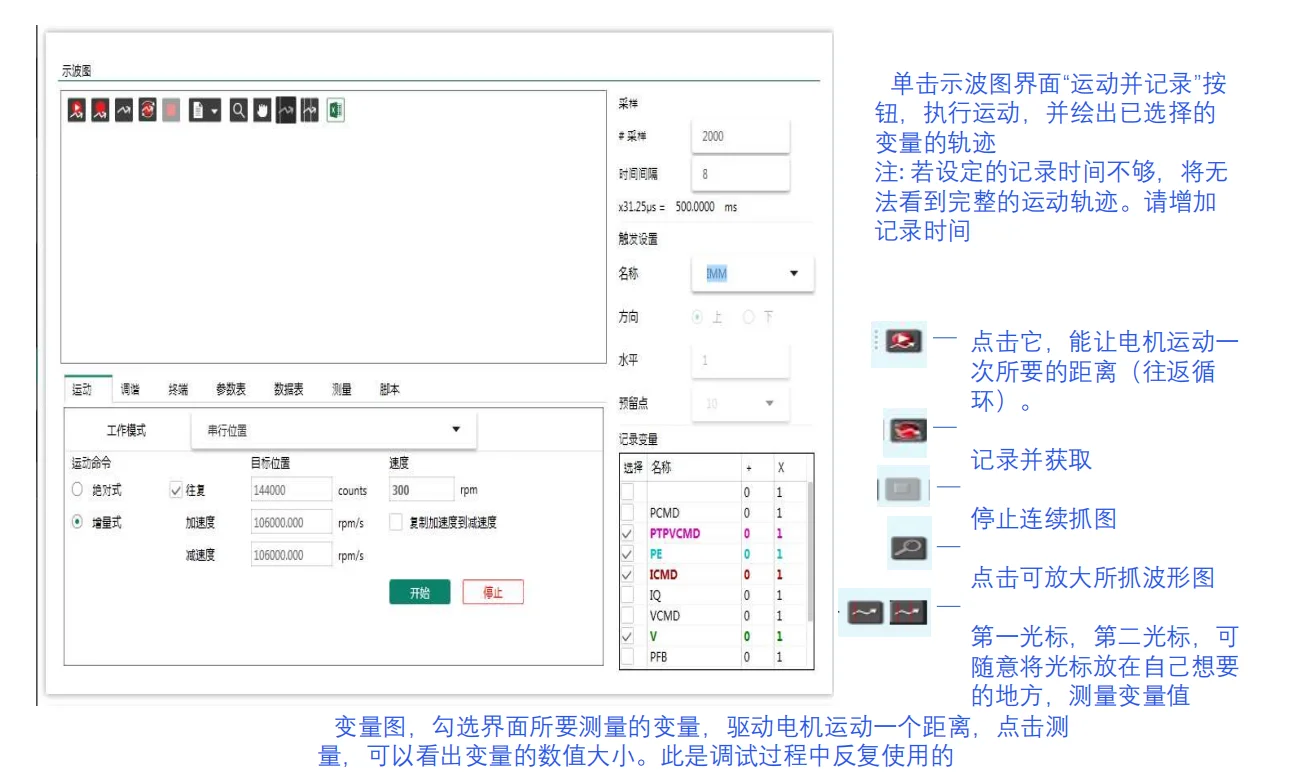

5️⃣ 位置环调参神技
详细看图文
故障秒杀表
| 报警代码 | 致命原因 | 解决方案 |
| R4 | 编码器线松动 | 重插接头+初始化 |
| R25 | 上位机线失效 | 检查脉冲方向接线 |

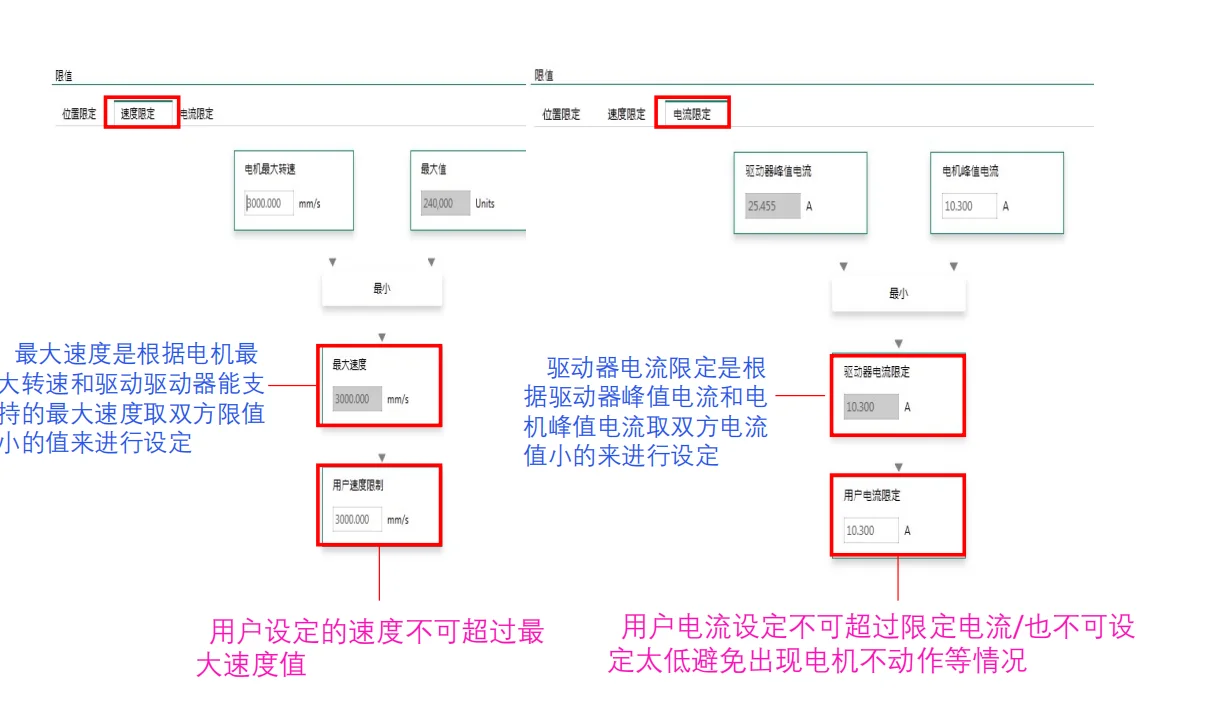

| 负载=0 | 电流限定错误 | 改最大值重测 |
| 飞车 | 电流速度反相！ | 调`MFBDIR`+多位置测试 |
⚠️血泪警告
上电必做：工作模式切电流环→防飞车！
总线模式：接口选EtherCAT→单位分子填30000→保存！
使能信号：极性高有效+勾选上电自动使能！
? 记住这三条，省下10万维修费！
#智能制造 #技术干货 #防飞车指南
? 关注获取完整调试脚本+参数模板** ?
PS：文档最后30页故障代码表已浓缩成上方神表，工程师必备！ ?#工业自动化 #直线电机 #高创 #电气工程师 #黑科技 #智能制造 #技术干货
