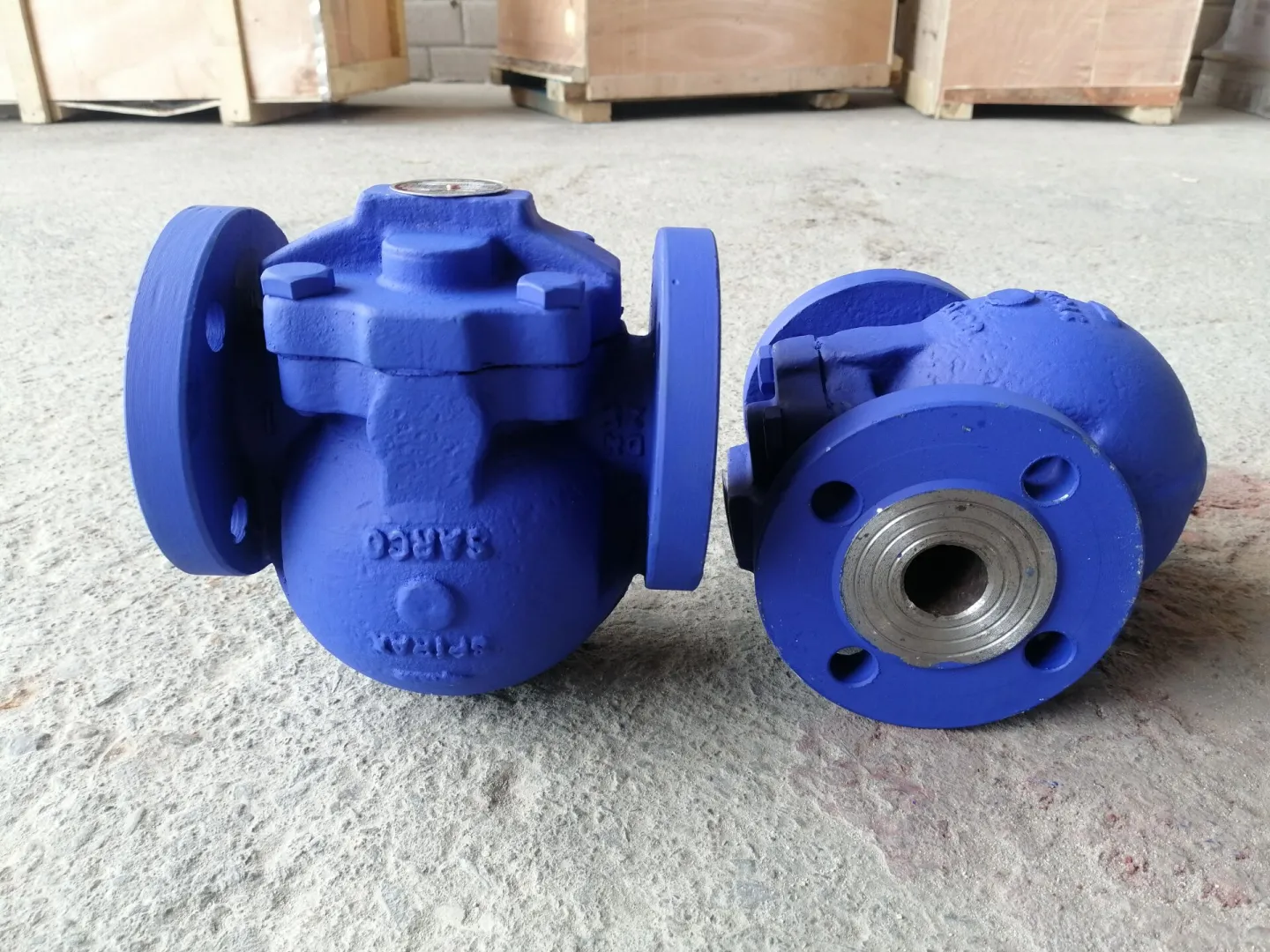

杠杆浮球式疏水阀
定义：
杠杆浮球式疏水阀是浮球式疏水阀的改良型，通过引入杠杆机构放大浮球的浮力作用，实现更灵敏的阀门启闭控制。其工作原理仍基于浮力驱动，但杠杆的机械增益使小浮球即可驱动大口径阀瓣，因此兼具结构紧凑、启闭灵敏、排量大的特点，适用于中高压蒸汽系统及对节能要求高的场景。
核心结构与工作原理
关键部件：
浮球：通常为空心不锈钢球体，通过浮力随凝结水液位升降。
杠杆机构：连接浮球与阀瓣的传动部件，利用杠杆原理将浮球的微小位移放大，驱动阀瓣快速启闭。
阀瓣与阀座：密封组件，材质多为不锈钢或硬质合金，确保抗冲刷和密封性。
工作流程：
凝结水流入：
蒸汽系统中的凝结水进入疏水阀，液位上升，浮球因浮力上浮，通过杠杆向上提拉阀瓣，开启排水通道。
连续排水：
凝结水经阀座连续排出，此时蒸汽因密度小位于上方，不会接触浮球，阀瓣保持开启状态。
蒸汽封锁：
当凝结水接近排尽，蒸汽进入疏水阀时，液位下降，浮球回落，杠杆带动阀瓣关闭，阻止蒸汽泄漏。
杠杆的机械放大作用使阀瓣关闭更迅速，减少蒸汽泄漏量。
特点对比（与普通浮球式疏水阀）
特性 杠杆浮球式 普通浮球式
驱动方式 浮球 + 杠杆（机械增益） 浮球直接驱动阀瓣
阀瓣启闭速度 更快（杠杆放大位移） 较慢（依赖浮球直接行程）
体积与重量 更紧凑（同等排量下浮球更小） 体积较大（需大浮球提供足够浮力）
密封性 更高（杠杆增强关闭力） 依赖浮球重力密封
适用压力 更高（可达 6.4MPa 以上） 通常≤4.0MPa
成本 略高（杠杆加工复杂度高） 中等
主要优点
启闭灵敏，泄漏量极低：
杠杆机构放大浮球的浮力作用，即使液位小幅变化也能快速启闭阀瓣，理论蒸汽泄漏率＜0.5%，接近零泄漏。
高压适应性强：
杠杆增强了阀瓣关闭力，可承受更高背压（工作压力可达 0.1-6.4MPa），适合石化、电力等高压蒸汽系统。
排量大且稳定：
同等体积下，杠杆浮球式可配置更大口径阀座，最大排水量比普通浮球式高 30% 以上，适合大负荷连续排水场景（如大型电站锅炉）。
抗水击与振动能力优异：
杠杆结构刚性强，浮球运动平稳，不易因水流冲击导致卡阻或故障，适合蒸汽管道压力波动大的工况。
节能效果显著：
连续排出饱和温度凝结水，无 “过冷度” 损失，相比热动力式疏水阀可节省蒸汽消耗量 5%-10%。
缺点与局限性
结构复杂，维护要求高：
杠杆、连杆等传动部件较多，长期使用可能因磨损导致间隙增大，需定期检查杠杆铰接点的紧固性和润滑情
