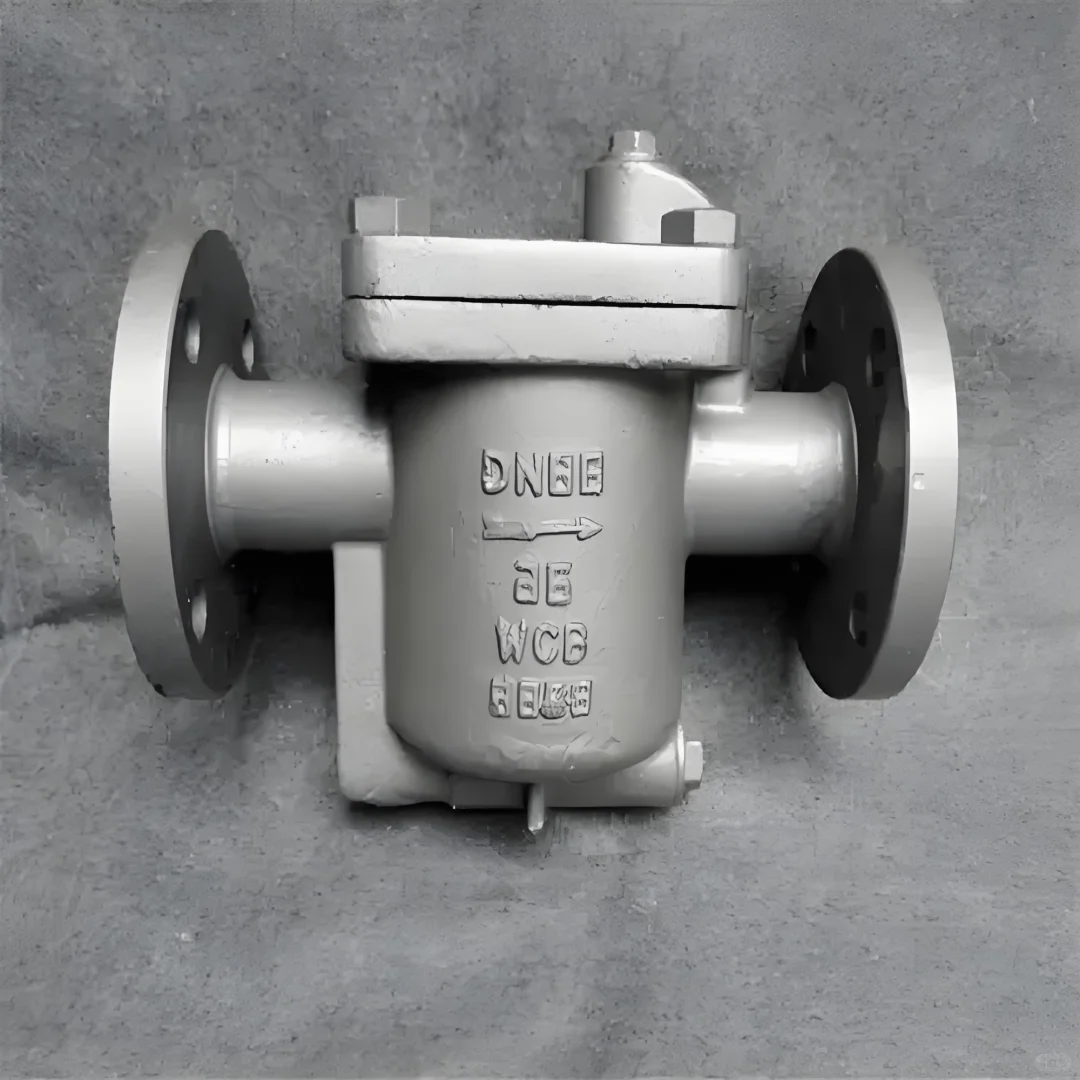

倒吊桶式疏水阀综合解析
一、工作原理
密度差驱动机制
利用蒸汽与冷凝水的密度差实现自动排水阻汽：
启动阶段：管道内低温凝结水与空气通过全开阀门快速排出，缩短系统升温时间12。
工作阶段：蒸汽进入倒吊桶后产生浮力，带动杠杆关闭阀门；当部分蒸汽通过顶部小孔排出或冷凝时，倒吊桶失去浮力下沉，阀门重新开启排出冷凝水。
循环逻辑：通过“浮力上升-蒸汽逸散-重力下降”机制实现间断排水，漏汽率低于3%。
排气特性
倒吊桶顶部设有排气孔，可连续排出非凝结性气体（如空气），避免冷滞后和气堵现象。
二、核心结构特点
耐压抗冲击：采用不锈钢杠杆与倒吊桶组件，抗水击能力强，最大背压率达75%-90%。
防蒸汽泄漏设计：阀座位于顶部，蒸汽被水封隔离，减少能量损失。
自我清洗功能：阀瓣开关过程中可带动污物通过阀口，适应含杂质介质环境。
简化运动部件：仅含倒吊桶和杠杆两个运动部件，降低卡阻风险。
三、性能优势与局限性
优势 局限性
耐高压（可达62Barg） 工作压差需≥0.1MPa
抗水击与高背压适应性 灵敏度低于自由浮球式
高效排空气能力 结构复杂度较高
四、典型应用场景
高压蒸汽系统：如电厂主蒸汽管道、石化装置，适配过热蒸汽工况（需加装止回阀）。
间歇排水需求：适用于蒸汽加热设备、汽轮机抽汽系统等周期性排水场景。
含杂质介质：冶金、化工领域含颗粒或油污的冷凝水处理。
