整理了电气设备选择关键要点，覆盖开关、导体、电缆等设备选型与校验，学电气速码?
一、开关设备

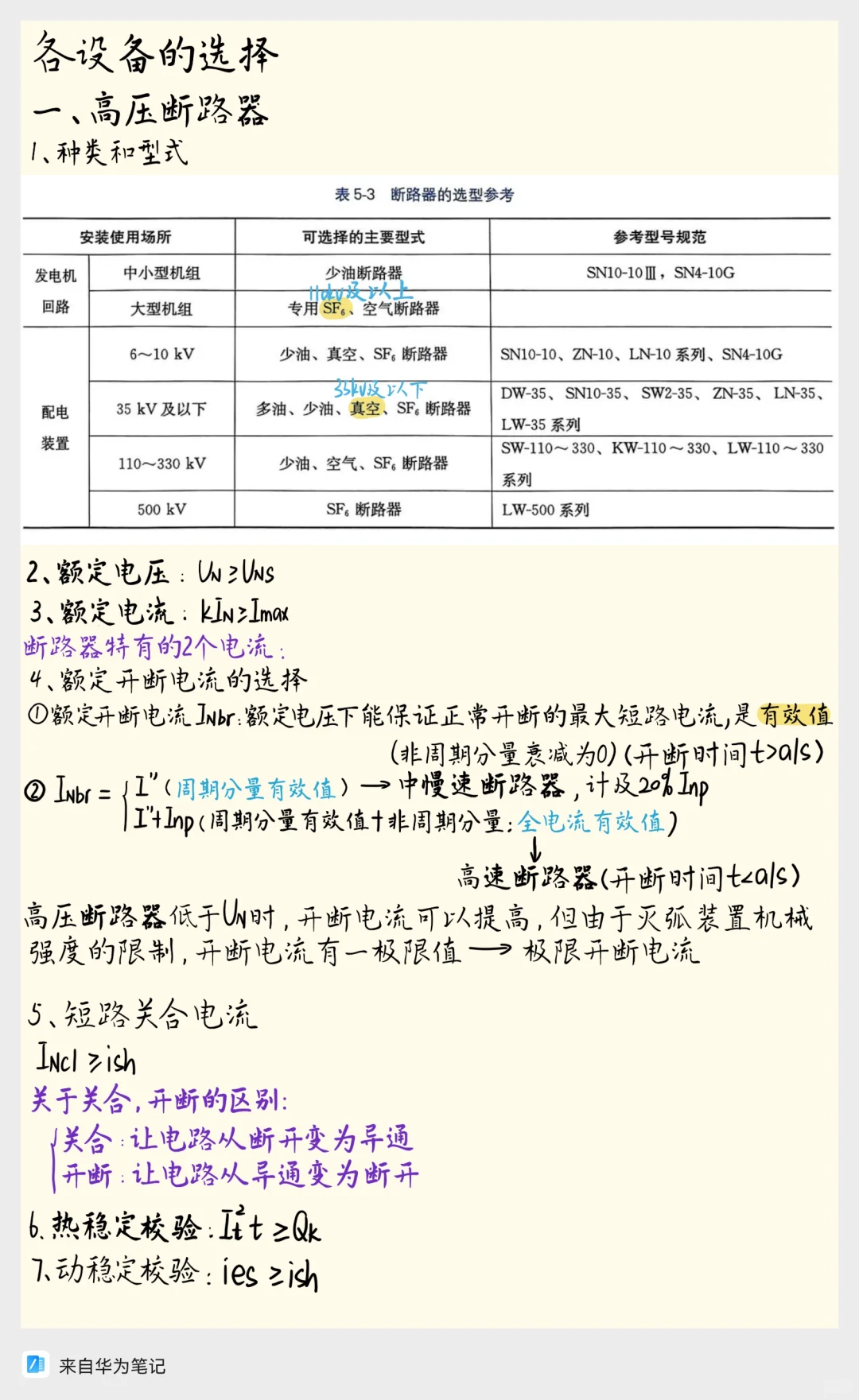

高压断路器：按场景选类型，校验额定电压、电流，关注开断/关合电流，做热稳、动稳校验。

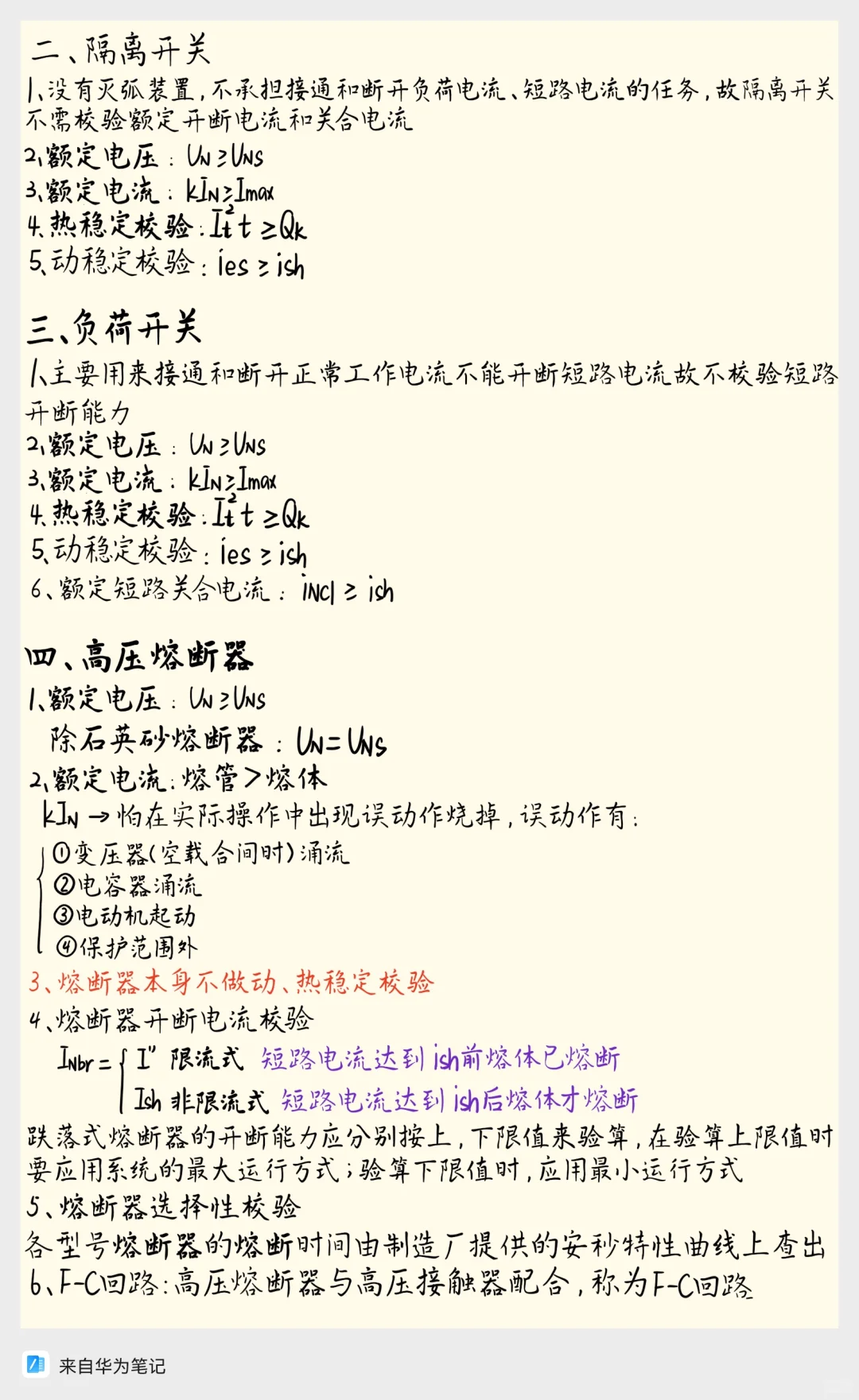

隔离开关：无灭弧功能，不校验开断/关合电流，需满足额定参数，做热稳、动稳校验。
负荷开关：通断正常工作电流，不校验短路开断能力，额定参数、热稳动稳及关合电流要符合要求。

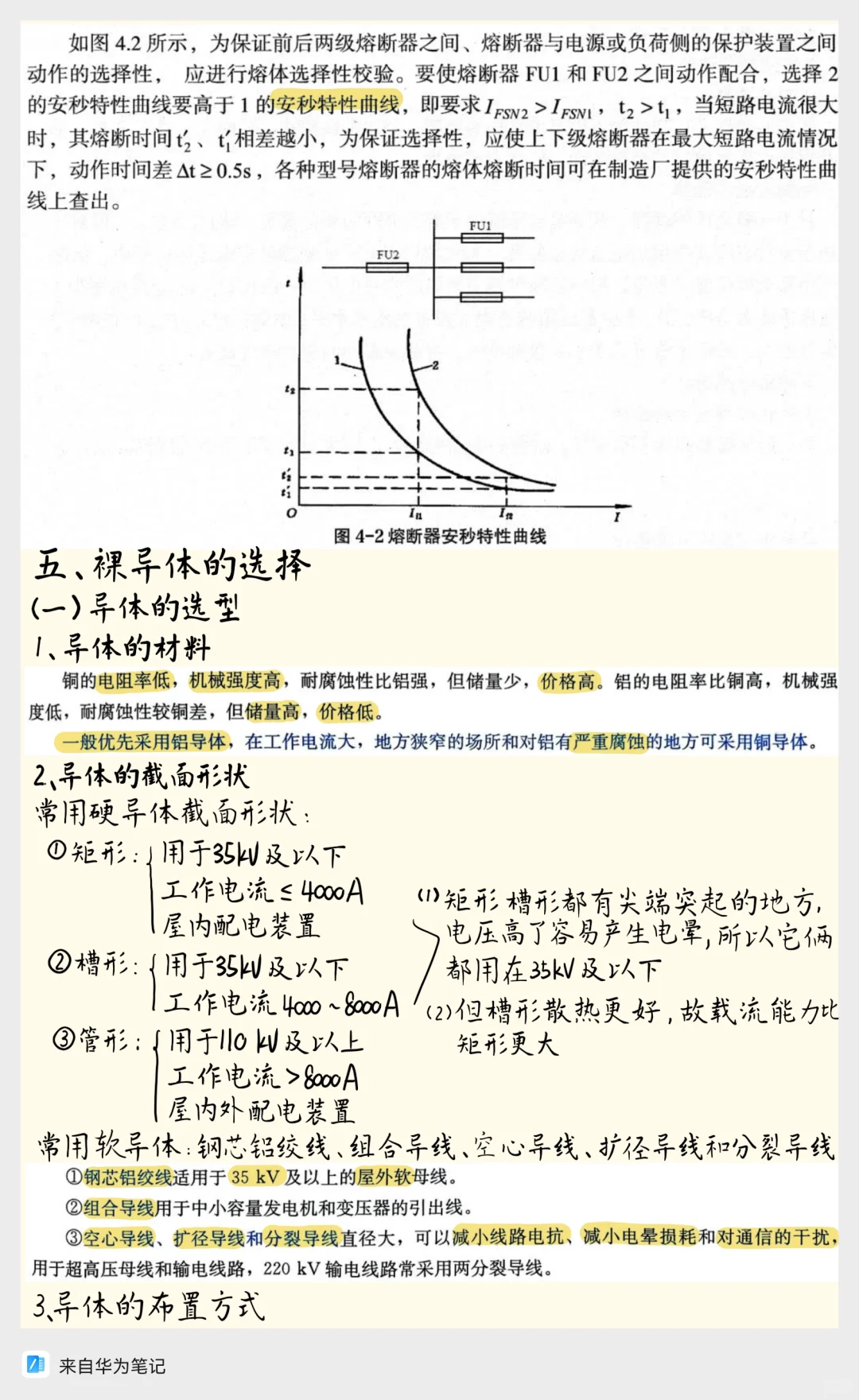

高压熔断器：额定电压分情况，熔管电流大于熔体，不做动热稳校验，需验开断电流、选择性，涉及F - C回路（与接触器配合 ）。
二、导体选择
选型：优先选铝导体，硬导体（矩形、槽形、管形 ）按电压、电流场景选；软导体常用钢芯铝绞线等。

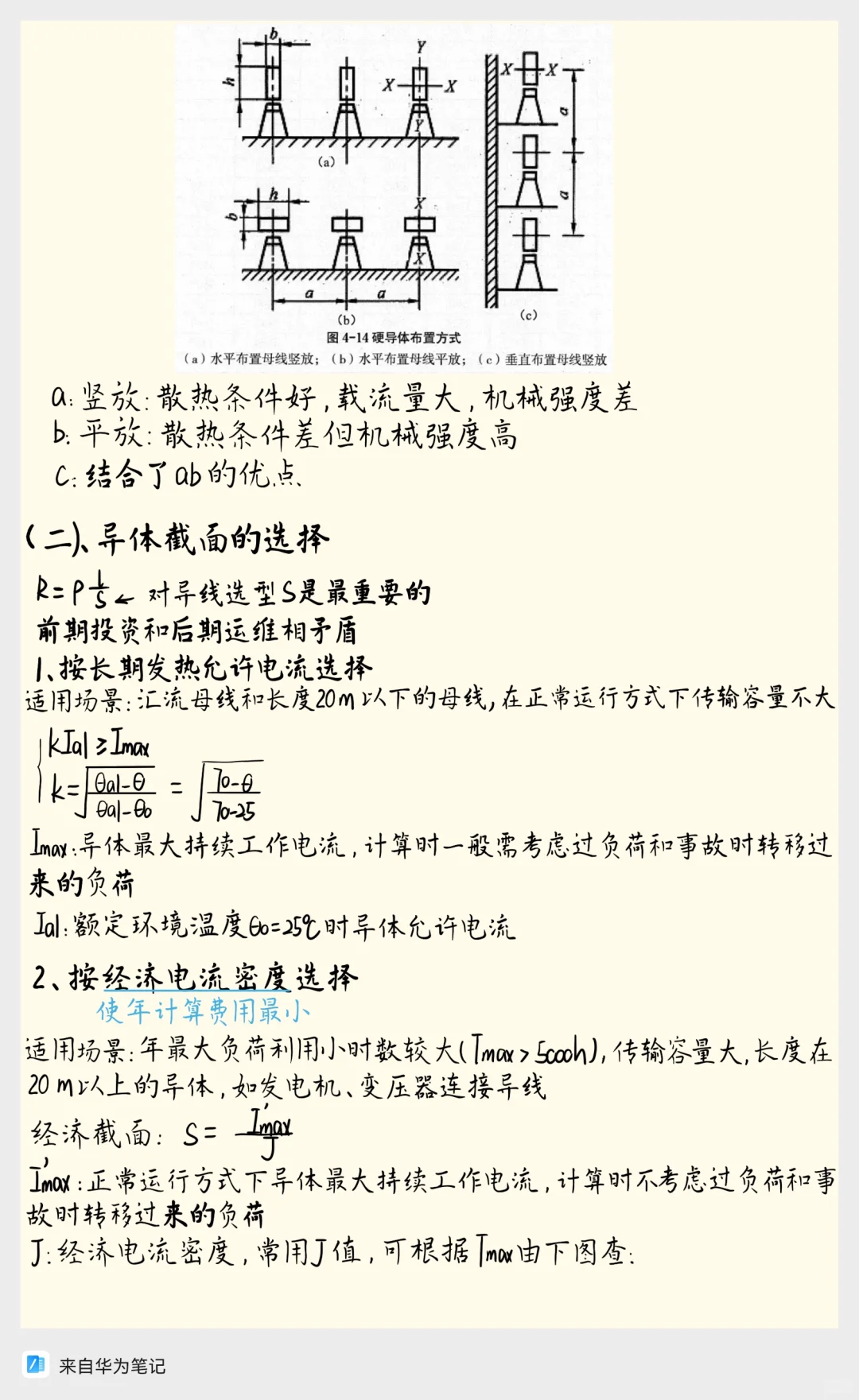

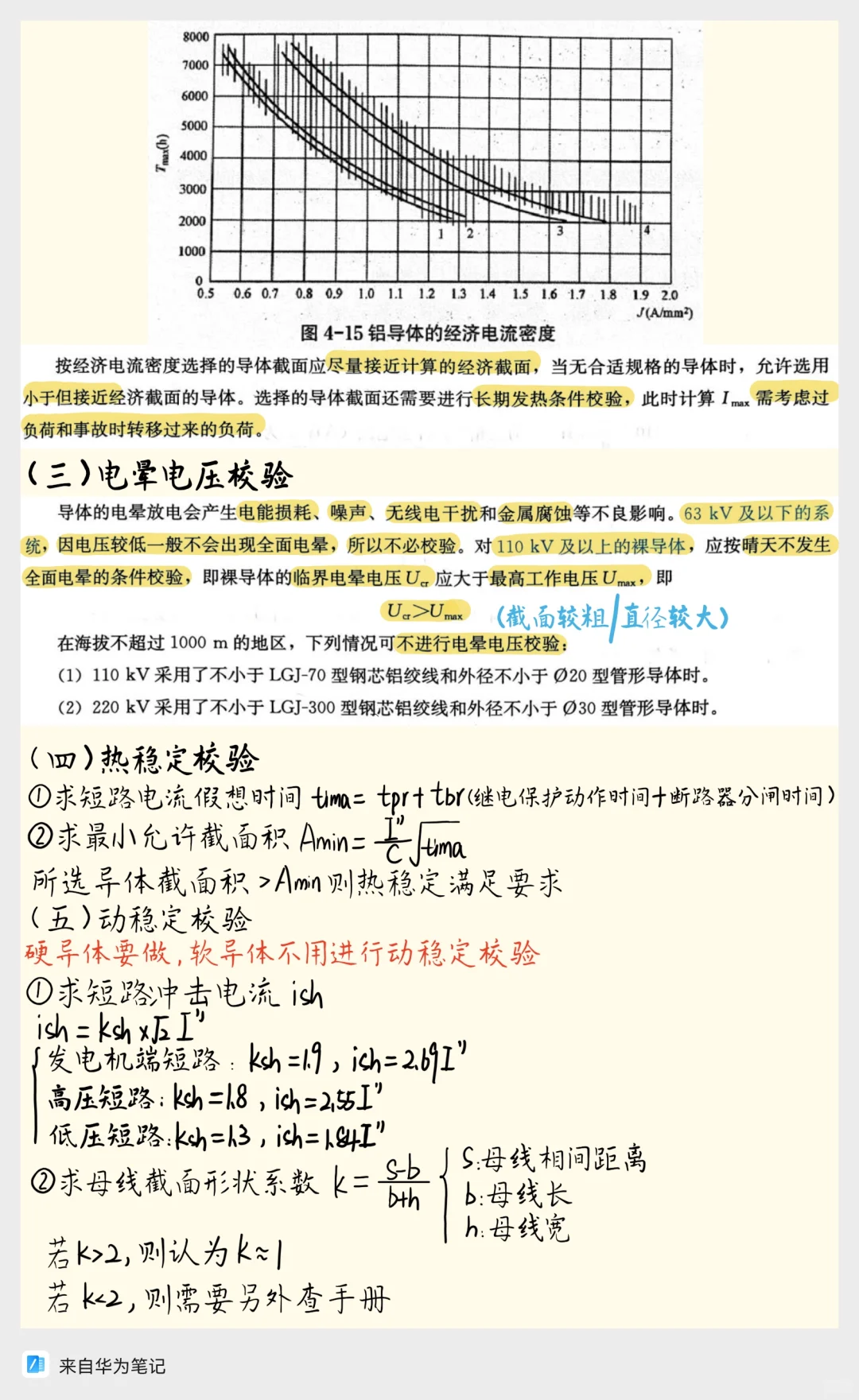

截面：按长期发热允许电流（短导体、汇流母线等场景 ）、经济电流密度（大负荷时长导体场景 ）选择，附加电晕（110kV及以上裸导体 ）、热稳、动稳（硬导体需做 ）校验。
三、电缆选择

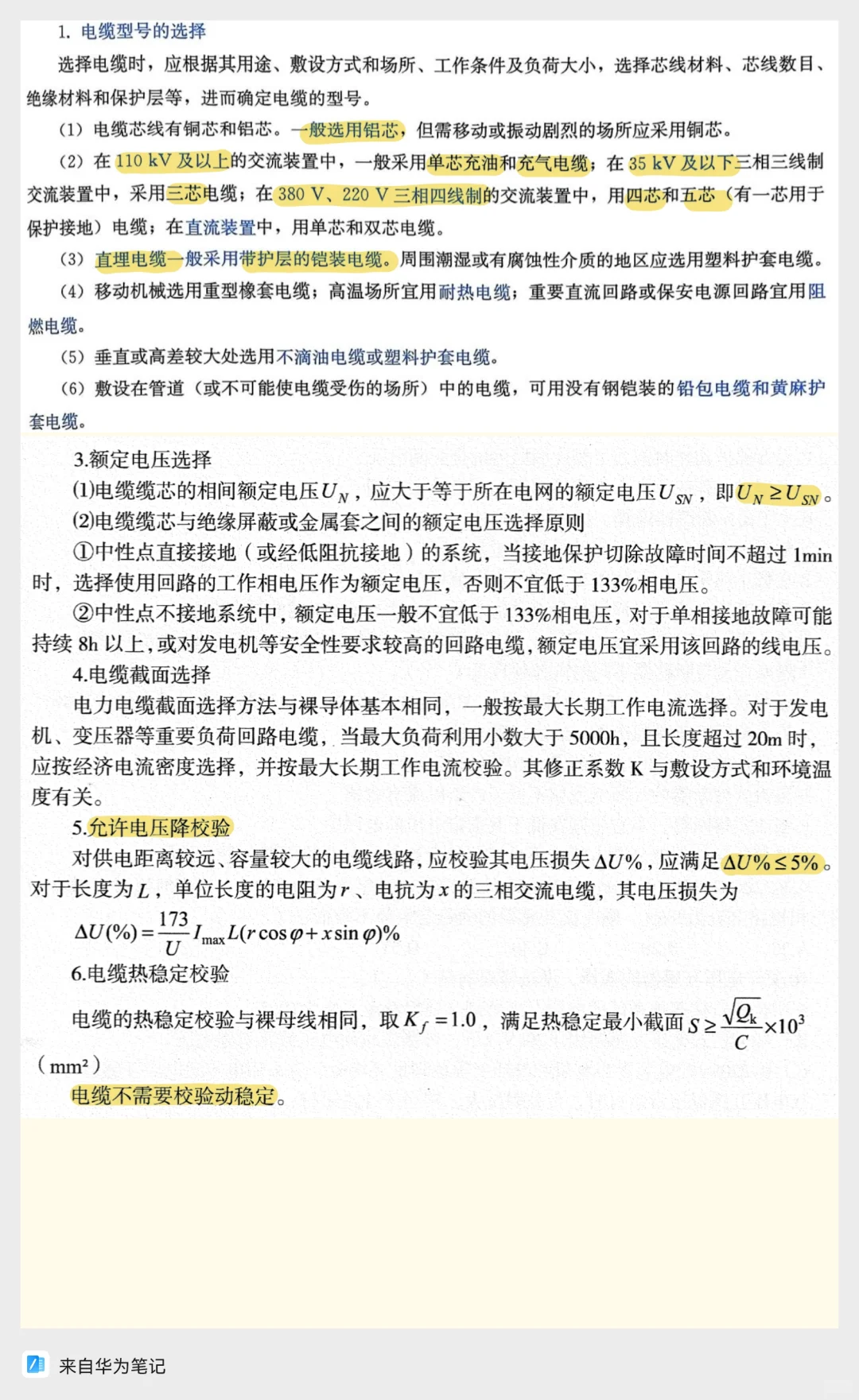

结构与选型：导体是多股绞线，分芯数、绝缘、保护层。按场景选芯材（一般铝芯，移动剧烈用铜芯 ）、型号（考虑敷设方式、环境等 ）。
校验：额定电压需匹配电网，截面按最大长期工作电流或经济电流密度选，校验电压降（≤5% ）、热稳定（同母线校验逻辑 ），不校验动稳定。
四、电抗器选择

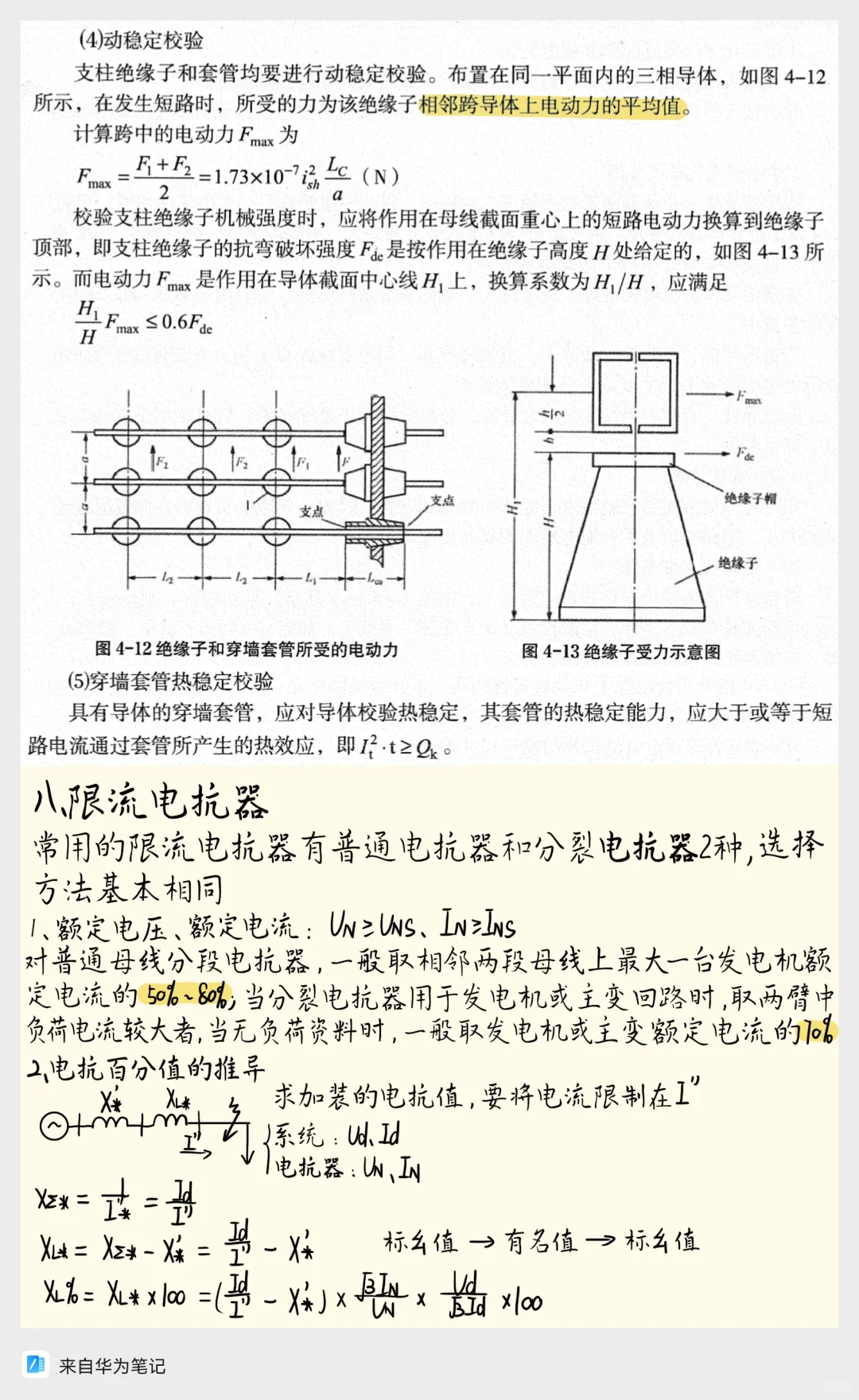

选型与参数：分普通、分裂电抗器，定电压、电流，推导电抗百分值，出线、母线电抗器有常用百分值范围。

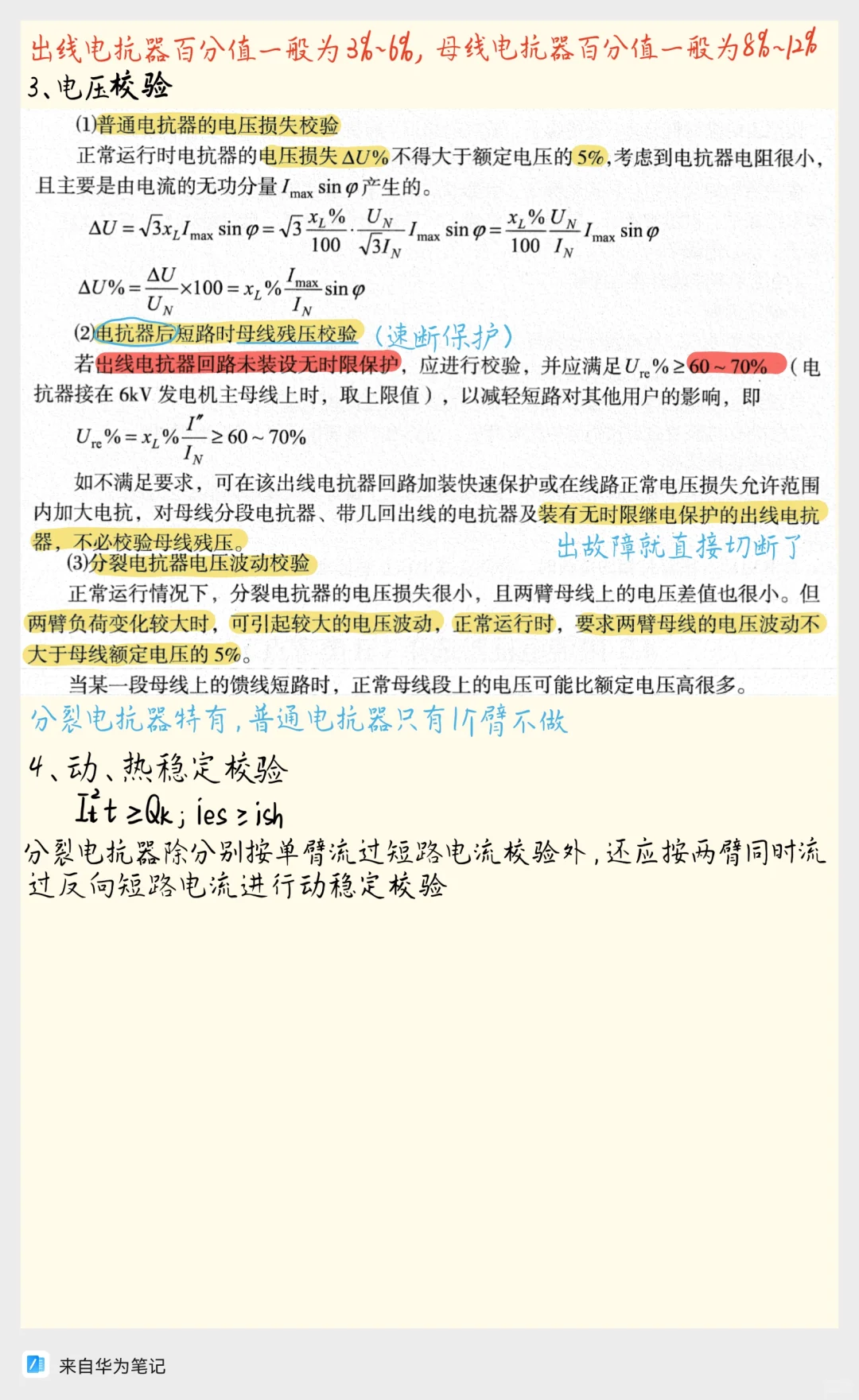

校验：电压校验含损失（≤5% ）、短路残压（无时限保护时≥60 - 70% ）、电压波动（≤5% ）；动热稳同常规，分裂电抗器额外按两臂反向短路电流校验。

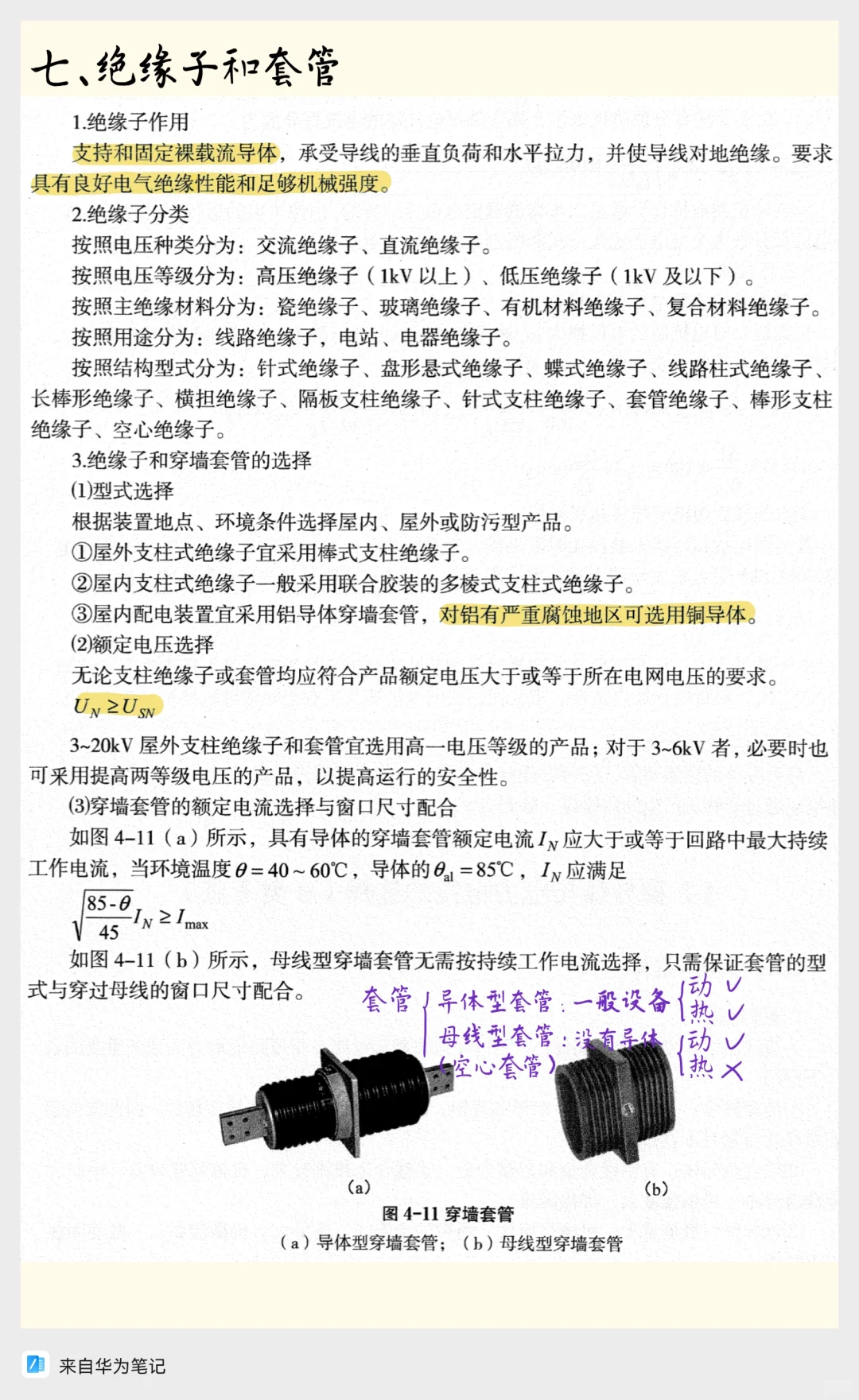

五、绝缘子和套管
绝缘子：起支持固定、绝缘作用，按分类（电压、材料等 ）选型，额定电压不低于电网电压，穿墙套管匹配窗口尺寸，不同型式校验动热稳。
电气设备知识点细碎，梳理后清晰很多，学电气的宝子快查漏补缺～#生活哲学家 #国家电网 #国网备考 #电气考研 #电气 #电工 #电气设备 #考研 #干货 #涨知识
一、开关设备
高压断路器：按场景选类型，校验额定电压、电流，关注开断/关合电流，做热稳、动稳校验。
隔离开关：无灭弧功能，不校验开断/关合电流，需满足额定参数，做热稳、动稳校验。
负荷开关：通断正常工作电流，不校验短路开断能力，额定参数、热稳动稳及关合电流要符合要求。
高压熔断器：额定电压分情况，熔管电流大于熔体，不做动热稳校验，需验开断电流、选择性，涉及F - C回路（与接触器配合 ）。
二、导体选择
选型：优先选铝导体，硬导体（矩形、槽形、管形 ）按电压、电流场景选；软导体常用钢芯铝绞线等。
截面：按长期发热允许电流（短导体、汇流母线等场景 ）、经济电流密度（大负荷时长导体场景 ）选择，附加电晕（110kV及以上裸导体 ）、热稳、动稳（硬导体需做 ）校验。
三、电缆选择

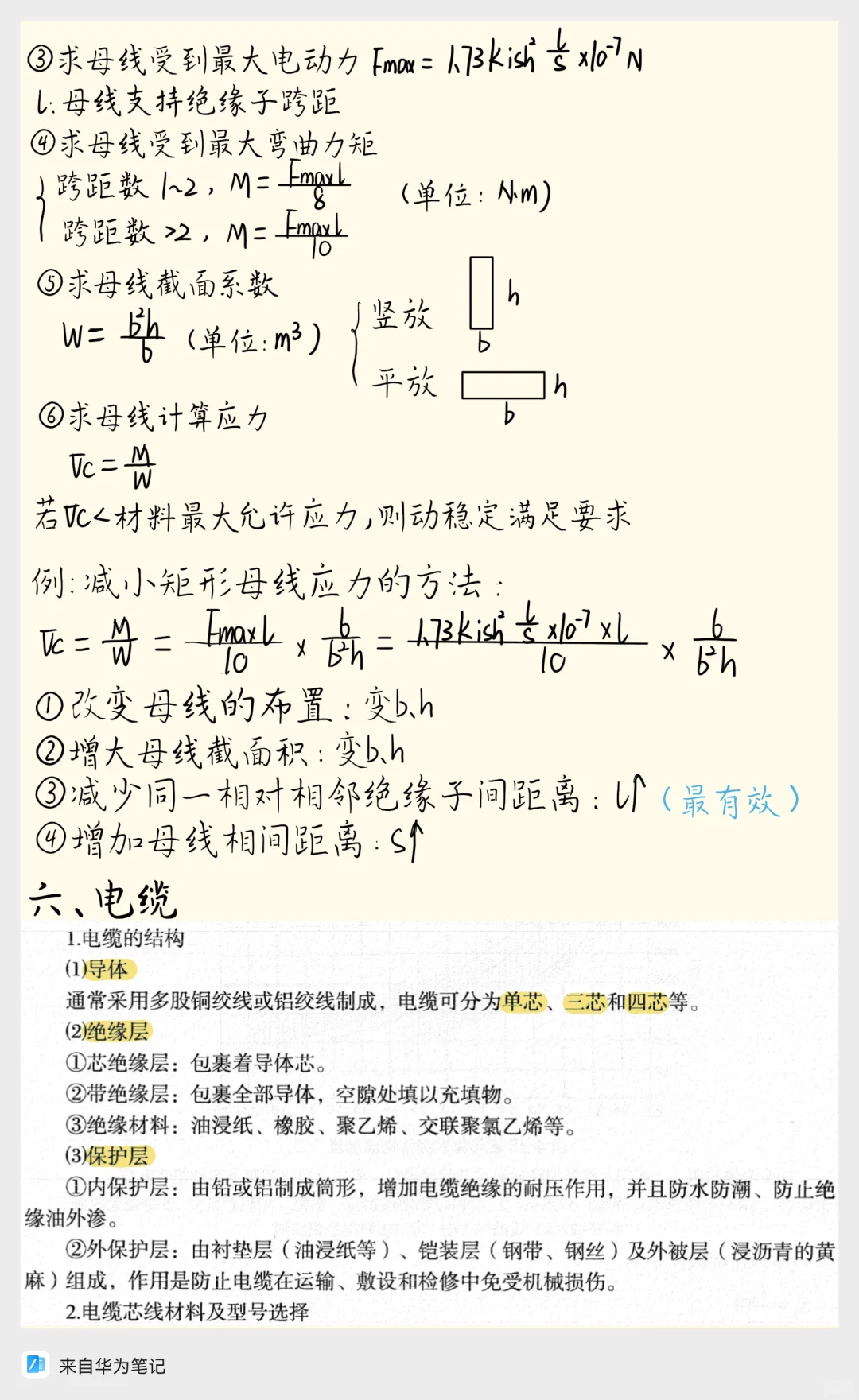

结构与选型：导体是多股绞线，分芯数、绝缘、保护层。按场景选芯材（一般铝芯，移动剧烈用铜芯 ）、型号（考虑敷设方式、环境等 ）。
