大家好，我是电力侠 Ian。最近收到很多学电力电气工程的小伙伴的私信。说在课堂上学了很多电力系统软件，比如PSSE、PSCAD，但只是在课上看过ppt，很少接触这些软件在实际工作中的应用。所以我决定开启一个全新的系列笔记，从电网的真实事例出发，带你了解真实电力系统中每天都可能发生的事情。我还会结合仿真软件，一步步把事故建模还原，帮你掌握电力系统建模与仿真的实战技巧。

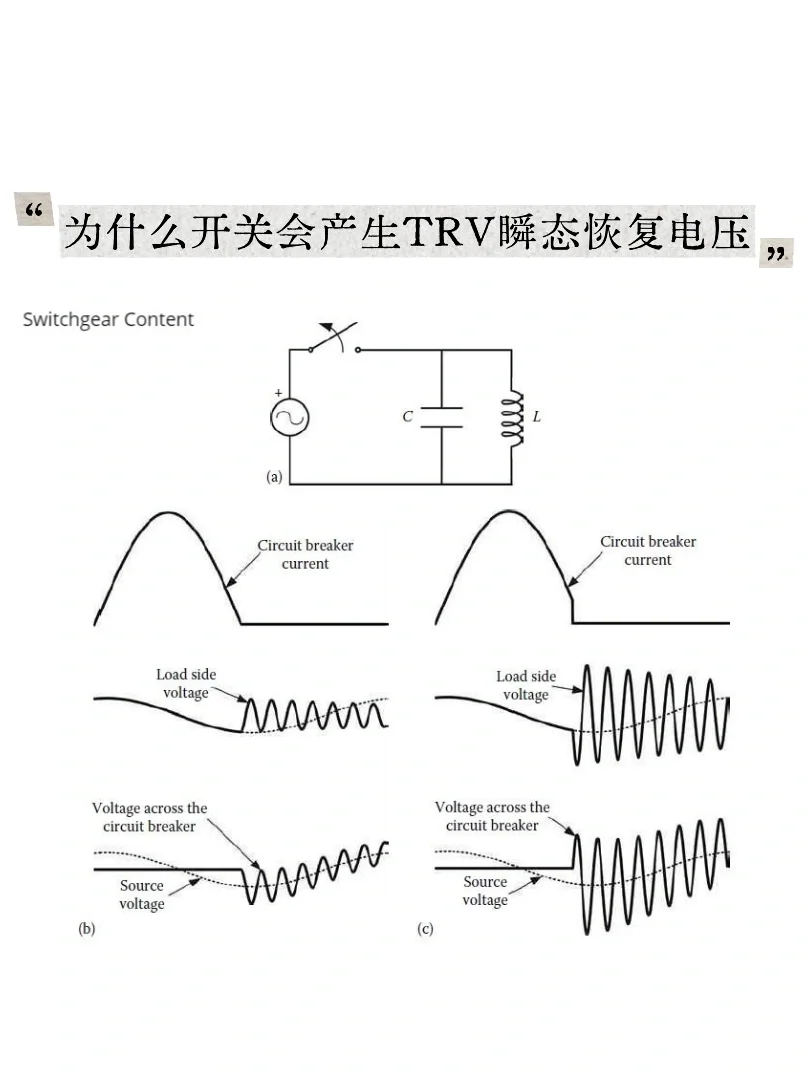

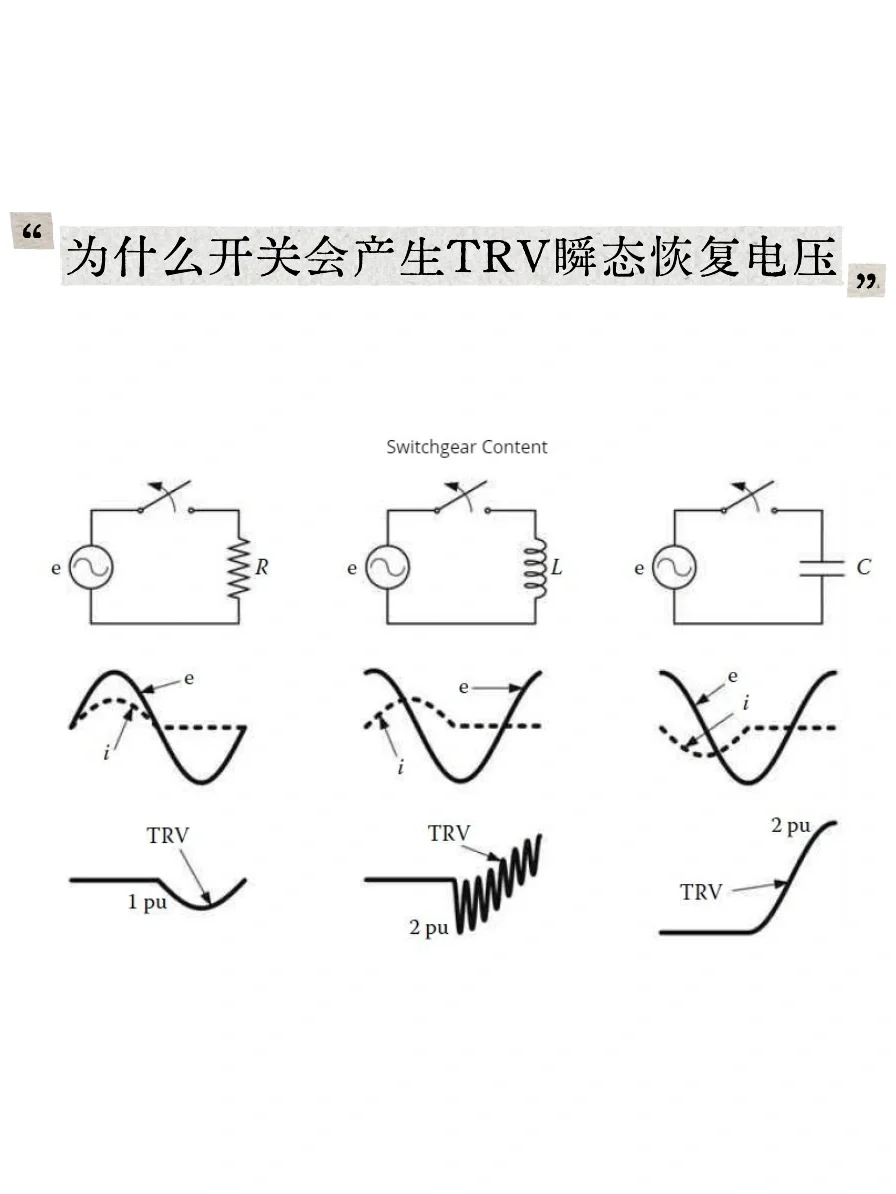

✅ 第一篇笔记我会结合PSCAD电力仿真软件，还原一起由开关瞬态恢复电压TRV引起的，最终导致约3000名网上冲浪用户被迫戒网的断电事故。
六一儿童节，小明接到上级通知，需要对101号线路最东段进行检修，101号线路是东西走向的，为保障检修段以外用户不停电，小明需要先将东侧检修段线路从整条线路中隔离开。
小明先在检修段线路最东测拉开断路器，此时检修段线路东侧暂时悬空，而西侧仍上电138kV，检修段仍有大约6安电流，这是该线路的充电电流。
于是小明使用检修段线路最西侧的电动操作开关尝试将检修段线路从101线路中隔离。但是当电动开关断开瞬间，小明看到巨大的电弧，由于当时较大的风速进一步增加了电弧。同时西侧20公里外的变电站检测到101线路BC相短路后在4个cycle内将断路器打开，最终导致整条30多公里内的网民被迫强制下线。
于是我被临危受命还原该事件，接下来我顺便带大家看一下我是如何通过PSCAD，比较简单的去模拟整个过程。
首先我们拆分一下被影响的区域包括了四块需要建模的设备：
▪️一段138kV输电线路
▪️线路上代表网上冲浪居民的负载阻抗
▪️断路器与开关动作逻辑
▪️外部电网连接点
而PSCAD中相应模块为：
▫️TLine输电线路模块
▫️电阻和电感
▫️三相breaker
▫️ 三相电压源串联一组阻抗等效表示区域外部电网，这组阻抗用来表示故障点看出去的系统萨维南等效阻抗。

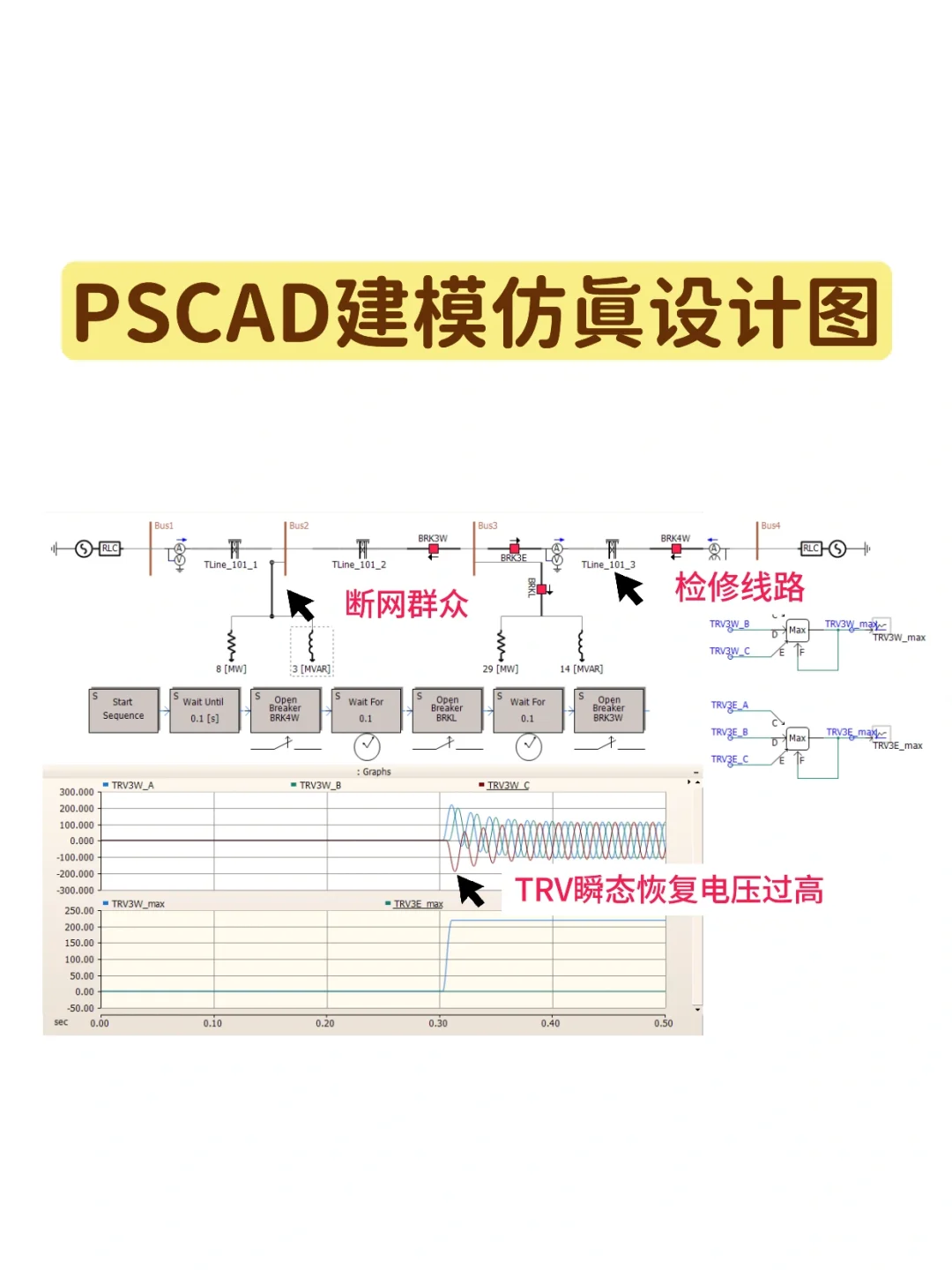

最终PSCAD建模在图2️⃣，模拟结果需要和检修期间操作人员实际测得的电流电压进行对比，来判断瞬态电流和电压是否超过电动操作开关的断开上限而引起电弧，还是由于开关老化等其他原因。最终结果很简单，虽然当时电流很小只有6安，但开关断开瞬间产生的瞬态恢复电压高达218kV，超过了该开关承受上限。
