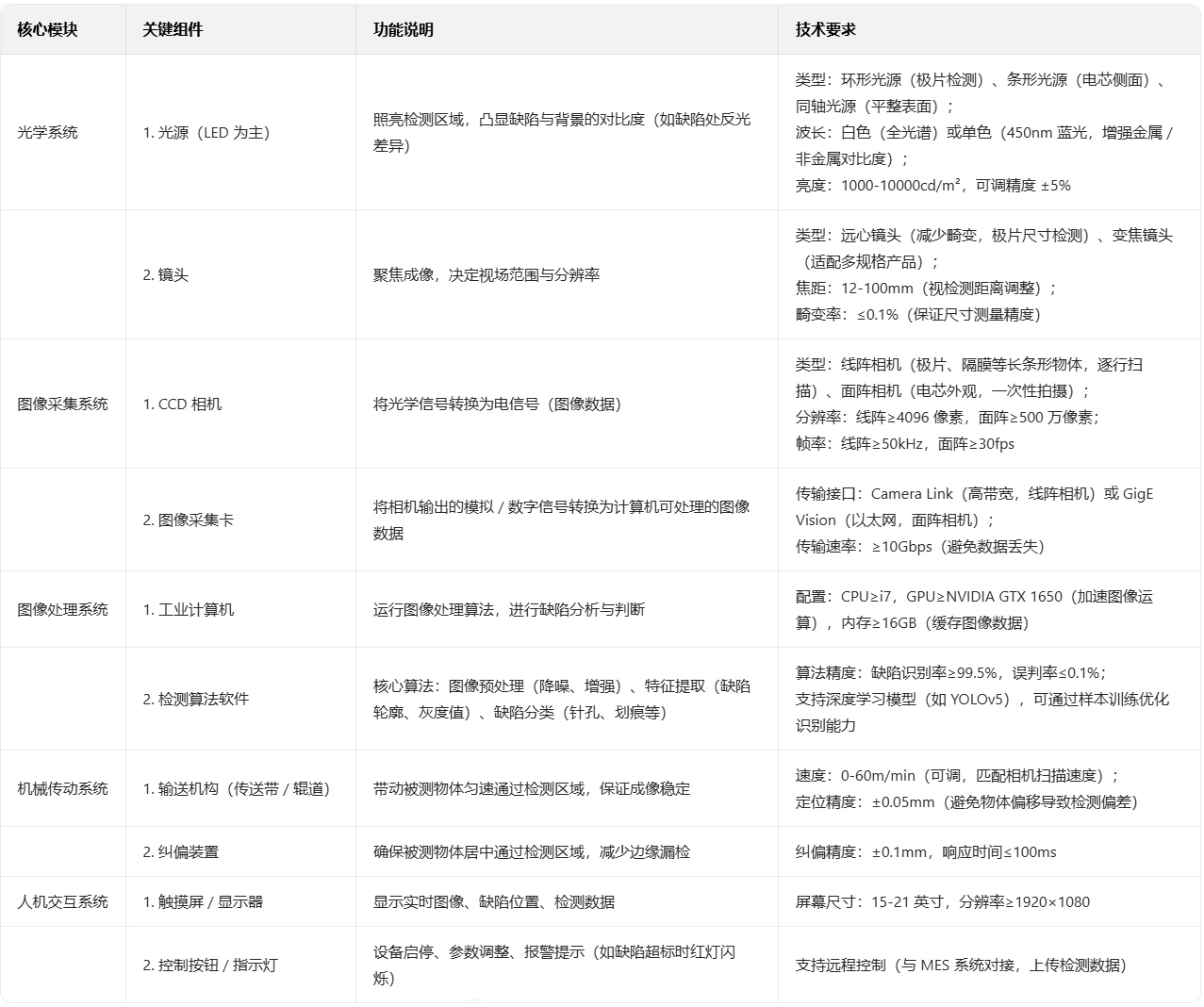

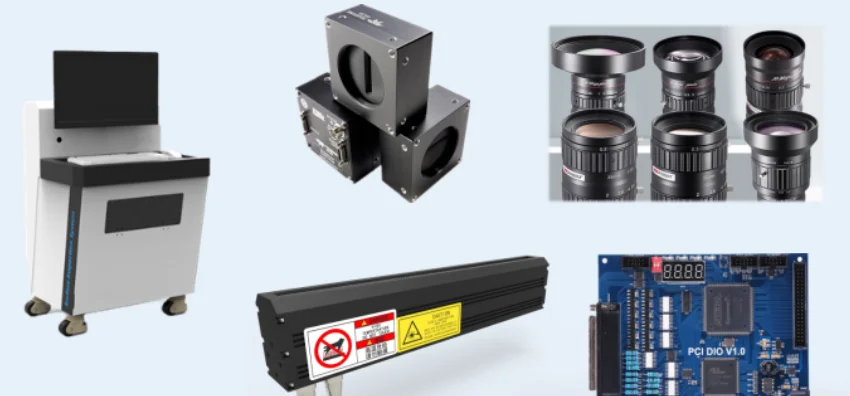

? 一、 结构组件：CCD的“五官与大脑”

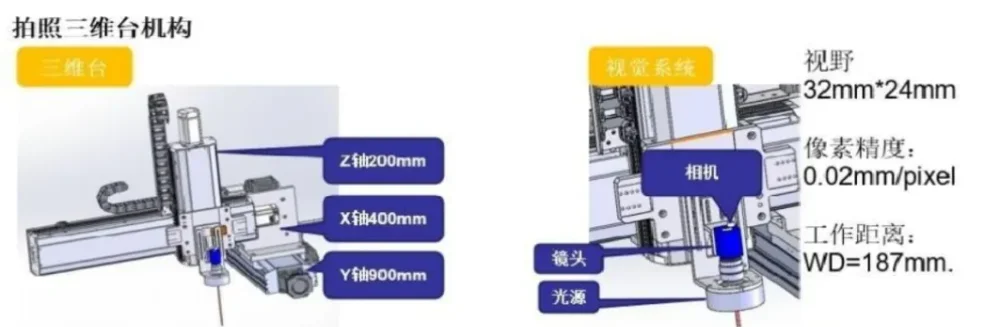

?️ “眼睛” (工业相机)：

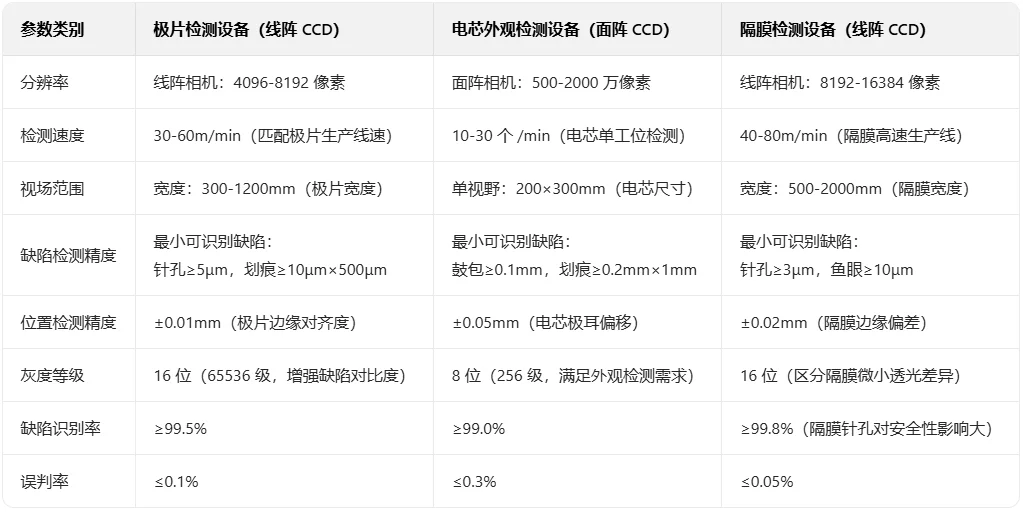

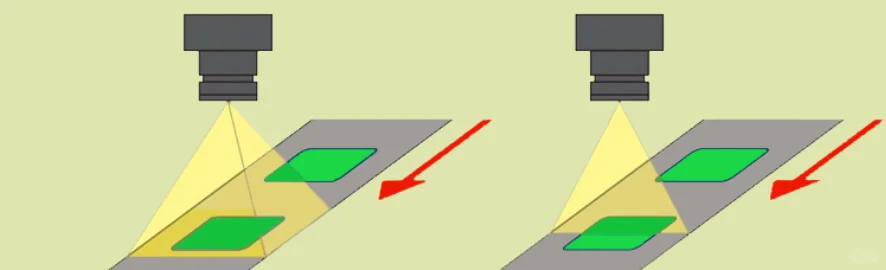

线阵相机 vs 面阵相机：
线阵像“扫描仪”，高速扫描运动中的极片/隔膜（速度可达60-80米/分！?）

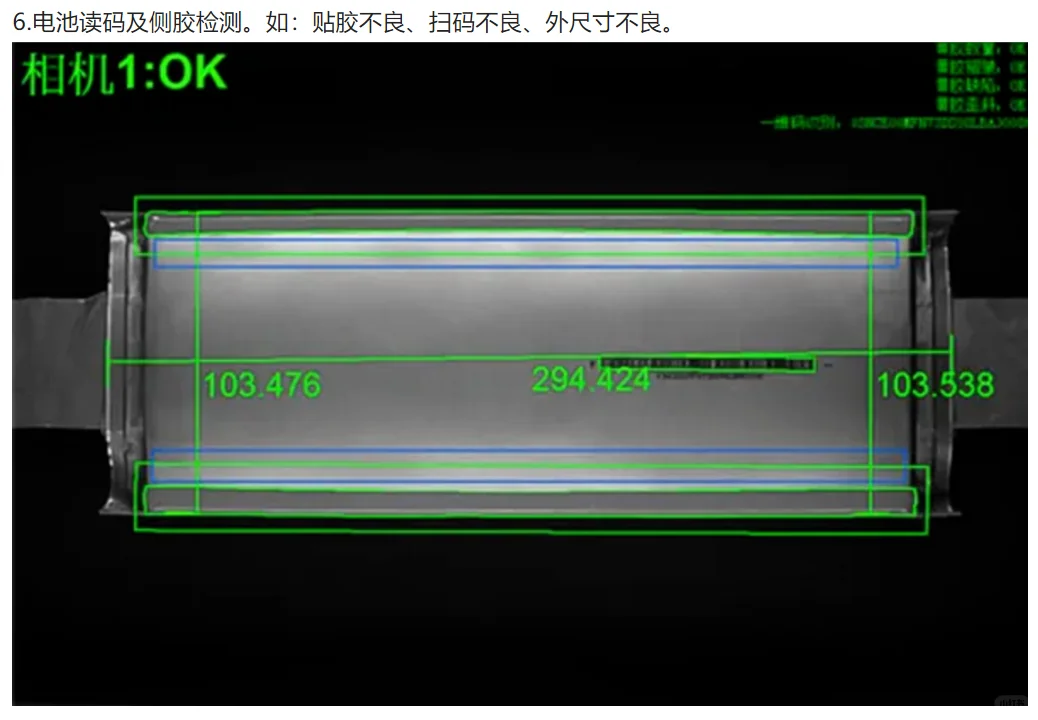

面阵像“拍照手机”，抓拍静态或特定位置（如壳体字符、叠片定位），核心是感光芯片（CCD/CMOS），把光信号变数字图像。
高清是王道： 分辨率越高，“看”得越细（微米级缺陷无所遁形！）。常用8K线扫相机，像素密度超高
? “打光师” (光源系统)：
为啥要打光？就像拍证件照需要好灯光！不同缺陷需要不同光来“显形”
种类繁多： 条形光源、同轴光源、背光源、环形光源... 针对划痕、凹坑、字符、透光率等，选择最佳“灯光方案”，让缺陷“原形毕露”?
?“最强大脑” (图像处理系统 & 算法)：
相机拍完，海量图像数据涌向这里。这是真正的“智慧核心”

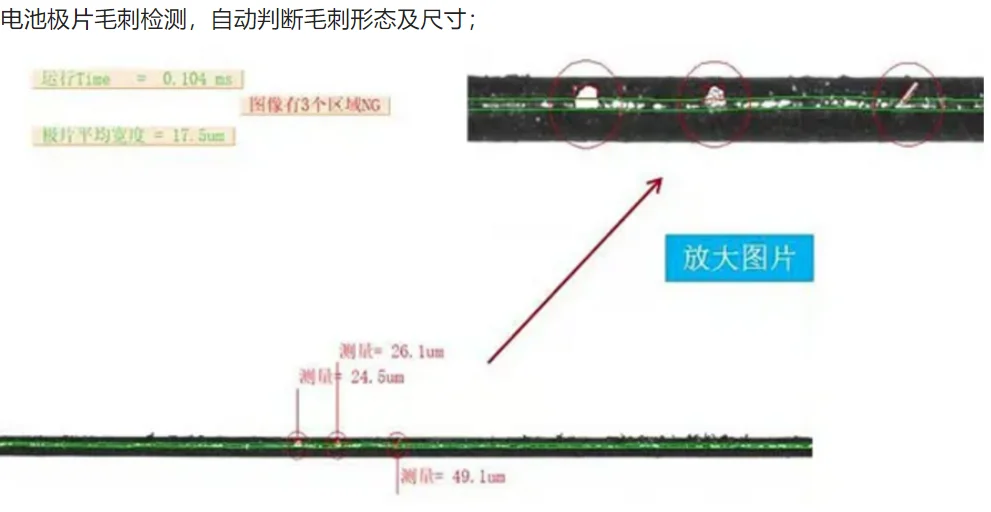

算法是灵魂： 运用图像处理、模式识别、深度学习等“黑科技”。它能瞬间判断：这是划痕？毛刺？漏金属？字符歪了？尺寸超差？... 比老师傅经验还丰富、判断还稳定！?
软件平台： 人机交互界面，设定检测标准、查看结果、统计报表，工程师的“指挥中心”

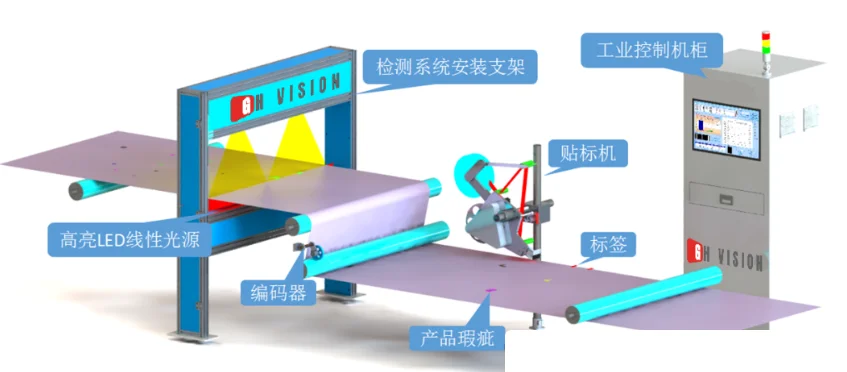

? “手脚” (执行机构 & 通信接口)：
发现缺陷咋办？通知“队友”！通过I/O信号或网络通信，联动生产线：报警?、停机、打标记、剔除不良品... 自动化闭环搞定！
还能对接MES系统，上传数据，实现生产全过程可追溯、质量大数据分析?
⚙️ 二、 工作原理：“看见”并“理解”缺陷
简单三步走，堪比孙悟空的火眼金睛?️?️：

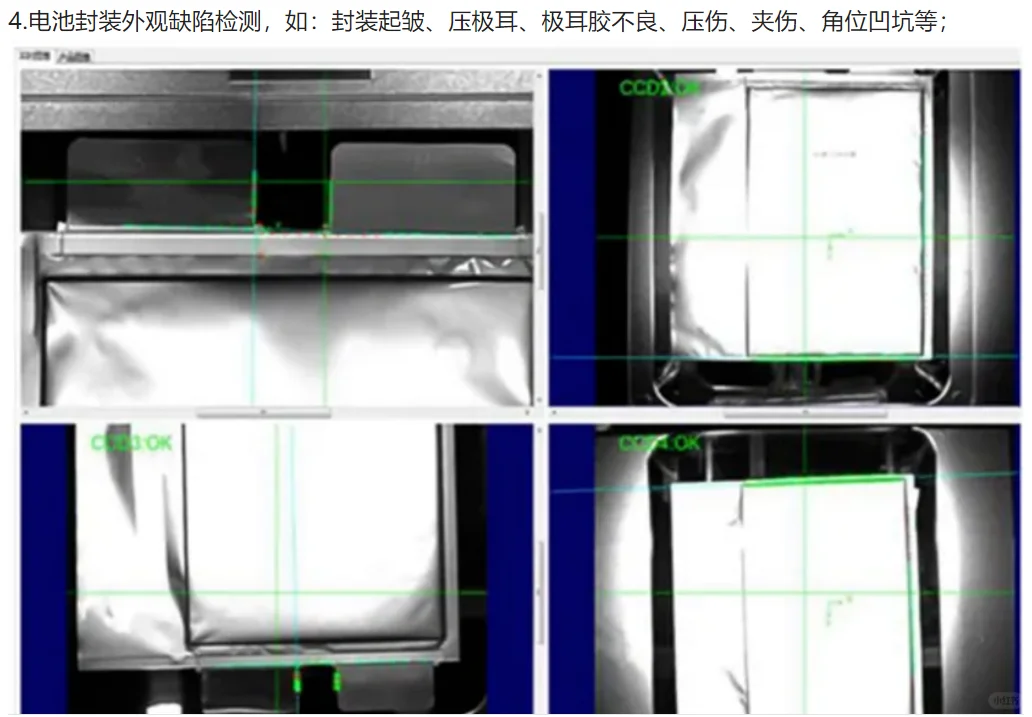

“咔嚓”拍照： 高速运动的电池材料（极片、隔膜、壳体）经过检测工位，工业相机在精密光源配合下，“咔嚓”一下捕捉高清图像。?

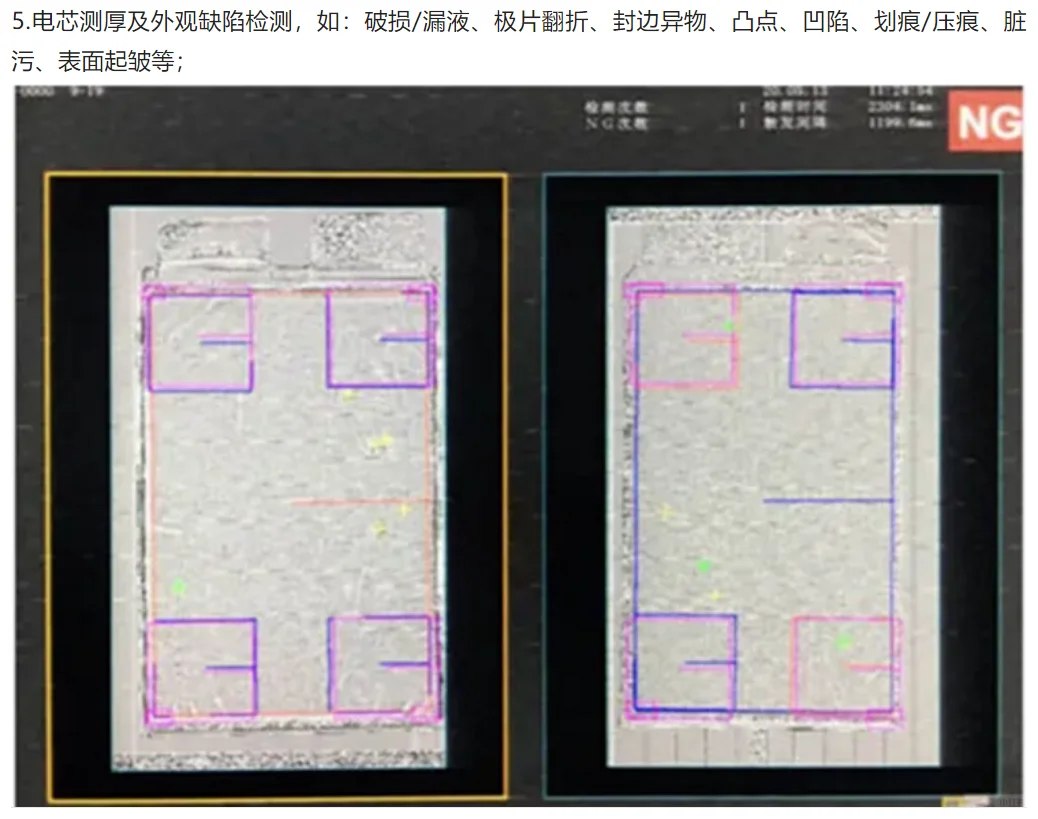

“大脑”分析： 图像数据火速传给处理系统。内置的智能算法开始“破案”：比对预设标准（尺寸、颜色、纹理、形状），运用“找不同”、“量尺寸”、“辨图案”等技巧，识别异常点。
“判决”执行： 瞬间出结果！OK？绿灯放行。NG？立刻报警，触发剔除或标记动作，把“坏蛋”揪出来！保证流下去的个个是“精兵强将”
#汽车 #知识 #科普 #设备 #智能制造 #工业自动化 #单片机 #锂电池 #智能硬件设计 #新能源
