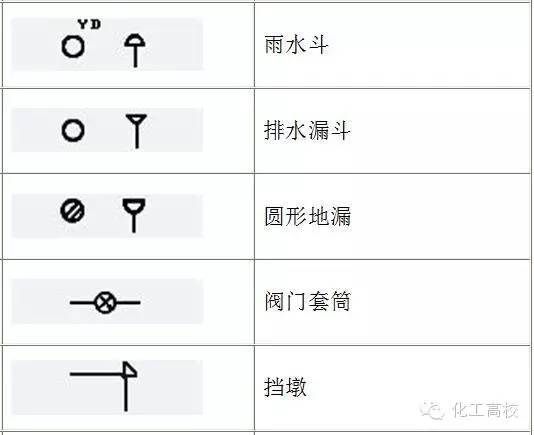

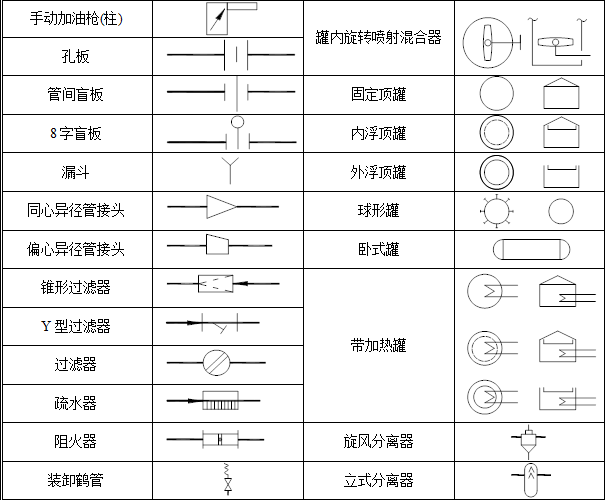

设备符号

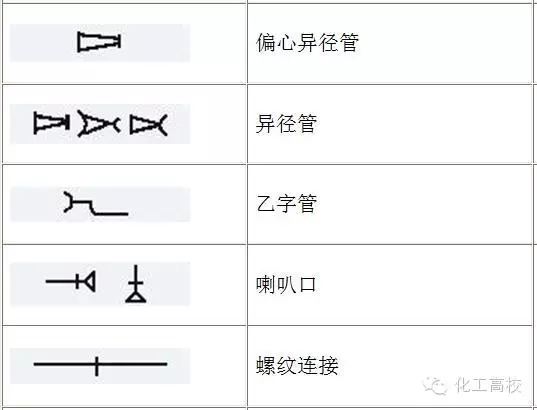

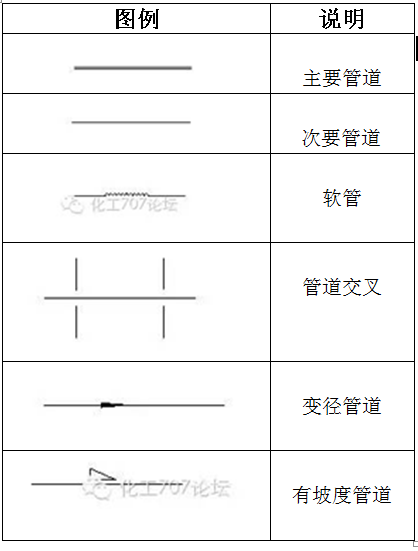

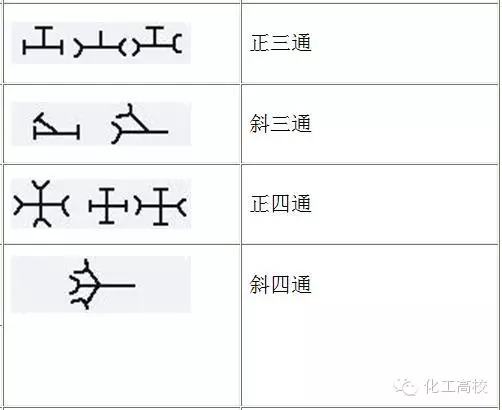

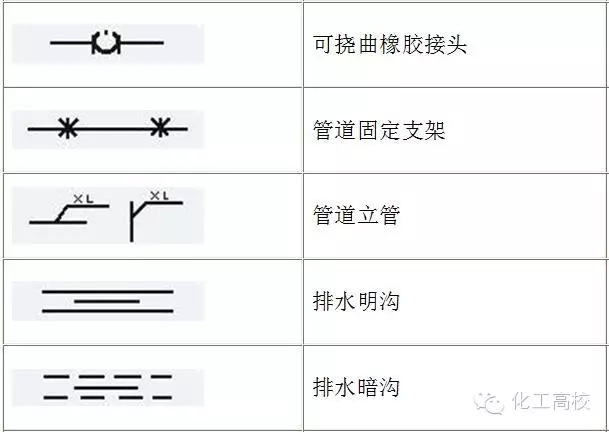

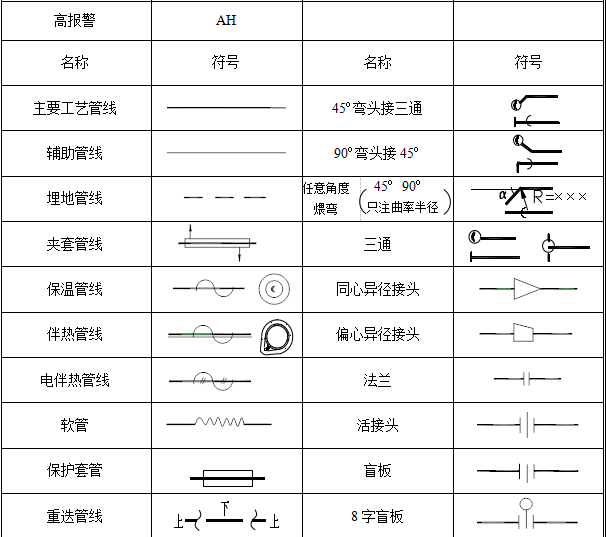

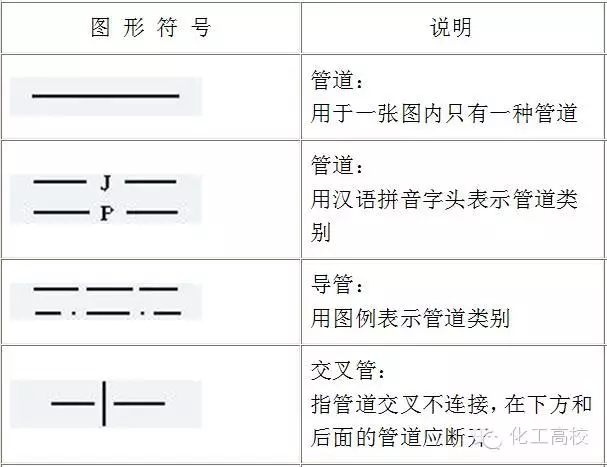

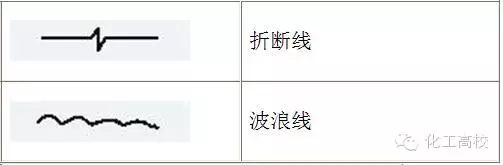

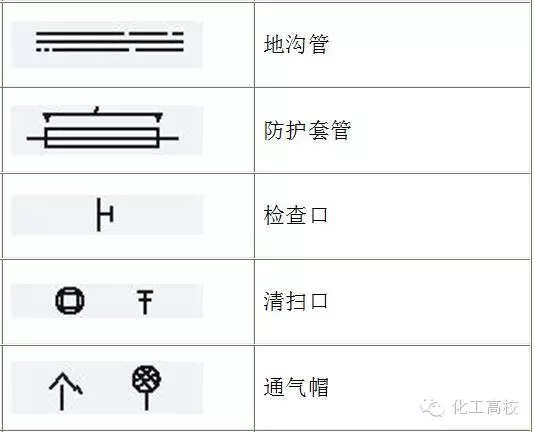

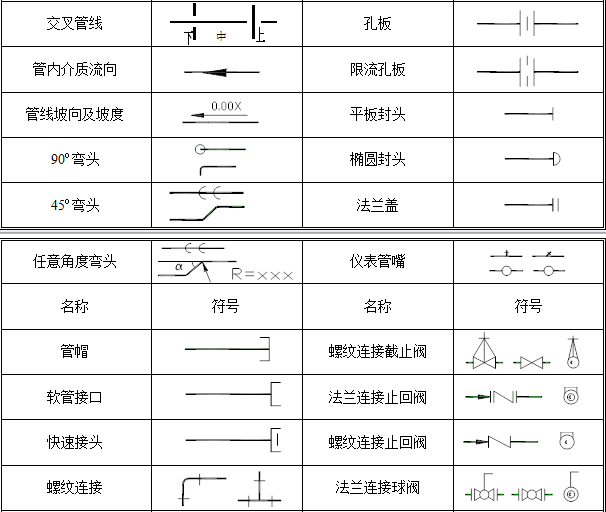

管件管道符号

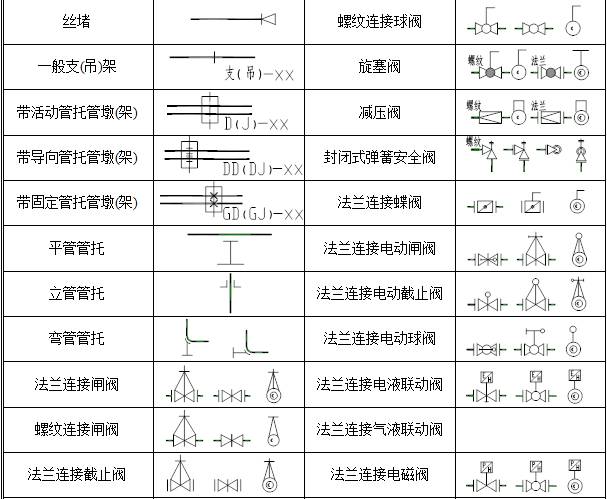

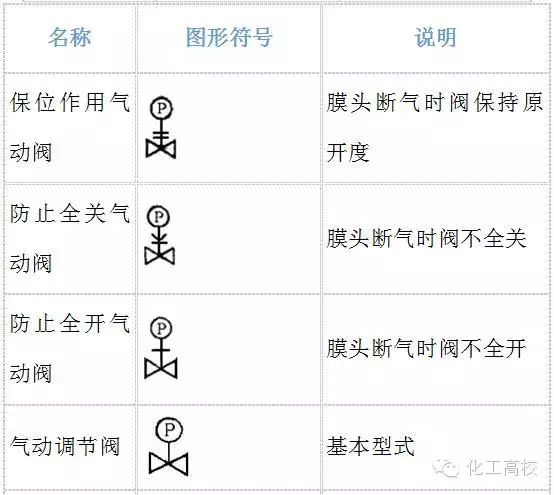

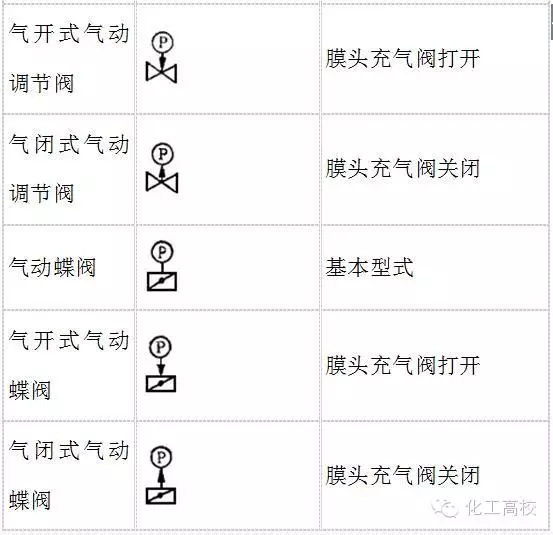

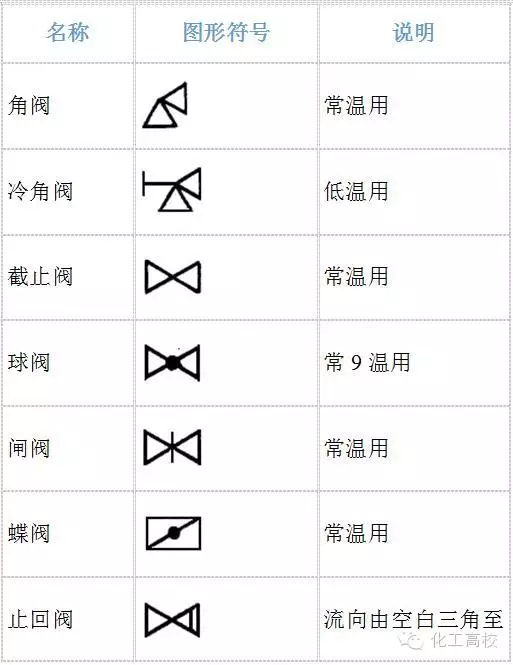

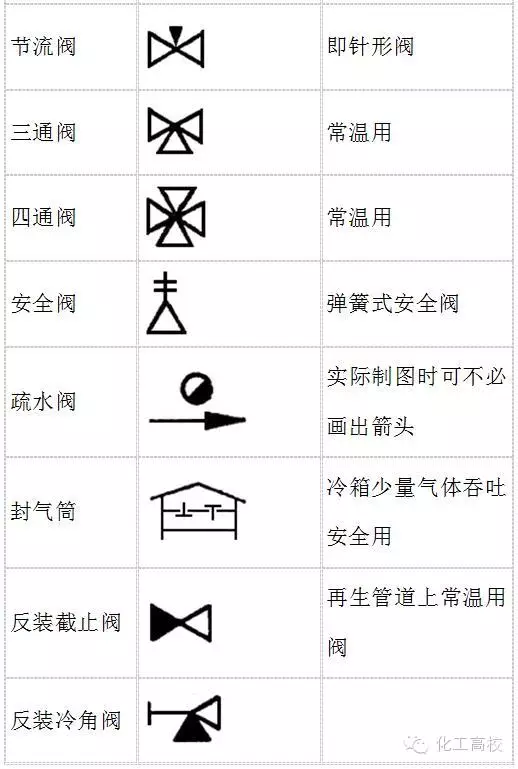

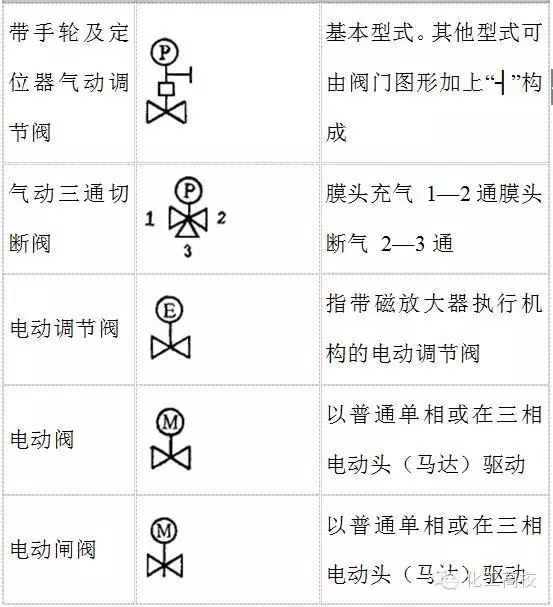

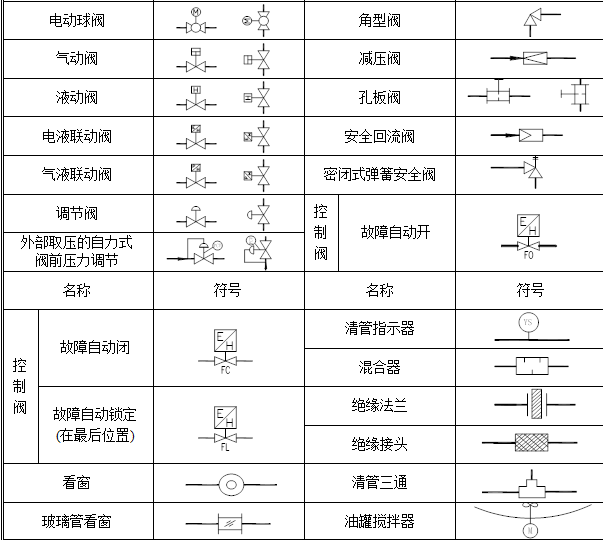

阀门

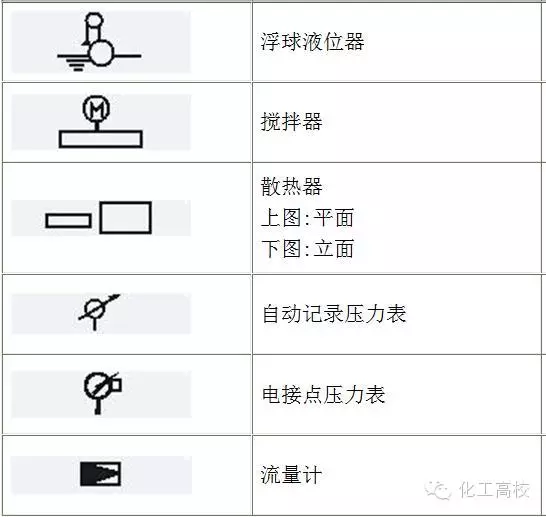

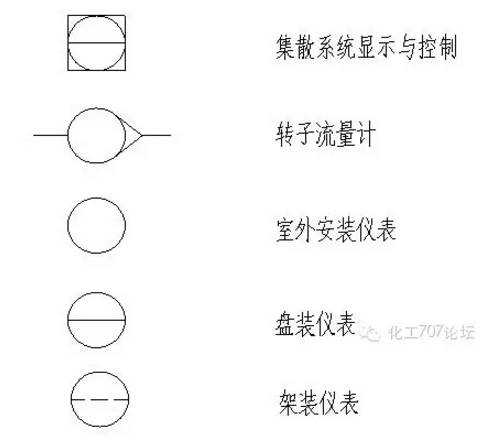

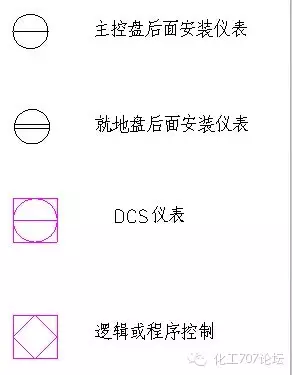

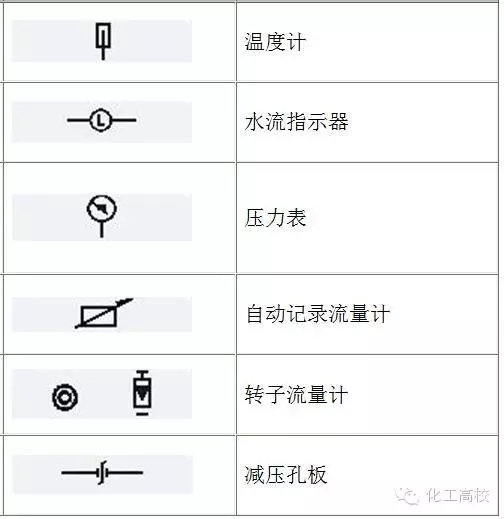

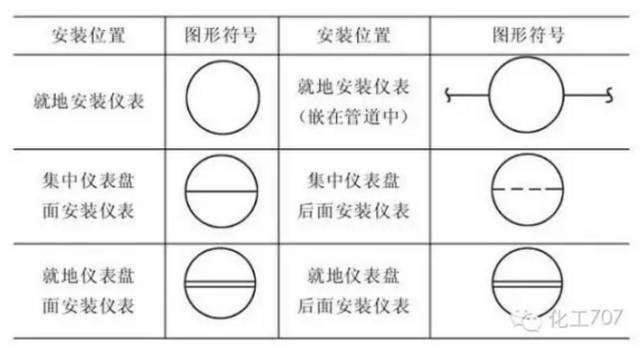

仪表
最 常 用 图 例

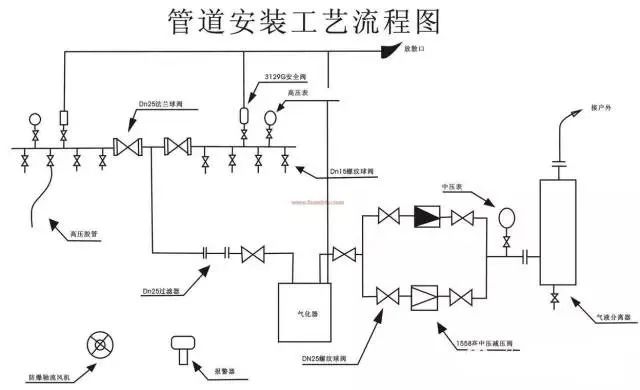

压力管道工艺流程设计
日期：2024-05-15 08:40:20
来源：网络整理 作者：本站编辑 评论：0 看到各种化工工艺流程图的时候，总是一片茫然，满脸懵逼！看到图中各种奇形怪状的符号不知所指。关于流程图的设备、管件管道、阀门、仪表四大方面都有哪些符号呢？一起来看看！
四 大 方 面
设备、管件管道、阀门、仪表

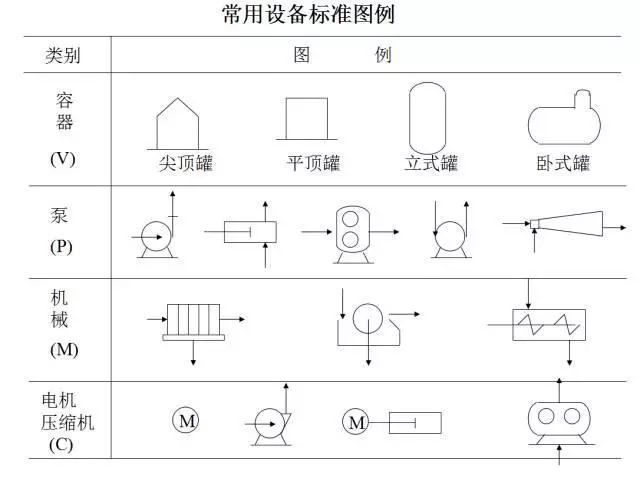

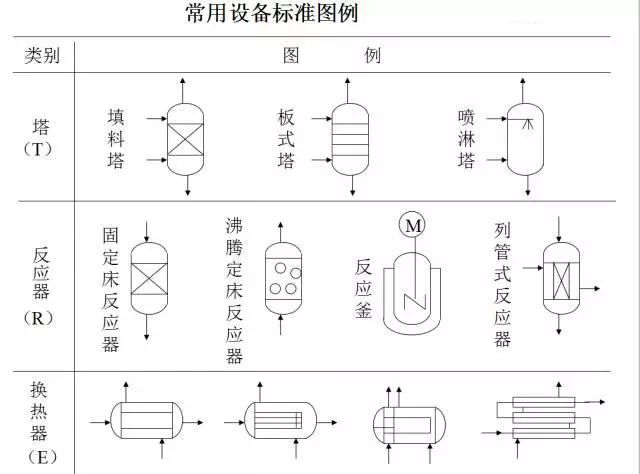

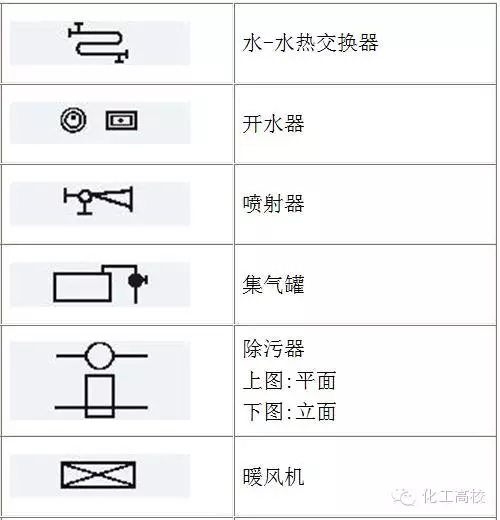

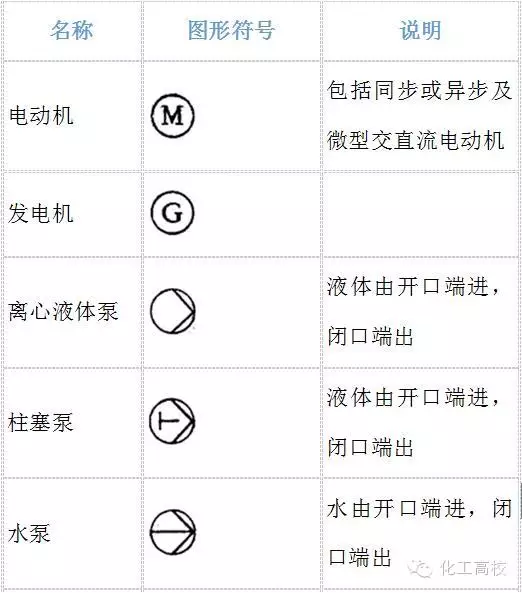

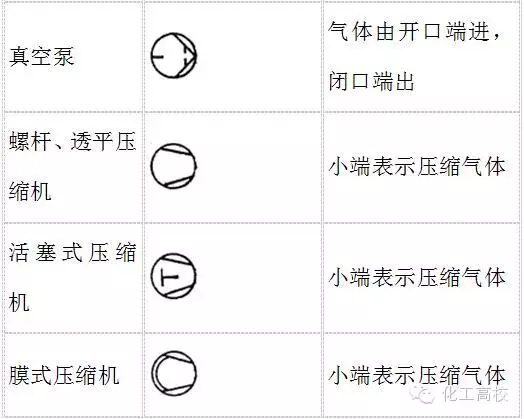

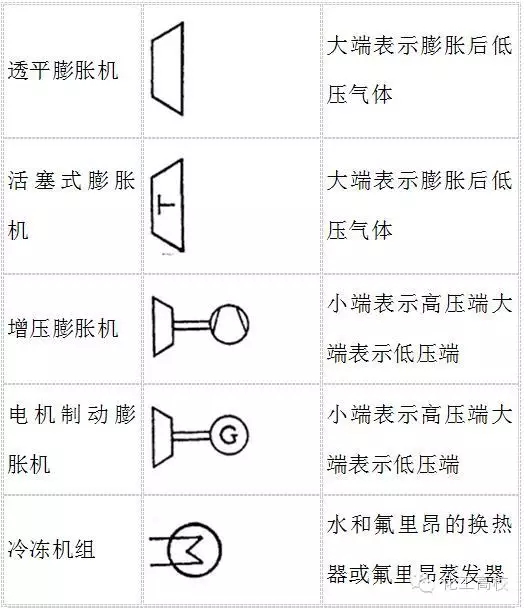

设备符号

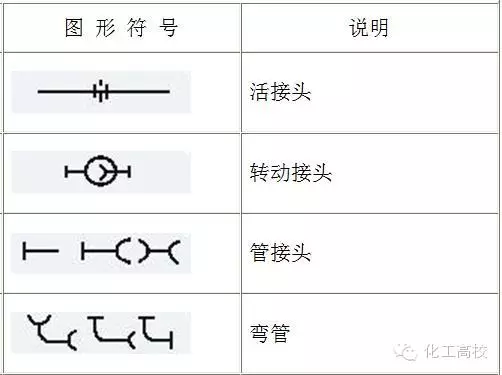

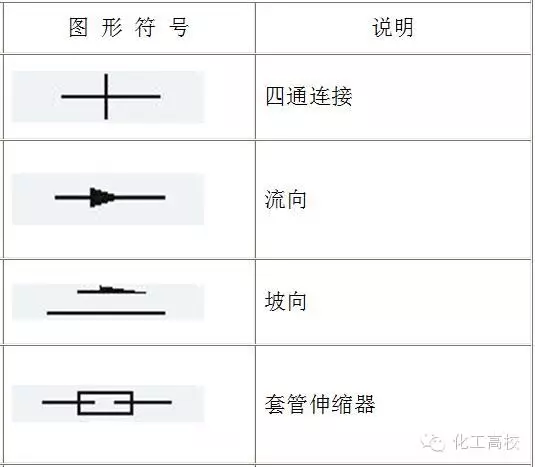

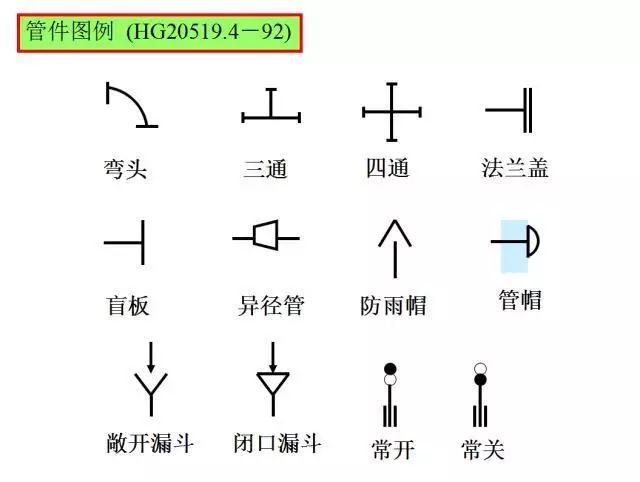

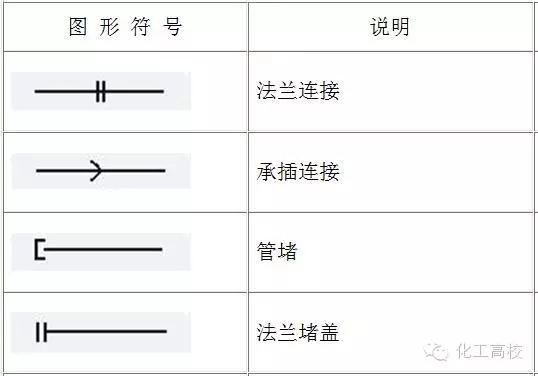

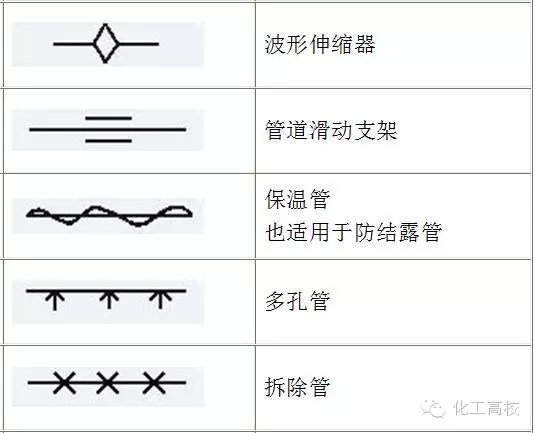

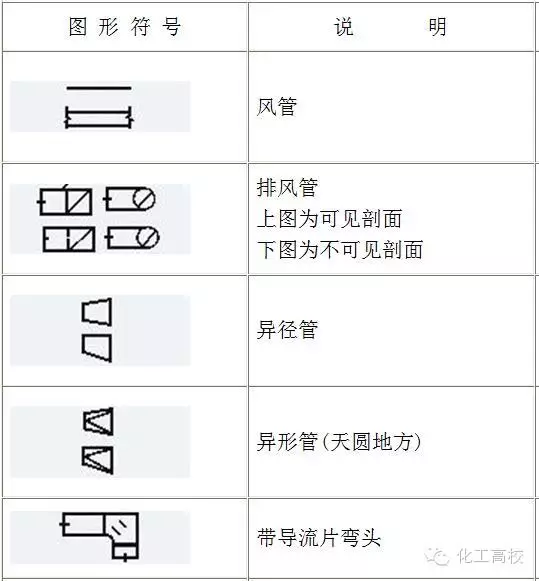

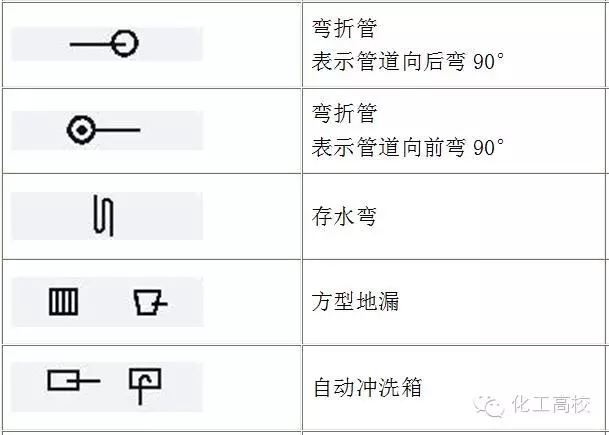

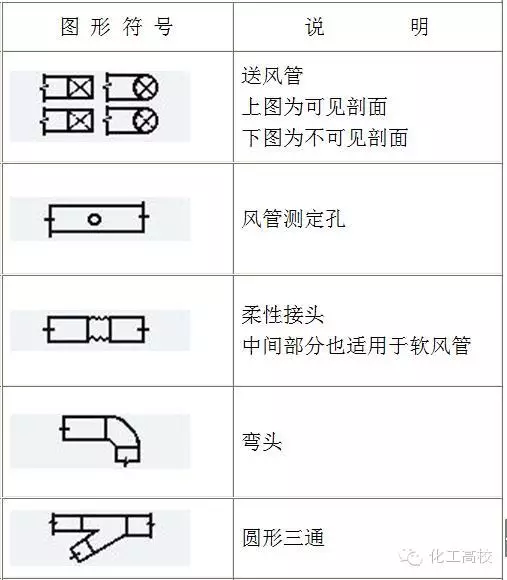

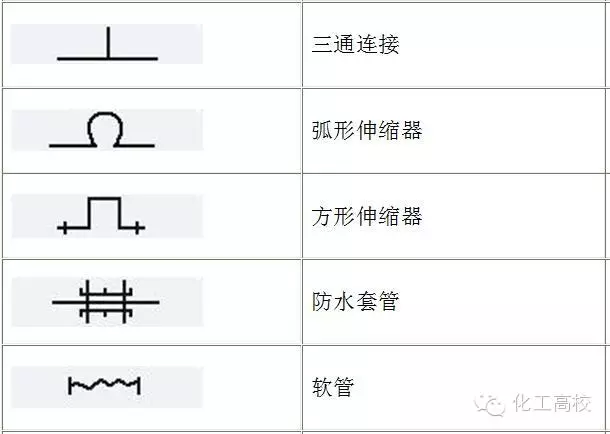

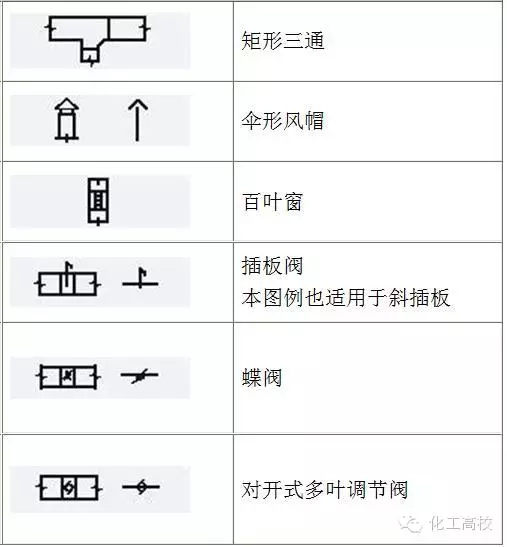

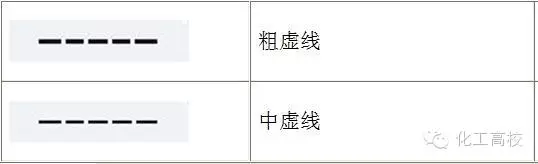

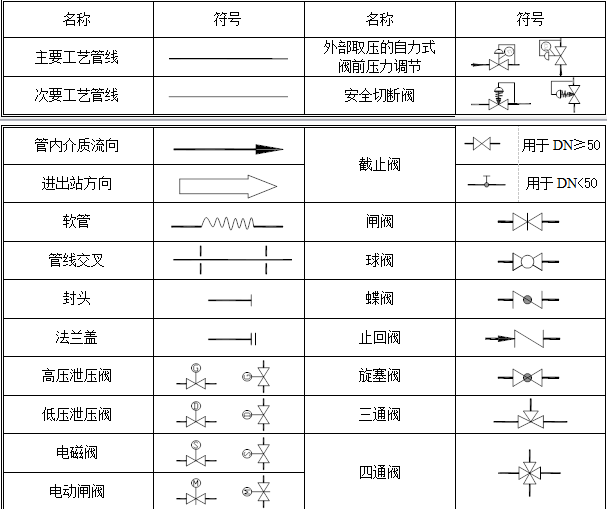

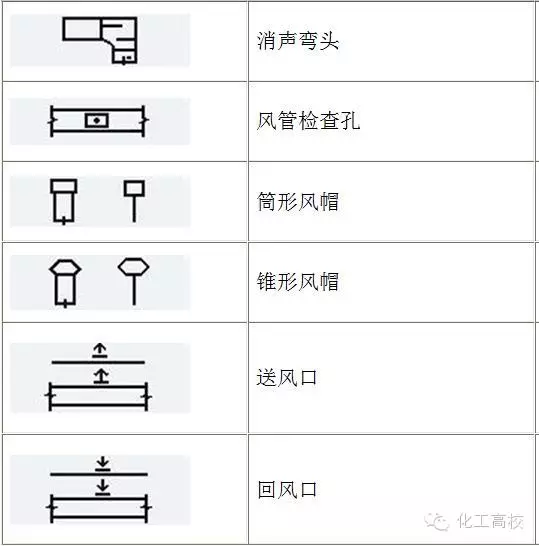

管件管道符号

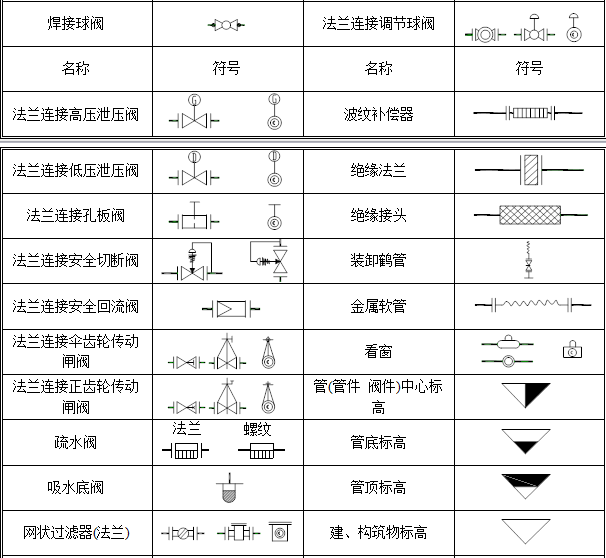

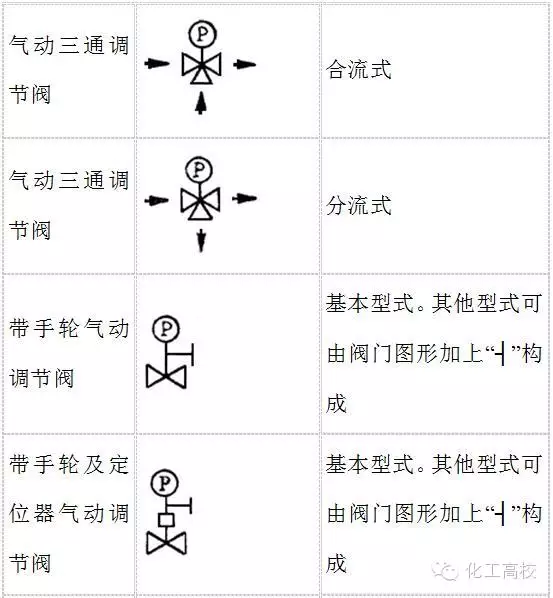

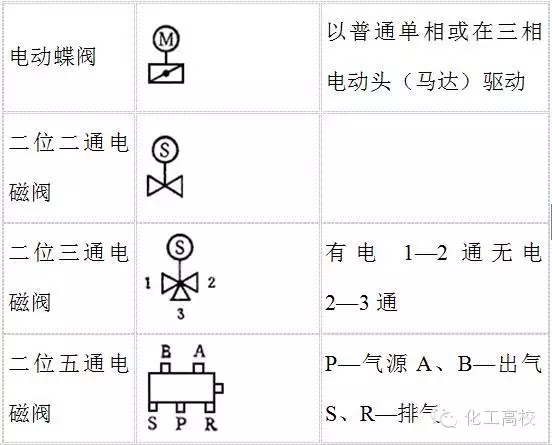

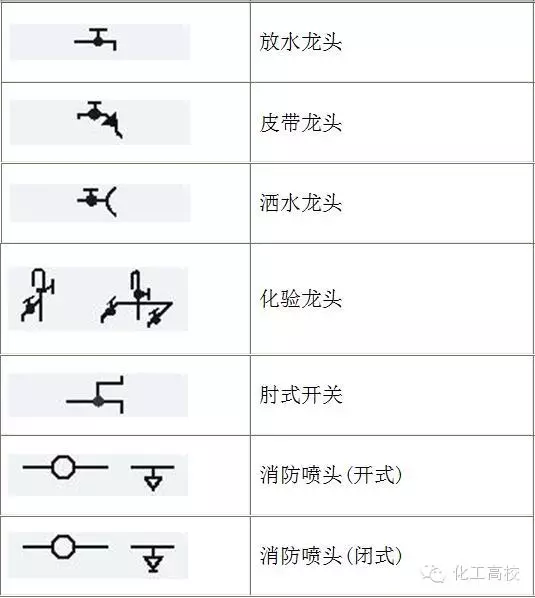

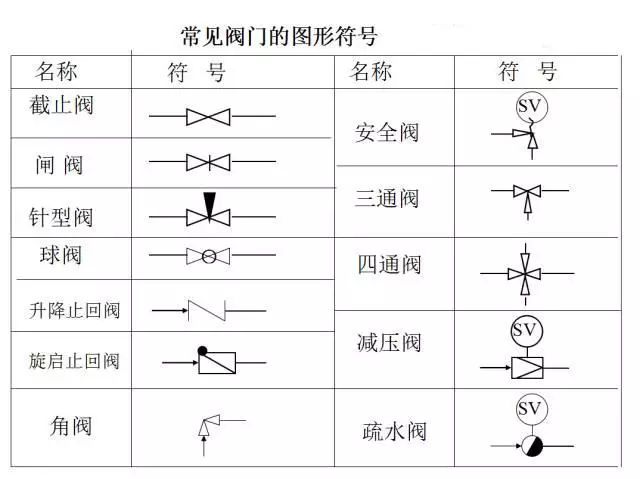

阀门

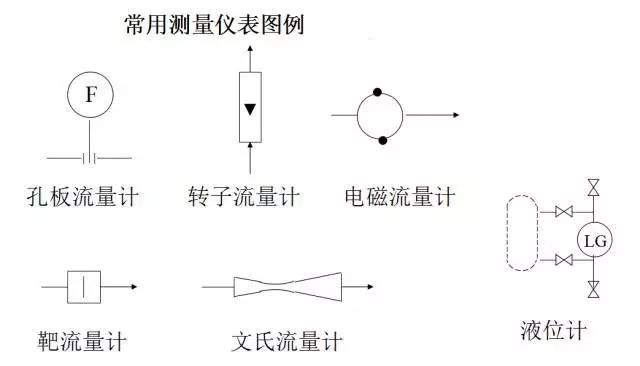

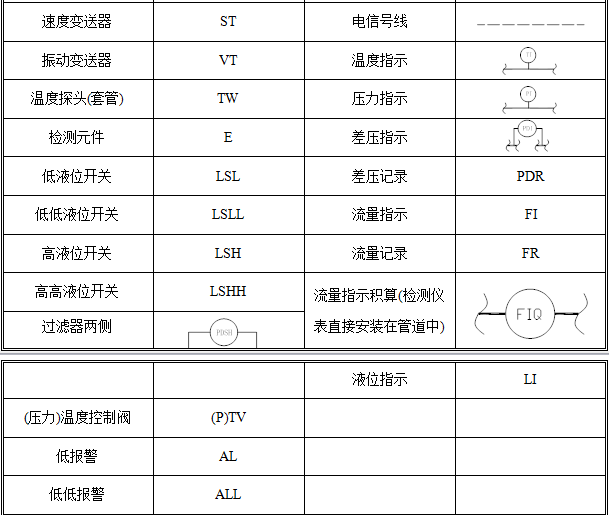

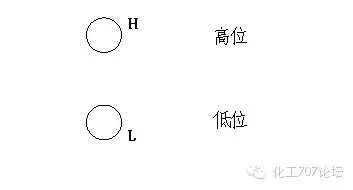

仪表

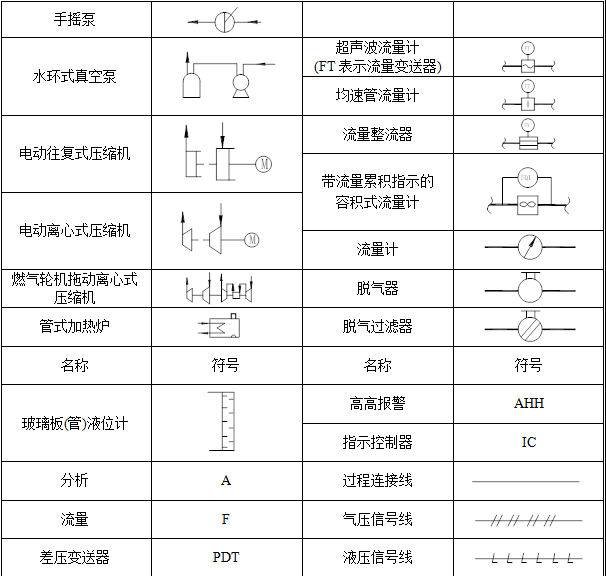

最 常 用 图 例
压力管道工艺流程设计
