前言导读
近日，按照国家建筑标准设计参考图集24CJ113-1《金属板建筑构造（一）-360度夹胶直立锁缝金属屋面板系统》进行屋面设计的装配式建筑智能制造产业园项目顺利通过了建筑方案，确定了金属屋面的做法，该做法降低了工程造价，提高了工程质量。
因按新出台的强制性工程建设规范要求，金属屋面板要做双层防水构造，屋面造价较高，建筑方案迟迟不定严重影响整体进度。设计人员依据本参考图进行屋面设计后最终通过审查，确定了金属屋面板的建设方案，为双层压型板加100厚玻璃丝棉的系统做法，在同等防水保温条件下，节省了大量资金。

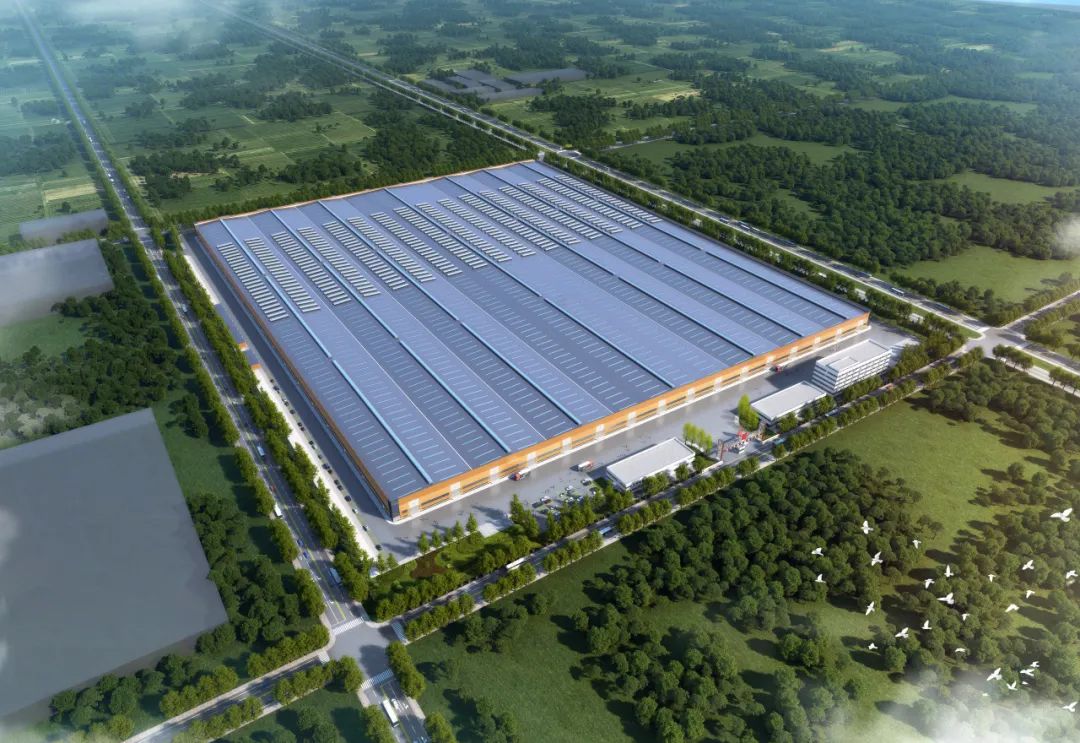

项目基本信息：主车间223000m2，全钢结构，等效甲类工业建筑一级防水金属屋面，满足25WM新能源光伏发电的需求。
360°夹胶直立锁缝金属屋面板系统

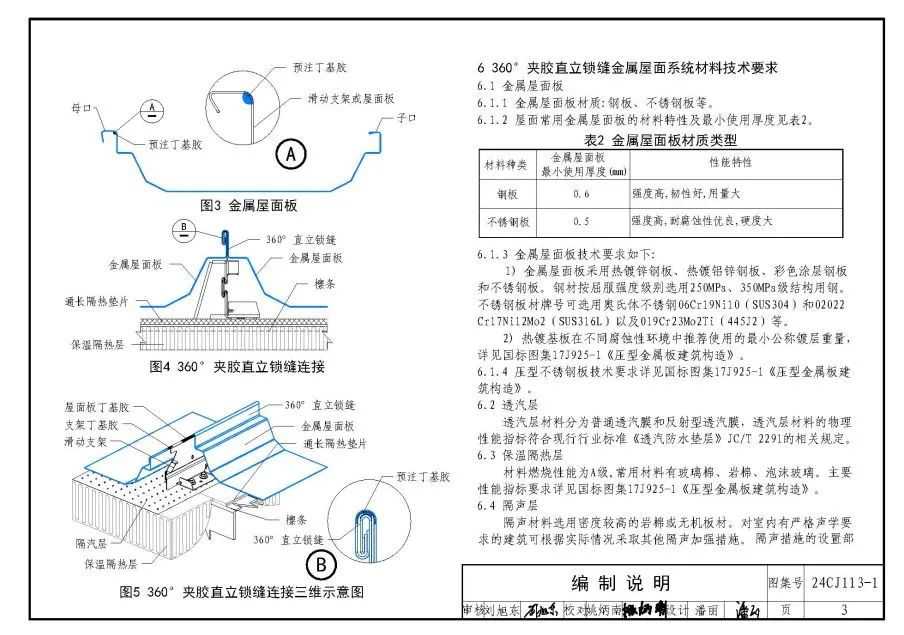

360°夹胶直立锁缝金属屋面板系统是东方诚建设集团有限公司及锐态建筑科技（北京）有限公司共同研发的以360°夹胶直立锁缝压型金属板为屋面面层，通过金属板通长预注胶、锁缝，满足工程项目所需屋面整体的气密、水密、抗风压等性能的金属屋面系统。
24CJ113-1

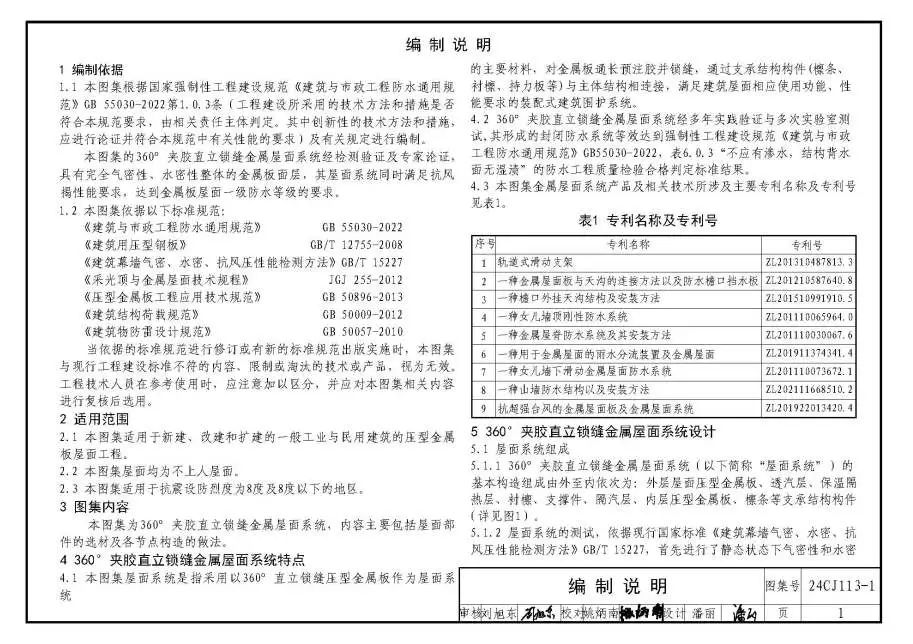

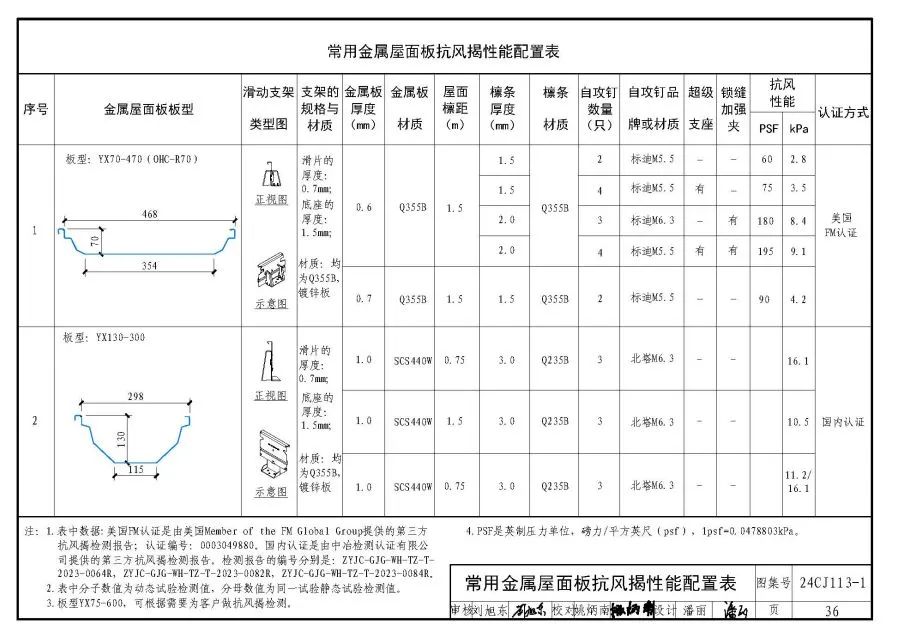

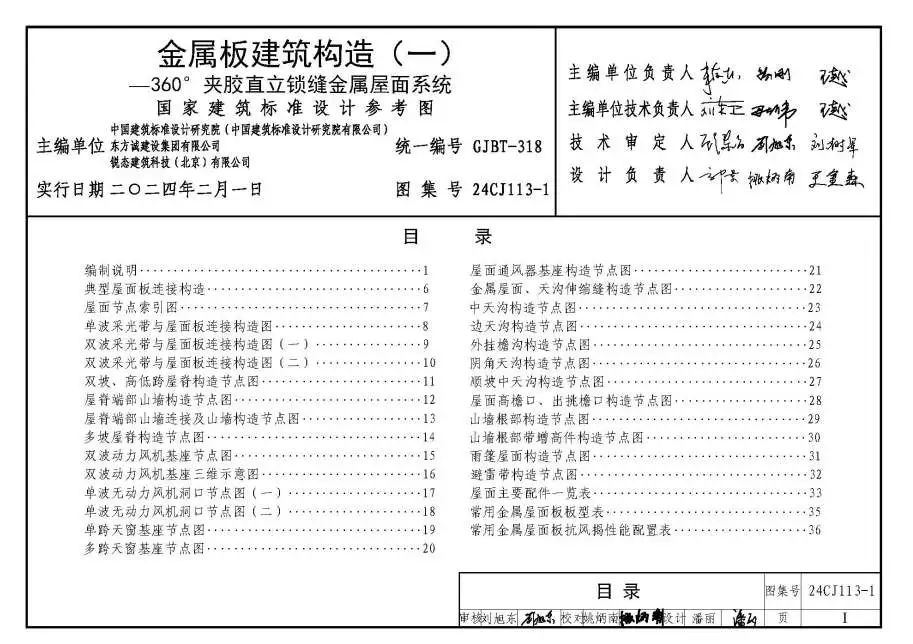

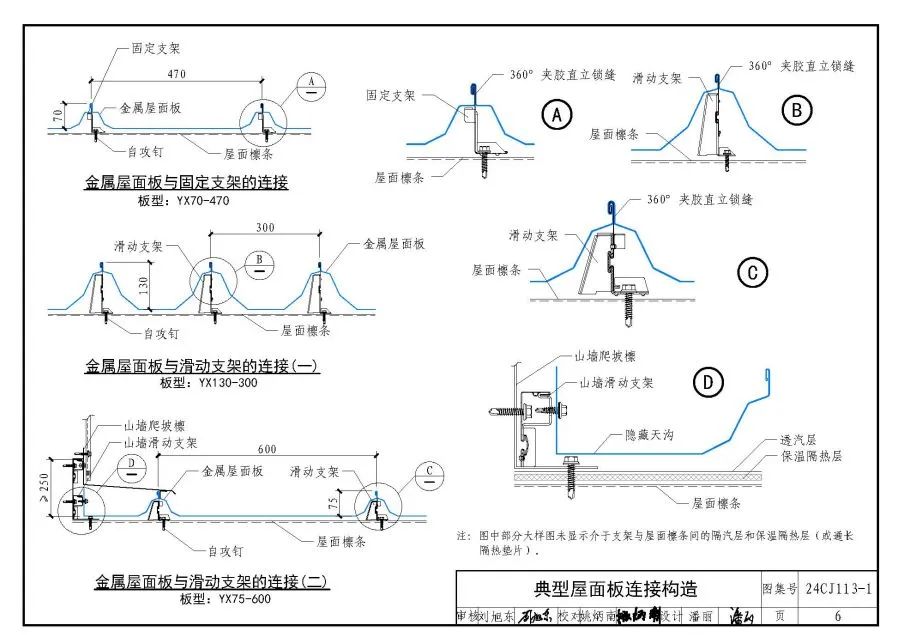

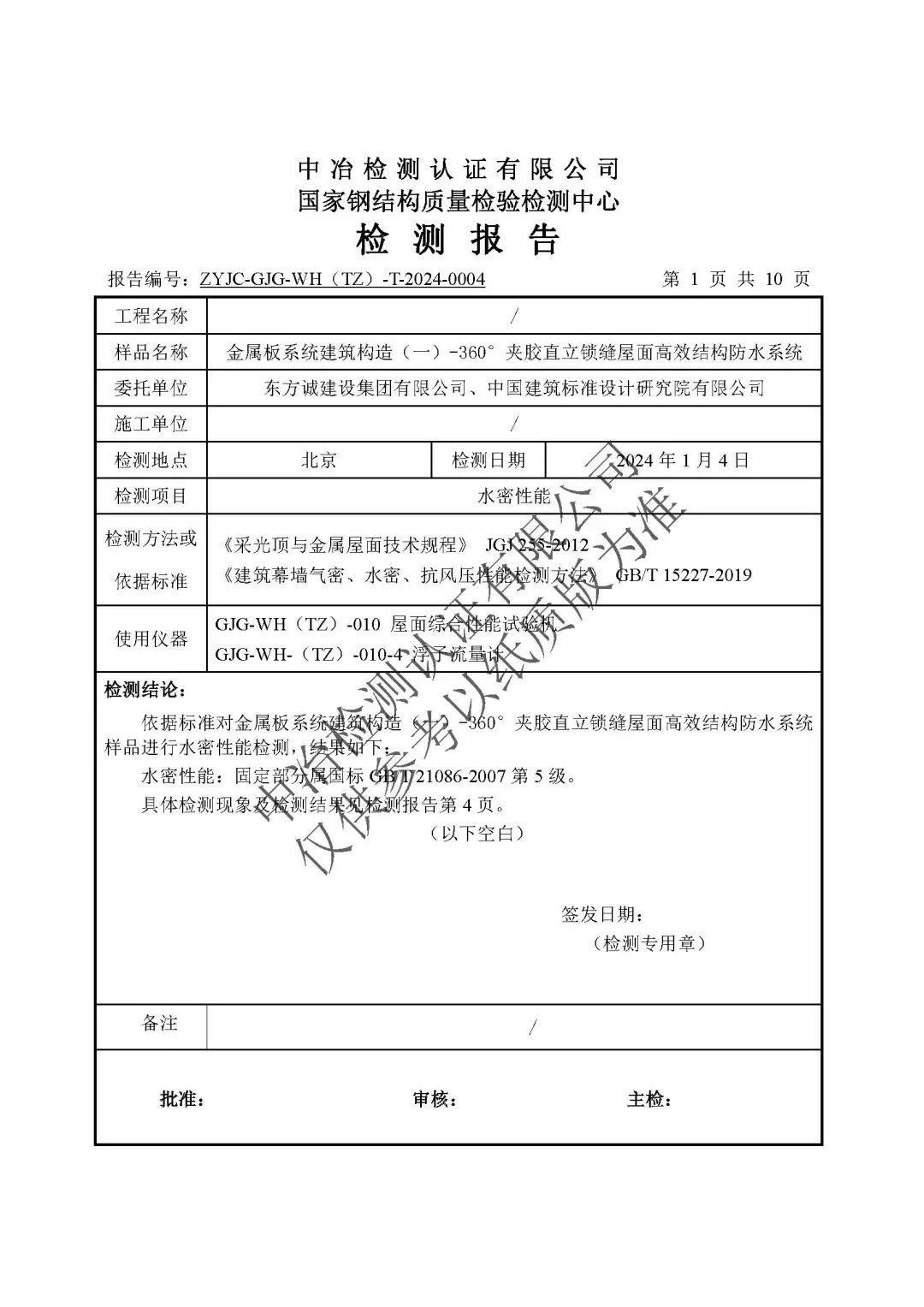

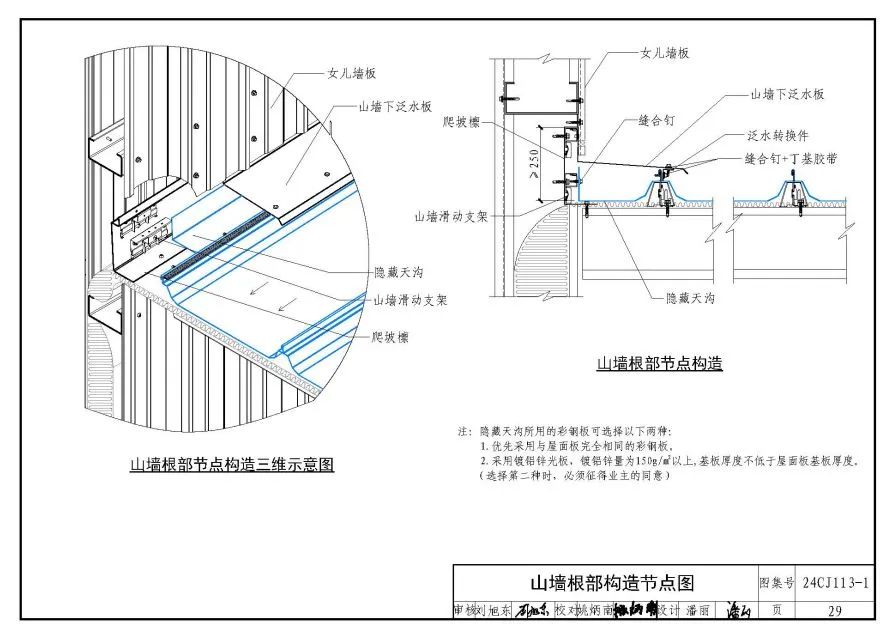

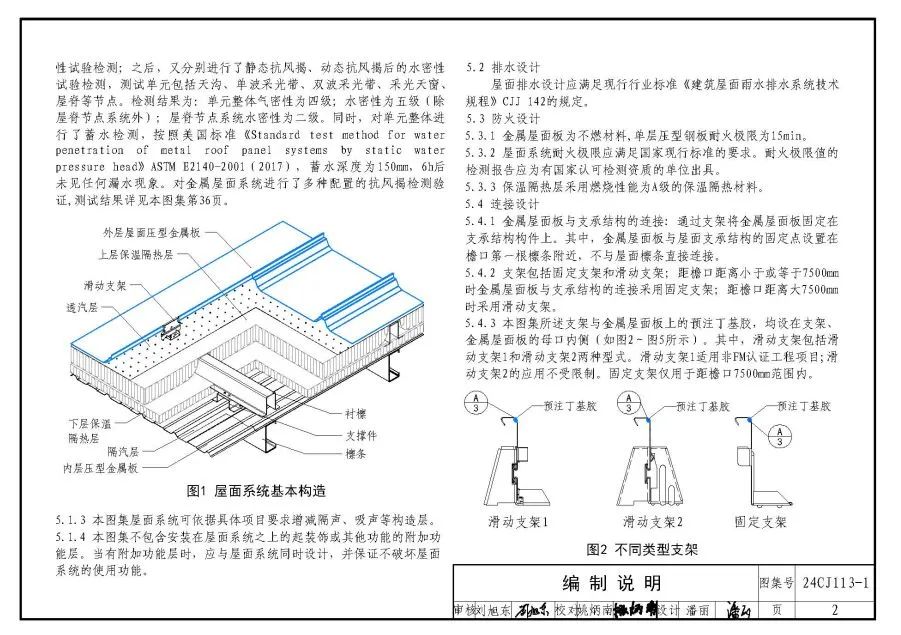

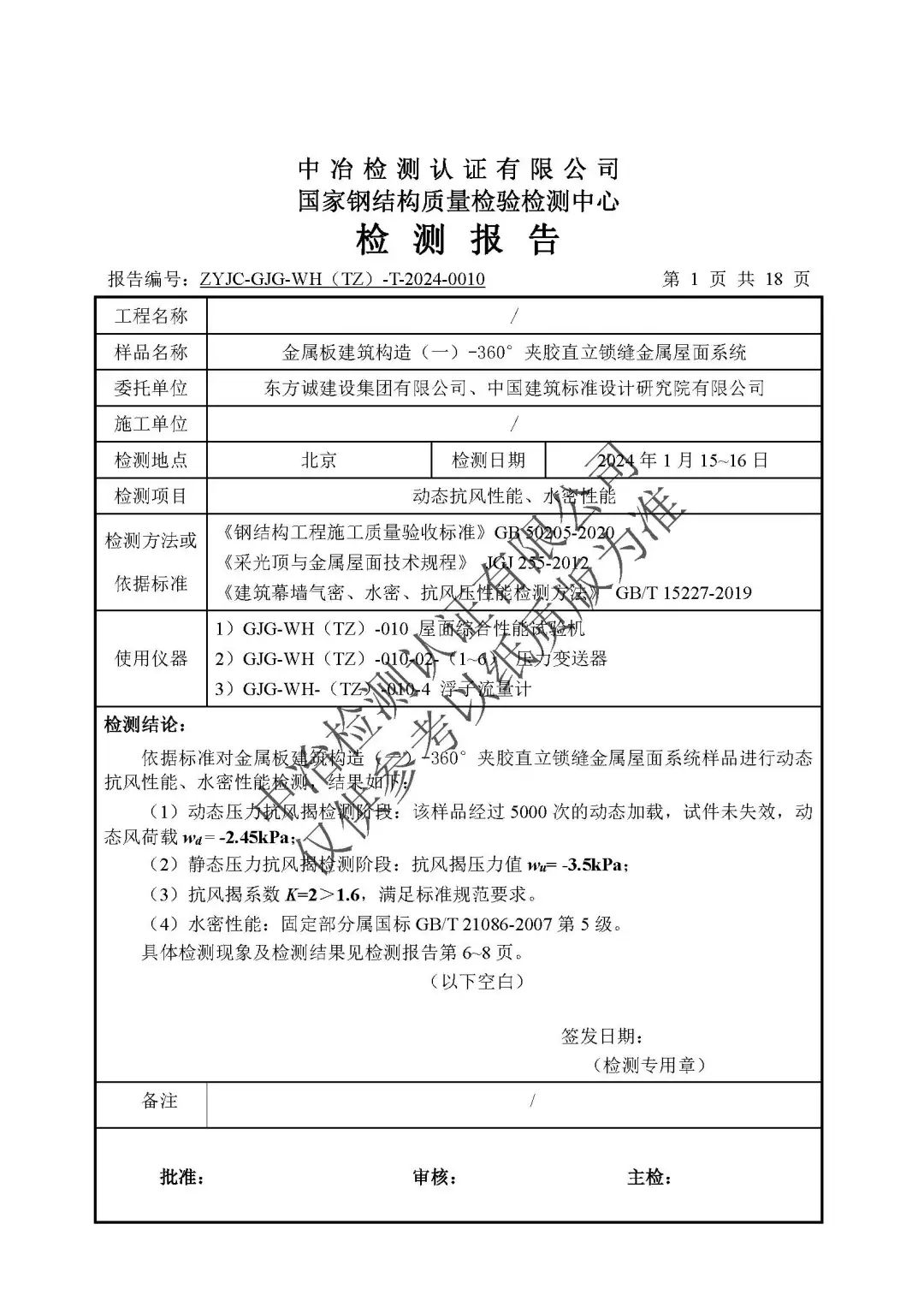

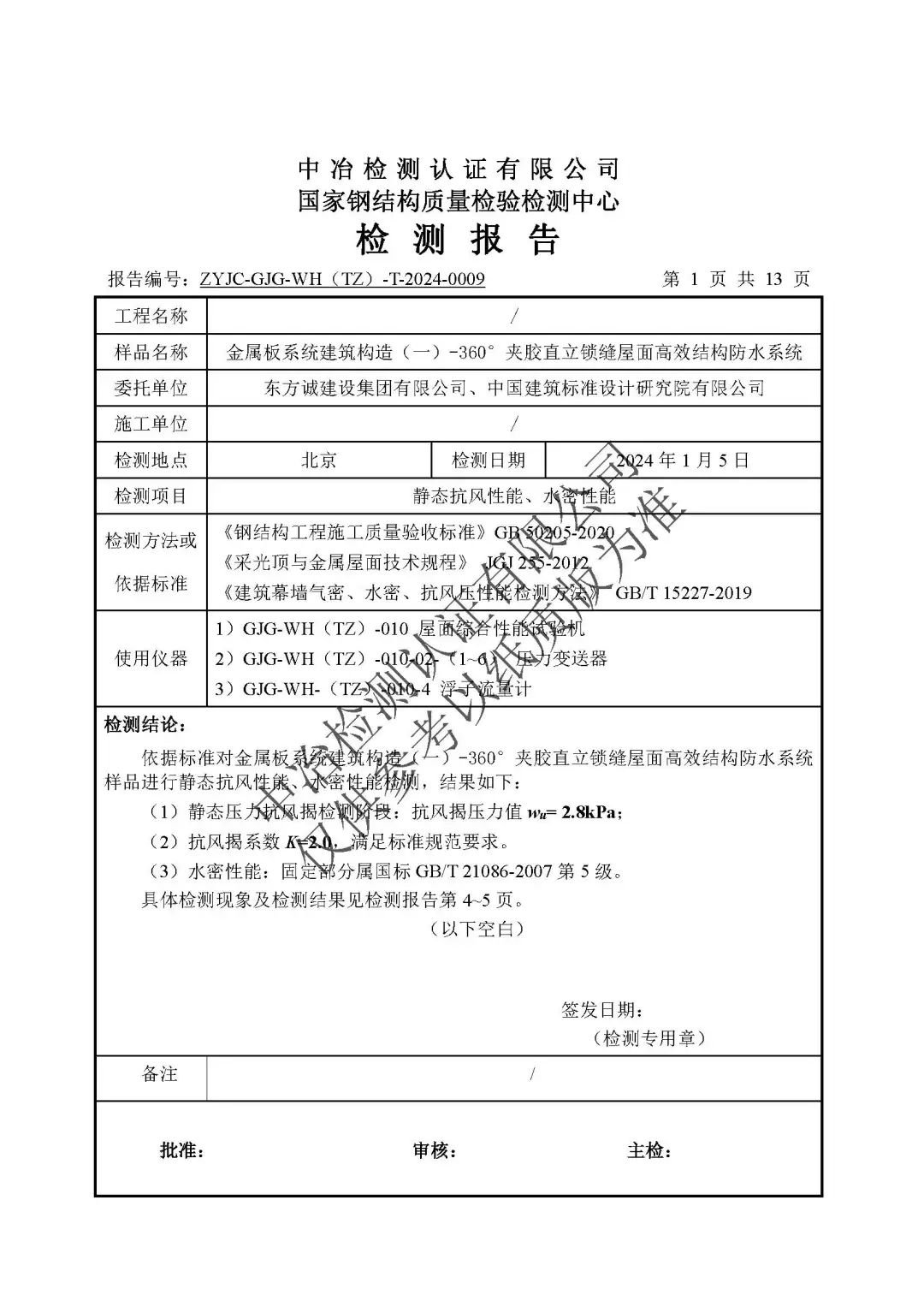

24CJ113-1《金属板建筑构造（一）-360度夹胶直立锁缝金属屋面板系统》由标准院牵头组织业内专家，针对该系统的技术开展全方位考察、测试、研究论证，依据现行国家标准《建筑幕墙气密、水密、抗风压性能检测方法》GB/T 15227，首先进行了静态状态下的气密性和水密性试验检测，之后又分别进行静态、动态、抗风揭的水密性试验检测，检测单元包括天沟、单波采光带、双波采光带、采光天窗、屋脊等节点，检测结果为：单元整体气密性为四级；水密性为五级（除屋脊节点系统外）；屋脊节点系统水密性为二级。同时，对单元整体进行了蓄水检测，按照美国标准《Standard Test Method for Water Penetration of Metal Roof Panel Systems by Static Water Pressure Head》ASTM E2140-2001（2017），蓄水深度为150mm，6h后未出现任何漏水现象。故该系统经过年实践验证，其形成的封闭防水系统等效达到了强制性工程建设规范《建筑与市政工程防水通用规范》GB55030-2022表6.0.3甲乙类民用、工业建筑“不应有渗水，结构背水面无湿渍 ”的防水工程质量检验合格判定标准结果。
国家建筑标准设计参考图
国家建筑标准设计参考图是针对目前我国尚缺乏相关国家或行业规范标准做为设计依据的新技术、新产品或成套技术，运用标准化的方法，编制并提供给建筑工程设计人员有条件地选用的推荐性建筑标准设计文件。目前，参考图已出版发行近200项，涉及建筑、结构、给排水、采暖通风、建筑电气等多个专业，建筑专业防水、防火、保温、隔声、装饰装修、门窗幕墙、墙板等多个领域，为企业及各行业新产品新技术应用推广破困局、降本增效、高质量发展方面的贡献尤为突出。
具有以下条件方可编制参考图：
采用的新技术、新产品先进且较成熟；
有多年实际使用经验，有国家认可检测机构进行实验及出具的检测报告，并经标准院组织专家审定认可，其采用的技术性能、技术措施和质量满足现行国家或行业规范、标准的功能、性能要求。
素材来源：东方诚建设集团有限公司 董事长 多跃刚
标准、图集编制
更多标准、图集正在编制中，欢迎各企事业、科研单位和人员，加入到我们标准图集编制、国家与行业标准编制、团体标准编制、企业标准编制中来，共同推动行业规范健康发展。
Join us
中国建筑标准设计研究院
标准化综合咨询业务
根据国家行业有关政策，基于客户需求，标准院构建了一整套从项目策划及技术研发到售后服务，符合行业实际、规范有序的管理运行机制，解决政府机构及企业在标准化进程中遇到的问题，提高标准化管理和发展的科学性和规范性。
服务内容包括：
1 | 标准化战略规划 |
2 | 标准化体系构建 |
3 | 标准编制咨询 |
4 | 标准化方法指导 |
5 | 标准实施评价和咨询 |
6 | 标准化管理咨询 |
7 | 标准化资源合作 |
8 | “标准化+”研发 |
9 | “标准化+”设计 |
10 | 标准国际化（海外工程项目） |

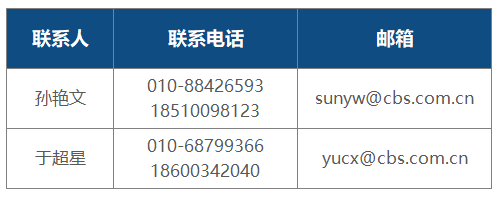

联系我们
