《化工过程模拟实训》-例题3.10

《化工过程模拟实训-Aspen Plus教程》

第三章 物性方法 3.8-物性分析

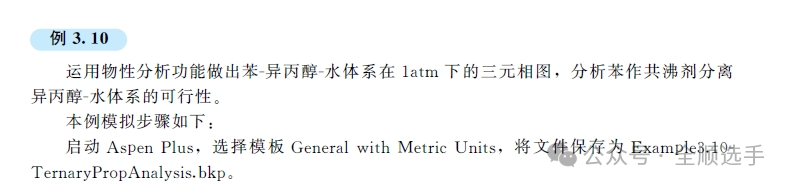

例题3.10-运用物性分析功能做出苯-异丙醇-水体系在1atm下的三元相图,分析苯作共沸剂分离异丙醇-水体系的可行性。

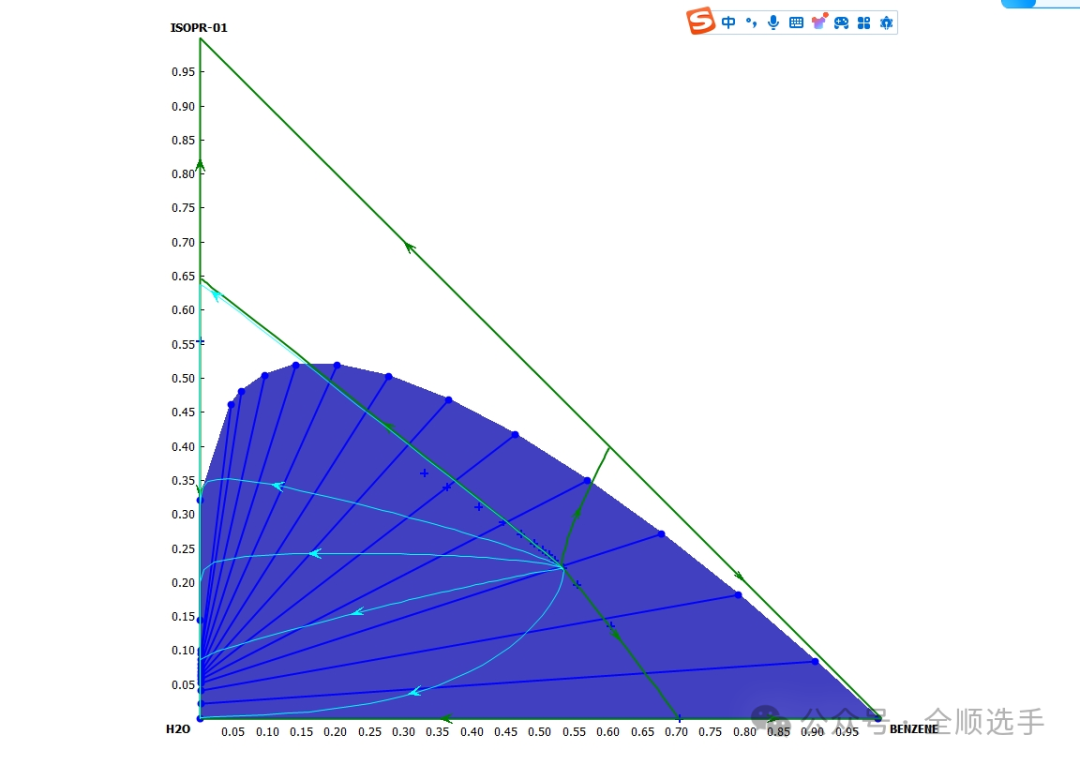

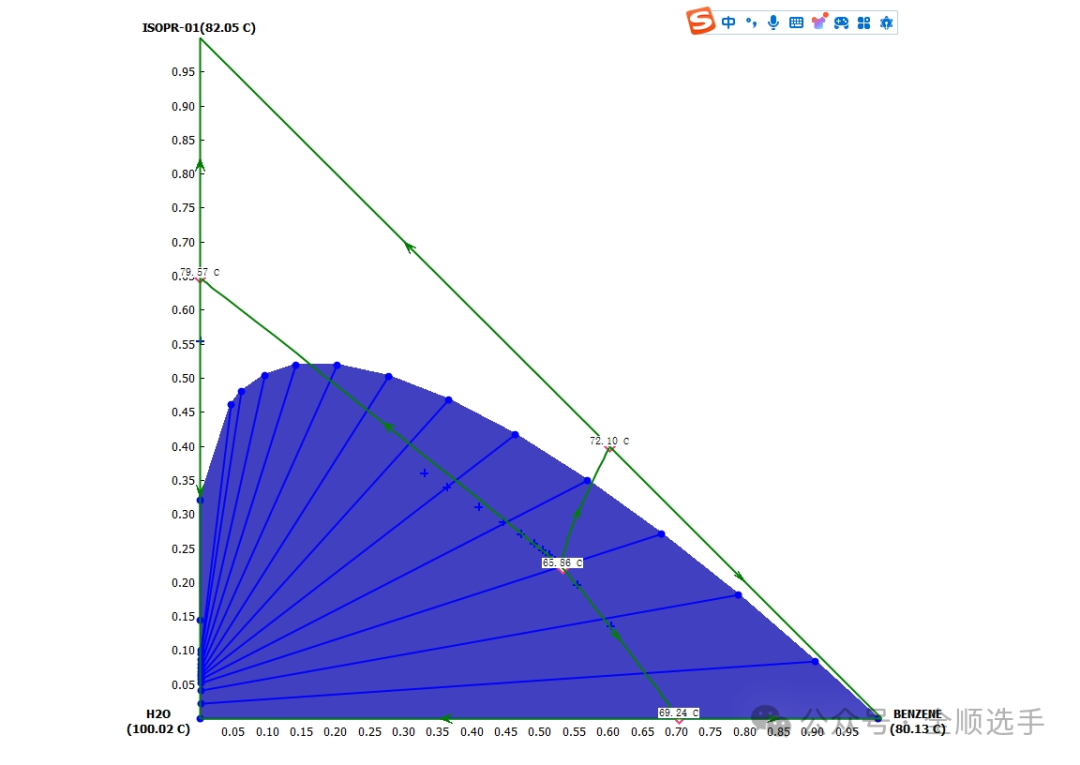

图中三个顶点为三种物质的纯组分。79.57、72.10、69.24为二元共沸点（Azeotropes）。65.86是三元共沸点。

精馏曲线：图中的曲线表示处于曲线上任意点的混合物在精馏过程中平衡液相组成变化的轨迹

精馏边界(Distillation Boundary)：连接二元共沸物的绿色实线是特殊的液相组成变化轨迹线，称为精馏边界，将相图分为三个区域。精馏过程不能穿越精馏边界，其决定了普通精馏产物分离的可行范围。如右侧区域，只能得到塔顶-三元混合物，塔底-苯。

蓝色区域：非均相-分层不互溶。

白色区域：均相-不分层互溶。

剩余曲线（Res./Dis. Curves）：在相图上所绘制的液相组成随时间变化的曲线称为剩余曲线。同一条剩余曲线上的不同点对应不同的蒸馏时间，箭头指向时间增加的方向，也是温度升高的方向。（通过右侧add Curves按钮添加剩余曲线）

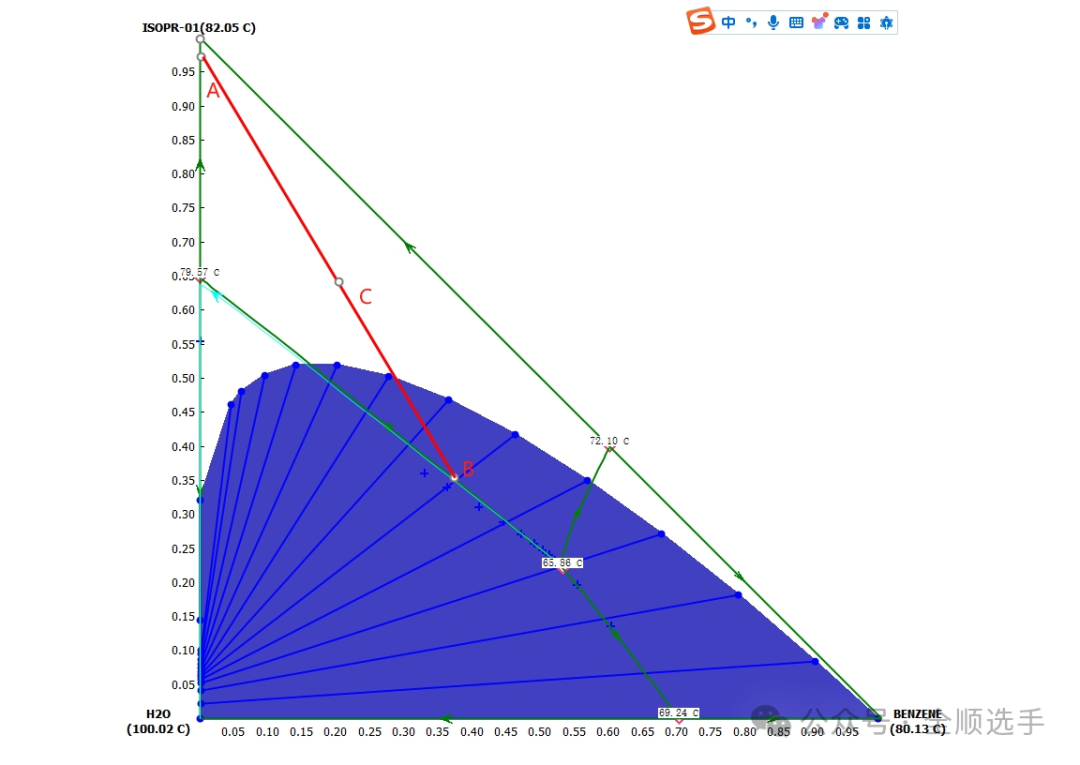

杠杆规则：简单来说两股物流AB混合后，混合后的组成C，就处在两股物流对应坐标点的连线上。（如图所示）

思路：可以设置一个共沸精馏塔和一个普通精馏塔进行分离。首先在共沸精馏塔塔底得到纯净的异丙醇产品,塔顶得到的三元混合物分相后,富油相返回至共沸精馏塔,富水相进入普通精馏塔。在普通精馏塔塔底得到纯净的水,塔顶的混合物再进一步循环分离。
