据麦姆斯咨询报道，美国专利商标局近日公布了一项苹果公司的新专利申请，该发明申请提出了一种新型MEMS扬声器或微型扬声器设计，苹果公司指出这种微型扬声器适用于各种智能电子设备。
在这件专利的发明背景介绍中，苹果公司指出，随着当前智能设备的外形尺寸越来越小、越来越轻薄，加上用户对高质量音频的需求不断提高，因此，在便携式电子设备等紧凑型设备中，对能够提供高质量音频的扬声器提出了挑战。

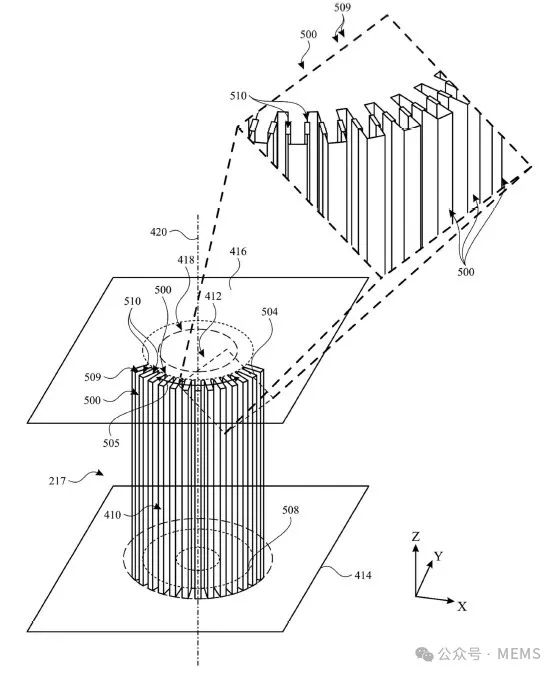

用于音频组件的圆柱形MEMS结构
苹果公司在专利申请中指出，智能手机（iPhone）、智能手表（Apple Watch）、平板电脑（iPad）、笔记本电脑（MacBook）、AirPods以及其它可穿戴等便携式电子设备，通常都包含一颗用于产生声音的扬声器。
这件发明专利提出了一种包含圆柱形波纹状MEMS结构的扬声器。专利中被称为MEMS扬声器或微型扬声器的新型扬声器设计，具有一个开放的圆柱形芯，波纹状MEMS结构围绕开放圆柱形芯在圆周方向上延伸。开放的圆柱形芯可以耦接到MEMS扬声器的前腔，和/或形成MEMS扬声器前腔的一部分或全部。

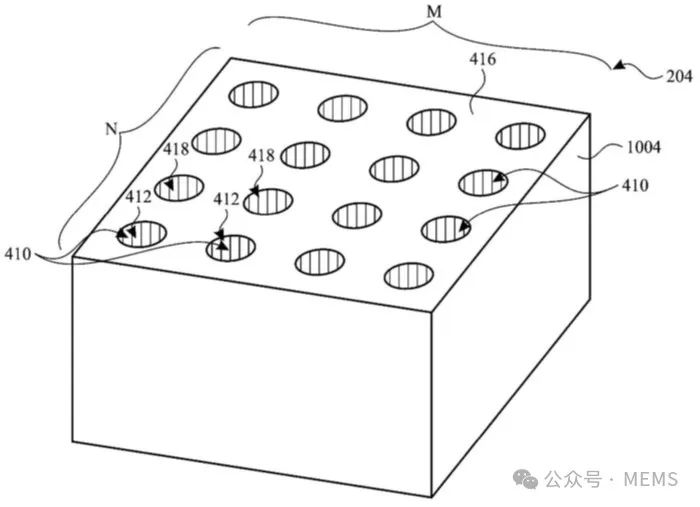

多个圆柱形波纹状MEMS结构可以组成阵列
在专利实施例中，这种扬声器可以包括多个圆柱形波纹状MEMS结构，例如圆柱形波纹状MEMS结构的阵列。一个或多个圆柱形波纹状MEMS结构，可以安装在扬声器的前腔和后腔之间。
通过向波纹状MEMS结构中的电极施加电压，使得电极彼此排斥和吸引，以驱动波纹状结构弯曲变形，推动圆柱形芯中的空气运动，进而发出声音

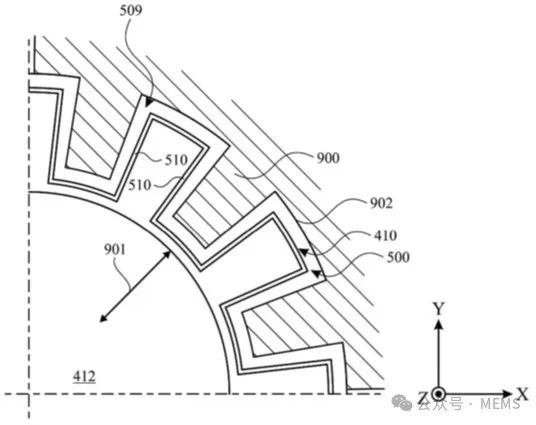

一项实施例中圆柱形波纹状MEMS结构的俯视图，其中，当电压被施加到固定径向电极（900）和/或圆柱形波纹状MEMS结构的电极（510）时，电极（510）可被排斥或吸引到固定径向电极（900），以驱动波纹状结构（509）变形或弯曲

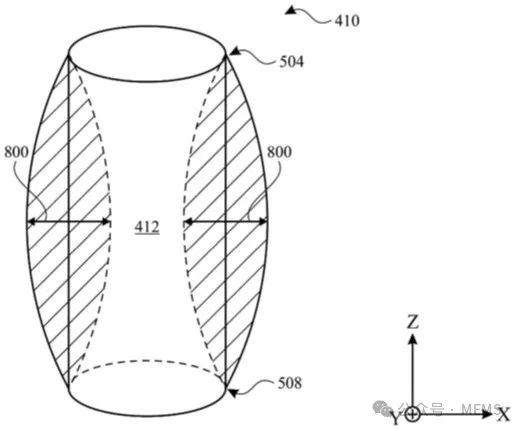

这种圆柱形波纹状MEMS结构可以通过施加的电压产生形变，在顶部和底部固定边之间的中间位置产生弯曲，推动圆柱形芯中的空气运动，以发出声音，顶部和底部边缘密封固定在顶部和底部基板上，以防止顶部和底部固定边周围的空气泄漏。

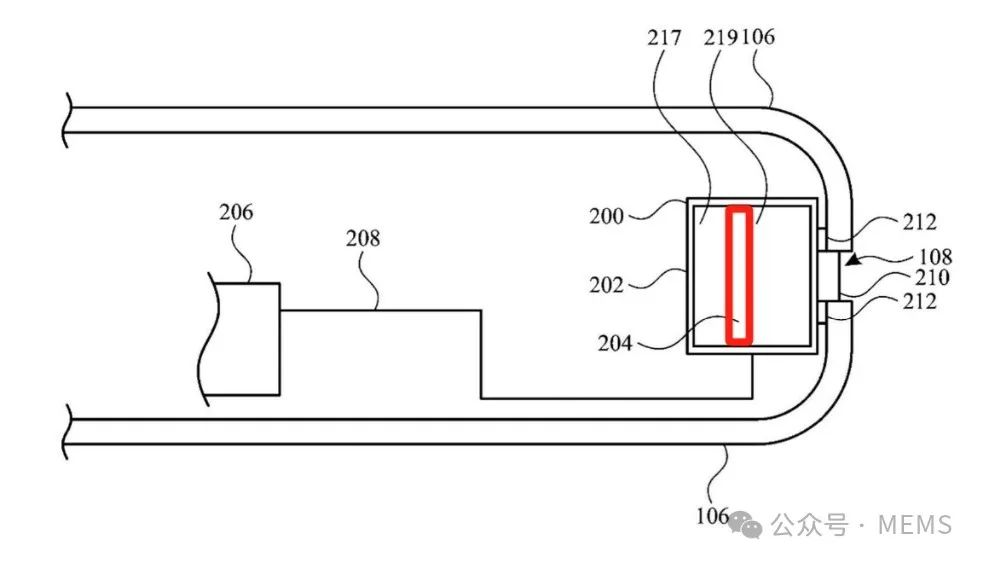

安装有圆柱形波纹状MEMS扬声器（红色框）的电子设备剖视图

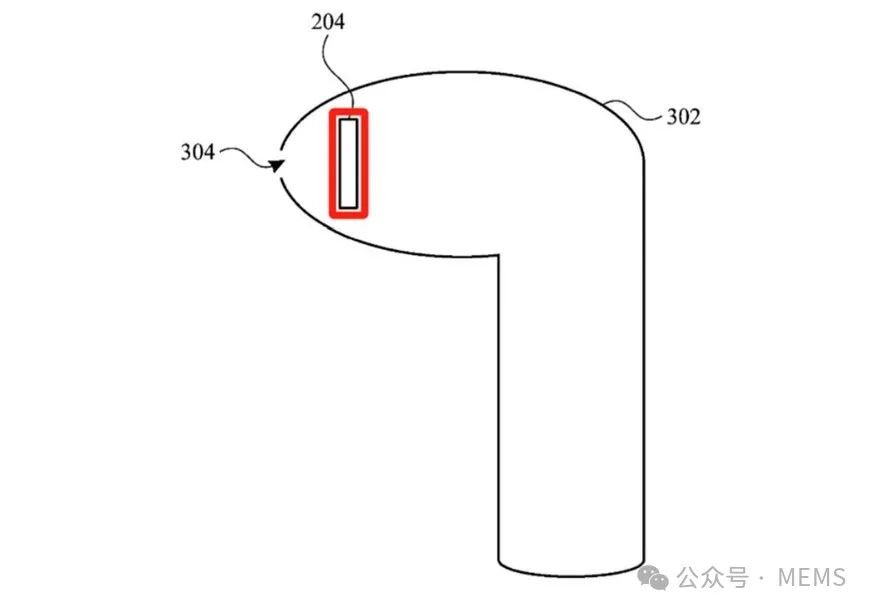

应用圆柱形波纹状MEMS扬声器（红色框）的真无线立体声（TWS）耳机
